[分享] PSVita 過保後..好奇心作祟主機內部? 自己動手拆 [拆裝流程]

話說...下午看到PSVita有點手癢...
帶著莫名的仇恨值，我不小心把PSVita給分屍了...
以上為玩笑話...

其實只是閒著沒事~想試看看PSVita到底好不好拆而已...
單純分享拆裝心得...沒有啥特別的用意...

廢話不多說~直接看過程吧!

1.搬出PSVita 1007


2.拆機所需工具


3.翻到背面，四顆螺絲


4.拆下螺絲後


5.下面兩顆螺絲


6.拆下螺絲後

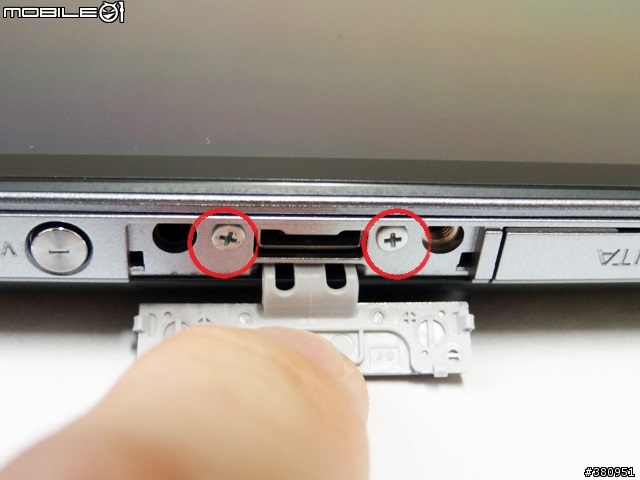

7.上面卡夾蓋旁邊擴充蓋子內兩顆螺絲


8.拆下螺絲後

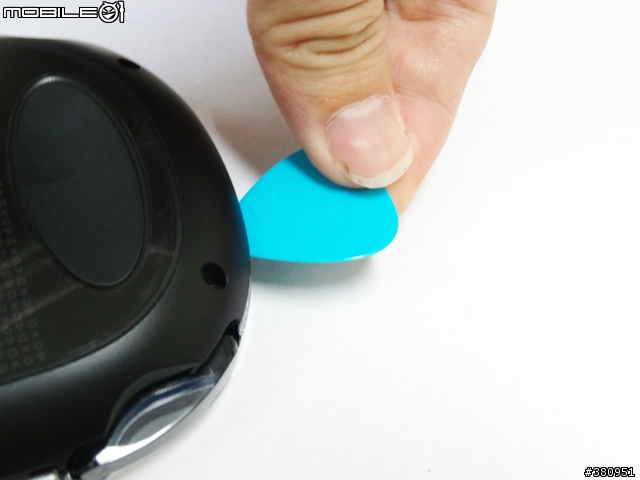

9.使用Pick沿著背蓋與銀色邊框縫隙...
輕輕的挖...一步步將外殼卡榫鬆開...


10.打蓋背該後

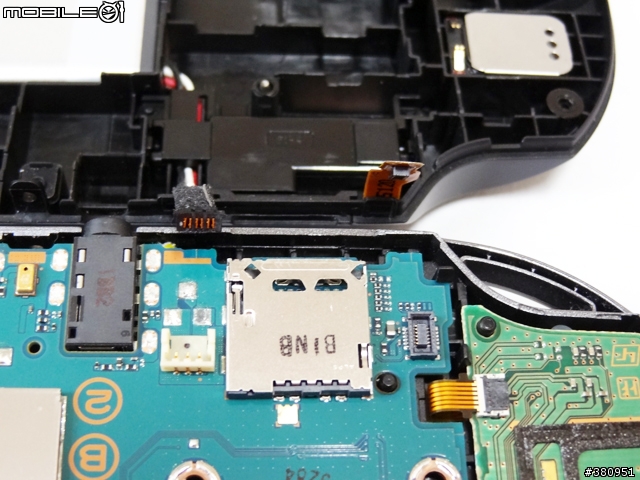

11.有兩條線，一條鋰電池、一條背板觸控排線
向上拉起


12.拆下後


13.主機內部


14.背蓋


15.鋰電池外觀正面


16.鋰電池外觀背面


17.鋰電池規格(一)


18.鋰電池規格(二)


19.R按鈕


20.L按鈕

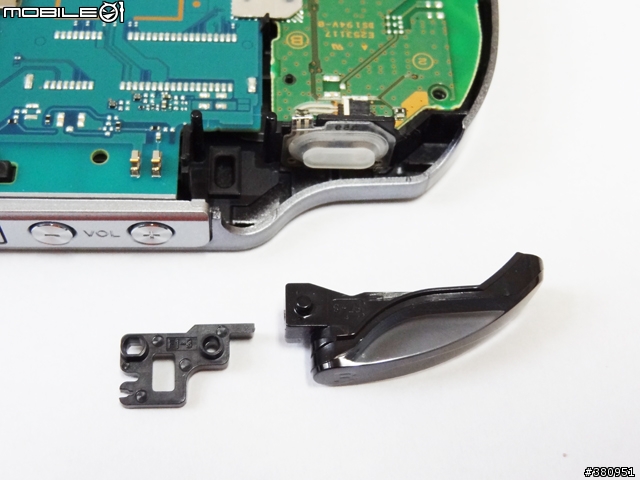

21.拆下按鈕


22.準備拆下右邊按鈕PCB排線


23.拆下排線後


24.準備拆下左邊按鈕PCB排線


25.拆下排線後

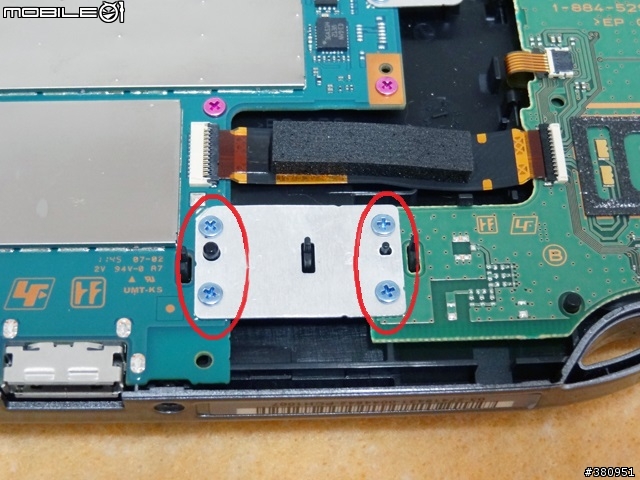

26.準備拆下右邊按鈕PCB共地固定片
及類比搖桿排線


27.拆下後


28.準備拆下R按鈕排線


29.拆下後

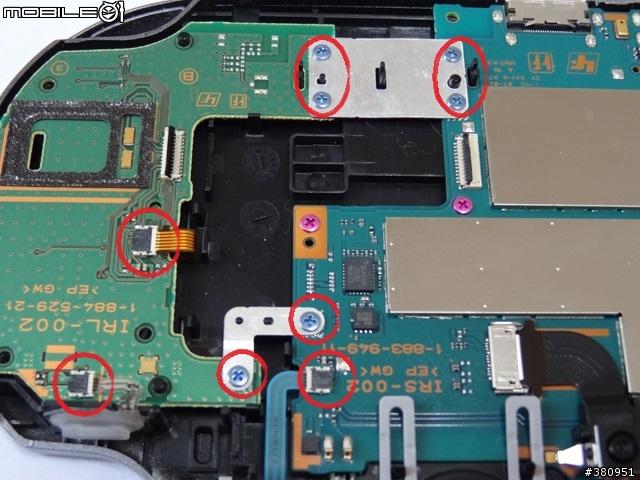

30.準備拆下左邊按鈕PCB共地固定片
及類比搖桿排線、L按鈕排線、
電源按鈕排線


31.拆下後


32.取下左右按鈕PCB


33.固定主板的兩顆螺絲


34.及藏在後攝像鏡頭下面固定的主板的一顆螺絲


35.卸下螺絲


36.卸下檔板與後攝像鏡頭固定座


37.準備拆下主板PCB


38.主板底下有連接AMOLED及前觸控板的排線


39.拆下排線後


40.準備拆下所有按鈕包含固定類比搖桿的四顆螺絲


41.全部按鈕卸下後


42.AMOLED是SAMSUNG的產品

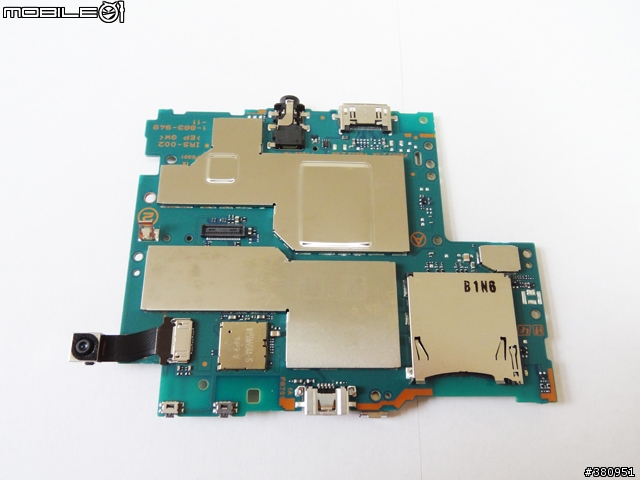

43.主板正面


44.主板背面


45.後攝像頭


46.前攝像頭


47-48.左按鈕PCB



49-50.右按鈕PCB

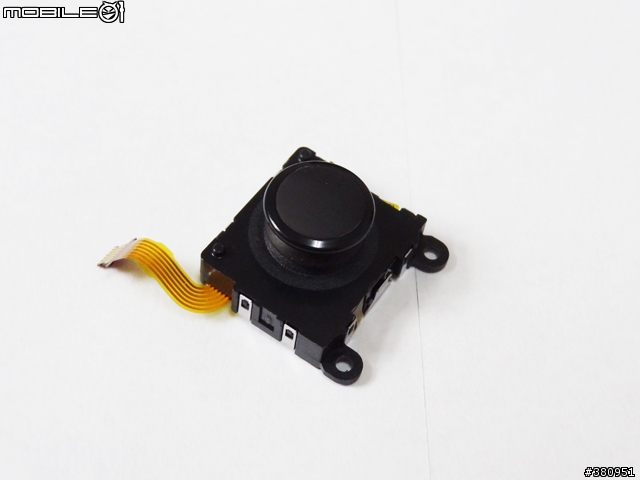

51-52.類比搖桿近拍



53.PSVita所有屍塊合照


54.準備裝回去嚕


55.放回按鈕PAD


56.裝回類比搖桿及鎖回四顆螺絲


57.裝回主板(記得先裝回連接AMOLED及前觸控板的排線)


58-59.鎖回固定主板的三顆螺絲



60.裝回後


61.放回左右按鈕PCB


62.插回L、R、左右類比搖桿及電源按鈕排線


63.裝回右按鈕PCB排線


64.裝回左按鈕PCB排線


65-66.裝回左按鈕板PCB共地固定貼片(共六顆螺絲)



67.裝右按鈕板PCB共地固定貼片(共二顆螺絲)


68-69.裝回L、R按鈕



70.裝回卡夾槽及擴充槽的保護蓋


71.組裝完成準備蓋回背蓋


72.鎖回背蓋四螺絲

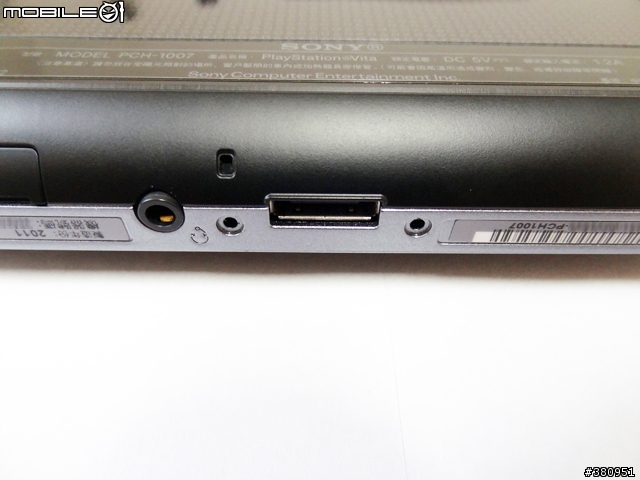

73.下方兩顆螺絲


74.擴充槽兩顆螺絲


75.完工...開機測試!



以上~感謝收看!!

免責聲明!!
這只是分享拆機心得...並不是在撰寫維修標準作業程序書...
可能有些小細節小弟未能完備的紀錄...
還請大家多多包涵，細節多留意一下...
以上~感謝!!
