機車加裝USB & 行車記錄器接法請益

weirdie1985

weirdie1985
個人積分：16分
文章編號：71163262

16分

樓主

2018-11-29 8:45

小弟想加裝
行車記錄器
前車頭及車廂USB

線路圖如下，這樣接是否恰當？
再麻煩幫忙看一下，謝謝

機車加裝USB & 行車記錄器接法請益

2018-11-29 8:45 發佈

文章關鍵字機車 USB & 行車記錄器

ak6773

ak6773
個人積分：377分
文章編號：71163781

377分

2樓

2018-11-29 9:21

差不多就是這樣了，但不曉得你接的變壓器是設備各自會轉換，還是你自己另外接?
relay建議直接接端子台，走線路會比搭鐵好。如果距離問題，那就搭鐵。
設備同時都在用的話，保險絲太小，如果我自己接就改成個設備前端各自裝保險絲比較好。

tinajui

tinajui
個人積分：707分
文章編號：71163841

707分

3樓

2018-11-29 9:25

weirdie1985 wrote:
小弟想加裝行車記...(恕刪)

直接接電瓶,不用接到繼電器那(這條線粗一點,保險座不要忘了)
馬桶內用汽車用的點煙器母座(電子材料行有,防不防水看你反正馬桶內要淹水也難)

然後就可以裝汽車用的任一款電器產品了

weirdie1985

weirdie1985
個人積分：16分
文章編號：71166760

16分

樓主

2018-11-29 12:22

ak6773 wrote:
差不多就是這樣了，但...(恕刪)

我買的USB跟CCD 都有提供各自的變壓器，所以才會這樣接
如果全部共用一個變壓器怕撐不住

輸入端是12V 5A保險絲
輸出端設備總和最高5V, CCD 2A+兩組USB加總 6A，總共插滿負載最高8A
這樣保險絲夠力嗎？

感謝哥分享

weirdie1985

weirdie1985
個人積分：16分
文章編號：71166799

16分

樓主

2018-11-29 12:25

tinajui wrote:
直接接電瓶,不用接到...(恕刪)

因為想隨車啟動跟關閉，以及跟車子原廠線路分開才會這樣接

但設備都是只有正負線，非點煙器接頭，所以就沒考慮點煙器了

感謝

ak6773

ak6773
個人積分：377分
文章編號：71167838

377分

6樓

2018-11-29 13:45

weirdie1985 wrote:
我買的USB跟CCD...(恕刪)

我還是建議保險絲個別安裝

1.如果前端只有一個8A保險絲，而USB充電並不是隨時滿載，當你紀錄器的電路，
或USB充電器有問題時，機器應該就直接燒壞，保險絲可能還沒事。

2.假如一個設備出問題時，會不會連鎖反應把其他設備也燒壞不敢保證，各自裝保險絲就是要分散風險。
而且未來檢查設備也比較好故障排除。

3.個別安裝降低槓產品出事風險，如果硬要整合，
那就繼電器→端子台→3A保險絲(紀錄器用)+5A保險絲(USB用)

4.建議把你的8A保險絲加在電瓶跟繼電器之間

雖然麻煩，但比較沒有後顧之憂，以上個人見解

Lavender Coffee

Lavender Coffee
個人積分：5828分
文章編號：71169351

5828分

7樓

2018-11-29 15:24

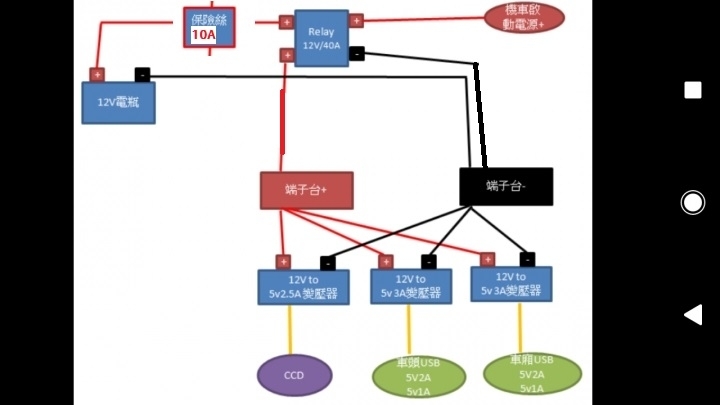

改成這樣

weirdie1985 wrote:
小弟想加裝行車記...(恕刪)

weirdie1985

weirdie1985
個人積分：16分
文章編號：71170851

16分

樓主

2018-11-29 17:06

感謝各位給意見，裝好後再拍照分享
