改版型~附上圖片張證據~但是無法改善行動電力

bluechin67
個人積分：0分
文章編號：47981628

0分

樓主

2013-12-30 17:41

第一次PO文還請各位大大見諒~不過我的經驗還算OK~不算是新手了
2013年3月左右購買第一個圖片上的這種~
這個是我昨天自己買來~自己改裝的~之前買的掉了
所以現在要購入~還在思考...

一.電路方面可以改裝
二.之前看大大的文~土砲的~昨天搞了很久沒成功(研究電源方面3天)
1.2~2.3~4.5~~試了都沒用
也跑去賣場找圖片上右方的小頭~不是MINI
可以請大家分享實戰~S100 V2 邊聰邊錄的頭嗎

是可以買的到~還是可以自己改

我現在這台卡在~~~土砲文電源線的問題~~~~~~

如果反應好~我在跟大家說商人的秘密~~~~
聽了保證大家吐血~~~~

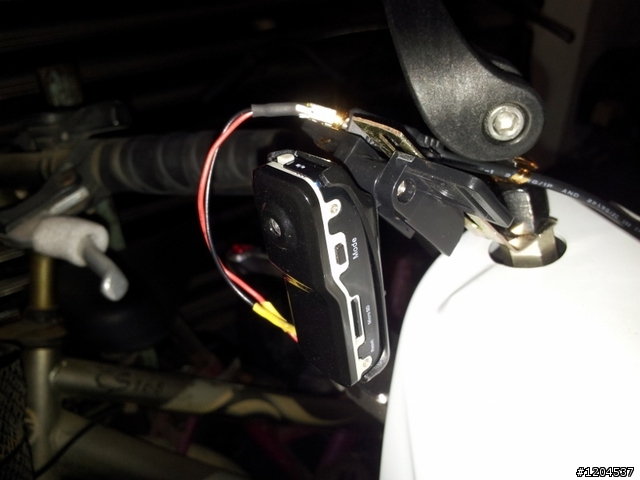

改裝版+左MINI頭右方原始USB
改版型~附上圖片張證據~但是無法改善行動電力

2013-12-30 17:41 發佈

文章關鍵字改版型行動電力圖片張證據

kjhgfdsa1021

kjhgfdsa1021
個人積分：561分
文章編號：47983627

561分

2樓

2013-12-30 20:16

請問這甚麼東西?

bluechin67 wrote:
第一次PO文還請各位...(恕刪)

sh960414

sh960414
個人積分：361分
文章編號：47985219

361分

3樓

2013-12-30 21:54

kjhgfdsa1021 wrote:
請問這甚麼東西?...(恕刪)

行車紀錄器

bluechin67

bluechin67
個人積分：0分
文章編號：47986306

0分

樓主

2013-12-30 22:50

拜求大大救我吧~~~我需要邊錄邊充的方式~~~
就是那條線~~~~只供電不傳輸的USB頭線....
疑.....我突然想到了....
mini~usb~5PIN 裡面4條線....
如果~~~~
因為我剛剛看賣我$6000元紀錄器的原始USB供電線"他是用快接橡皮套頭~~接過的
正在拆等等再來看大大回文

sh960414

sh960414
個人積分：361分
文章編號：47986516

361分

5樓

2013-12-30 23:04

bluechin67 wrote:
拜求大大救我吧~~~...(恕刪)

我記得沒那麼困難

至於要焊那兩條線頭我真的有點忘了

我也是看板上去電子街買母頭回來改

充電傳輸都是靠這顆母頭

但是內建電池被我拔掉了突然斷電源就無法自己存檔

只是改好玩的就沒那麼介意了

bluechin67

bluechin67
個人積分：0分
文章編號：47987018

0分

樓主

2013-12-30 23:29

上方這台就是~~
接電腦會燈亮(傳輸中)亮燈
拔除使用式燈滅的
但我接行動電源也亮燈~~~
行動電源<-------->808
需要是不亮燈~~代充電狀態下(待機)~~~才可開關

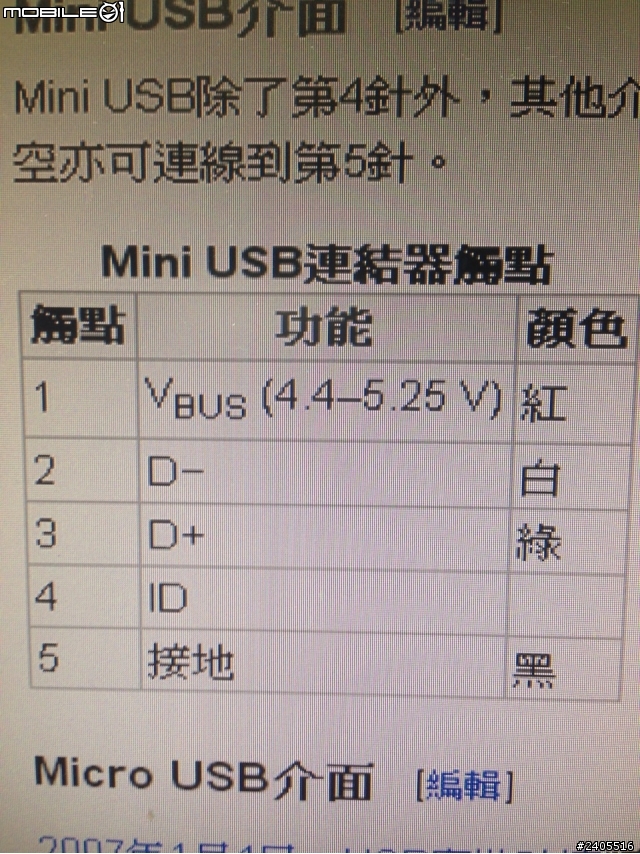

MINI USB 觸點圖

bluechin67 wrote:

bluechin67

bluechin67
個人積分：0分
文章編號：47987577

0分

樓主

2013-12-31 0:01

左圖:連行動電源(無開機).須不亮燈為正常.但亮燈(所以此線它判別微電腦線)
中圖:直接連電腦(燈亮正常)
右圖:待機狀態~無亮燈

bluechin67 wrote:
第一次PO文還請各位...(恕刪)

葡萄不一樣

葡萄不一樣
個人積分：198分
文章編號：47989227

198分

8樓

2013-12-31 5:05

bluechin67 wrote:
第一次PO文還請各位...(恕刪)

http://zh.wikipedia.org/wiki/%E9%80%9A%E7%94%A8%E4%B8%B2%E8%A1%8C%E7%B8%BD%E7%B7%9A

不就有圖了

引腳2 Data-
引腳3 Data+

兩腳接在一起不就沒有資料傳送?

http://www.techbang.com/posts/11329-modified-phones-fast-filling-lines-charge-rate-increase-100-cheat-king-secretly-reported-64-stingy-reconstruction

├愛像是什麼┼只能用人生百態去看待┤

scott9282001

scott9282001
個人積分：1071分
文章編號：47990176

1071分

9樓

2013-12-31 8:48

bluechin67 wrote:
第一次PO文還請各位...(恕刪)

我搞不太懂你的問題。

假設你的問題是插上去後，行車記錄器會變成硬碟模式。去拍賣場買條100元，註明是有跳線的mini 頭就好了。不用那麼累自己製作。

因為你很難在mini USB頭那端加工。空間很小。加工後超醜的，又不好回復回去。因為重點是在mini USB頭那端。不是USB頭這一邊。

把引腳2 Data-
引腳3 Data+
接起來應該是沒用的。

要把引腳4和引腳5短路在一起，或是串連一顆18K的電阻。才可以讓行車記錄器認為他是車充線，而不是電腦傳輸線。要記得是mini USB頭那一端，

你可以參考我的文章。
