[實驗]SJ2000 加電晶體當開關，實驗並加以修改可斷電後自動存檔關機做法!

******************************************
非正規作法並實驗中，僅供參考看戲，
請勿自行拆解修改!
******************************************

SJ2000 是台CP值超高，
為 聯詠NT96650+AR0330集成，畫質佳的防水型機車行車紀錄器。
對於安裝於安全帽上或者機車上都能方便錄影!
但想固定在機車上不想拔來拔去，
有接5V電源可以電門啟動後自動錄影~
但斷電還卻要長按一下按鍵才能關機卻有些不便!!
我想了一個利用電晶體當開關，來模擬長按按鍵就可以關機的動作!

對象:固定於車上，不想拔來拔去，並必須有接電源，電源必須與電門同步開啟、關閉。
優點:可實現開電啟動錄影(原有功能)，斷電後停止錄影並自動關機~
缺點:按鍵會失效，失去作用，無法操作只使用電池錄影!

原理:
當有5V電源輸入時，電晶體導通，所以A點電壓為0V，按鍵無動作!
當電源拔掉，沒有5V輸入，電晶體開路，所以A點電壓為3.3V，等於按鍵按下後不放，可進行存檔關機。
雖然不是很正確的作法，但實驗過後是可行的!

若有高手有更好的方式請多多指教!!

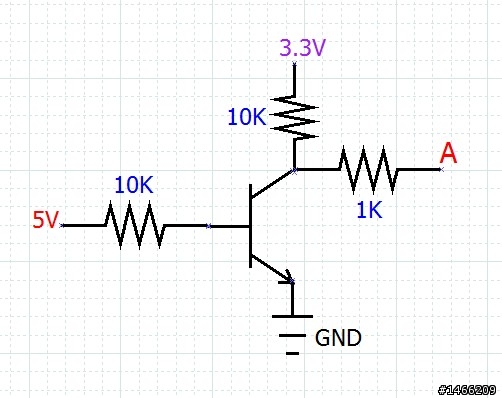

電路圖

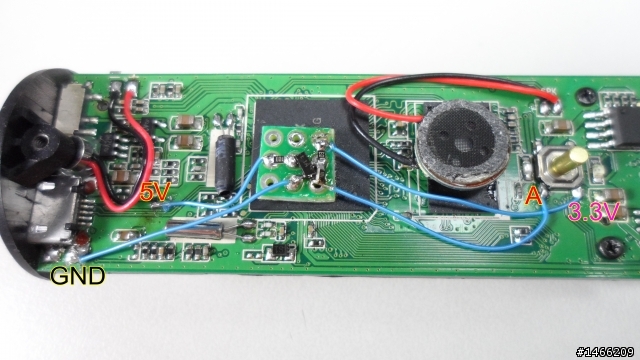

機器上接法




修改後實際影片
