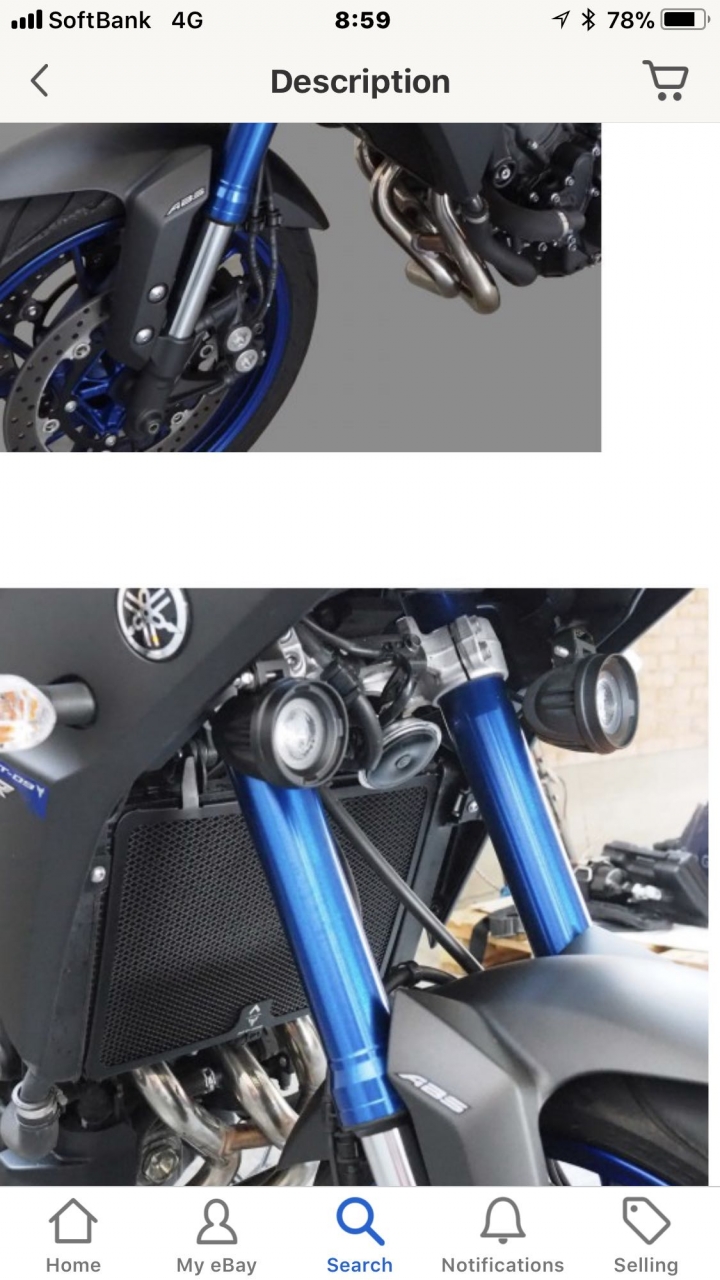

大家好.我的MT-09 TRACER 原廠大燈很亮,但只照正前方,晚上走山路二側幾乎看不到.
故想外接二個霧燈照二側.
請問配線要如何接.

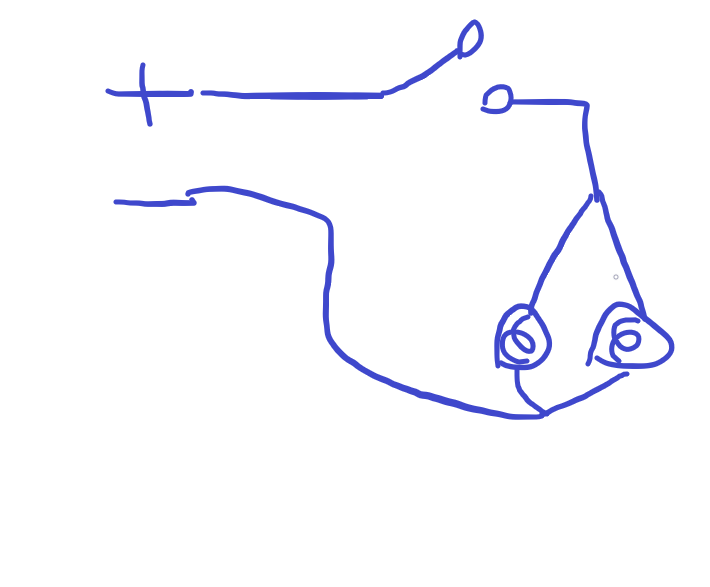

我簡單的劃了接線圖,請大家幫我看看對不對

謝謝大家
外接霧燈請教

2018-02-22 15:41 發佈

mikewo

mikewo
個人積分：595分
文章編號：67516696

595分

2樓

2018-02-22 16:09

建議霧燈不要直接拉大燈的線去分接.
這樣線路的電流負載會提高,輕則線路壽命減少重者可能燒燬.

建議霧燈還是另拉電瓶電源來用,
使用額外的開關,當天候不好時再使用.

t7izurzd

t7izurzd
個人積分：12分
文章編號：67516865

12分

樓主

2018-02-22 16:26

謝謝您提醒，我電源接原廠預留給原廠霧燈的電源，請問配線對嗎

mikewo wrote:
建議霧燈不要直接拉大...(恕刪)

慢慢跑的胖子

慢慢跑的胖子
個人積分：209分
文章編號：67517159

209分

4樓

2018-02-22 16:49

t7izurzd wrote:
大家好.我的MT-09...(恕刪)

慘~
看不懂你畫的圖耶??
如果照你圖這樣接
燈跟開關並聯~燈應該會長亮
開關一打開保險絲就燒了吧
另一個重點你的迴路上沒有保險絲~有點危險吧
還要考慮的另一個重點你用開關直接控制
要考慮霧燈電流跟開關可承受的電流
最好還是加個繼電器吧

接電攸關安全~ 還是讓專業的賺吧

魯拉拉拉

魯拉拉拉
個人積分：7892分
文章編號：67517440

7892分

5樓

2018-02-22 17:10

To 樓主

首先為了安全,請接保險絲,小弟的建議你先買個繼電器(Relay),繼電器可以視為一個電子開關,意即85和86通電的話,30和87就通電,所以當你的大燈亮起,86有正電了,就會和接上電瓶負電的85通,一通的話,接電瓶正電的30就會和87通,自然的霧燈就有正電了,就會亮

這是比較安全的接法,還有請務必做好絕緣,避免電線破皮...

厚黑學

請問87後端線是否接霧燈開關在接燈呢？

2025-05-29 21:58

t7izurzd

t7izurzd
個人積分：12分
文章編號：67518234

12分

樓主

2018-02-22 18:24

感謝您的指導，請問Fuse是開關的意思嗎，又您劃的大燈，可以置換成另一個霧燈對吧，又假如我用原廠的霧燈插座電源的話、負極就不用搭鉄了嗎
如下圖

還是我使用另外的預備電源比較好、如下圖

感謝您

魯拉拉拉 wrote:
To 樓主

首先為...(恕刪)

黑樂貓

黑樂貓
個人積分：209分
文章編號：67518386

209分

7樓

2018-02-22 18:39

因該要這樣接才對

你用上面的接法開電門不管怎麼開開關都是常亮的喔

另外如果是LED 那就不用外掛繼電器如果是傳統高瓦鹵素才建議上面的接法

有預留線如果是霧燈專用那就用吧就算是ACC(電門預留電) 直接接也無所謂

如果能查到該線組的原端是哪一顆保險司最好(獨立的就免了)

如果沒有沒有繼電器無傷大雅但至少保險絲就不能偷了

哪年真夢想可以買台GSR600玩玩....

01小十字

01小十字
個人積分：1733分
文章編號：67518795

1733分

8樓

2018-02-22 19:25

t7izurzd wrote:
請問Fuse是開關的意思嗎

沒錯

t7izurzd wrote:
又假如我用原廠的霧燈插座電源的話、負極就不用搭鉄了嗎

沒錯

建議用LED的.超省電

t7izurzd

t7izurzd
個人積分：12分
文章編號：67519226

12分

樓主

2018-02-22 20:12

我是要用Led的感謝

01小十字 wrote:

沒錯

t7i...(恕刪)

lboblin

lboblin
個人積分：1066分
文章編號：67519956

1066分

10樓

2018-02-22 21:27

霧燈盡量找LED的，耗電量低一點的
因為機車的發電機功率都比較低，當大燈啟動後，加上霧燈的功率
可能會比發電量還大，此時會持續消耗電瓶的電量
如果白天有騎還好，若都只有晚上騎車，請加裝電壓表，隨時監控電壓
當電壓過低的時候，停車前須要讓車子充電，不然電瓶會很容易壞掉
甚至持續性高附載的狀態下，發電機壽命會短很多

以前(近二十年前)我也曾經這樣接，當時沒有LED這種高亮度的省電燈具
當初的接法很簡單，電瓶拉電出來，經過開關，直接開關，亮度很好，但是連續一個小時以上亮度會減弱，因為電瓶不夠電了。
持續下來，電瓶的壽命短了很多，還好發電機還頭好壯壯的，最後我還是拆掉霧燈。
