CB400數位LCD轉速表~可設超轉燈與VTEC特定轉速啟動用.


這是將之前做的lcd轉速表第一次拿到cb400上面做測試
目前測試過程是完全符合原先所設定的目標
這套系統不止可拿來用在像cb400這樣的四缸上,單缸一樣可使用
不需修改程式,重新上傳到版子上,版子上有設定選擇頻率的腳位
目前的設定是A0插上為四缸車,lcd上會顯示44
若不插上,即完全無接線到A0則為預設的單缸車,lcd上會顯示41
至於雙缸與三缸六缸這些車子,因為我沒有,所以沒有做設定
只要有車子做測試,馬上就可增加這些不同缸數的選項到這塊版子上.


以下為是為了完成這個所經過的每段diy過程.
--------------------------------------------------------------------------------------------
初學arduino程式開發與套件購買開箱
https://youtu.be/cF1OkGiNFt0
初學arduino程式開發2~抓取機車點火脈衝信號實驗
https://youtu.be/vh5x_MJK3so
初學arduino程式開發3~ led轉速表程式修改後比對診斷電腦顯示的轉速值
https://youtu.be/Kjqi9MazckE
初學arduino程式開發4~ led轉速表-設定好轉速後測試驅動大電流物件~超轉燈~VTEC控制
https://youtu.be/CIcT8NQ3his
初學arduino程式開發5~ led轉速表程式-轉速正常顯示修正完成
https://youtu.be/ky7J19EzU5U
初學arduino程式開發5~ led轉速表+獨立LCD小顯示器
https://youtu.be/bonAkoeShH4
初學arduino程式開發7~ led轉速表~讓LCD顯示轉速指示箭頭
https://youtu.be/Erpq9AW5EMs
2021-09-06 14:13 發佈
文章關鍵字 CB400數位LCD
真的滿厲害的 可是跟CB400不搭...
或許搭R3不錯?

vtec控制部份我早就完成一套系統
純機械式,沒有用arduino 來做控制.
這個只是因為看了日本人完成的,想說日本人能做到
那我也要做出來才多做這樣一個控制vtec方式出來玩玩.


日本人用Arduino NANO
完成的可程式化的VTEC控制器

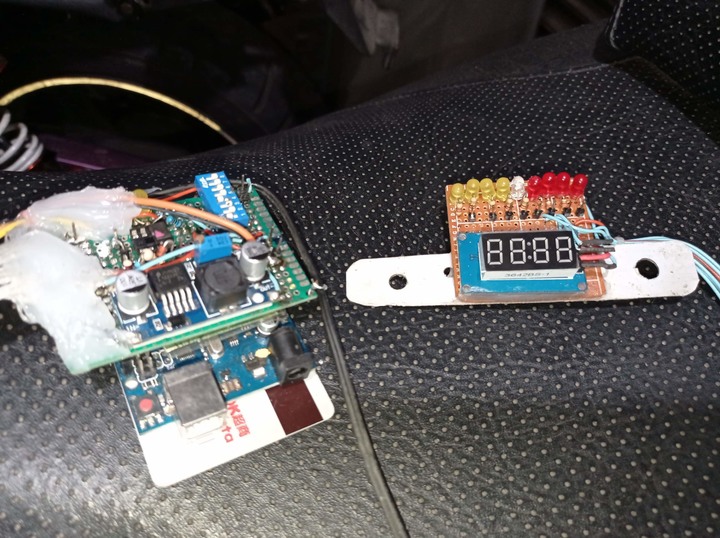

將昨天完成的腳位擴充版加上16棵lcd燈拿到cb400上測看看
順便測試vtec 啟動控制看看效果如何.

這是第三次做CB400上的測試,這次拿了一支2013年時
國外玩家做出來的Arduinolcd轉速程式檢做對比測試
也順道做一下四種模式在CB400上的測試

這是那位2013年國外玩家的影片位置與DIY的網址
想試一下自己也做個試試的可以到他的網站下下載程式碼與電路圖
https://www.youtube.com/watch?v=INUFziONEjY
https://kokoraskostas.blogspot.com/2013/12/arduino-inductive-spark-plug-sensor.html

目前抓取轉速訊號有2種方法 這次用磁感應方式作測試,
而我之前用的是從點火線圈電源那裡接線方式來測.
像發電機這類不方便拆機的就能這樣簡單的圈幾圈就能拿來用
用300大羊來試,再用原廠電腦驗証轉速值正不正確

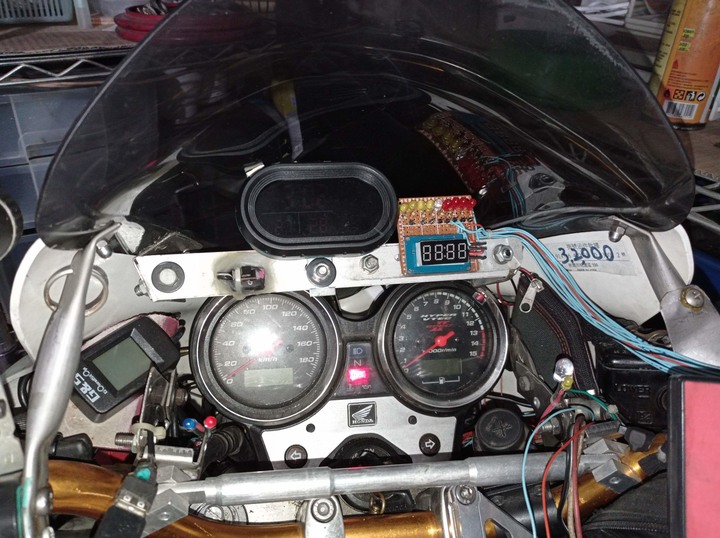

終於裝上車了..除了可以顯示機車發動時的轉速值外
還有加入了頻率測量與一般風扇馬達轉速測量的功能
以cb400來說,除了可以作超轉燈顯示外,
亦可拿來作vtec的啟動轉速控制.

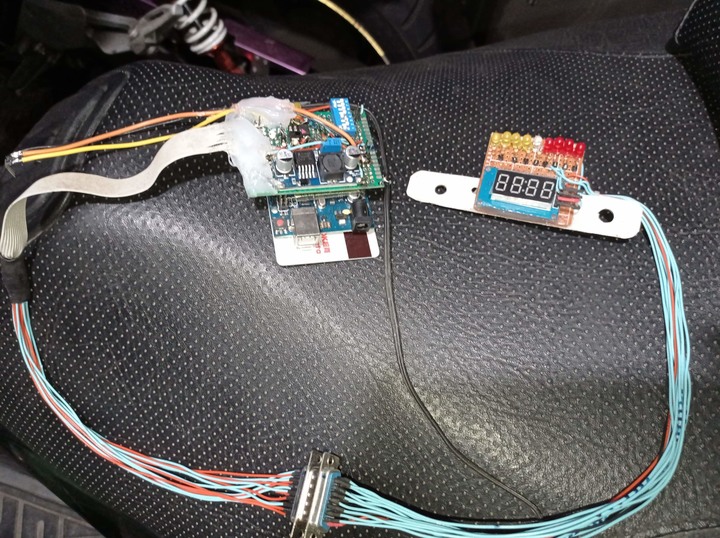

主機與LCD燈號跟顯示器可以完全分離
直接取用車上的12V電源供電.




全部結尾收工..
目前在這台CB400上有5種不同的控制方式
1.原廠預設6300轉開啟
2.強制關閉vtec不作開啟
3.全時開啟vtec
4.根據油門開度來決定vtec的開啟與否
5.由lcd轉速表上顯示的燈號來作開啟vtec的信號
