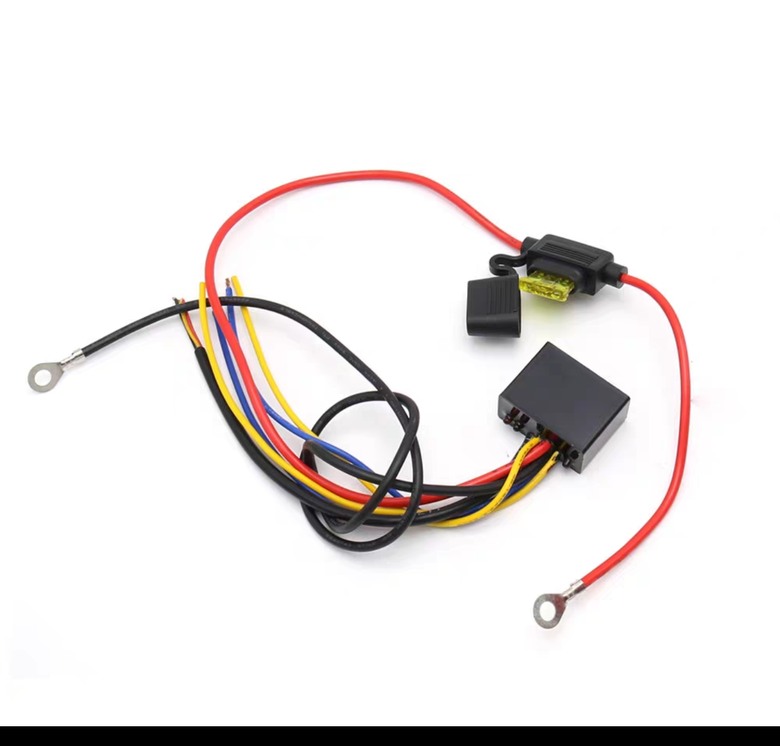

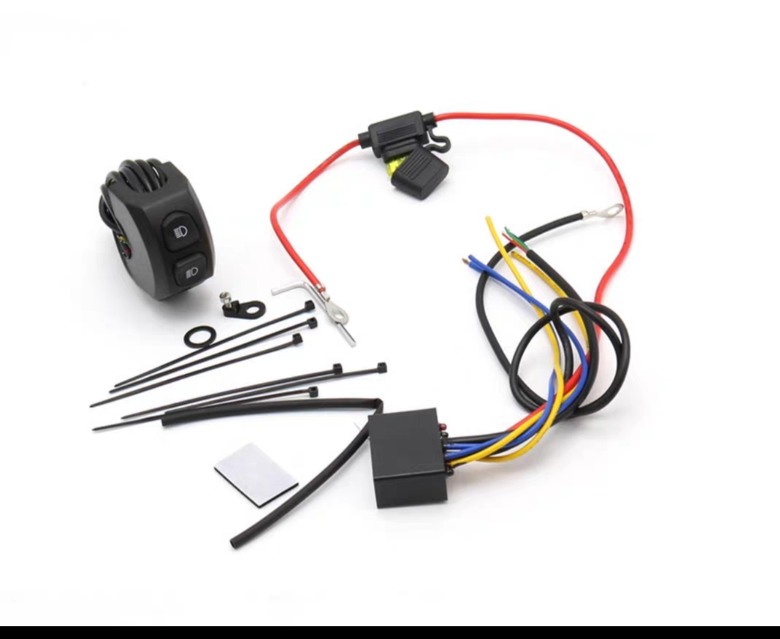

請教BMW R1250GS改裝霧燈開關組要怎樣接線，外接霧燈用，開關有四條線
請教BMW R1250GS改裝霧燈開關組要怎樣接線，外接霧燈用，開關有四條線
在 BMW R1250GS 上改裝外接霧燈時，因為原車採用複雜的 CAN-bus 電腦電系系統，強烈建議絕對不要將霧燈大電流直接接在原車線路上（否則電腦會偵測到異常而斷電或鎖碼）。必須透過「防水繼電器」來作動，讓原車電門線路只負責「微電流觸發」，大電流則直接走電瓶。針對您提到「有 4 條線的霧燈開關」，這種開關通常帶有 LED 指示燈，其 4 條線的標準定義與完整接線方法如下：
一、 4 線霧燈開關的線路定義這類帶燈開關的 4 條線通常分為「開關迴路」與「LED 燈迴路」，常見的顏色配置如下（實際請以說明書或用電表量測為準）：紅線（或棕線）：開關輸入端（接 ACC 電門正電，作為觸發源）。黑線：開關 LED 的接地端（接車身搭鐵或電瓶負極）。藍線（或白線）：開關輸出端（接往繼電器的觸發腳 86）。綠線（或黃線）：開關內 LED 背光燈的正電。背光燈接法選擇：如果希望「開電門就亮背光」，這條要跟紅線接在一起；如果希望「按下去霧燈亮時背光才亮」，這條要跟藍線接在一起。
二、 R1250GS 完整接線架構圖（開關 ＋ 4P 繼電器）請務必搭配一個標準的 汽車 4 腳防水繼電器（4P Relay） 進行施工，接線方式如下：text【電瓶正極】──────[ 保險絲 ]──────> 繼電器 30 腳 (大電流輸入)
│
【電瓶負極】<──────────────────── 繼電器 85 腳 (線圈接地)
│
【霧燈正極】<──────────────────── 繼電器 87 腳 (大電流輸出)
│
【開關藍線】────────────────────> 繼電器 86 腳 (開關控制訊號)
請謹慎使用程式碼。✍️ 4 條開關線的具體接法：開關 紅線：接車上的 ACC 電門正電（例如：車頭 12V 點菸座後方正電、或後座下方的診斷接頭 ACC 線）。開關 黑線：接車身搭鐵，或直接拉回電瓶負極。開關 藍線：接至 繼電器的 86 腳。開關 綠線：與 藍線 烏龜夾接在一起（這樣按開關時，霧燈與開關指示燈才會同步亮起）。✍️ 霧燈本體的接法：霧燈正極：接 繼電器的 87 腳。霧燈負極：接車身搭鐵，或直接拉回電瓶負極。三、 BMW R1250GS 的施工關鍵注意事項尋找 ACC 訊號源（勿破壞原廠大燈線）：R1250GS 最安全的 ACC 觸發正電，建議從車頭儀表下方的 12V 歐規點菸座（Power Socket）背後的正電線引出。這條線在電門關閉後約 30 秒至 1 分鐘會自動被 CAN-bus 切斷供電，能確保熄火後絕對不會漏電。必須加裝保險絲：從電瓶正極拉往繼電器 30 腳的線路上，必須離電瓶端 10-15 公分內加裝獨立的防水保險絲座（依霧燈瓦數選擇 10A 或 15A），保護整輛車的電系全。防錯安全機制：採用此接法後，當您拔出鑰匙、關閉電門時，即使開關被誤觸或切在「開啟」狀態，霧燈也絕對不會亮，完全不用擔心車輛放久了會把電瓶電量耗盡。
