2010 BMW R1200RT 汽油幫浦上蓋漏汽油

2010 BMW R1200RT 汽油幫浦上蓋漏汽油車子入手不到一周,就發現停車時聞到汽油味,一開始不以為意,但發現在地上有汽油,這下不拆車不行了,原本想說要等Vespa LX 整新完成後再來慢慢整理這台中古車。過年本來的工作也安排好了,要來換208 的正時皮帶,結果變成要先處理RT的漏油問題。

RT全車都被殼包住,連油箱也是塑鋼製,名符其實的"塑膠車",我以為是在拆一台大羊,不過RT的殼計的很人性化,沒有卡扣的問題,全部都用同一規格的M6星形螺絲,所以拆殼並沒有很費力。反倒是R9T沒有殼,那個金屬油箱要拆下來反而比較麻煩。
2010 BMW R1200RT 汽油幫浦上蓋漏汽油2010 BMW R1200RT 汽油幫浦上蓋漏汽油

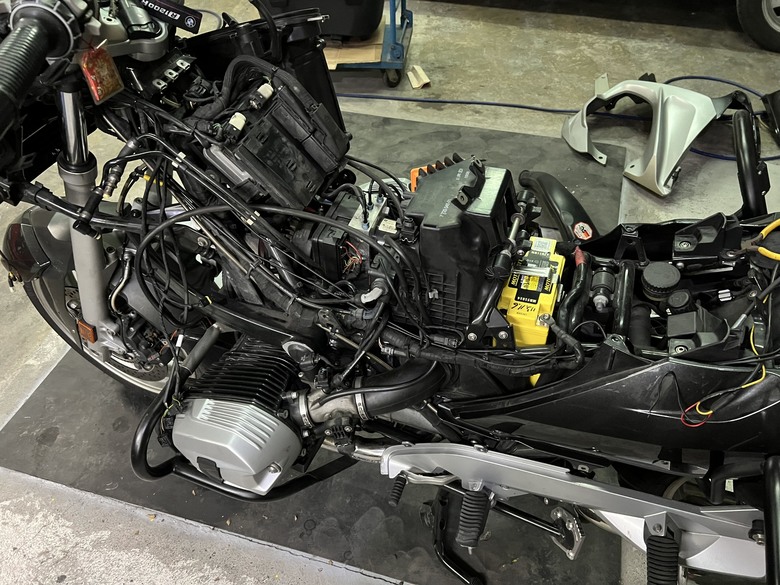

全身脫光光的RT就像一頭被拔光毛的公雞,頭大身體小,引擎空濾後搖臂很熟悉的感覺,因為跟R9T長得一模一樣,看來可以跟R9T 借一下鋼絲圈來完成越野版的RT,只可惜前輪不能共用,一個是19吋,一個是17吋。
2010 BMW R1200RT 汽油幫浦上蓋漏汽油

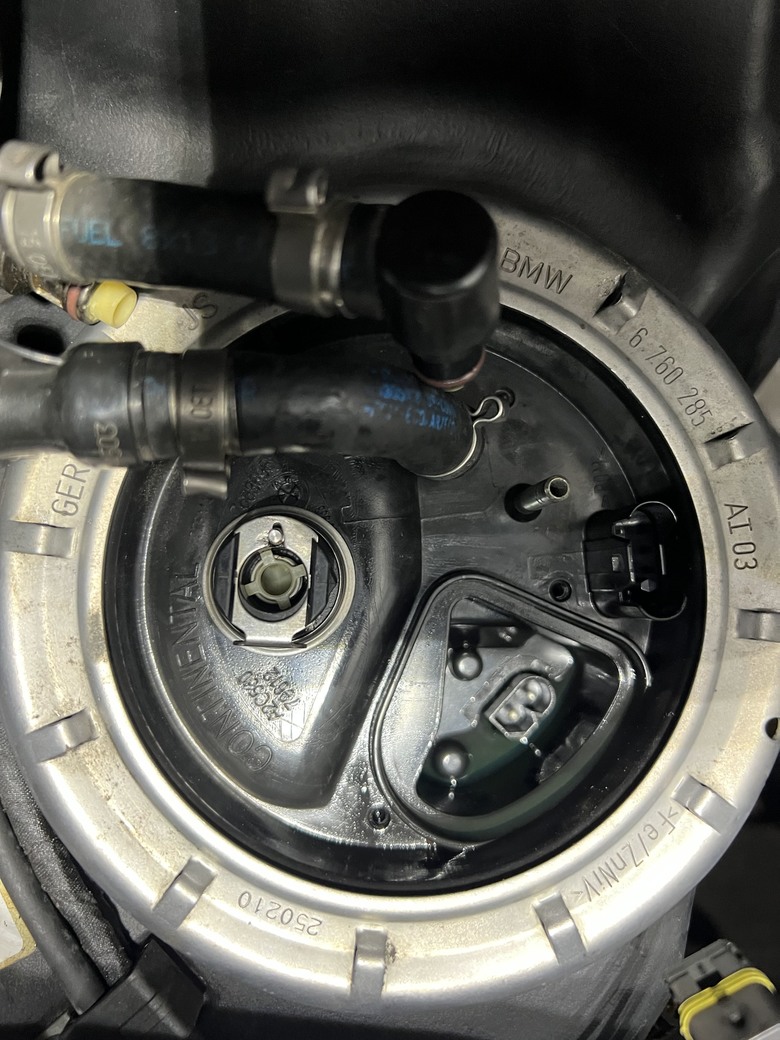

汽油泵上蓋發現積汽油,第一時間先擦乾淨,靜置一晚發現仍然有汽油滲出,但進油管和出油管附近卻沒發現油漬,覺得很奇怪。把所有管線拆除,再把汽油擦乾,用氣槍把殘餘汽油吹乾,繼續靜置,為確認是否為進出油管附近漏油,用布包起來。

靜置期間上網查資訊,查到漏汽油的可能原因有以下幾點:

1、塑膠油管快速接頭裂痕滲油:解決方法是換金屬製的CPC接頭,我也上網訂購了一個

2、塑膠油管快速接頭Oring漏油:換新即可

3、汽油幫浦上蓋裂痕漏油:這個就要換新,有熱心的前輩車友指出這汽油幫浦在十年前有招回更換過,馬上發mail 問總代理,不過到目前仍然沒有回應。

靜置半天後仍發現仍有滲油,但包進出油管的布沒有汽油滲漏,於是排除快速接頭滲油。這下麻煩大了,必需做更大規模檢查。2010 BMW R1200RT 汽油幫浦上蓋漏汽油

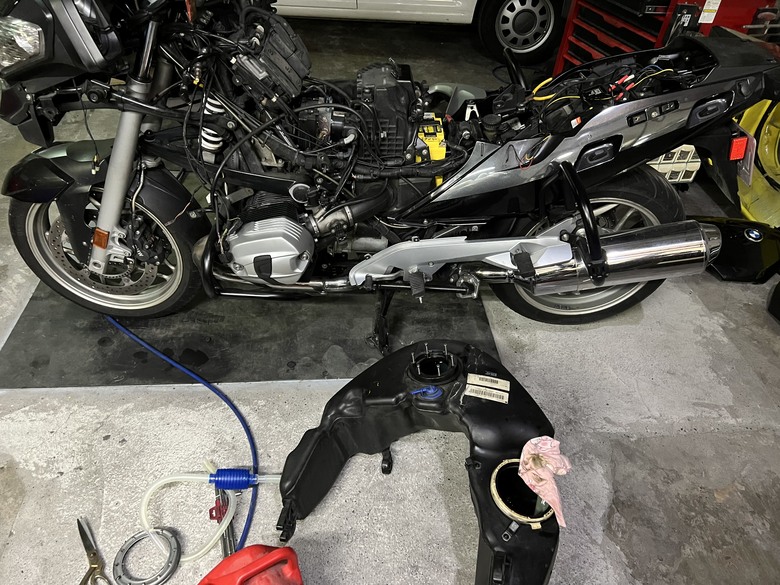

油箱所有管路拆除,把所有汽油抽乾,抽出來的汽油給Caddy吃,RT的汽油箱有20L,想不到抽出來的汽油給caddy吃到飽了。

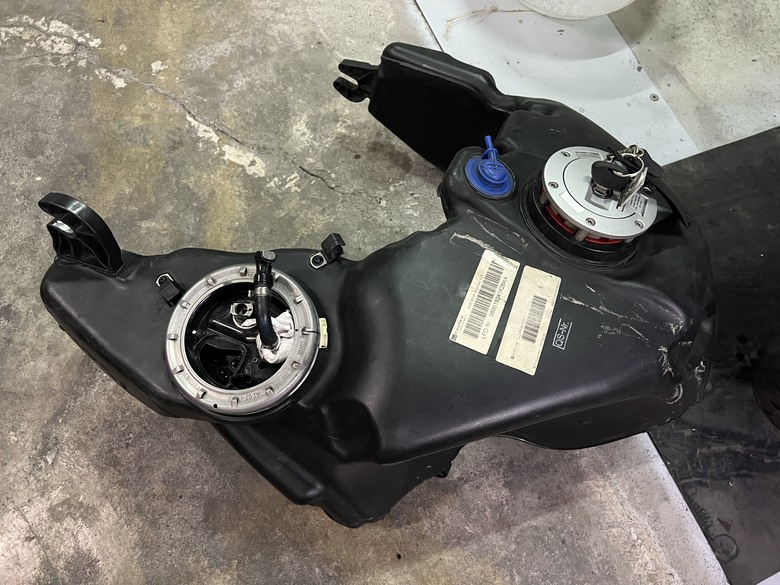

把汽油幫浦取出,發現油箱有不少的雜質,表示這車不常跑,汽油久置就會變質。取出的pump金屬部分也生銹,油箱底部有一小部分積水,還有油箱是塑鋼製的,不會有銹穿的問題。

於是又多了很多工作,把油箱內壁用布擦拭乾淨,也多虧了pump的孔夠大,整支手可以伸進去仔細擦,如果是一般機車油箱,可能就只能換新,比如LX150的塑膠油箱手根本伸不進去,裡面髒不髒只能選擇無視。
2010 BMW R1200RT 汽油幫浦上蓋漏汽油

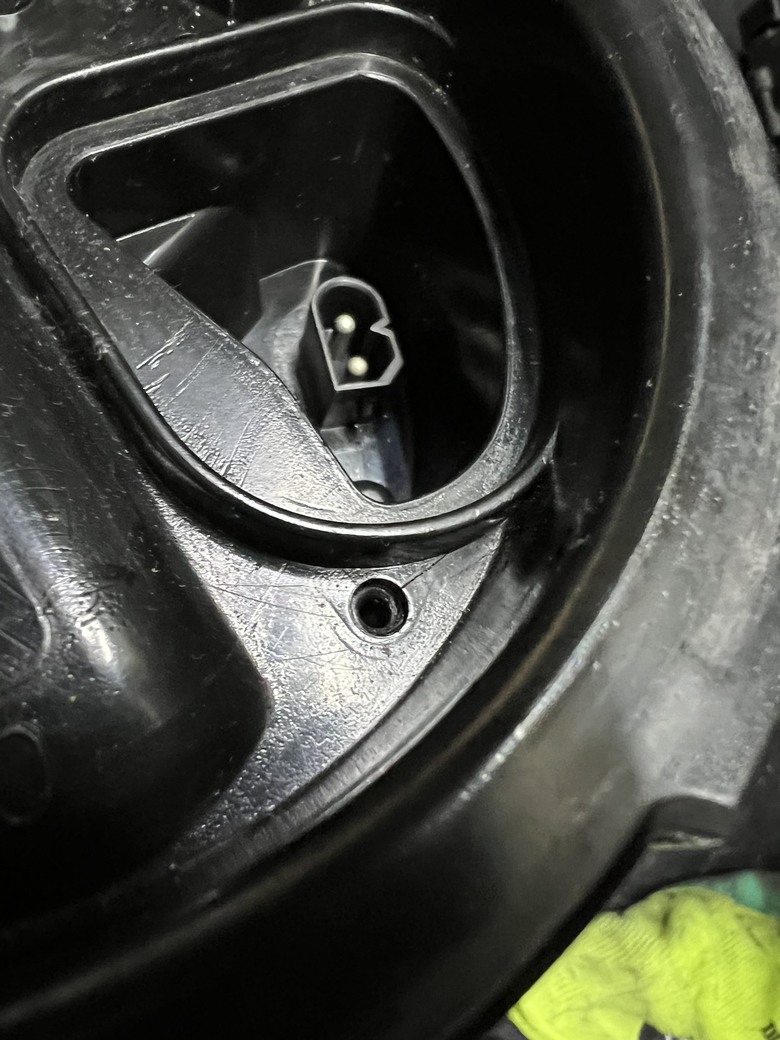

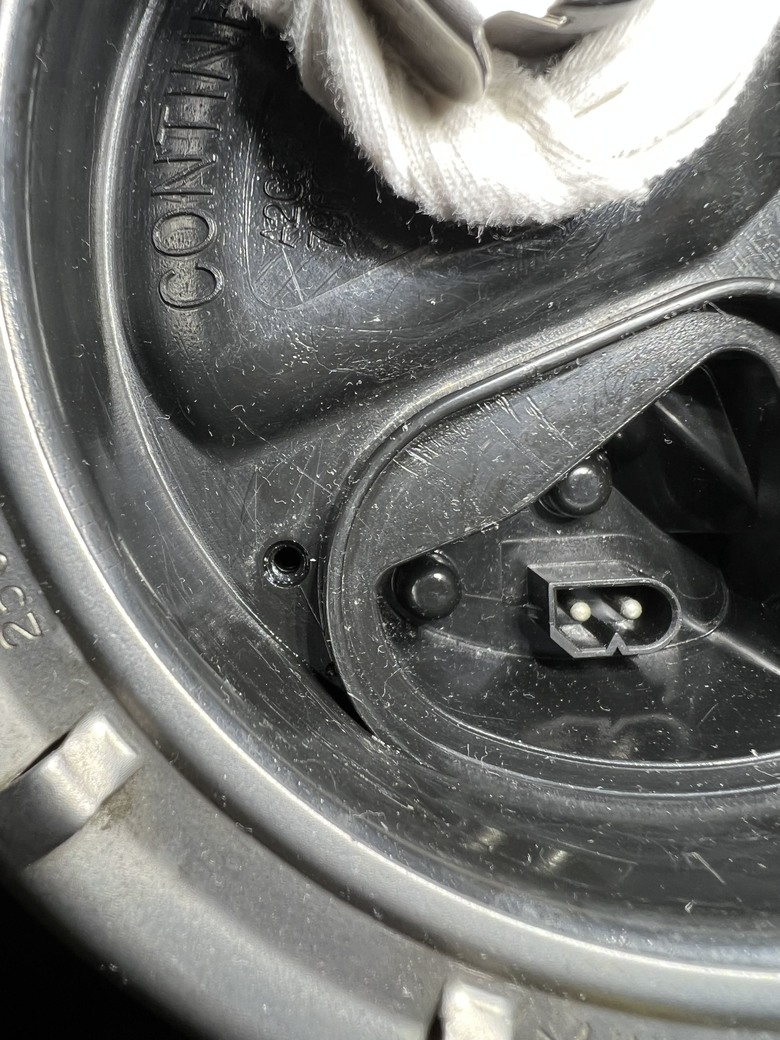

接下來仔細檢查汽油幫浦,發現汽油幫浦上蓋,控制器的鎖孔邊有一條約3mm的裂痕,國外車友也有同樣案例,就是這個螺絲孔延伸出來的裂痕造成的滲油,看來是上蓋掛點了。
2010 BMW R1200RT 汽油幫浦上蓋漏汽油
GS和RT的汽油幫浦共用,但沒有單賣上蓋,只能買整組汽油幫浦總成,查到的價格在NT17000~25000之間,這個很難讓我接受,小氣養車的做法,就是修補了。

開始上網查油箱修補資訊,有一些材質可以使用:塑鋼土、AB膠、環氧樹脂膠、FRP,環氧樹脂、FRP可以耐汽油,塑鋼土、AB膠我就不太清楚了。

正當在煩惱該用什麼樣的材料修補時,我突然想到兩年前Caddy 更換正時鏈條抹油底殼的墊片膠,耐高溫又耐油,這不是很適合的材料嗎?

德國製victor reinz 墊片膠的介紹

(1)REINZOSIL在高溫下具有極高穩定性的密封劑,可以在-50℃至+250℃溫度下連續工作,最高耐溫可達300℃
(2)能快速硬化的密封膠,可用於用途廣泛,可耐汽油、柴油、潤滑油、水、陽光及臭氧
(3)適用於發動機、變速箱、汽缸軸套、汽門蓋、塑料外殼等的密封填補間隙

為了修補這個裂痕,我使用了三條對策:

1、用細烙鐵將裂痕熔融修補,如果真的是裂痕而已,用這招就可以止漏,但那裂痕延伸到螺絲孔內,也不知道是否也有漏,最保險的方式就是連螺絲孔也封了。
2010 BMW R1200RT 汽油幫浦上蓋漏汽油

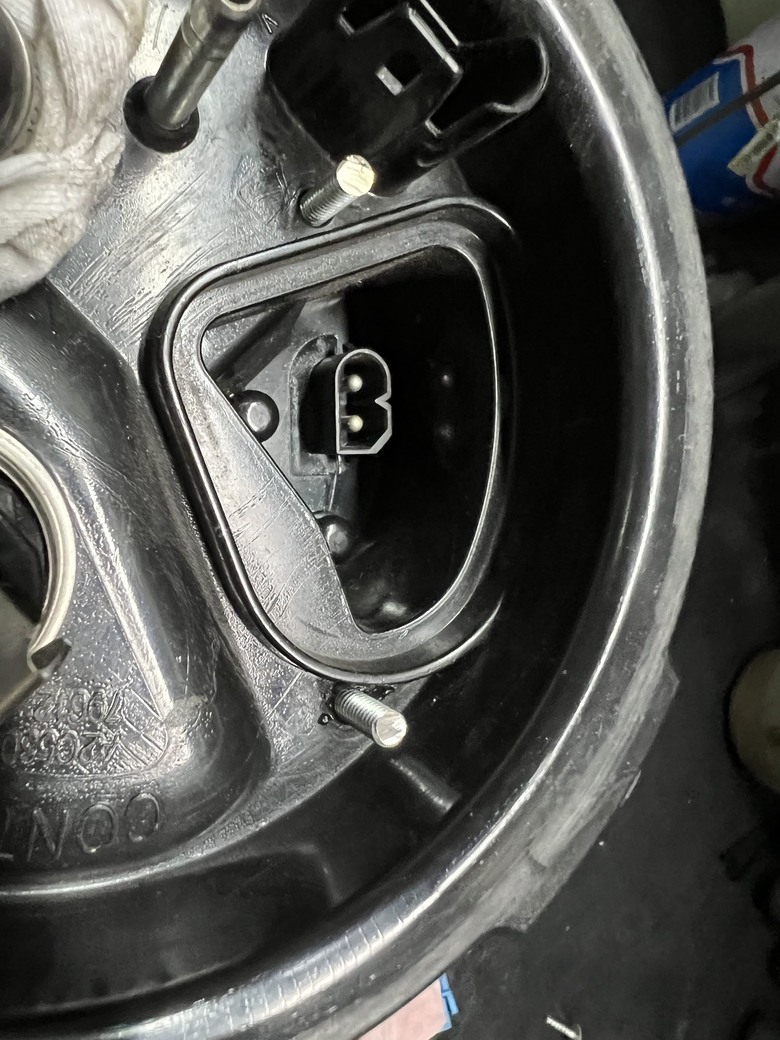

2、使用一支M4螺桿鎖進螺絲孔,然後螺桿頭切掉,螺絲孔用墊片膠封住,之後用螺帽鎖付。
2010 BMW R1200RT 汽油幫浦上蓋漏汽油
3、內部螺絲孔座附近的塑膠全部用大量的墊片膠包覆,因為無法確定內部的裂痕在那,所以無差別全部封起來,外部螺絲孔附近也全部封起來。
2010 BMW R1200RT 汽油幫浦上蓋漏汽油
做了以上的操作,最後等膠硬化了,根據操作手冊:

在塗覆和密封寬度為例如7mm、層厚為1.5mm、溫度為40°C且相對空氣濕度為90%時,假定溫度和空氣濕度為雙面作用,則硬化時間約為5小時。塗層幾何係數同上,但在正常環境條件下(約23°C和50%的相對空氣濕度),則硬化時間為約50h。僅能採用機械方式清除已完全固化的材料。

這兩天氣溫只有10度左右,台灣溼度算高,就給它放久一點,星期五晚上封膠,放個兩天48hr,星期日晚上裝上油箱,然後把油箱用Caddy載去加油站加滿汽油,做靜置測試。

目前靜置已超過兩天,沒有發現滲油現象,看來這次的DIY可以省一大筆錢了2010 BMW R1200RT 汽油幫浦上蓋漏汽油
2025-01-15 9:55 發佈
10年前招回前我的K1200R也是法蘭裂~~那時候我就轉下快速接頭母座~然後車一個鋁套環緊配套在牙座外緣~固定後~~在纏上鐵布系魯鎖回去~~就沒漏直到招回~~推薦你試試看
hd1956
hd1956 樓主

你的是快速接頭3/8牙母座那個部位裂,我那個位置沒漏油,處理的情況不太一樣

2025-01-15 10:13
sam671210

有的!!後來仔細看了照片~~~的確是~~那部位確實不好搞~~

2025-01-16 11:02
嗯~~

找到漏油點,安全又省錢的方式修復
老車被用心的對待,真好!!!
hd1956
hd1956 樓主

其實是沒錢又愛玩車,只能用時間去跟它耗

2025-01-15 18:12
多情會有問題

嗯~~有時間和空間來處理故障,真的不錯!

2025-01-16 9:43
感謝分享~~~~~~~~~~~~~~~~~~~~~~~~~~~
有職人精神,要是大家多學點,車行就要倒一半了
不過許多人因為沒空間修車,才不得已給車行修
還是佩服樓主急中生智修車法,也確實能解決問題
多情會有問題

嗯~~國外DIY盛行除了工資因素,維修手冊...等相關資源取得容易,車庫文化也不惶多讓,台灣多數人居住空間地窄人稠,真的差很多。

2025-01-17 14:47
hd1956
hd1956 樓主

是真的,維修手冊上網就可以找到,只要是知名進口車一定有很多網路資訊,零件也很多,反而是國產車種,網路世界反而找不到

2025-01-19 7:27
時代改變了,人工成本大於零件成本,現在的維修工作變成了鎖螺絲工業,將有問題的模組拆下後再換上一個新的模組,基本上只要有一台檢測電腦去判讀行車電腦的錯誤代碼後就可以開店做維修工作。

早期的維修工作是找出問題點,將故障零件找出,然後拆開分解去了解故障原因,將故障點使用切割,置換,取代或是更新的動作去排除故障點,然後做維修檢查工作,但這樣做太耗費工時,基本上店家會倒掉,客人會等不及,所以大都是採用最後更新模組,這樣在時效上最快。

樓主的油箱上蓋破裂,使用黏膠固然是一個暫時的好方法,但是黏膠畢竟是化學性作法,化學性就有十時效與可靠度問題,需要長久的監測與維護更新工作,才能確保不再洩漏。建議如果還未安裝回去前,嘗試增加機械性強固工作,就是在破裂處找到可維修工作處,鑽孔做螺絲點,然後找塊合適大小的不鏽鋼薄板,鑽孔鎖在裂開處四周,最後再做上黏膠防止滲漏。

這樣的塑膠油箱結構會破裂除了年久材質變質,就是機械應力不平均造成應力破壞,這種問題除了破裂處補漏還要處理機械應力不平均問題,才能放心。否則化學性補漏只能止住滲漏,但無法消除機械應力不平均問題,時間久了,可能破裂處還會擴大,需要小心處理。

舊車不是一般人能玩的。
hd1956
hd1956 樓主

是啊,應急用,但應該也可以撐好一段時間了,這零件如果沒召回的話也使用15年了,理論上壞了也沒話說,但就是新品太貴了,也還買得到零件,BMW的好處就是只要你有錢,二三十年停產車的零件你還是買得到。

2025-01-20 7:41
lion01 wrote:
時代改變了,人工成本...(恕刪)


汽油的東西真的不好搞 本身是溶劑又有酸性問題 要我也是上面再補一塊金屬薄板逼住 螺絲孔就做逼緊固定那片薄片用
歲月是把殺豬刀 本身不太換車所以久了就變成維修達人 車子的體質也是幾年後有沒有毛病才會看的出來 老杜卡迪的油箱也是問題重重 很多車都是過了幾年內部焊點生鏽開始漏油 只能拆下給油箱店挖開處理 處理好就不會了 後來改成塑膠油箱問題才解決
lion01

化學性黏膠的可靠度會隨著時間長久而逐漸衰敗,機械性焊接或卯釘,螺絲固定才是長久之計。油箱問題應該是更換新品會比較安妥。唉!,老是維修不停,這個社會沒有新消費怎麼促進經濟成長,一大票人都等著您去添購新品

2025-01-19 11:54
hd1956
hd1956 樓主

哥,可以換新品誰不想換啊,但就是原廠零件太貴了!

2025-01-20 7:42
像這種不規則形狀的物體,如果廠商的處理是更換整個模組,但是有問題的地方只是那個油箱蓋。

那可以將油箱蓋去做 3D 繪圖,使用 3D 列印將不規則的油箱蓋做出來。

電視新聞上有報導: 美軍航空母艦上的機器損壞時,與其等待料件來維修,不如使用船上的 3D 列印機將那個零件做出來,不但省時也省錢。

時代改變了,有很多新的方法都可以嘗試做看看,有時可以解決不少問題。
lion01 wrote:
像這種不規則形狀的物...(恕刪)


個人對3D printer小有研究
我只能說如果要靠它來補的話,基本上不可能
緃使航母有,但那個等級並非一般的(材料為金屬的而非塑膠)
一般3d printer常見的PLA材質 ,更是無法承受應力...
這種東西"應急"可以啦。
真的要拿到可以用的"材料"來作的話
可能買新的還比較便宜(畢竟是大量生產的東西)
karateandy65 wrote:
一般3d printer常見的PLA材質 ,更是無法承受應力..


只是打印出一個油箱蓋而已,又不必承重,也不必與車體機構相聯結鎖住,沒有什麼機械應力不均問題,應該還是可以嘗試看看。

至於那個裂開的油箱蓋上控制器蓋子的螺絲孔,原先這個螺絲孔有承受螺絲鎖入時的應力,在溫度變化之際,螺絲金屬與螺絲孔塑膠材質之間的熱應力不同,膨脹係數也不同,時間久了塑膠就裂開了。如果使用 3D 列印一個油箱蓋,可能就要改設計成一根塑膠柱子,那控制器塑膠蓋子蓋上時,使用一個 C 型環扣來做固定的作用。這樣避免與油箱蓋過度接近,造成受力不均裂開。(不過上一個蓋子螺絲孔裂開已經過了 10 年,表示就算再有同樣的問題也是 10 幾年後的事情,再 3D列印一個就可以了,或是直接列印 2 個備用 )
hd1956
hd1956 樓主

用螺絲鎖真的很不OK,應該要設計用扣的沒錯

2025-01-20 7:45
