事情是醬的, 3年前因這台 sv max125有待過新竹好一陣子, 可能那段時日在新竹使用維修時, 被車行師傅扯斷, 那條黃/綠線路現在是"斷路"情況..~~ 一時經血來潮.. 筆者發現 (驚..), 怎麼在儀錶板內的『中柱鎖警示燈』好久都沒有反應...
My god.. 車車的中柱鎖的黃色撥桿使用時, 在儀錶板內的『中柱鎖警示燈』卻沒有連動作亮起反應...
查詢原廠仗用手冊的線路指示而得... 但現在缺乏的是~ "車車的中柱鎖的黃色撥桿"的線路實際正確連接方式 (有圖最佳)... 謝謝有此車車的經驗老手給予賜教~
)
因為那邊要短路機會比較低說!!!
先拆儀表看看吧~至少比較好拆~
[老車不死] ＳＶ ＭＡＸ 魂https://www.facebook.com/groups/186076444766050/
我的無名 http://www

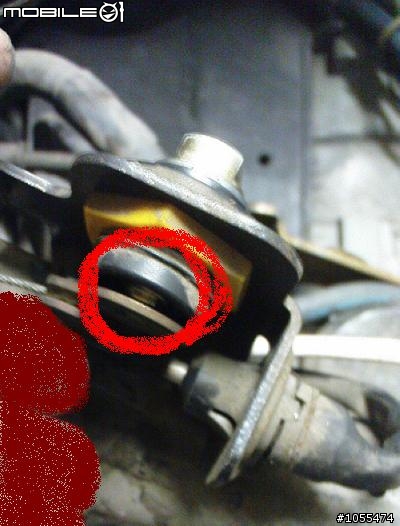

就是它～按壓式的中柱鎖燈示開關…黑指頭入鏡了
找找找，原來接到這來…再接下去沒研究了...
拉近來看，綠黃和褐色?!這兩條...
rally2000125 wrote: 就是它～按壓式的中柱鎖燈示開關… 拉近來看，綠黃和褐色?!這兩條......(恕刪)真有你的, 拉力兄, 好樣的!! 綠黃條是連接到"中柱鎖警示燈", 深棕線是DC12v電源線。 開關就是黃色撥桿轉撥時壓到"感應器卡筍"而藉此接通電源, 得以讓中柱鎖警示燈亮起。 來人哪, 有料好文, 納入蒐庫, 另給5分奉上!!
rally2000125 wrote: 查出原因…是整個中柱鎖拉住鋼索的固定螺絲都斷了…如圖紅圈處螺絲消失了（原本應該是一個孔，卻被斷一節的螺絲給佔領...(恕刪)您這段是有看卻沒有懂?!!!!
不過哩, 藉由你這幾張圖顯示, 加上筆者自己先前處理過"[DIY] yamaha sv max125車尾燈恒亮之檢修", 而得以讓自己看出~~ 原來那個中柱鎖警示燈的開關, 跟『剎車感應器卡筍』是相同的開關方式。
有您的神助, 我也要趕緊處理自己 sv max125車車!!
眾裡尋她千百度，驀然回首，依舊對我不屑一顧!!
