新勁戰(2012)改汽車高壓線圈(安裝前量測)

已經是大叔的年紀了,還記得20出頭時很愛自己拆拆裝裝..那時候的東機、熊板和剛創版的小老婆,真的是很精彩
後來拼經濟,根本沒在顧機車

我的車手左開關總成,喇叭按鈕大概壞了8年,前叉軟到時時刻刻觸底,前卡鉗活塞卡死,碟盤磨到下限,傳動整個掛極速90km...balabala

一直到前陣子才認真想要整理他,畢竟我這幾年根本沒好好照顧他
到了這個年紀才在小老婆發文,也是頗有趣的

好了,開始正題
五期是噴射車系,跟我以前接觸的化油器不太一樣,不過高壓線圈是一樣的,構造都是變壓器
跟什麼白金點火、電容點火、全晶體點火都沒關係,送12V的電給高壓線圈即可,剩下的是CDI/EMU的事

MSD大家應該聽過,大部份是汽車在用的,若談機車,aRxxxx也有一堆評測
點火提前就不必了,改全取代不符合大叔對這台機車的預設
但加強點火卻可以試試

以前的改法是nsr用的玉免牌點火線圈+拔電阻/電阻改小
這次我想改汽車用的溼式考爾(請搜尋hitachi C6R-800)
二個方式
一是直接接高壓線圈的正負極
二是電阻正極(上)→電阻負極(下)→高壓線圈正極→高壓線圈負極
不清楚的可以先看這張圖
新勁戰(2012)改汽車高壓線圈(安裝前量測)

以下就是初級線圈和次級線圈+電阻的歐姆值
希望有電系比較強的人可以回覆大叔,這顆電阻加與不加有什麼影響(目前覺得沒影響,不想裝)

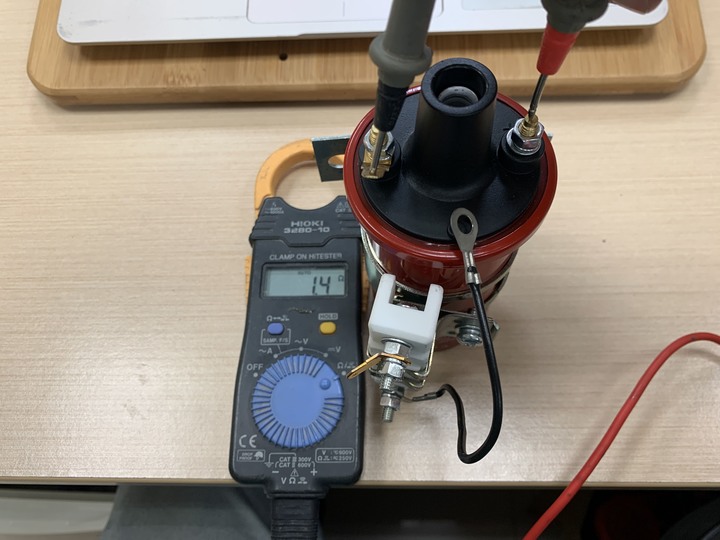

第一張:量測初級線圈(1.4歐)
新勁戰(2012)改汽車高壓線圈(安裝前量測)

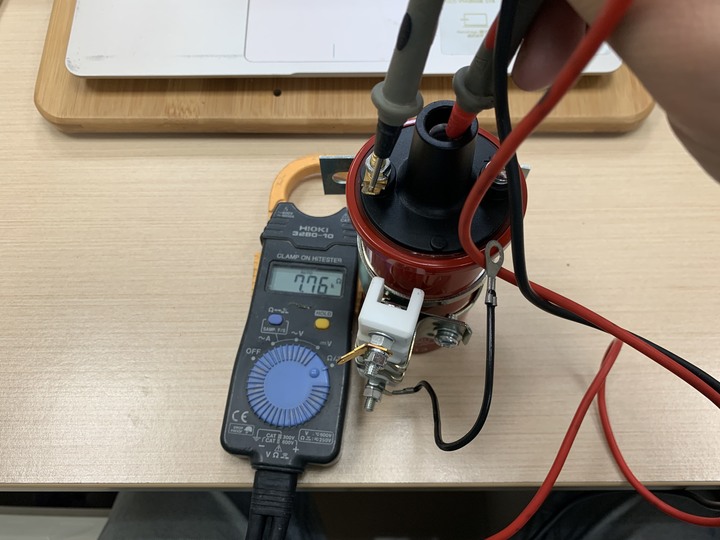

第二張:量測次級線圈(7.76歐)
新勁戰(2012)改汽車高壓線圈(安裝前量測)

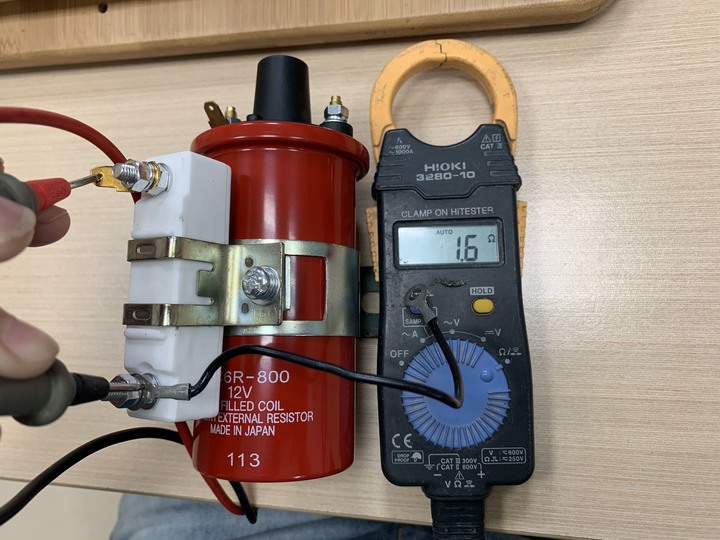

第三張:量測單電阻(1.6歐)
新勁戰(2012)改汽車高壓線圈(安裝前量測)

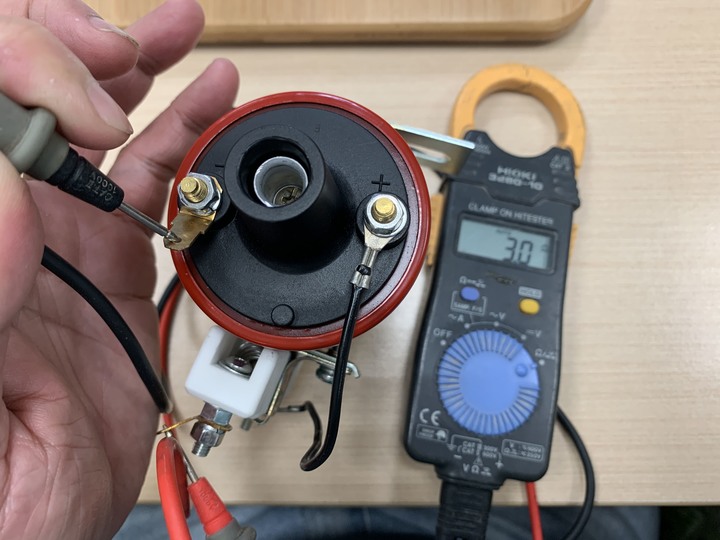

第四張:量測初級線圈+電阻(3.0歐)
新勁戰(2012)改汽車高壓線圈(安裝前量測)

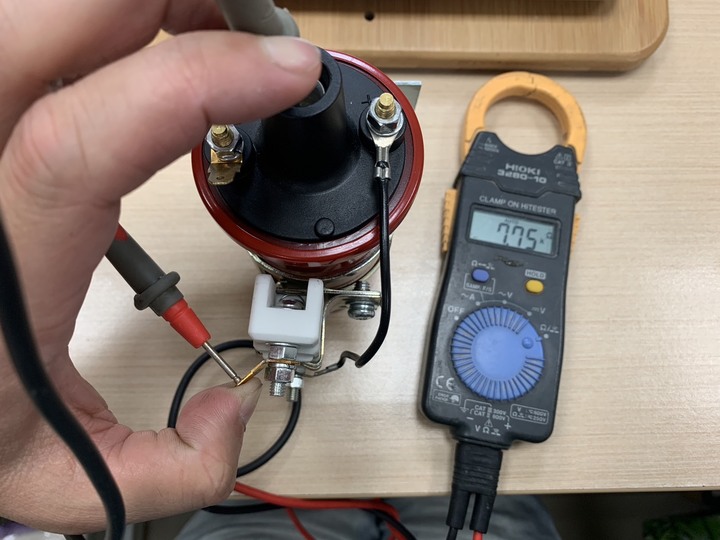

第五張:量測次級線圈+電阻(7.75歐)

新勁戰(2012)改汽車高壓線圈(安裝前量測)

感覺只有次級線圈&次級線圈+電阻在量測時的誤差較大,電阻串聯相加
比較正確的值是7.76歐(未加電阻)&7.76+1.6=7.92歐(加電阻)


基本上就是跟MSD一樣,我只查到簡單的資料,這顆高壓線圈電壓為45,000伏,我相信電壓提昇=點火性能提昇
燃燒會更完全(同時溫度應該也會提高,但原廠車應該可以cover的過)
一些早期汽車說改裝更高壓的點火線圈會打穿分電盤,但分電盤和汽缸不可相提並論,所以我直接忽略XDDD

另外提電盤,我記得以前化油器的電盤,凸點就一個,但改為五期噴射後,怎麼一堆很短的凸點?稀薄燃燒?
基本上曲軸轉二圈點火一次,這是不會變的
我認為這些電盤凸點應該會搭配曲軸感知器,除了負責點火的凸點外,其它凸點可能只是純噴油而不點火
在此前提下,改裝45,000伏的汽車溼式考爾,好處大於壞處(稀薄燃燒)
(壞處?完全燃燒造成缸溫過高&其它凸點噴的油不夠降溫?我認為考慮到這些,有點想太多)
所以溼式考爾之於我,是必備

至於改裝手法,溼式考爾+汽車用導線+8mm左右編織銅帶&外附熱縮套管含端子(diy具遮蔽功能的原廠汽車導線)+5歐左右的機車火星塞帽

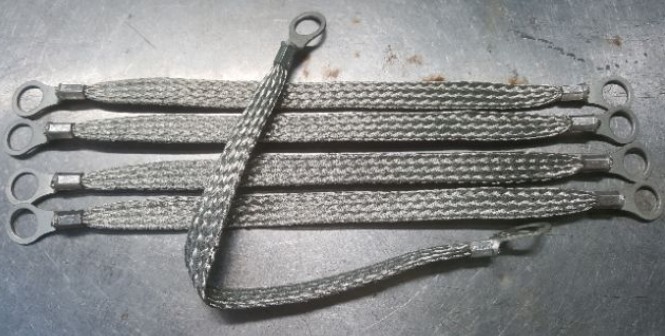

編織銅帶還沒買,借網路上的圖一用
新勁戰(2012)改汽車高壓線圈(安裝前量測)

最後,接地只需一端即可,二端接地是錯誤的,等於無效
2023-04-06 13:32 發佈
改這樣子是不錯

不過你的機油應該沒兩下就熱衰了
錯了

點火電極功率 要看 引擎設定
並不是愈大愈好..........
調愈大有可能馬力扭力下降

玩車這久基本觀念要升級........
無電阻值高壓線圈或是火星塞是有可能 造成 ECU 判定錯誤
使點火和噴油錯誤
買菜塑膠車怎樣都無所謂好嗎 會動可以買菜就好了 = =
點火改那麼強會不會打穿活塞啊??
塑膠車不需要改那麼大吧?

火星塞附近拉一條地線接電池負極不就好了!
點火要求的是穩定...不是要求大火吧!
Lavender Coffee

沒辦法不懂車如何點火如何燃燒,以為加大就行了,如那種自己裝可調強度線圈,亂調最大檔位而騎起來反變慢....

2023-04-08 0:04
3618 wrote:
改這樣子是不錯不過你...(恕刪)


如果裝了這顆溼式考爾導致機油熱衰
那應該說明原廠高壓線圈並沒完全燃燒

就換好一點的機油吧
hwr wrote:
點火改那麼強會不會打...(恕刪)


火星塞接地會把火星塞往外墊
建議車台或啟動馬達拉一條回去就好
Lavender Coffee wrote:
錯了 點火電極功率 ...(恕刪)


這有點大哉問
點火強度(伏特)的確與壓縮比有關
我也認為改了絕對與「壓縮比vs高壓線圈的伏特值曲線圖」理論不符
but…改了就改了,當實驗也不錯

另外,我以前有改過火星塞帽的阻值(玉兔牌)
也有拔過原廠火星塞帽的陶瓷電阻
後來還是覺得玉兔牌好用

關於你說的無阻值火星塞或高壓線圈,有些需要修正..我補充如下

1.火星塞帽我用光陽的,大概5歐?5k歐?
(忘了..懶得查)
2.火星塞我選7R的原廠貨,並非無阻值
3.高壓線圈本身即有阻值,我目前也還沒決定附上的陶瓷電阻要不要再加裝上去
(初級線圈1.4歐+陶瓷電阻1.6歐,前面已講過了)

以上三者,要嘛沒變,要嘛偷阻值

而且我已預設要加遮蔽銅網並接地,試圖將干擾降到最低(我會先用汽車原廠線去測試,有干擾才會加遮蔽銅網)

在還未有明確證據顯示會
造成ECU判定錯誤
使點火和噴油錯誤的前提下
這樣的說法容易誤導賞文者
如果願意分享一些好的知識理論,對討論會更有幫助

網路搜尋一下也有很多關於火星塞帽阻值與火星塞有無阻值的分享文章..
反而是討論高壓線圈構造原理的文章少很多,大部分是改裝品的分享文
有興趣的朋友可以查查機車改裝用的,有些會標示45,000V,跟我這顆一樣
(只是我這顆是汽車用的,尺寸大很多)
從汽車著手也可以找到不少好文章
lkk5682000

光陽的火星塞帽,5k歐。

2023-04-07 10:39

化油器勁戰才有機會放大成功最起碼供油調教道具多部品多

噴射勁戰不動電腦改來改去終究得跟進原廠點火值而且不會差太遠.......等於兜了一圈

準備雞排板凳中
以前我在豪邁上裝過類似的高壓線圈,雄獅的副廠品,一樣這種罐狀的。改完後無感...

基本上,CDI跟TCI(原理同白金點火、大多噴射及汽車用)用的點火線圈不一樣,CDI是電容放電時促使高壓線圈發高電壓、TCI是平時高壓線圈一次側充磁,白金接點斷開瞬間,磁場崩潰發出高電壓。

那一次阻抗太低,不見得是好事。若沒加上電阻,12V/1.4歐=8.57A,勁戰發電量再大都不夠高壓線圈使用;若是加上電阻,12V/3歐=4A,合理一些。
二次阻抗太低也不是好事,建議沿用原廠火星塞帽以及有R的火星塞,不然怕干擾太大連ECU都被波及。

而勁戰上電盤那些凸點是曲軸位置判斷用的,ECU知道凸點在哪就好,車主不用管他。跟稀薄燃燒無關。

另外ARF沒有變,其實原廠系統就能很好的做好點火這件事,我也建議直接改ECU,以下連結是我的改裝經驗,現在還用得好好的。
https://forum.jorsindo.com/thread-2509440-1-1.html

這篇也很值得參考,因為點火也不是越強越好。
https://forum.jorsindo.com/thread-2489415-1-1.html
