【DIY】Force 155 換LED大燈燈泡

這次來安裝測試一款朋友訂做的LED燈泡

1.光形歐規切線(不刺眼
2.可以裝防水套(燈殼不起霧 不進砂 不進水
3.總亮度2~3倍
4.開遠燈時近燈同亮(這個露天有找到就請他自己買,關鍵字: FORCE 遠近同步)

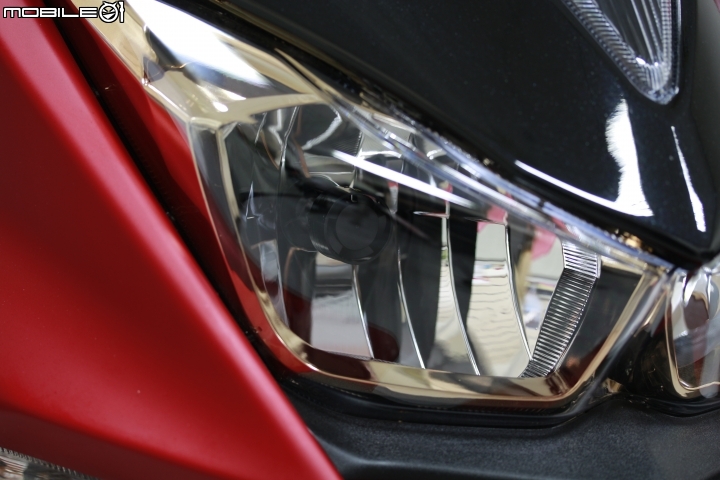

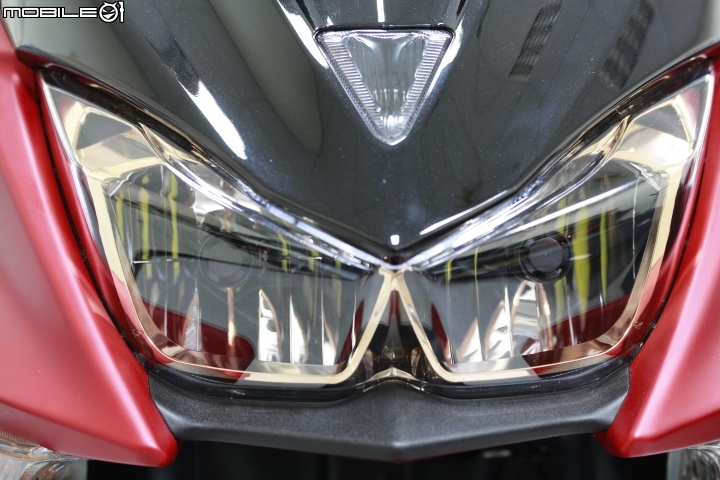

主角就是最近YAMAHA新出的車款FROCE 155

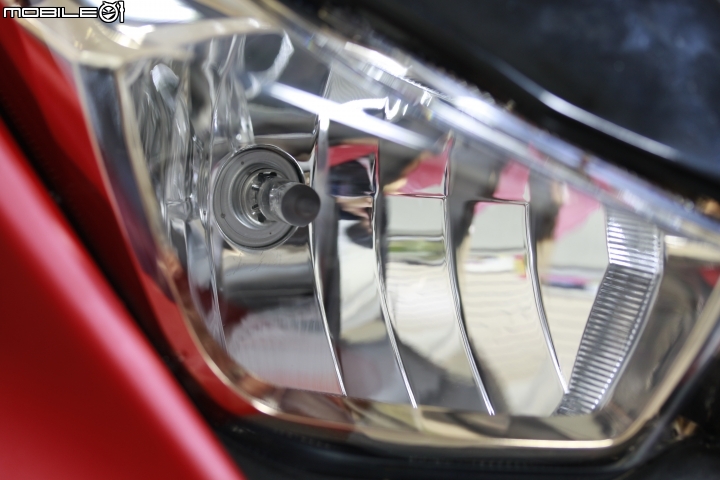

大燈燈泡是55W H7規格的燈泡,大燈左邊遠光燈,右邊近光燈

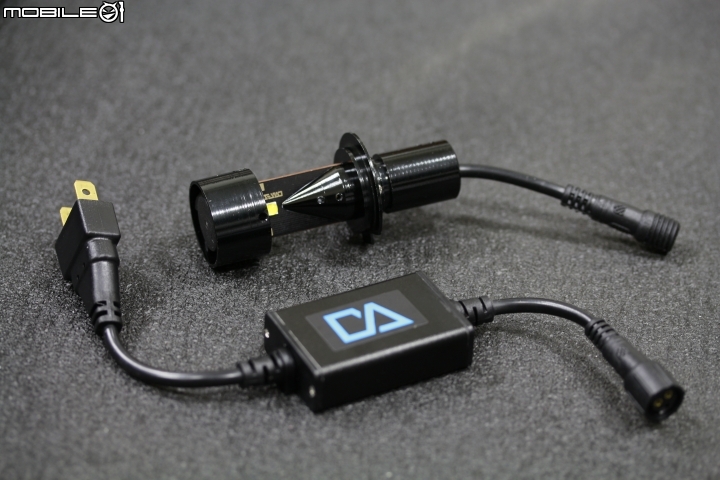

再來就是這個朋友設計訂做的LED ,LED晶片是CREE XHP,功率26W


拆車殼安裝囉,需要工具:1支10mm T桿,梅花起子T20/T25,小支一字起子

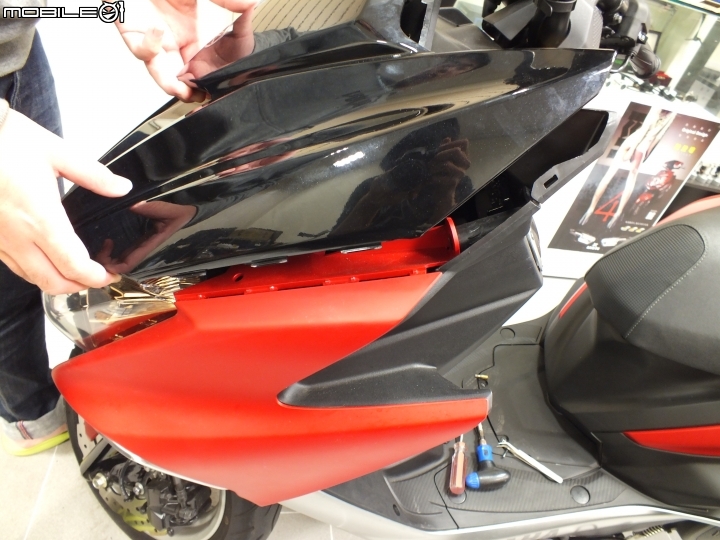

先拆大盾牌,超級難拆,做的很密合,需要比較大力

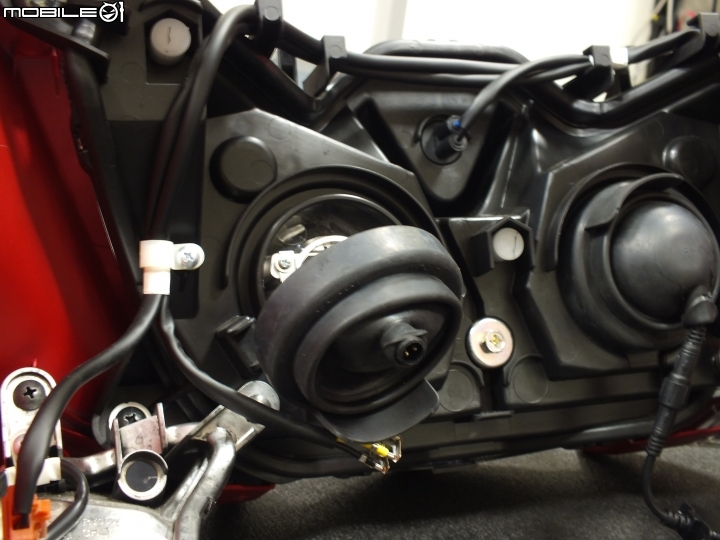

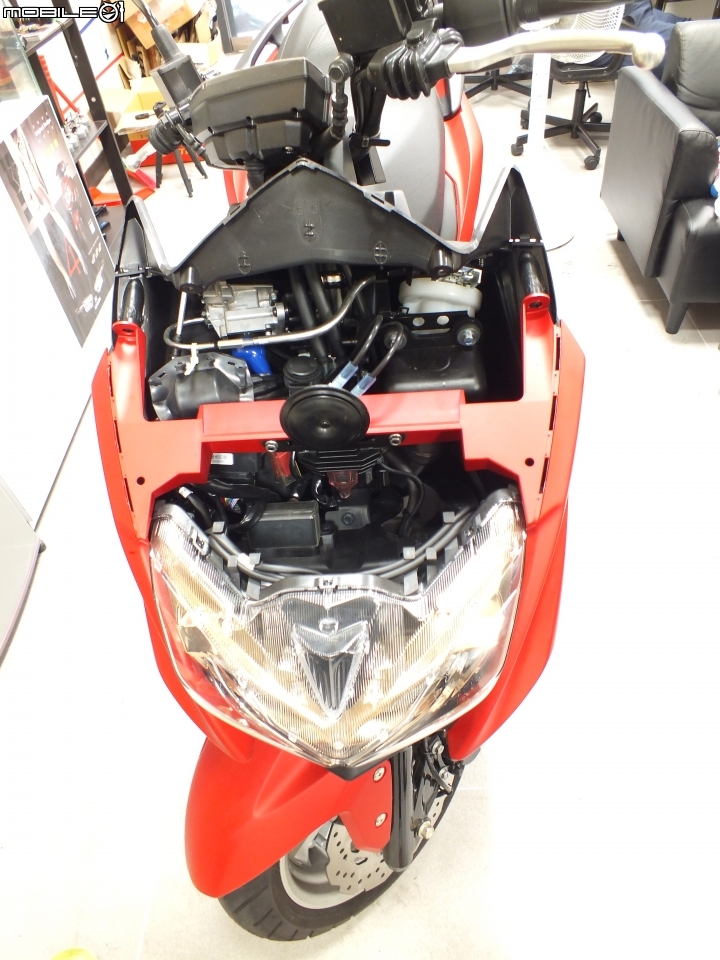

盾牌拆下來後就可以看到燈泡了,不過燈裝不進去,所以H殼還是要拆下來

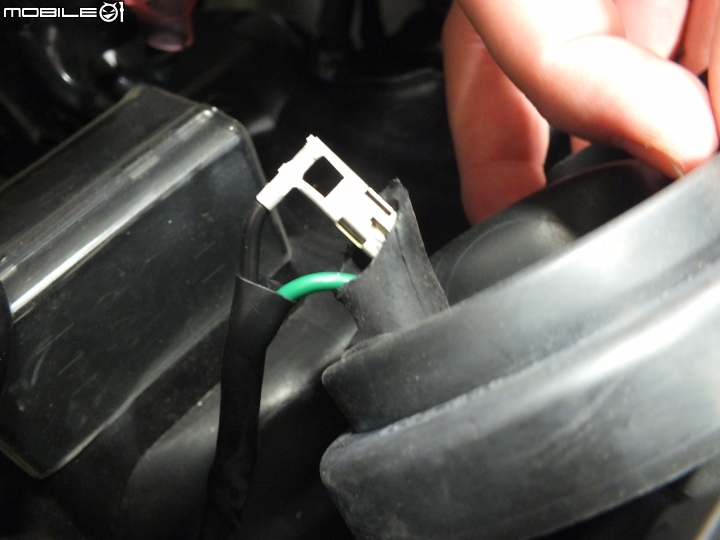

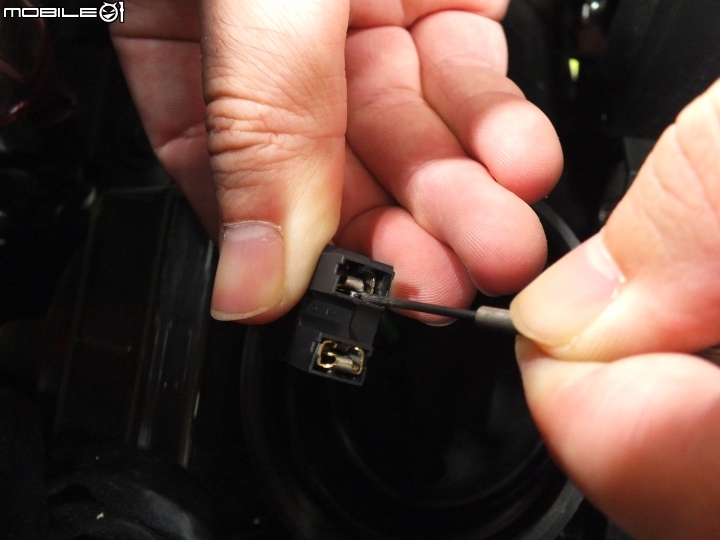

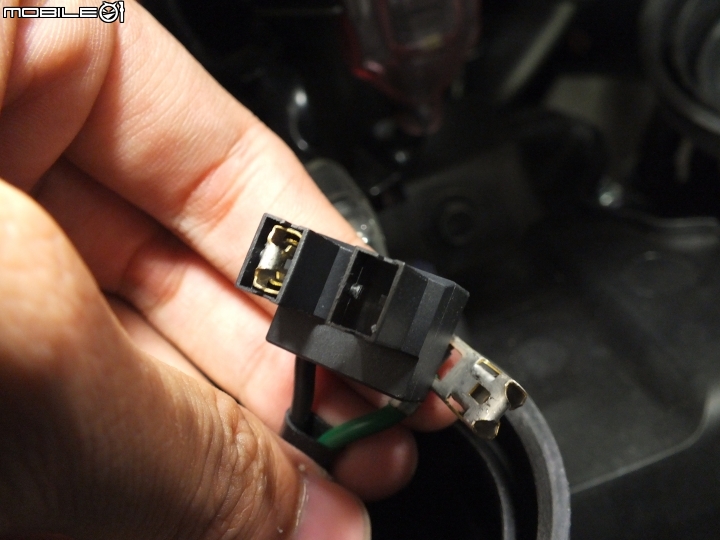

拆下來後這個插座 用一字起子把PIN退出來

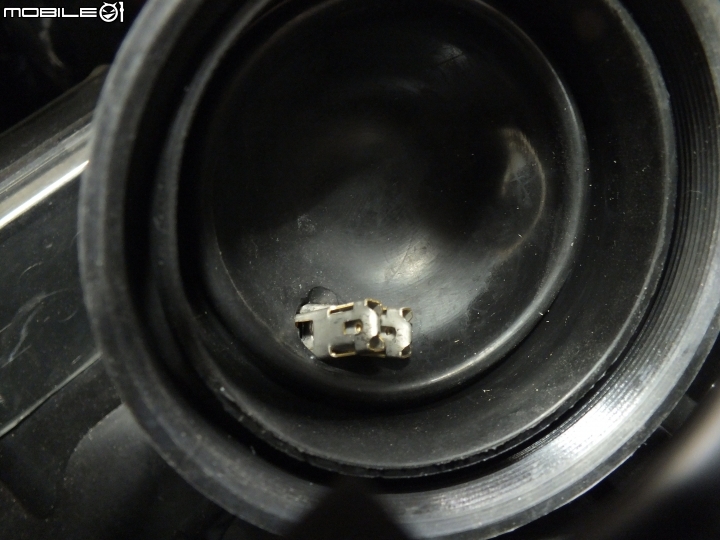

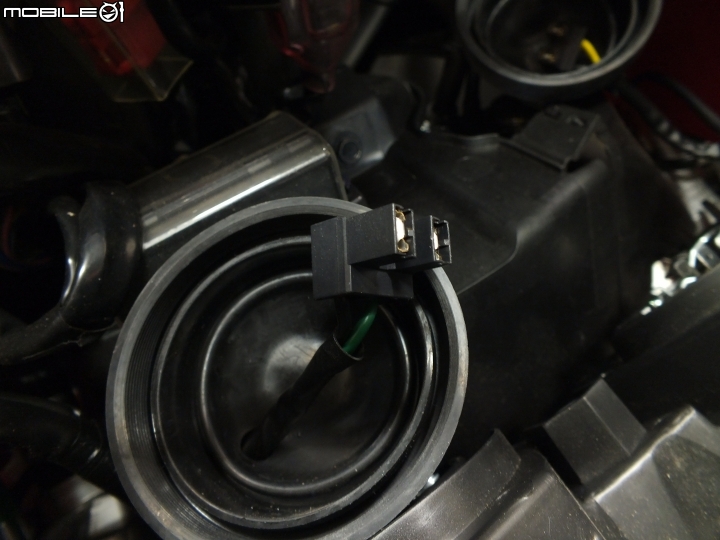

因為LED燈的線要穿過這個防水套 線要退出來

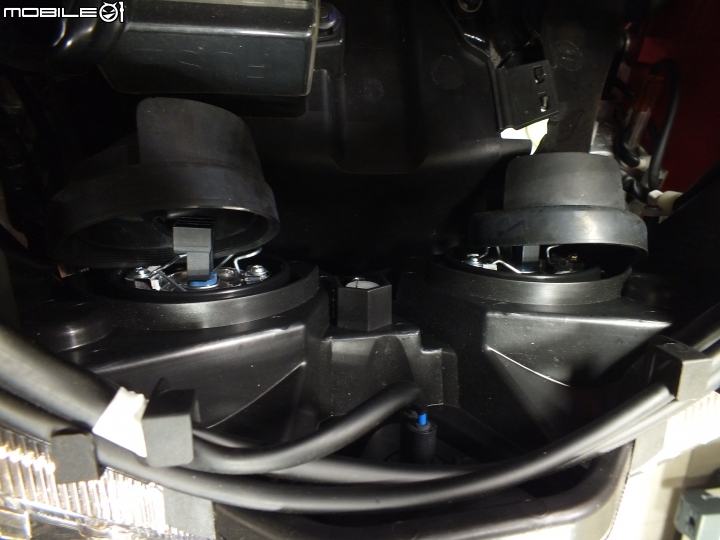

壓下彈簧扣

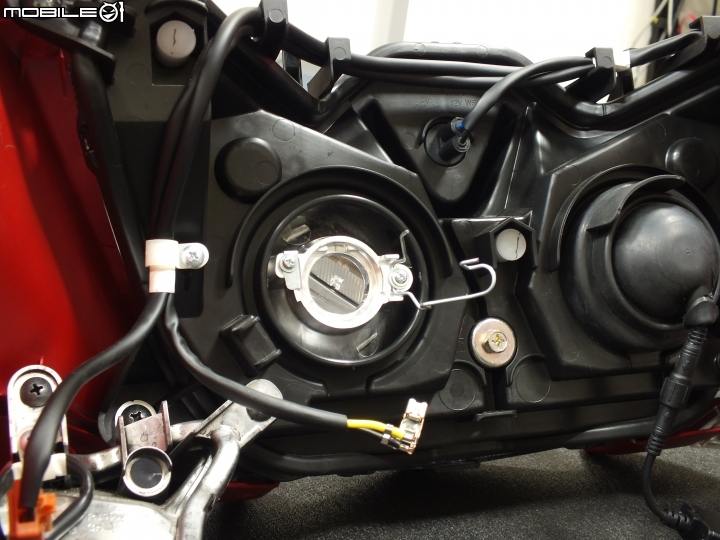

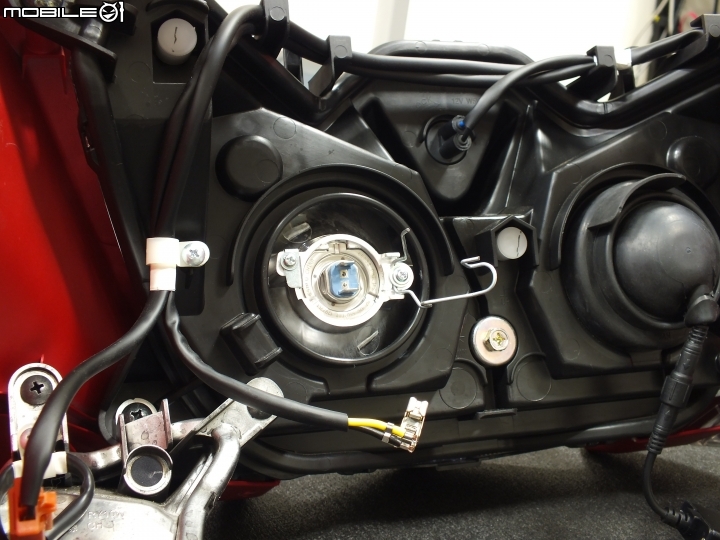

燈泡拿出來

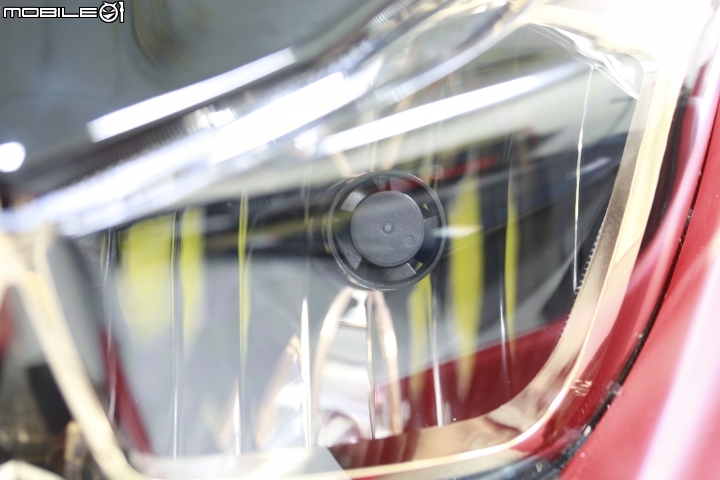

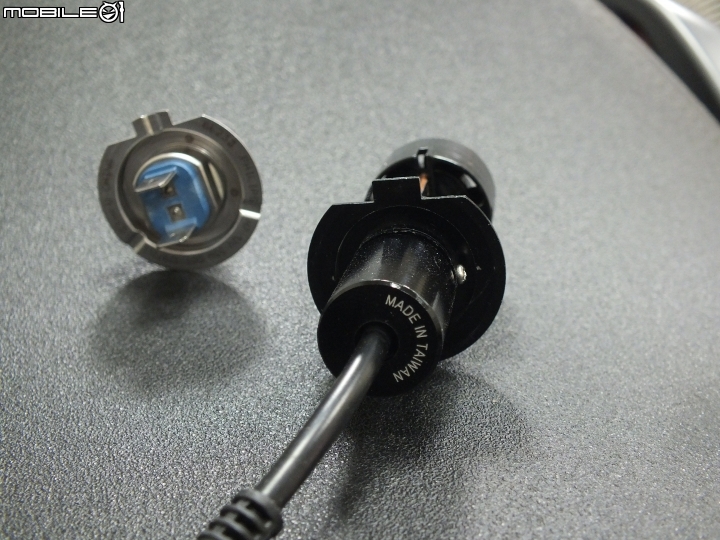

LED燈的腳跟原本的H7一樣

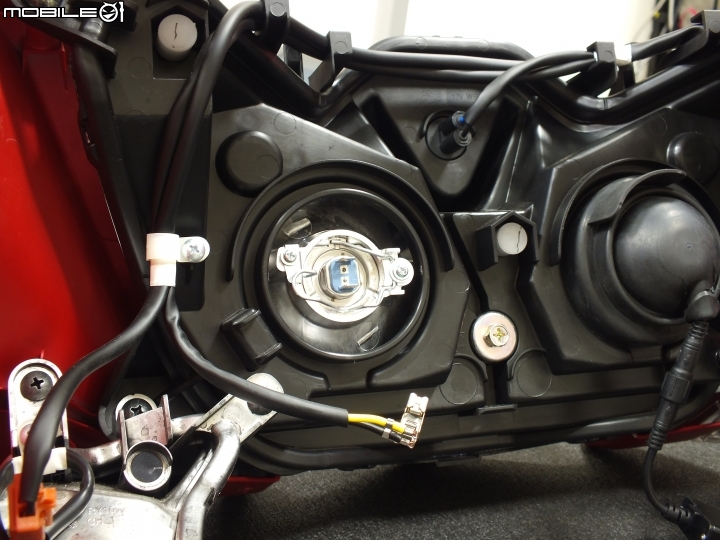

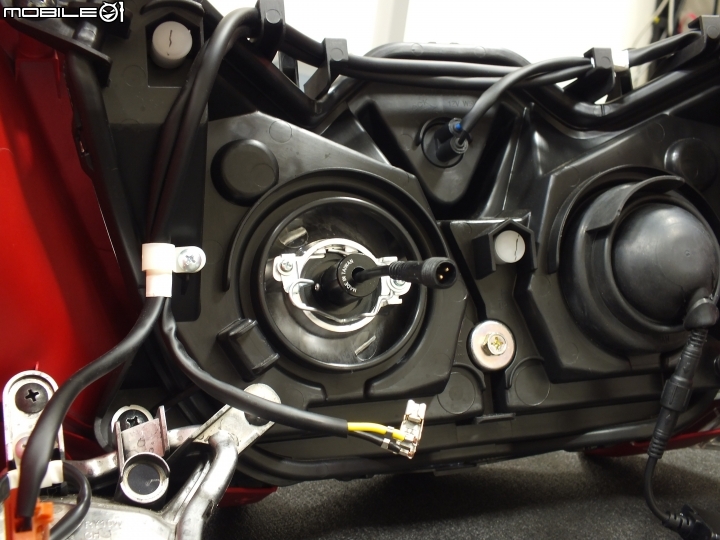

對準腳插進去


再來把LED後面那根線插進去防水罩的洞裡


插頭再用絕緣膠帶貼綁起來

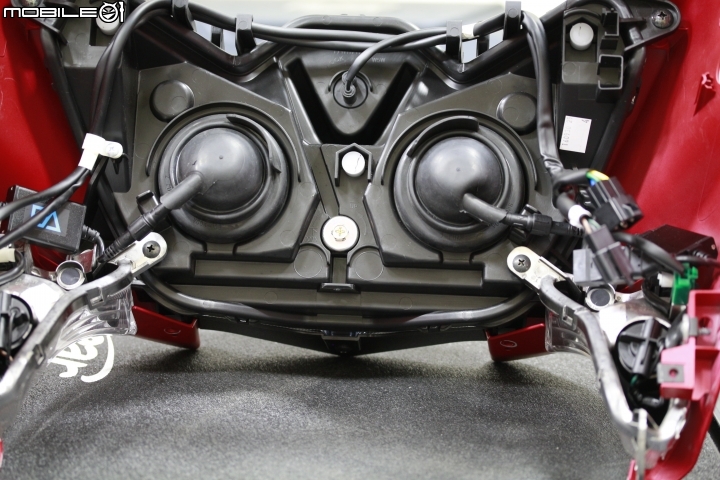

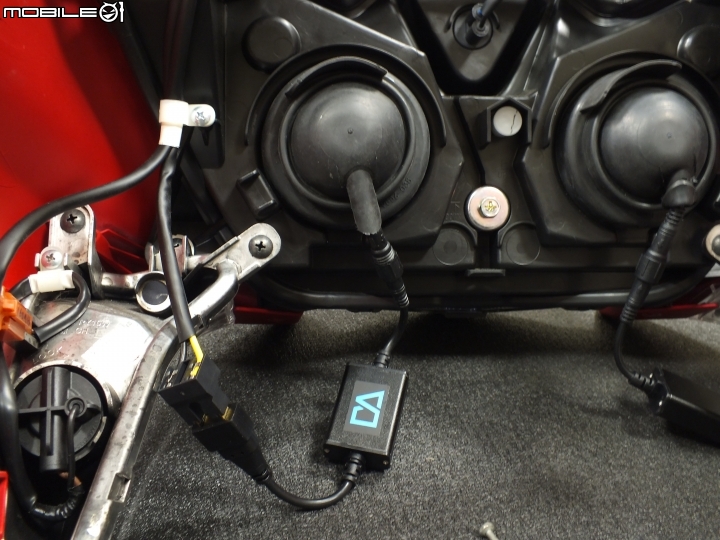

再把LED 驅動盒在左右兩邊固定就好囉~

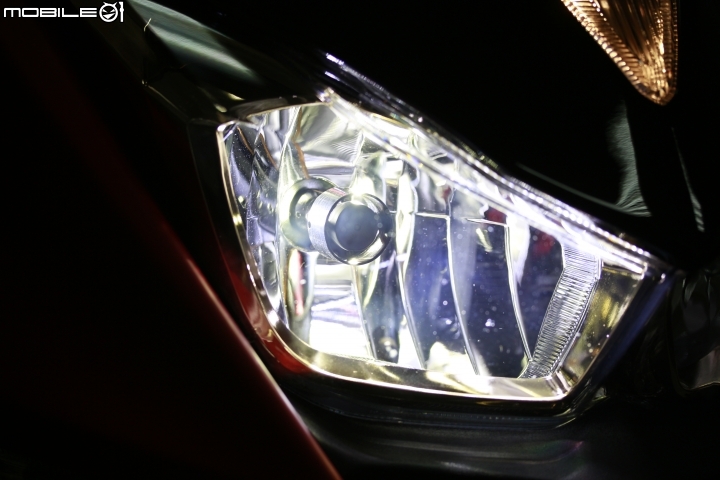

安裝上車點亮 通電沒問題就可以鎖起來了






完工~

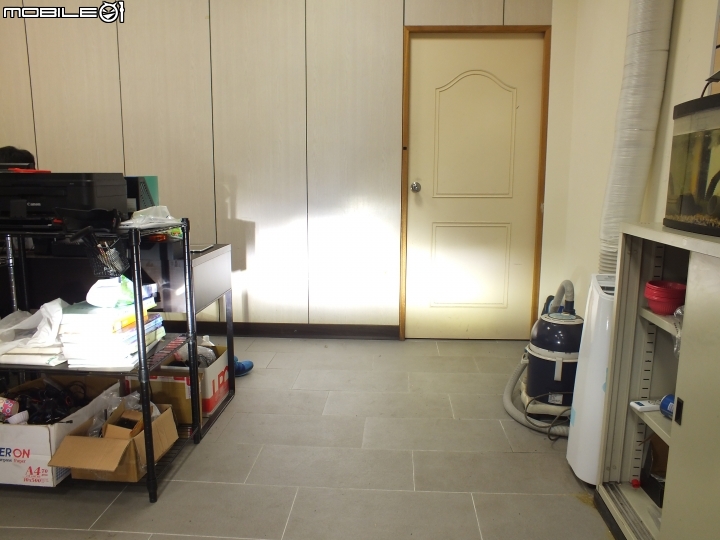

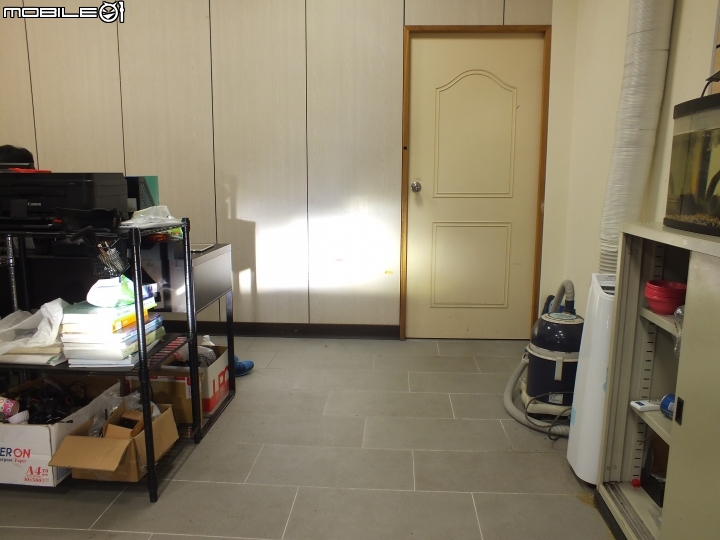

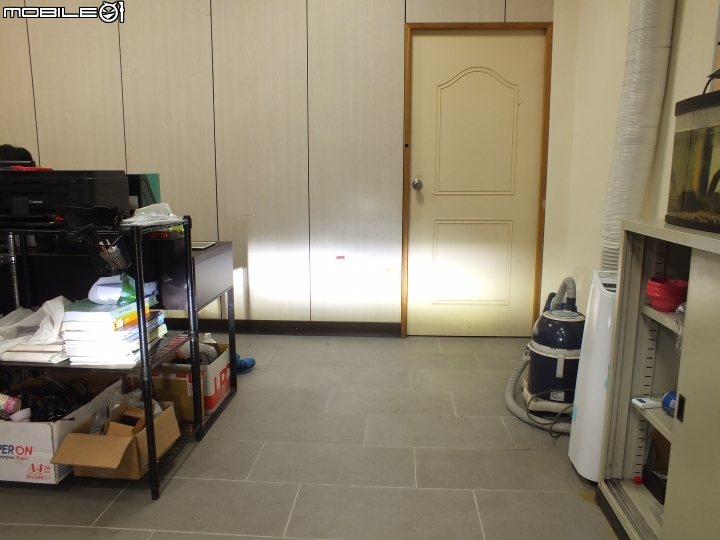

牆壁測試

近光


遠光


遠光+近光

原廠亮遠燈後 近光燈就會熄滅
我是遠近燈開關按一半測試,找一下網拍已經有在賣遠燈=亮遠+近燈的直上線組了
改LED 26W*2=52W 開遠燈時一起亮也不用擔心耗電量
有需要的應該也可以自己改

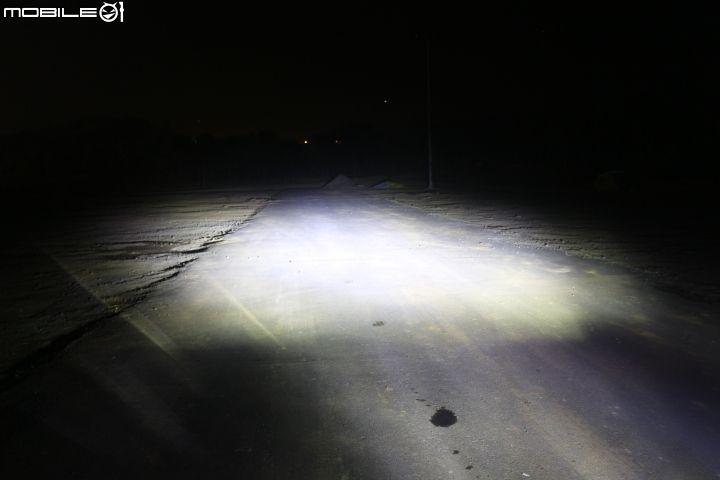

道路測試

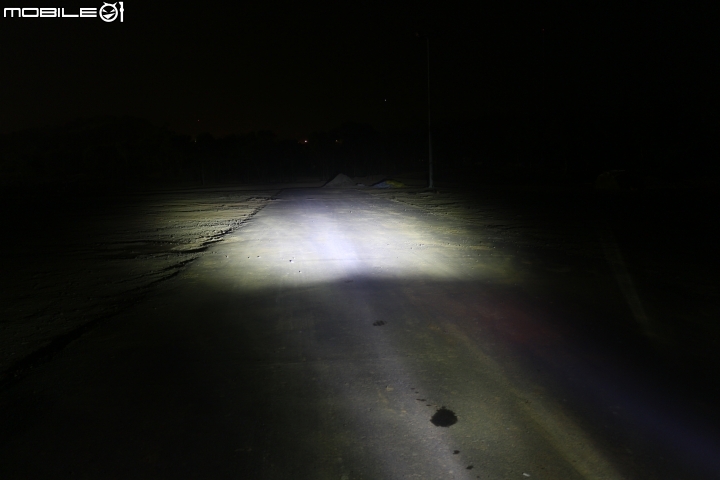

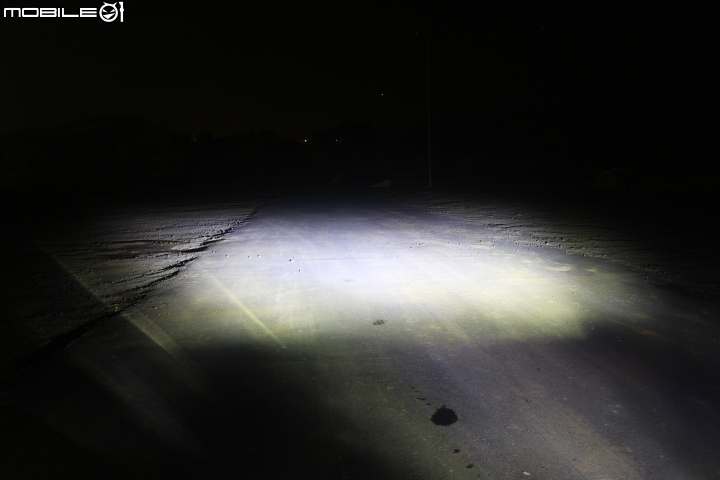

近光

光形跟原廠配的燈泡幾乎一模一樣,有切線站在前方也不會刺眼
YAMAHA這次真的設計得不錯,近燈打出去非常廣

遠光



遠光=近光+遠光

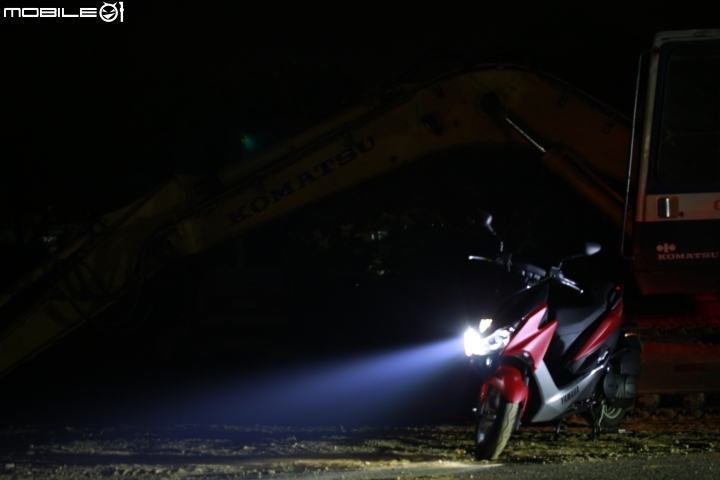

最後來張模糊照 第一次用單眼不知道為什麼鏡頭看得跟拍的焦距不太一樣

2016-12-22 17:24 發佈
讚喔 很厲害 (^^♪

火疾風 wrote:
這次來安裝測試一款...(恕刪)


補一個歐規配光結果


雖然我知道這是德安葉佩雯

我還是要說德安或許不是最亮的

他的亮度只比魚眼+HID差一點

但是最重要的是不打鳥,不影響其他用路人

且光型也集中
真的...我真的超賭爛把頭燈改的亮死人的那種...每次遇到根本幾乎看不到路...我覺得適當就好...一般根本就夠用了
您好,可以PO圖教一下H殻怎麼缷下來嗎?我每次都只拆到大盾就不會拆了,有那幾個鎖點要注意的呢?謝謝~
分享還丟出配光結果...葉佩雯無誤!

火疾風 wrote:
這次來安裝測試一款...(恕刪)

barry-m wrote:
您好,可以PO圖教...(恕刪)


你可以上YOUTUBE搜尋 DALED FORCE 155 安裝 XLED H4 V1 LED 大燈 教學

有解釋怎麼拆殼

H殼內部的倒扣用一字起子稍微敲起來 在一隻手把殼從內往外推就能慢慢拆起來了
WHY 要同時亮遠光燈
不懂
是近光燈 非常暗嗎
遠光燈恆時全亮
不論光型切線如何
遠光燈就是遠光燈照向遠方的功能
如何能讓對向車
好好看路
???

ysl63lv wrote:
WHY 要同時亮遠...(恕刪)

01首頁不是就有文章了嗎... 一起亮不是為了進燈更亮而是為了近燈更廣阿 冏
