[請問] yamaha sv max125 排氣管, 更換, 拆卸 / 裝上 ??

splendors
個人積分：3416分
文章編號：57867357

3416分

樓主

2015-10-19 8:13

敝人曾經，DIY 換過 RS100 排氣管及悍將125 / 4V 排氣管，那 2次更換過程滿直覺好上手作更換。 for e.g. sym 悍將 F1/4V 125 (2003年份) 重新整理記實

但是，這次更換 sv max 125 排氣管，排氣管頭段 / 排氣管固定三角鐵片，二次排放癈氣盒 (移裝) + 二次排放癈氣管 (*3條) ...，耗費大量心思 / 力氣。

尤其在排氣管頭段卸開 / 裝上的過程，是敝人菜鳥等級的拆裝角度或手路有誤？？

謝謝指導先～

2015-10-19 8:13 發佈

文章關鍵字 yamaha sv max125 排氣管

2011金排球

2011金排球
個人積分：178分
文章編號：57869230

178分

2樓

2015-10-19 10:45

老車難免車台或支架變形走鐘
我的那台今年去換胎
裝回的時候也看老闆大粒汗小粒汗的
似乎鎖孔很難對上的樣子
有的還拿大起子去撬才鎖上
自己弄可能要多點耐心試幾次了

Philips0924

Philips0924
個人積分：905分
文章編號：57869742

905分

3樓

2015-10-19 11:19

前段鎖點倒沒甚麼問題，我家那台對後三角鐵那塊鎖點與引擎有些不準。光是要鎖回三角鐵得另外兩隻螺絲就花了我不少時間。

splendors

splendors
個人積分：3416分
文章編號：57870270

3416分

樓主

2015-10-19 11:52

2011金排球 wrote: 老車難免車台或支架變形走鐘我的那台今年去換胎裝回的時候也看老闆大粒汗小粒汗的似乎鎖孔很難對上的樣子有的還拿大起子去撬才鎖上...(恕刪)

是喔 ?!

先前, 敝人這台 sv max125 每隔 3年左右, 請相同店家換後輪胎, 看老闆師傅邊跟我聊天邊拆排氣管及更換後輪.. 似乎輕鬆有餘~...

Philips0924 wrote: 前段鎖點倒沒甚麼問題，我家那台對後三角鐵那塊鎖點與引擎有些不準。光是要鎖回三角鐵得另外兩隻螺絲就花了我不少時間。...(恕刪)

嗯~ 謝謝分享經驗。

由您描述反觀自身拆換情況, 敝人尚未遇到, 但有可能是排氣管接口的接上~ 就已卡住於此... XD~
現在, 我發覺 sv max125 排氣管之拆 / 換之轉寰活動工作空間滿窄的, 滿容易卡東卡西的。
　

Cheers.

眾裡尋她千百度，驀然回首，依舊對我不屑一顧!!

splendors

splendors
個人積分：3416分
文章編號：57873370

3416分

樓主

2015-10-19 15:56

splendors wrote: 現在, 我發覺 sv max125 排氣管之拆 / 換之轉寰活動工作空間滿窄的, 滿容易卡東卡西的。...(恕刪)

吼~ 已發現到細微處的眉角拉~~

首先要注意, 一大片三角形鐵座的上方 12號螺絲, 務必要鬆開。不管是要拆卸排氣管之引擎接口之前, 或者正要裝上排氣管的引擎接口之時。原來, 敝人就是被卡在這塊 [三角鐵片]。

再者, 排氣管接口的 2根螺絲座要拆移時.. 左手務必穩穩地扶著排氣管略上抬一點點鬆開引擎接口.. 得讓~勾環形狀~那一根螺柱 (不是~ C 型的那根), 再小心地邊抬邊拖出引擎接口處。作此動作過程時, 一大片三角形鐵座的上方 12號螺絲, 已經鬆開, 不然, 整根排氣管的拆 / 換之轉寰活動工作空間滿窄的, 滿容易卡東卡西...。

繼續, 排氣管接口的 2根螺絲座要裝入 / 裝回時.. 確認一大片三角形鐵座的上方 12號螺絲, 已經鬆開, 先將排氣略略抬高一些些, 排氣管引擎接口的 C 型開放螺絲柱扣, 先套入, 接續另一端接口的~勾環形狀~那一根螺柱再套入。

(後續, 再補述..)

Cheers.

眾裡尋她千百度，驀然回首，依舊對我不屑一顧!!

splendors

splendors
個人積分：3416分
文章編號：57874658

3416分

樓主

2015-10-19 17:21

splendors wrote: 吼~ 已發現到細微處的眉角拉~~...(恕刪)

是可以裝回去, 但排氣聲音部份~ 似乎有給它粉大聲到~ 好像排氣管漏氣一般... 趴~ 趴~ 趴... 車車若是騎在市區街道, 將會呈現~ 車未到, 聲先到的窘境。繼續調整中...

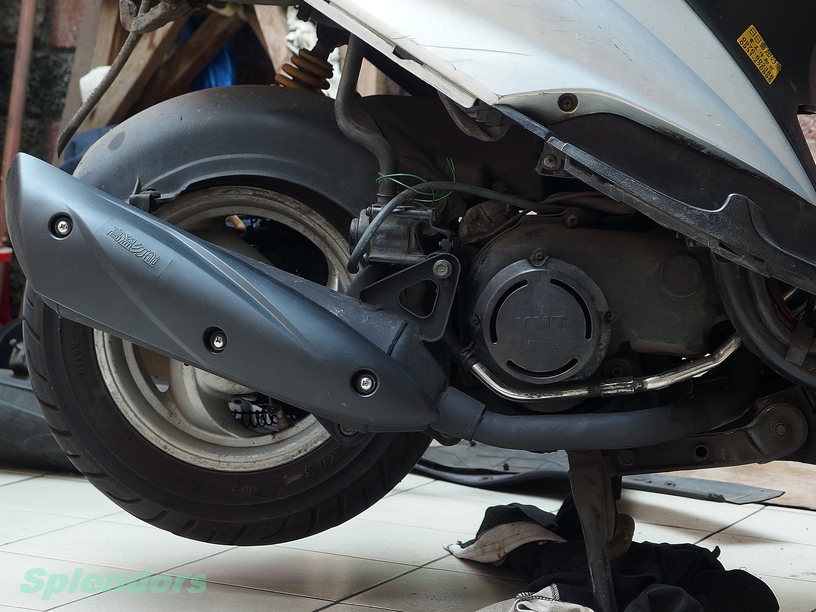

(剛接上的, 半完成圖)

Cheers.

眾裡尋她千百度，驀然回首，依舊對我不屑一顧!!

splendors

splendors
個人積分：3416分
文章編號：57878606

3416分

樓主

2015-10-19 23:18

splendors wrote: 是可以裝回去, 但排氣聲音部份~ 似乎有給它粉大聲到~ 好像排氣管漏氣一般... 趴~ 趴~ 趴... ...(恕刪)

重裝~ 副廠全新排氣管... 情況依然... 好像排氣管漏氣一般... 趴~ 趴~ 趴...

細細回想, 心中尚有一個疑點..，那就是~ 近日, 初次拆卸舊排氣管下來後，卻沒看到舊的『排氣管墊片』在引擎排氣孔螺紋內, 當時也盯瞄引擎排氣螺紋口, 就是挖摳不出舊的『排氣管墊片』, 是本來設計就這樣的嗎？還是之前修車店家或機車行忘記裝回『排氣管墊片』呢？

所以, 當時購入的副廠全新排氣管, 也有一併請賣家免費附贈一片『排氣管墊片』, 現今因為發現拆卸舊排氣管移開時, 沒挖摳出舊的『排氣管墊片』, 所以~ 目前裝上副廠全新排氣管時, 全新的『排氣管墊片』還留置狀態 / 沒裝入。

現在, 蒐找網路~　有發現到這一篇～ DIY 換新風光的後煞車皮, 但全部用好後，卻發現排氣管前段會漏氣... 。
(待續... to be continued ~)

Cheers.

眾裡尋她千百度，驀然回首，依舊對我不屑一顧!!

liuszuping

liuszuping
個人積分：5分
文章編號：57892527

5分

8樓

2015-10-20 23:21

這個系列的車種確實排氣管不好安裝缸頭那兩個螺絲帽處尤其難鎖(施力空間很狹隘如果是活動套筒稍大也套不進去)
多數T桿無角度失力或是失力失準或是T桿太長
建議您先拆下來重新安裝

1.如果沒有頂高機拿幾個薄紙盒墊著將車身倒下安裝套上排氣管難易度差恨多而且密合度差很多

2.後方排氣管那幾支螺絲先鎖幾圈含住就好要保持排氣管可以微調位置為重點先鎖前段缸頭那兩螺帽

3.用T桿慢慢逼緊缸頭兩螺帽(不要到最緊) 後方排氣管螺絲稍微再上幾圈

4.依此要領將缸頭螺帽確實鎖緊最後才將排氣管後段螺絲確實鎖緊

5.缸頭處密合為重點 / 墊片應在缸頭內一樣倒車比較好挖 / 上方二次先固定上排氣管等排氣管確實固定再套上管路即可

splendors

splendors
個人積分：3416分
文章編號：57899095

3416分

樓主

2015-10-21 12:48

liuszuping wrote: 這個系列的車種確實排氣管不好安裝缸頭那兩個螺絲帽處尤其難鎖(施力空間很狹隘如果是活動套筒稍大也套不進去)
多數T桿無角度失力或是失力失準或是T桿太長
建議您先拆下來重新安裝

1.如果沒有頂高機拿幾個薄紙盒墊著將車身倒下安裝套上排氣管難易度差恨多而且密合度差很多

2.後方排氣管那幾支螺絲先鎖幾圈含住就好要保持排氣管可以微調位置為重點先鎖前段缸頭那兩螺帽

3.用T桿慢慢逼緊缸頭兩螺帽(不要到最緊) 後方排氣管螺絲稍微再上幾圈

4.依此要領將缸頭螺帽確實鎖緊最後才將排氣管後段螺絲確實鎖緊

5.缸頭處密合為重點 / 墊片應在缸頭內一樣倒車比較好挖 / 上方二次先固定上排氣管等排氣管確實固定再套上管路即可...(恕刪)

中肯回應, 實用經驗好文納收 / +1票。

幸運的是, 敝人胯下的車車排氣管組件, 並無明顯的變形及扭曲現象, 拆移 / 裝上.. 雖然較費工 (搞肛)。

謝謝回應, 尤其是經驗分享 / 敢蝦有你, 有泥呷賀 ... 又再次鼓舞我這位菜菜鳥之拆換排氣管之能力及能耐。後續, 等敝人的蒐找 DIY分享文及實際處理~

Cheers.

眾裡尋她千百度，驀然回首，依舊對我不屑一顧!!

nomoneynoproblem

nomoneynoproblem
個人積分：84分
文章編號：57900391

84分

10樓

2015-10-21 14:23

2分(1/4")T竿+萬向頭+套筒可勝任EV4缸頭螺母!

1.缸頭M6螺母輕含緊.
2.鎖其中一顆若沒漏氣,就繼續鎖緊..若否則再放鬆換顆鎖.
3.再把筒身的M8螺栓鎖緊.
此為車行基本功,但花錢修車過程不一定會傳授.

YAMAHA車系如果照2陽車款直接鎖緊,有50%會漏氣.

經手過好多輛YAMAHA4T車,排氣管墊片有夠耐用都不用換也不會掉,
反觀2陽石棉墊片多拆裝幾次就會漏氣,$20/片
