迅光DIY 啟動繼電器

繼本篇文章
迅光無法電發 請教 後
因為更換了一些零件 特別分享於此供大家參考
也當做自己的一個記憶

首先 基本工具

1: 10號T桿 (拆馬筒+(拆啟動繼電器螺絲)
2: 螺絲起子 <<找不到標準的 將就的用了這一支
3: 火星塞套筒+板手 隨車工具 (拆火星塞)
4: L型起子+套筒 (拆整流器)


拆馬筒 就不多說了 迅光螺絲很多 累.................

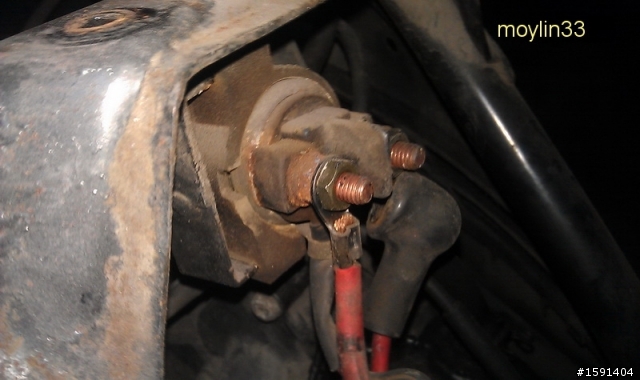

來個繼電器特寫 燈光昏暗

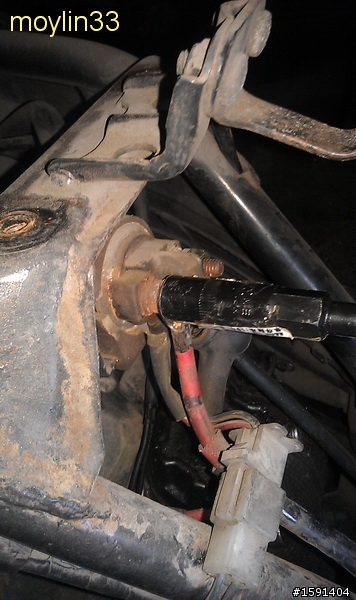

拆光了馬筒跟坐墊前胸蓋 發現繼電器在汽缸上頭 很多銹...

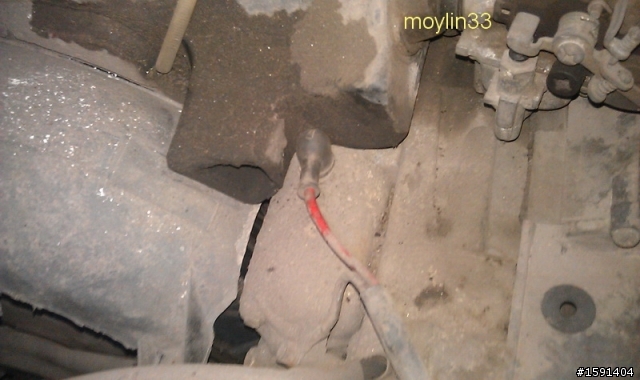

如一開始引述的標題 一直以為是啟動馬達壞掉 所以也來張特寫吧 雖然最後沒有換到
查了一下 這顆馬達還不便宜呢

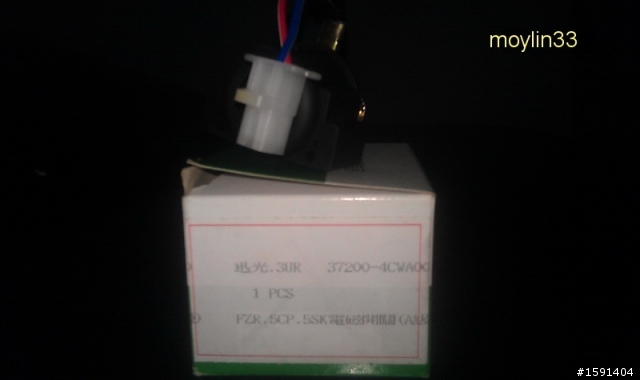

10號T桿 逆時針轉 拆下來 換新的上去 新的

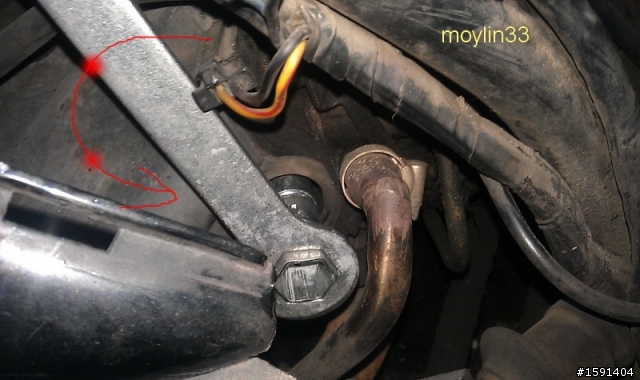

前胸蓋都拆了 同場加映更換火星塞 套入火星塞套筒 按紅色方向轉開它

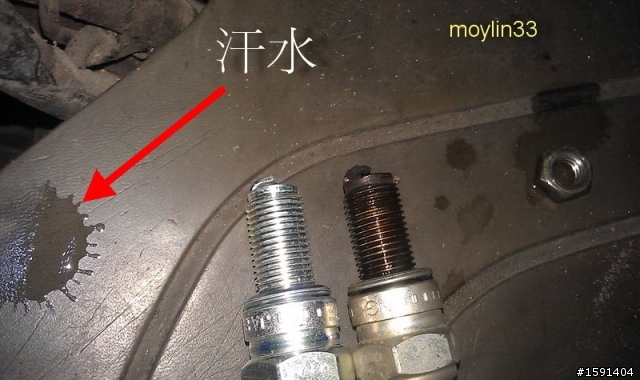

舊的非常可怕 N年沒換了 看起來是吃機油了 此時也滴下了我的汗水

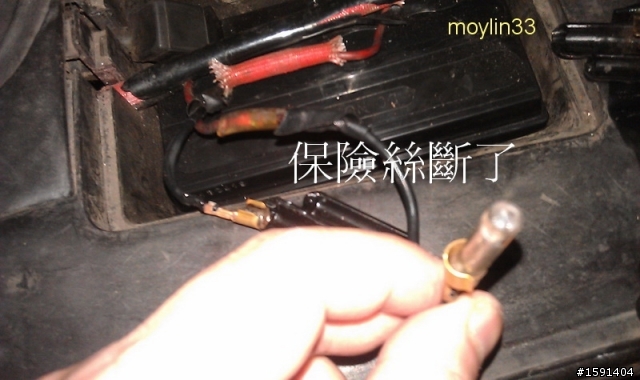

引言標題的關鍵出現了 白換了繼電器 還好不貴 慶幸沒買馬達來換 不然就了 發不動的原因是這個 有點失焦......


想說為什麼容易燒掉呢 回充電壓嗎 量了一下也還ok 為了以防萬一 乾脆一鼓作氣把整流器也換了

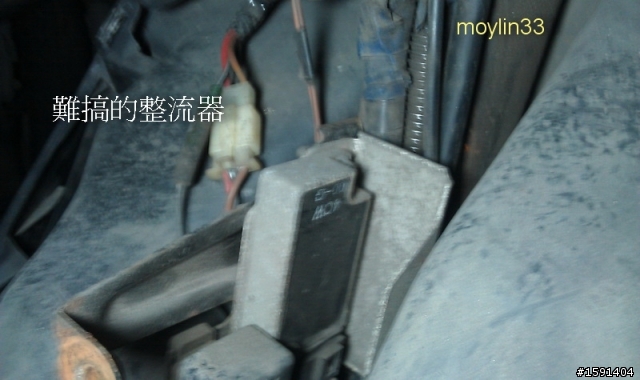

這次要拆斜板了 一樣過程忽略 因為螺絲不少根..... 來了 特寫照片

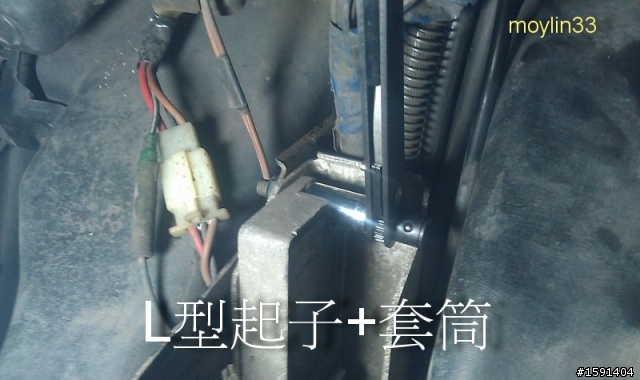

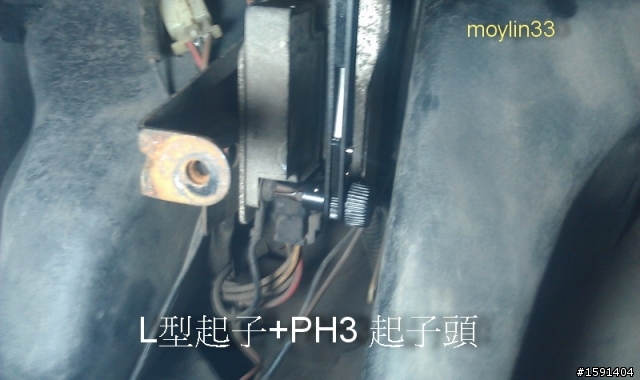

拆到這 我發現T桿伸不進去 馬上上網查資料 發現01有文章介紹 所以L型板手上場了
這台有點怪 一顆十字 一顆六角 Anyway...拆了再說



至此 收工 謝謝收看不專業的DIY .............
