YAMAHA PRO JOG 車系大家一起來交流博感情吧~ (第70頁)

邦喬飛1973

邦喬飛1973
個人積分：13分
文章編號：17092154

13分

691樓

2010-01-20 14:34

0921801121 wrote:
JOG 50 有比...(恕刪)

原廠部品就粉好用嚕

邦喬飛1973

邦喬飛1973
個人積分：13分
文章編號：17092186

13分

692樓

2010-01-20 14:36

0921801121 wrote:
JOG 50 有比...(恕刪)

原廠部品就粉好用嚕
一般改裝品
有的都撐不久

f-1261

f-1261
個人積分：55分
文章編號：17141000

55分

693樓

2010-01-22 19:54

螺絲大哥

我有一個JOG90引擎

只剩下引擎了

想讓他發動而且有大燈

需要怎樣配線呀

目前已經購入

CDI

整流器

高壓線圈

但是手邊完全沒有原車線組可以參考

要怎樣接線讓引擎可以發動而且有大燈呢

JOG的電路圖還真難找

只會拆螺絲

只會拆螺絲
個人積分：55分
文章編號：17145512

55分

樓主

2010-01-23 0:19

f-1261 wrote:
螺絲大哥我有一個JO...(恕刪)

你是想改裝 MINI BIKE嗎?
殺肉廠線組一堆
要是想自己接需要蠻多種顏色的線
不然會看到眼睛花掉
去買線組回來改裝省時又方便

f-1261

f-1261
個人積分：55分
文章編號：17148893

55分

695樓

2010-01-23 9:57

說不上是MINI BIKE啦

就只算是搞台有引擎的小車子玩玩

殺肉場呦.....印象中他們收到車不都是先把電線剪掉

好讓車架跟引擎分離嗎

這樣還會有完整電線嗎

另外我這邊也沒啥管道去弄這種東西的說

本來還以為電盤出來的線一邊接整流器

一邊接CDI

CDI另外一邊再接高壓線圈

這樣就好了的說

可是就是不是很懂哪條線接哪條

f-1261

f-1261
個人積分：55分
文章編號：17149102

55分

696樓

2010-01-23 10:17

現在比較不懂的是

電盤出來的五條線

一個接頭以及兩條單線

但是有一邊是要接到整流器上面(這邊先不急啦,引擎先能發動再說)

然後又是哪條線要接上CDI的哪條線

希望能有其他高手可以指點

只會拆螺絲

只會拆螺絲
個人積分：55分
文章編號：17150269

55分

樓主

2010-01-23 11:58

f-1261 wrote:
現在比較不懂的是電盤...(恕刪)

電盤的5條線有插座那個是控制燈系跟回充的
黑紅是發電紅白是點火信號
怎麼接呢?
把CDI的黑紅跟紅白線與電盤的黑紅線跟紅白線相接 (有防呆的應該不會插錯)
CDI的橘線接高壓線圈的插座黑線接高壓線圈的鎖點(搭鐵)
這樣是不是還有一條黑白線呢?
黑白線是斷電的本來應應該接鎖頭
不過你應該沒鎖頭吧所以要熄火時把它往車台搭鐵就熄火了
這樣看懂了嗎?

f-1261

f-1261
個人積分：55分
文章編號：17153914

55分

698樓

2010-01-23 17:24

感謝螺絲大哥的解惑

光是說明就大致了解

到時候先去試接看看嚕

之後有問題再向您請教

ZAZOOM

ZAZOOM
個人積分：0分
文章編號：17162103

0分

699樓

2010-01-24 4:41

阿狗囧rz wrote:

我自己是用JOG專...(恕刪)

rs大彈簧的能通用想做扭力型就找rs的大彈簧

rs的改裝彈簧行程短高轉起步反應較好請安心使用

莫問我

莫問我
個人積分：8分
文章編號：17169108

8分

700樓

2010-01-24 18:23

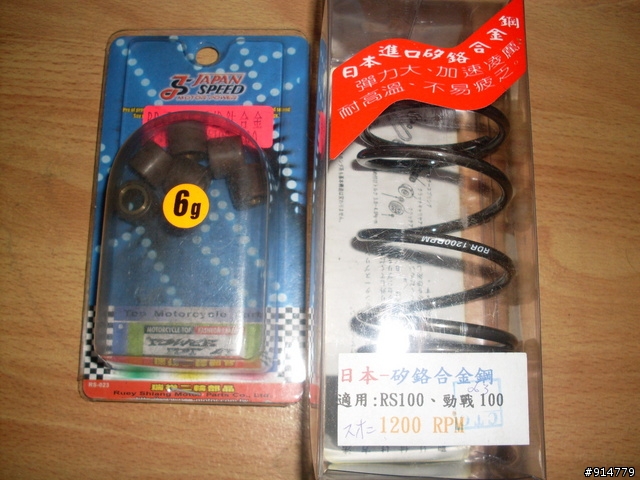

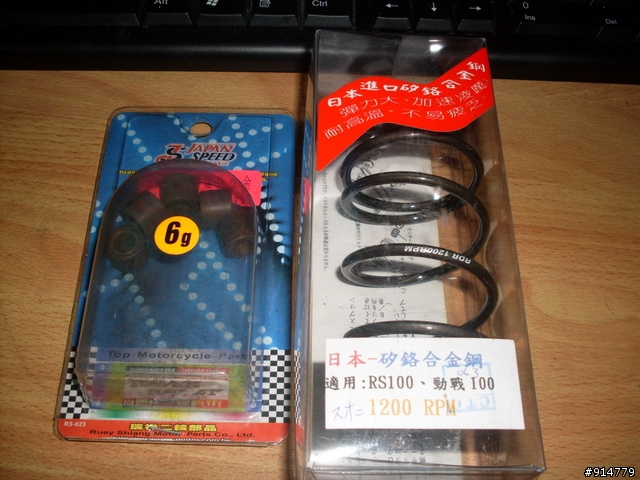

這算開盒文嗎??
請朋友買的

大彈簧1200轉
普麗珠6克
