16841樓

2021-04-22 13:48

thinktin wrote:
這是壞哪個東西?

聽起來是一條接地線(搭車架)斷掉了...
仔細找一下車首，前斜板內的所有電線，應該很容易就發現某條黑色線斷了
對了，後煞車燈座內也有一條會接地的線，也去看看

Bob nick wrote:
經原廠認證的部品壽命都不會太差滴

哈，我是純粹對猴年馬月這四個字覺得好笑

miragefly

miragefly
個人積分：119分
文章編號：81527480

119分

16842樓

2021-04-22 19:05

thinktin wrote:
但按煞車時，後燈燈沒有變更亮

該不會只是單純剎車燈開關壞掉了，前後剎車拉下後，後燈都不會變更亮嗎?

Bob nick wrote:
印上了YAMAHA這幾字價格也不容小覷吧

是........一千九百隻羊再加過鹹水的錢...陸百多新台票...

就為了龜毛...
看SDS寫的，應該也是ENEOS代工的。

thinktin

thinktin
個人積分：0分
文章編號：81532719

0分

16843樓

2021-04-23 10:35

五年七班 wrote:
聽起來是一條接地線(...(恕刪)

miragefly wrote:
該不會只是單純剎車燈...(恕刪)

前面版我已查過，會再看一次.

左右煞車開關都換新品了

後面大燈總成也都換新了

thinktin

thinktin
個人積分：0分
文章編號：81532752

0分

16844樓

2021-04-23 10:38

Bob nick wrote:
150g?那還真是照(恕刪)

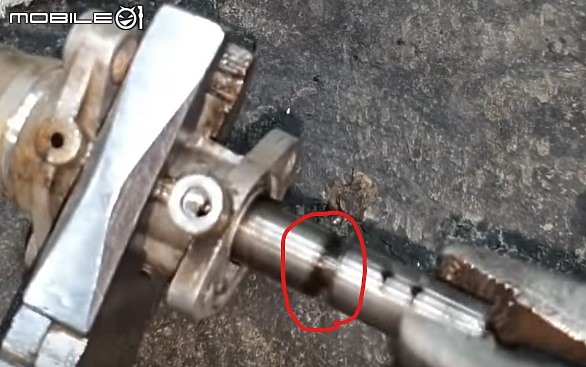

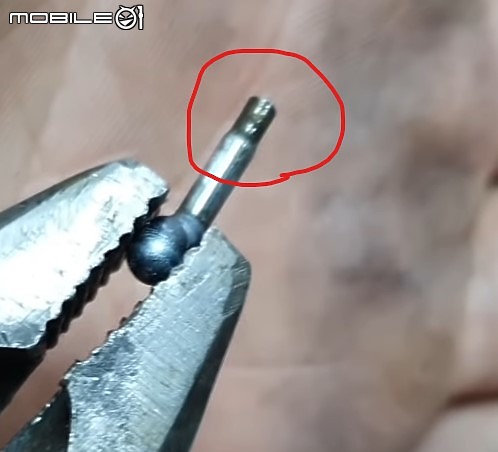

繼電器都沒聲音，啟動繼電器是4p的，請問如何用尖嘴夾去試?謝謝

發動後前後大燈都會亮

miragefly

miragefly
個人積分：119分
文章編號：81534760

119分

16845樓

2021-04-23 13:35

thinktin wrote:
繼電器都沒聲音，啟動繼電器是4p的，請問如何用尖嘴夾去試?

剎車開關都換新但剎車燈都沒有動作，我猜測是剎車線組裡面有斷路，整體都不過電了，繼電器怎會工作。最好檢查一下線組。

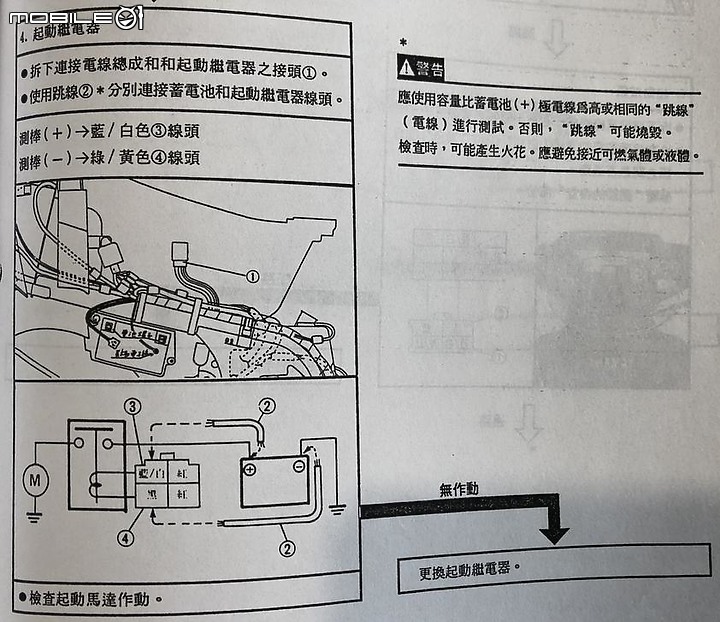

如果你覺得繼電器有問題，以下是繼電器與路線檢查。
直接短路紅/紅，就是把啟動馬達線路導通。

五年七班

五年七班
個人積分：270分
文章編號：81545106

270分

16846樓

2021-04-24 16:23

thinktin wrote:
目前jog pro90(恕刪)

我再拿出線路圖，覺得不只黑線要檢查，連棕線、灰線、藍白都要檢查

分析如下:
1: 電瓶+12V經過R紅線給到鎖頭，當電門ON，R紅線跟Br棕線短路，所以Br棕線就是電瓶電壓+12V
2+3: 當任意煞車按下，Br棕又跟Gy灰線短路，換成Gy灰線帶+12V
4: 當Gy灰有+12V，後煞車燈會亮，當然B黑線也需為接地狀態(電瓶負極，車體殼)
5: 同樣的Gy灰有+12V，也會送給啟動繼電器，LW藍白線當然需為接地(原廠手冊誤植為Gy)
6: 當啟動按鈕按下，LW藍白與B黑線短路，故LW接地，繼電器吸過去
點我看大圖
