arthurDD wrote:
不知道正確名稱；不過聽過兩極的說法
我自己是從來沒調整過裝上的@@
-＿-” 以前拆到的從來沒看過
敬哥123 wrote:
請問各位大大：還有J...(恕刪)
台灣車款的手冊我看難嘍
這棟樓的文章要用來修JOG應該沒缺了吧!
arthurDD wrote:
不知道正確名稱；不過...(恕刪)

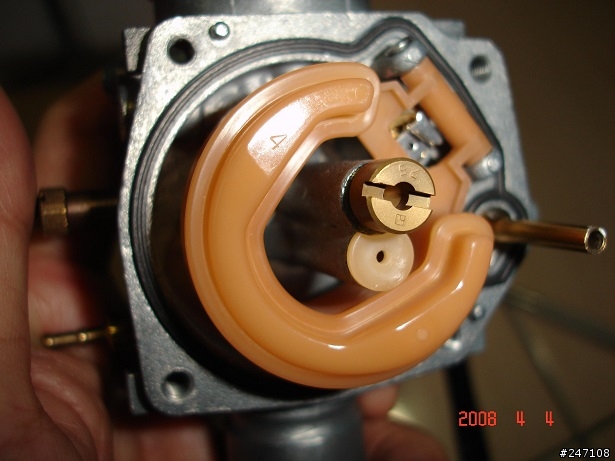

會這樣認為是沒錯的，因為它是一個輔助零件
在化油器功能正常下是可有可無的...
阿狗囧rz wrote:
以前拆到的從來沒看過...(恕刪)
編號4NG跟4UE的化油器才有配置
大 展 wrote:
沒耶!BWS100沒這東西吧??...(恕刪)
沒錯!我手上2顆4VP也都沒有

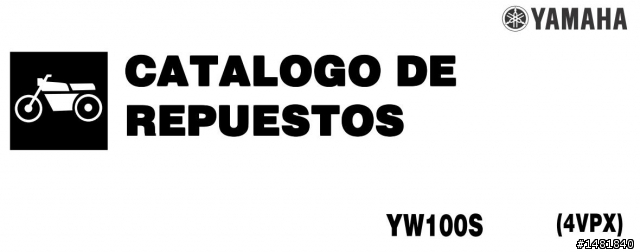

不過你這張圖不是"台灣4VP"的喔，PO圖要注意再CHECK一下
有些網路圖片或是手冊內容要再消化過濾一下。

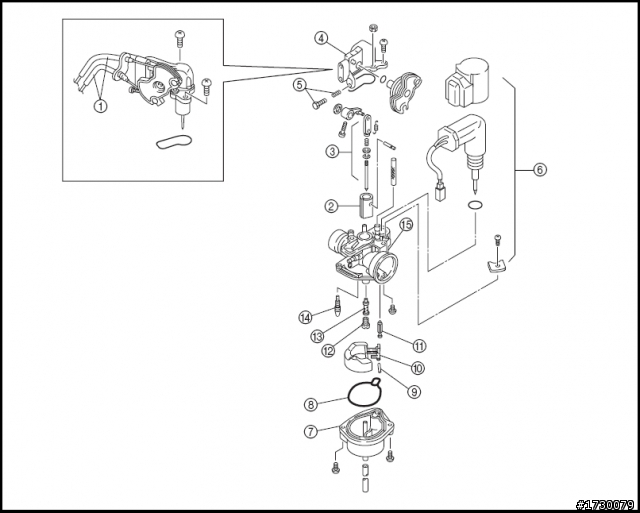

比方說你這張圖面上有一管路原是接空濾的，但是翻到空濾的零件表卻沒有接口相通

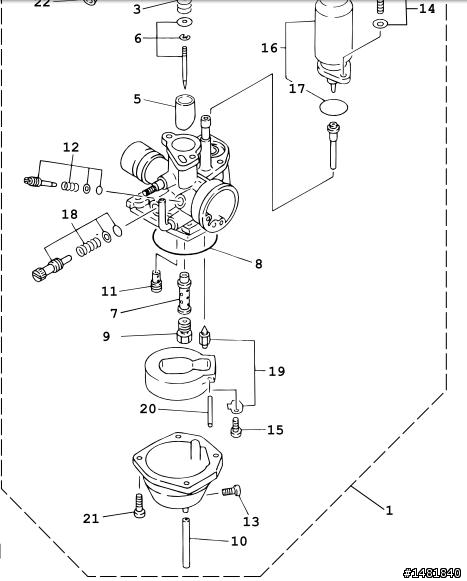

我們看圖上標示6號的(油針組)有3個零件(油針x1、E型扣x1、墊圈x1)組成
但實際上從4UE開始就是5個零件(油針x1、E型扣x1、墊圈x2、彈片壓扣x1)
再來機油泵可能外型是免拉線，但是再翻到龍頭把手的頁面油門線卻又顯示是"雙油線"
那多出來的那條鋼索是要接哪裡?如果是下面這顆化油器那雙油線就對了...但偏偏不是
此車搭載DC-CDI，WIRE_DIAGRAM相當有趣
一開始是在對岸看到它

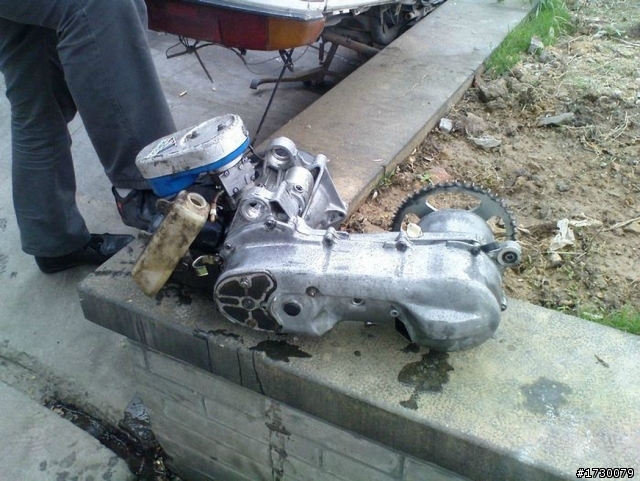

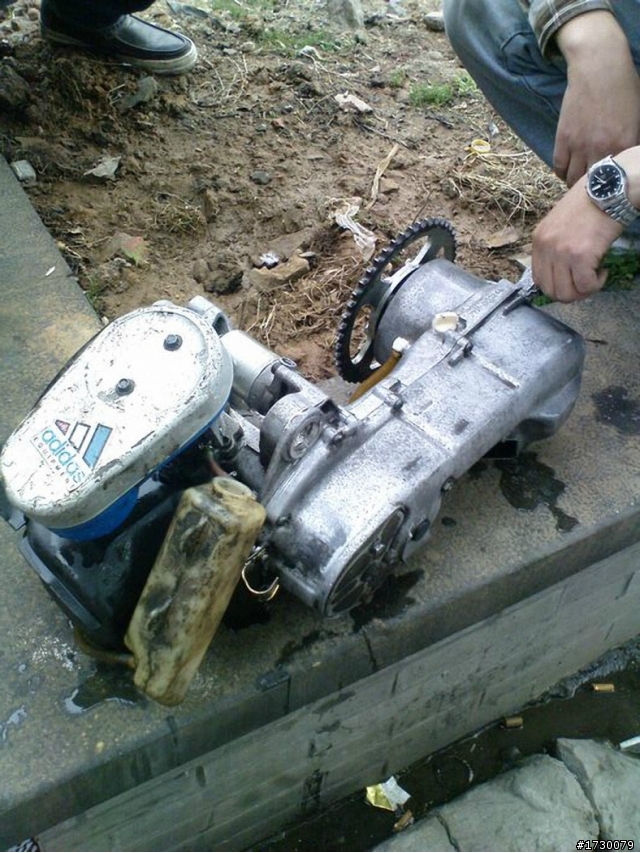

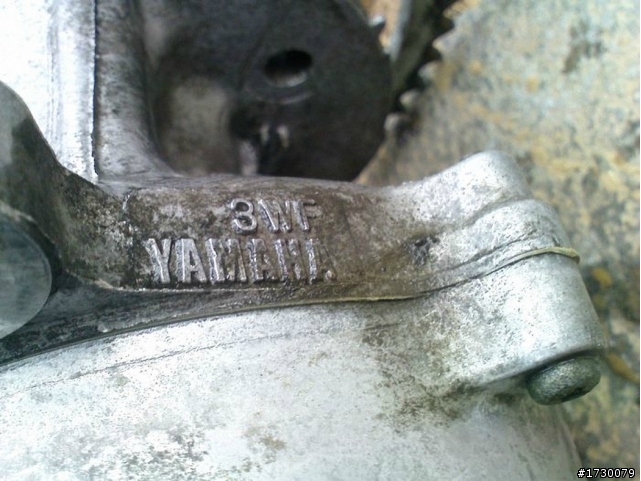

3WF?日本JOG90麻有啥奇怪的^^

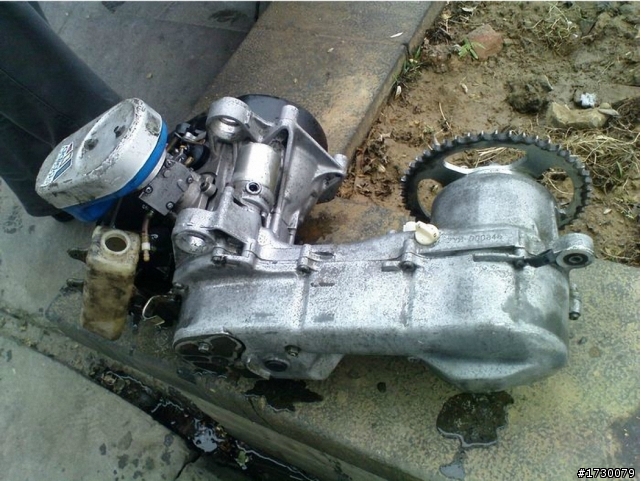

掛齒盤!有意思喔~ATV引擎這也沒啥奇怪的
汽缸上面那一坨是什麼?愛迪達便當盒!?再近一點

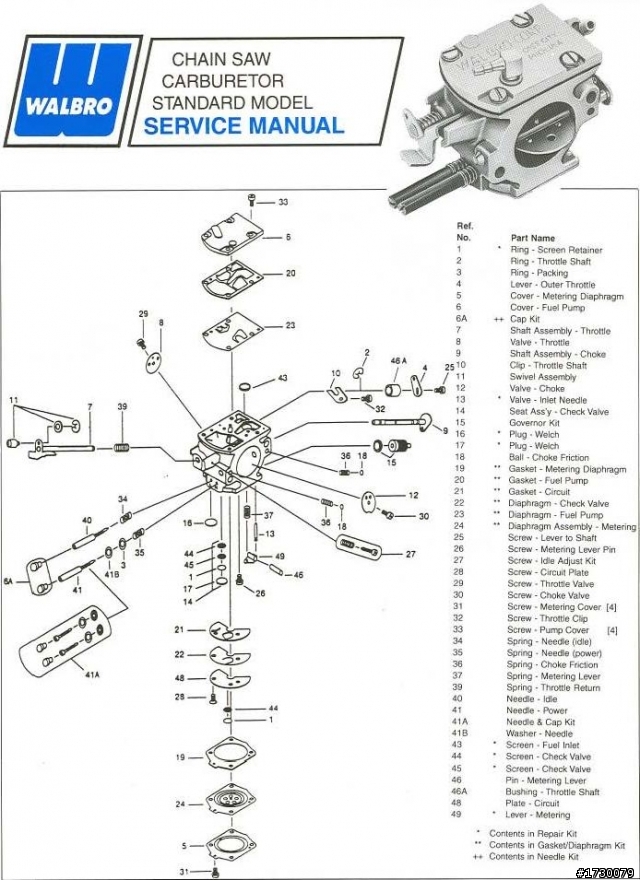

@@"~直噴型汽化器，嗯~這夠屌，我一眼就看出是它"偉柏WALBRO"
手冊都準備好了說，準備要好好被它蹂躪了
***********************************************************************
於是展開了一年多的漫長尋寶過程，跟國外買太容易沒尋寶的FEEL
無奈這東西實在會用的人不多屬於"特殊族群"，所以偉柏一直跟我無緣

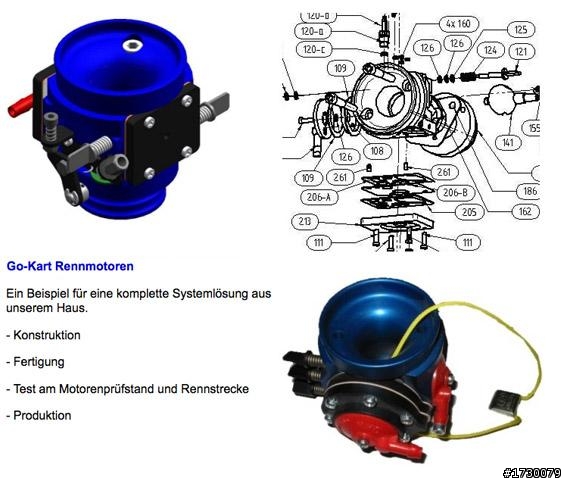

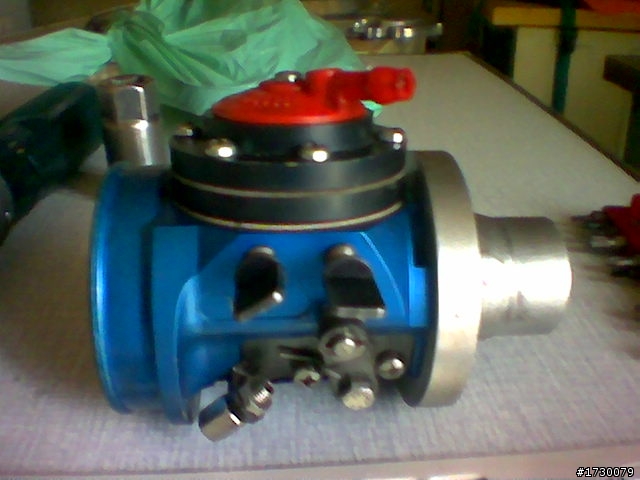

直到最近感覺有了，再度瀏覽以前的足跡卻發現相較於偉柏更高階的汽化器
台灣就是藏富於民，當然寶物也是~在此感謝車友割愛

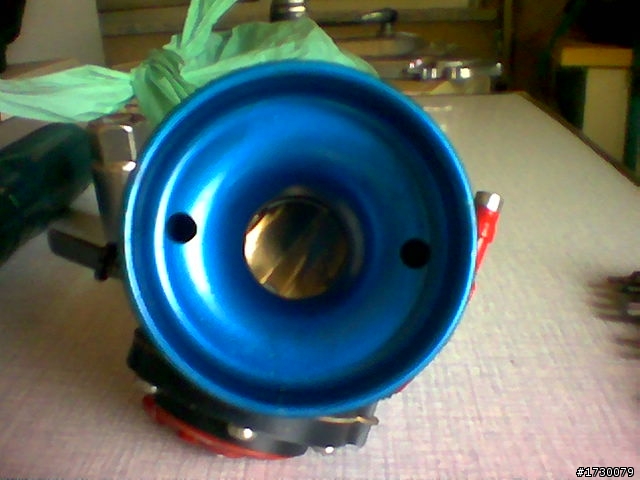

先從照片開始吧

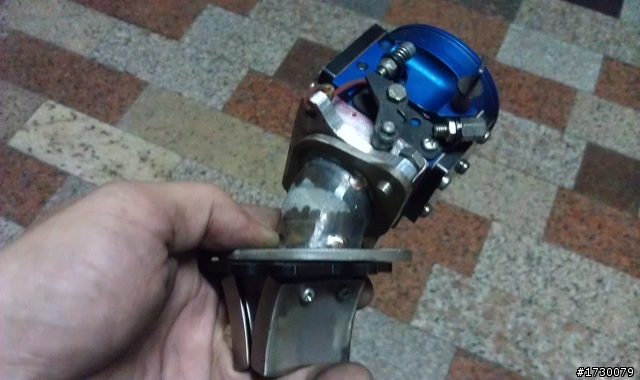

加緊趕工製作對應歧管
假組合~
<關於這種直噴型的有興趣的車友可以討論討論>
五年七 班 wrote:
哈,臭2B我根本沒研...(恕刪)
也別這樣說他啦~
我都說了可有可無(但卻是滿好的一個零件)，或許他的4VP有裝呢
知識淵博??哪有你玩LASER那麼專業
就是去國外FB繞了一大圈才又回來這個老地方
等我給它分解後看看跟偉柏有何差異再跟你分享吧!
大 展 wrote:
我是97年BWS10...(恕刪)
你有比對車上跟你圖上的外觀嗎?
雙油線是國外車種裝配的，台灣車沒有所以沒甚麼前後期區別
至於4VP的新舊款我知道的是在浮筒室的卸油螺絲，舊款的是圓頭十字新款的是圓頭內六角
我只是要跟你說手冊不一定是正確的...
我手上大兜風的中文手冊也是跟實車有些差異，所以別太相信網路資料
如果你拆過你的化油器就會明白我在說啥了。

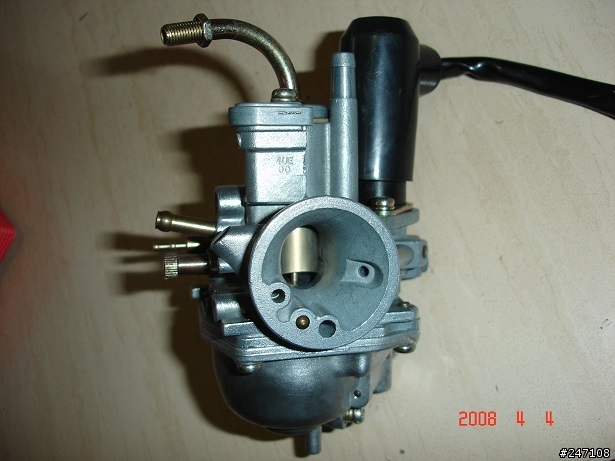

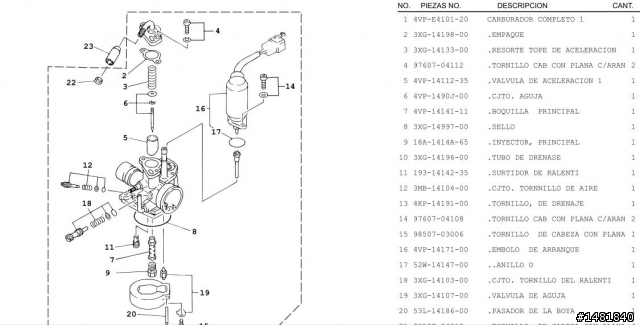

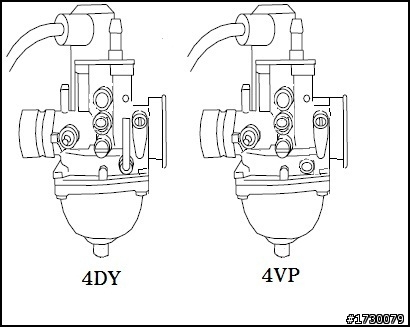

左邊就是你圖內的外觀，而右邊應該就是你車上的了
重點是你得看出差異
