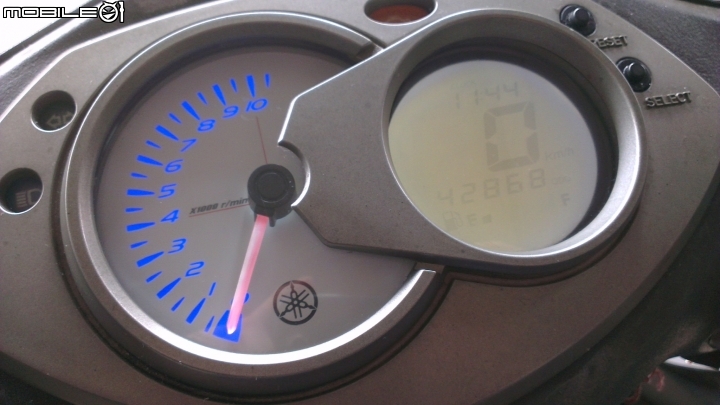

正面
側面
去車行詢問~~都說只能換個新的儀表板~~但是全新儀表板一個將近三千元~~而且里程數又要重新累積~~不如自己處理~~於是就 Google 找維修教學文~~上拍賣買偏光片~~自己 DIY 維修液晶儀表板了...
==============================分隔線=================================

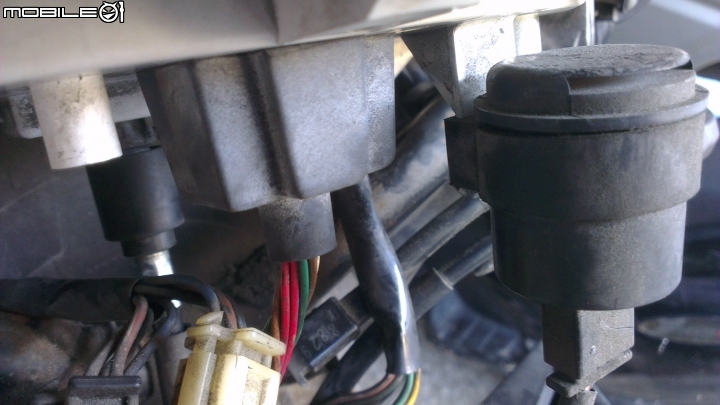

準備好工具~~拆下龍頭殼~~會看到儀表板底下有碼表線，電源線跟方向燈蜂鳴器(?)~~

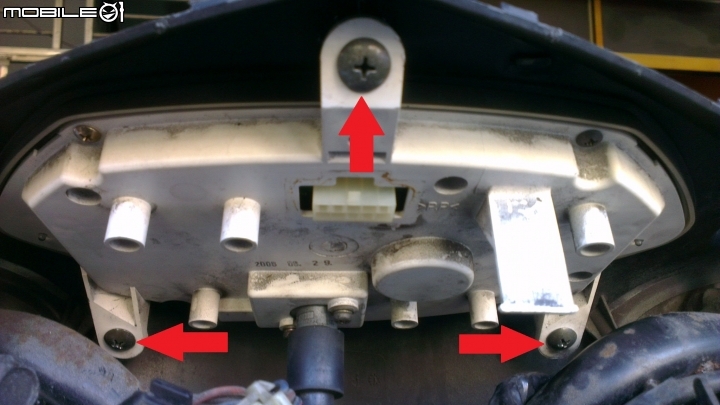

將它們拆除後~~再把固定儀表板的三顆螺絲(紅色箭頭處)轉下~~然後從儀表板上方稍微往下推~~就可以把儀表板拿下來了~~

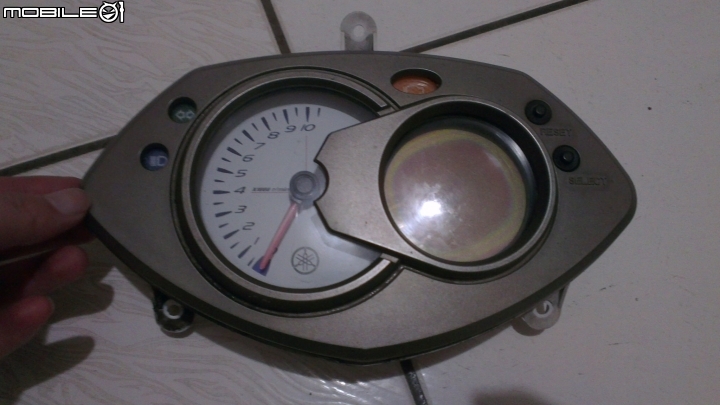

準備拆解維修囉~~(畫面轉至房間地板上)

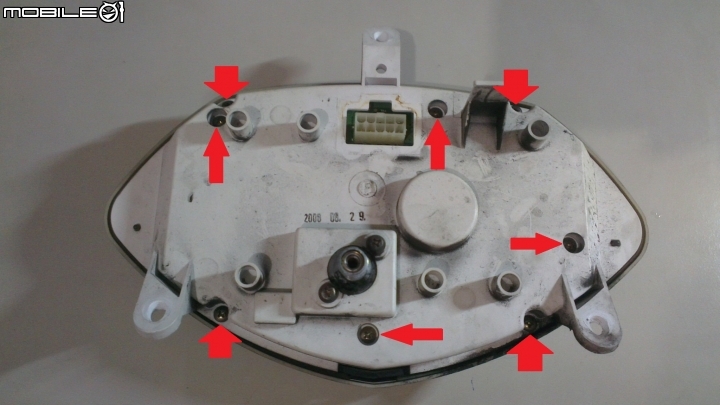

把儀表板翻過來~~將八顆螺絲(紅色箭頭處)轉下~~就可以拿掉儀表板飾蓋，儀表板透明蓋及儀表板背蓋了~~拿的時候請小心~~別讓儀表板掉落~~

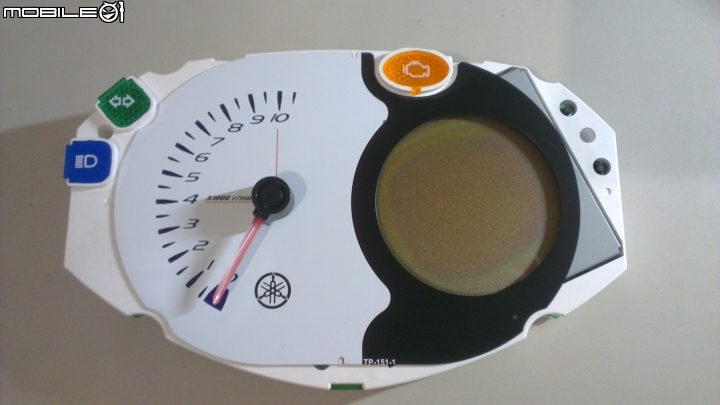

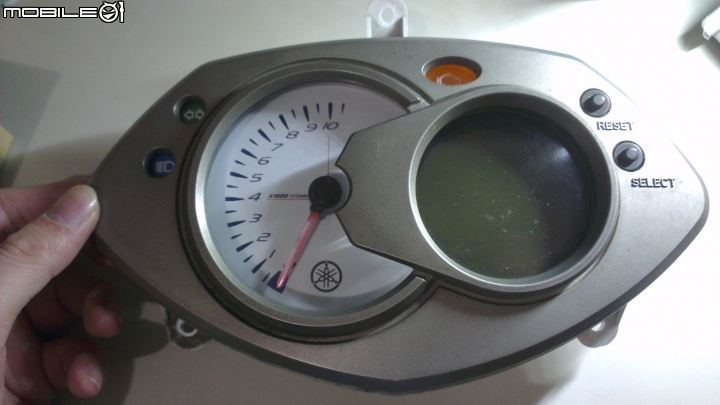

取出儀表板~~

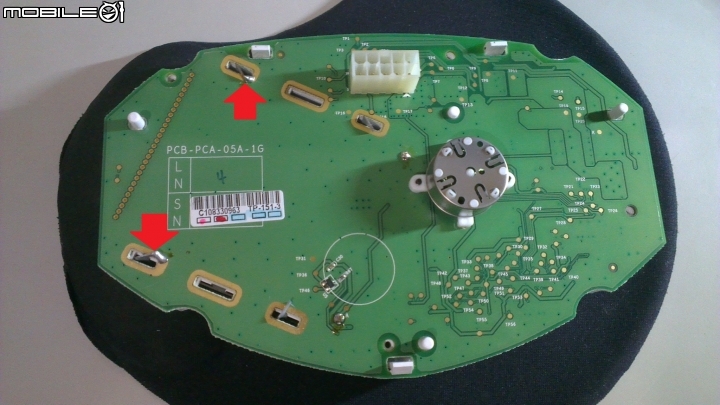

翻過來會看到電路板及固定儀表板的四根卡榫(底下黑色那塊是滑鼠墊)~~
其中兩根卡榫(紅色箭頭處)有焊點固定住~~焊點無導電作用~~可用焊槍解焊或直接用斜口鉗破壞~~

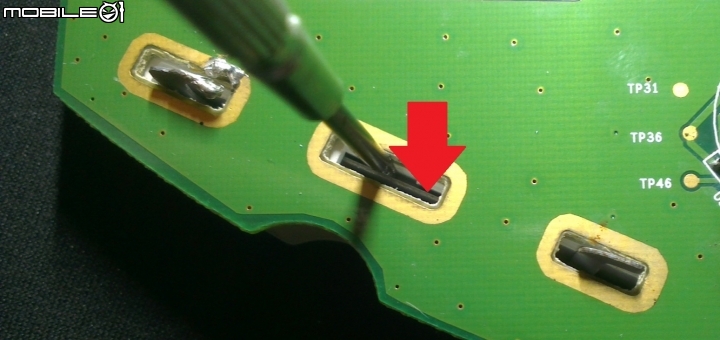

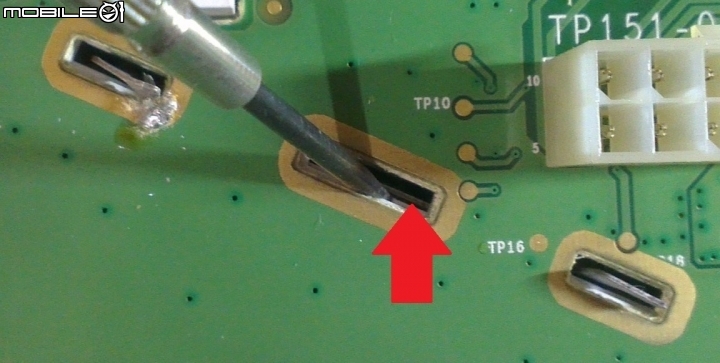

把四根卡榫扳直後~~用一字起子撬開上下兩排中間孔位內的固定鐵片(紅色箭頭處)~~

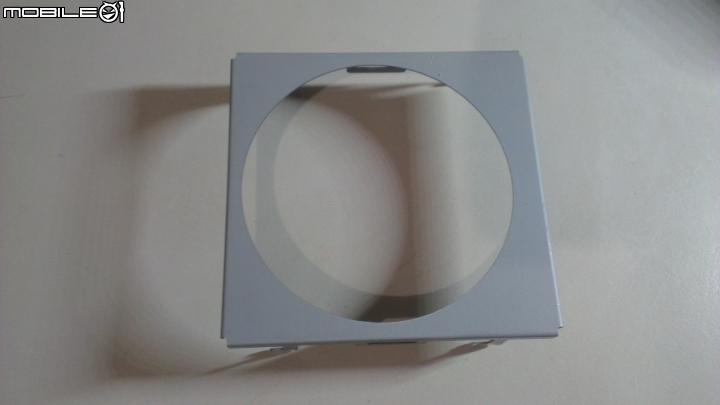

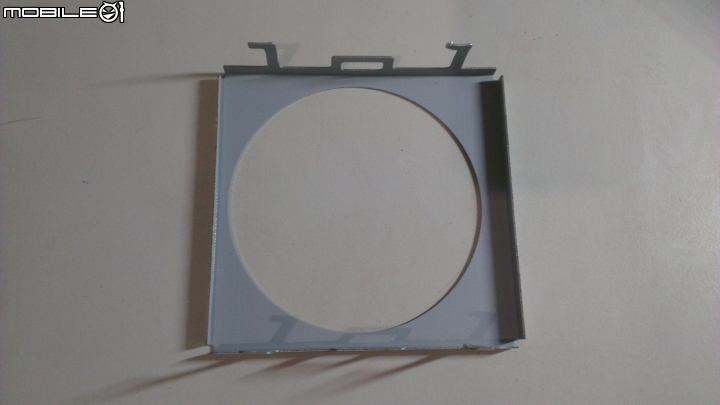

接著往下輕推四根卡榫~~就可以取下固定液晶本體的鐵蓋了~~

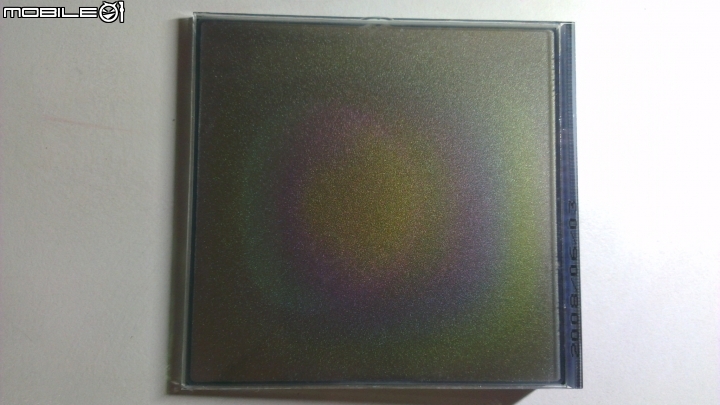

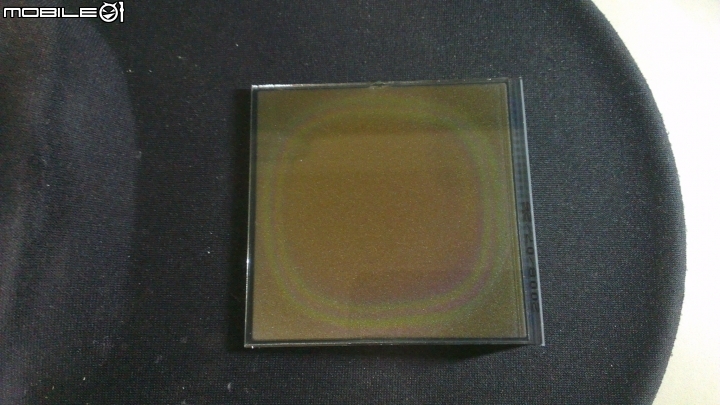

小心取出液晶本體~~

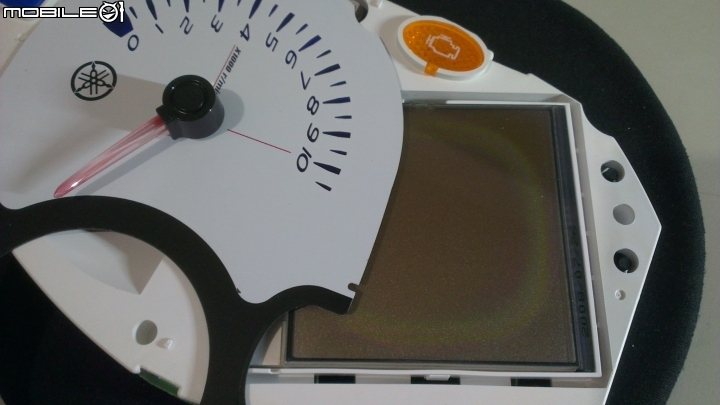

整張下偏光片幾乎都淡化了...
背面看起來無異狀~~
用美工刀從角落輕輕的把上偏光片與下偏光片撬起來~~再慢慢撕掉~~
注意不要壓破液晶本體~~導電膠條也盡量不要去碰到(避免膠條脫落)~~

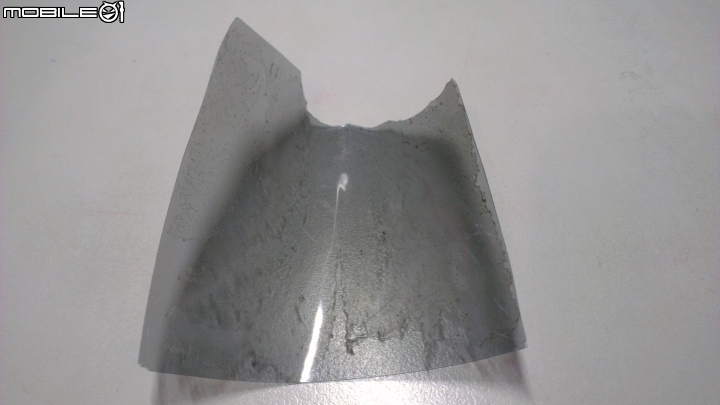

撕下來的上偏光片~~(那個殘膠很臭.....)

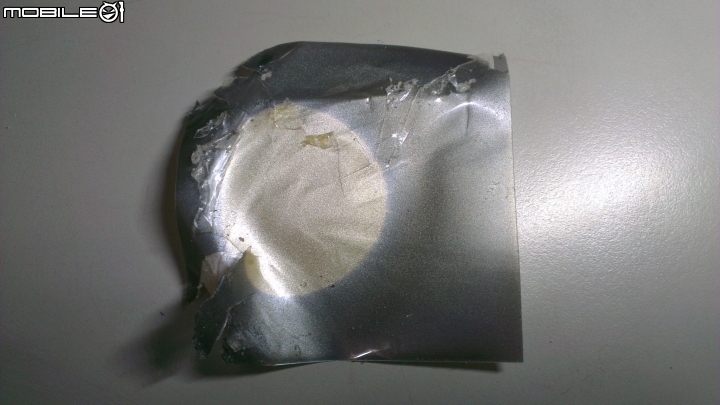

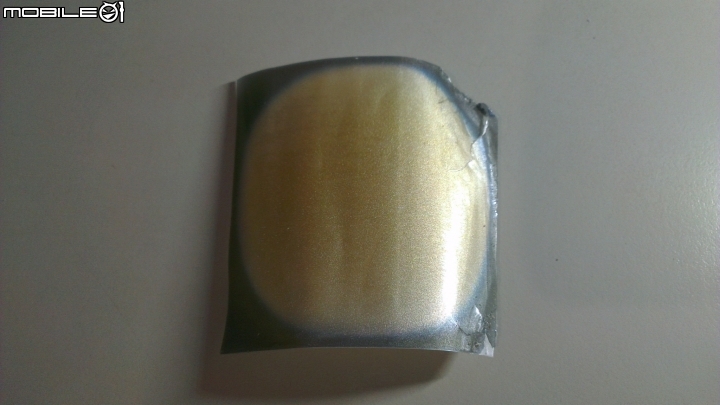

被太陽曬到淡化的下偏光片~~(那個殘膠真的很臭...@@")
再來就是要把原本液晶本體上的殘膠給清除掉~~殘膠非常的頑固~~我用工業酒精跟橡皮擦
還有美工刀~~花了將近三個小時的時間~~才把液晶本體上下兩面的殘膠給清乾淨~~
清完殘膠後~~休息一下~~吃個冰淇淋~~
吃完再上工~~
==============================分隔線=================================

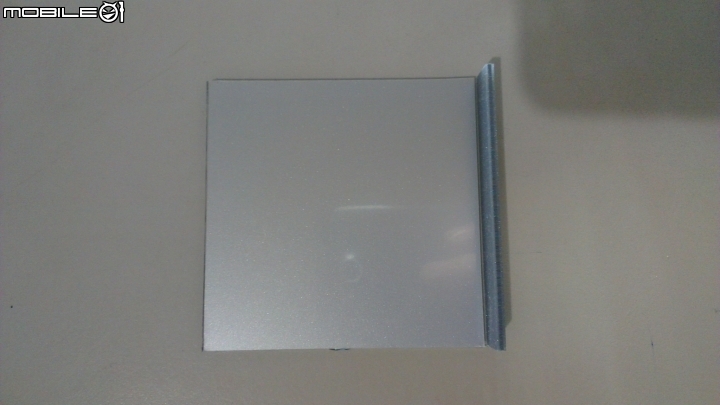

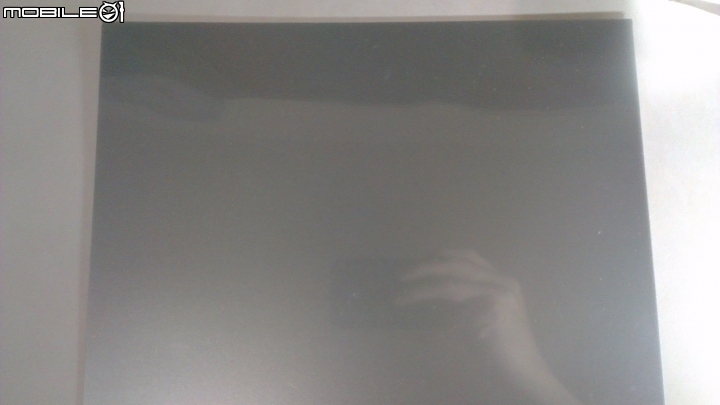

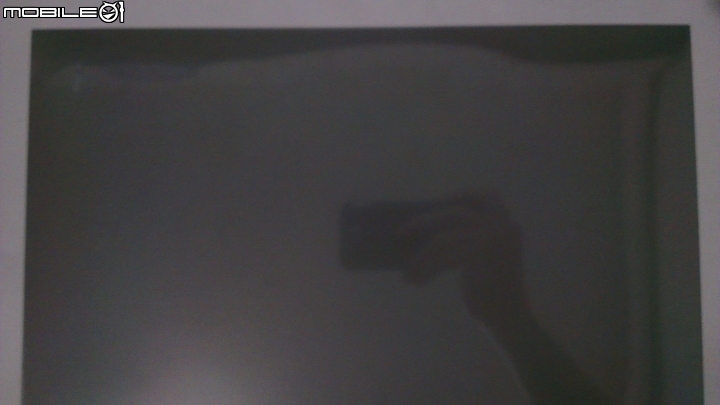

網拍買的 85%銀底下偏光片~~
量一下液晶本體的大小後剪下~~(可以剪大一點~~貼上後再修剪~~)
貼的時候用卡片(如信用卡)一邊貼一邊慢慢的推~~這樣可以避免產生氣泡~~
先貼好下偏光片~~若要弄成高反差式樣~~只要旋轉上偏光片抓角度即可~~

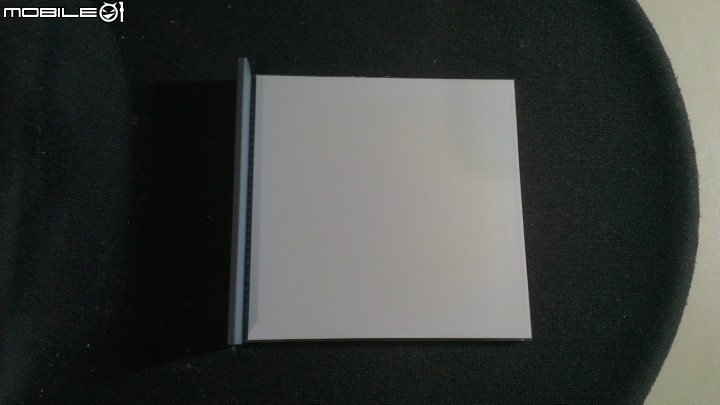

沒有產生氣泡~~
接下來就帶著液晶儀表與上偏光片~~拿到車上通電抓角度囉~~
==============================分隔線=================================

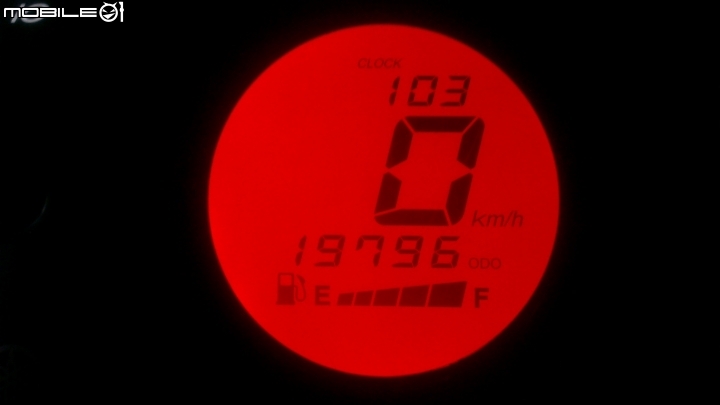

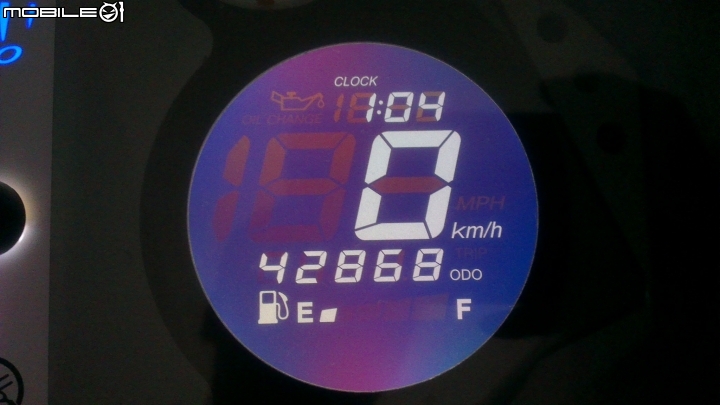

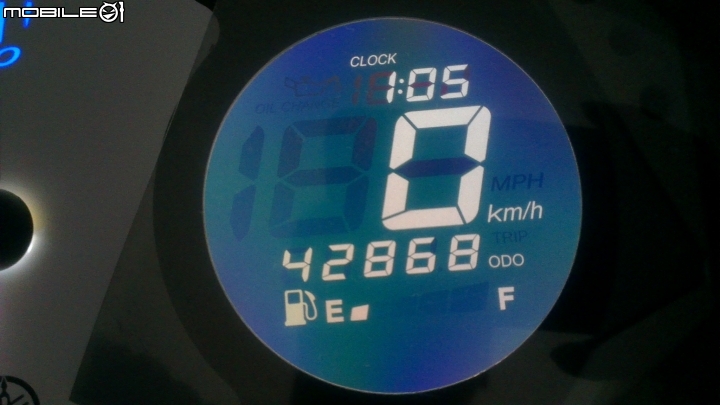

這顏色很怪~~
這樣感覺也不優~~

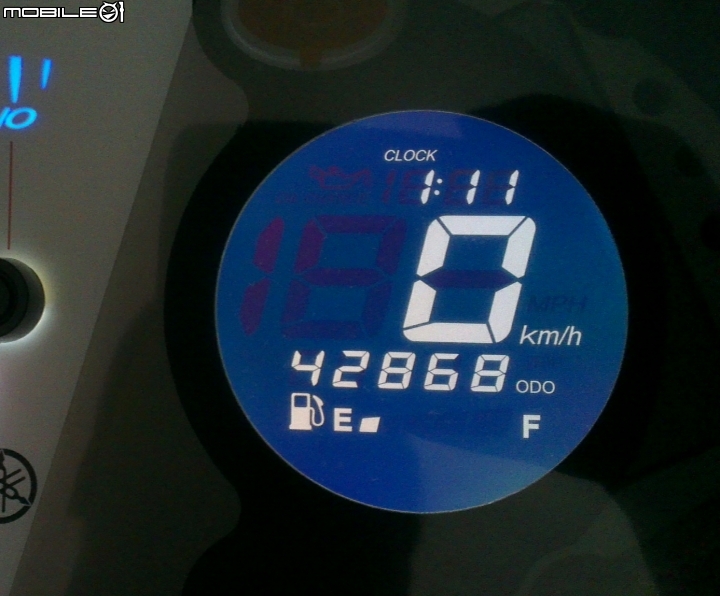

這顏色深一點(高反差式樣？)~~

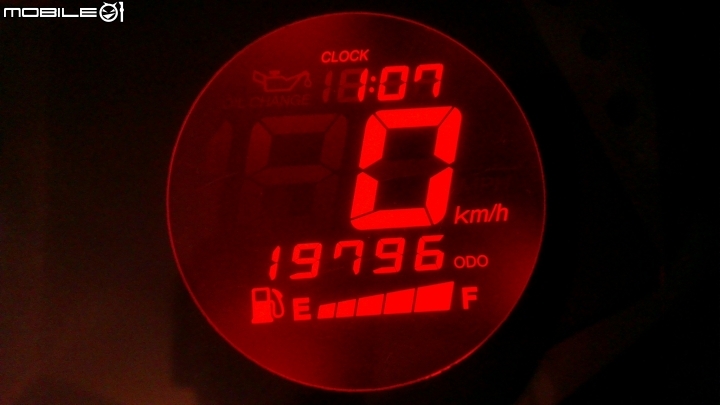

這樣好多了~~
就決定用原廠式樣了~~
==============================分隔線=================================
上偏光片抓好角度~~畫好記號~~開始裁剪~~(一樣可以剪大一點~~貼上後再修剪~~)
貼的時候也是一邊貼~~一邊用卡片慢慢的推~~因為有個突出的導電膠條~~
所以要把液晶本體墊高再貼~~比較不會去碰到導電膠條~~

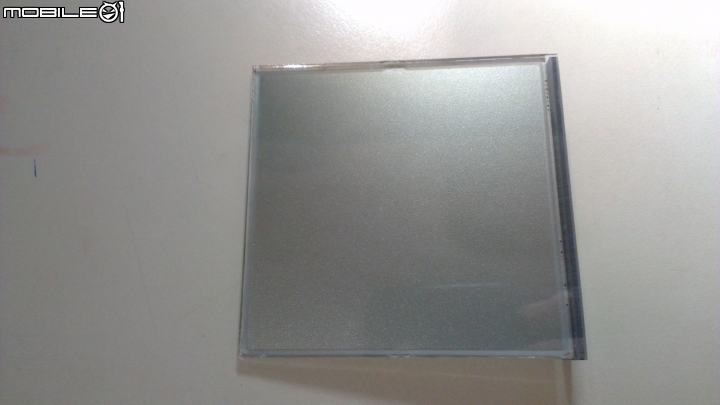

沒有任何氣泡~~

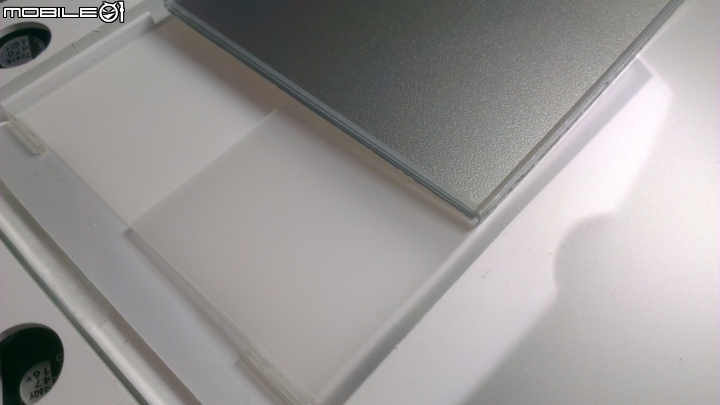

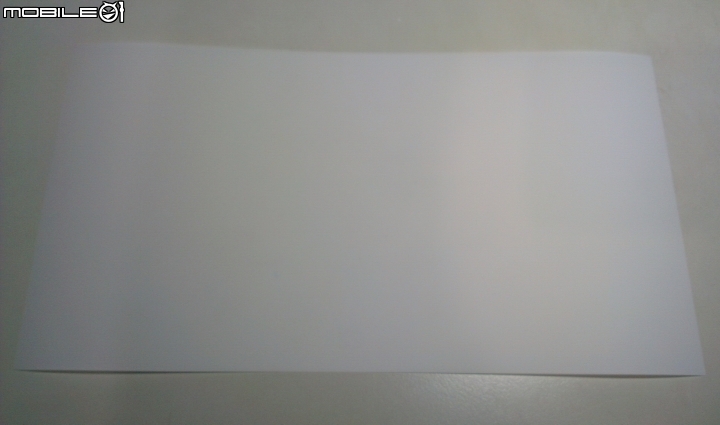

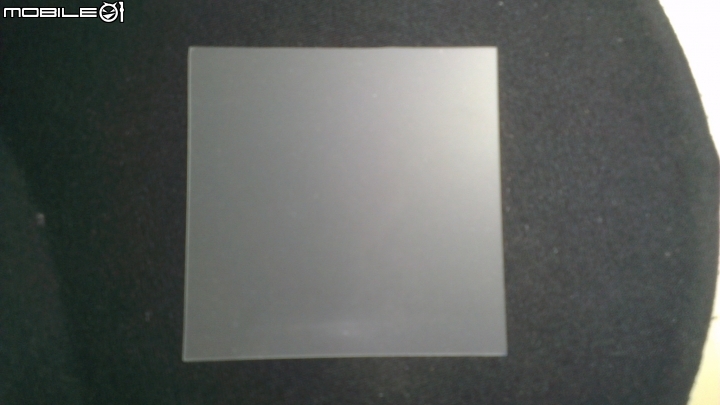

還有一張擴散片~~

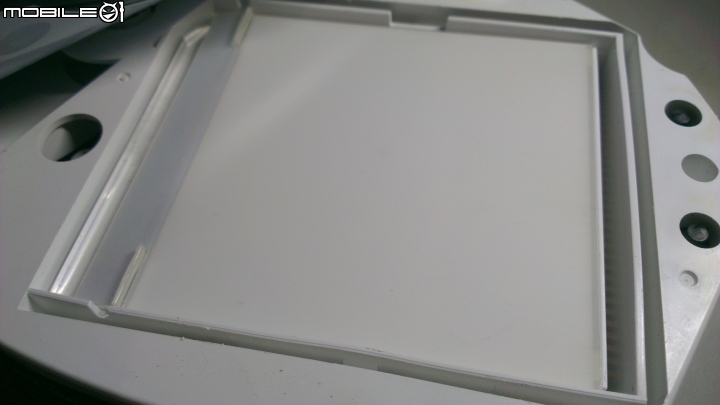

放在液晶本體下面跟底座上面~~
沒有方向性~~裁好大小放入即可~~
上偏光片~~下偏光片~~擴散片都貼好放好後~~再依照原來拆解的步驟組裝回去就大功告成啦~~
==============================分隔線=================================
把儀表板跟車殼裝回去後~~順便去朋友家洗個車~~
正面~~

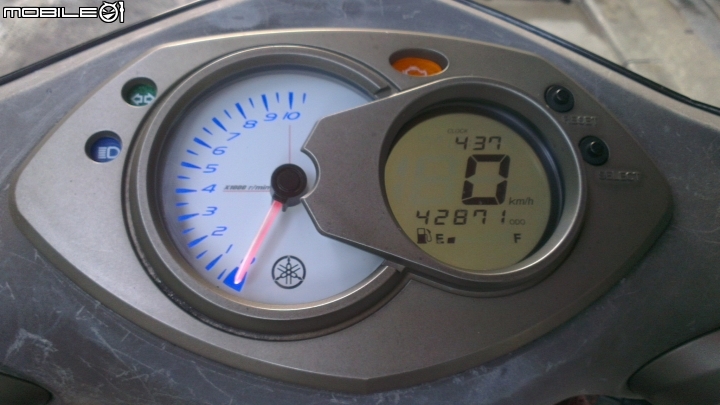

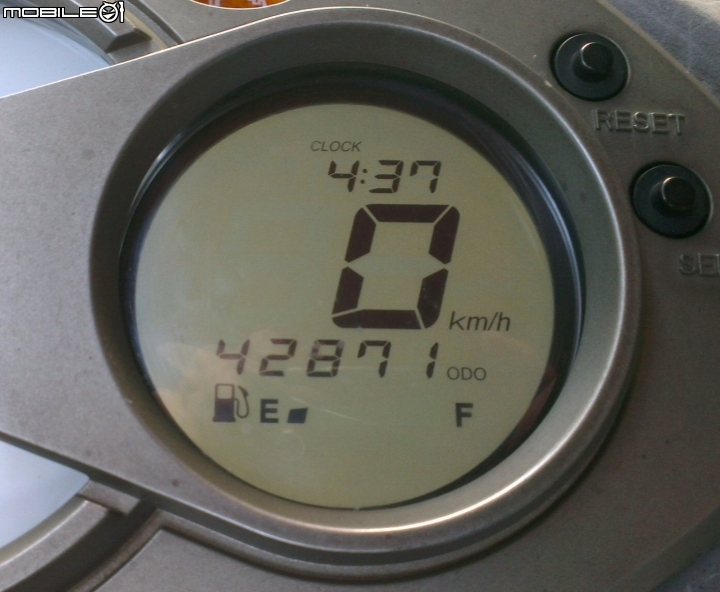

近看~~

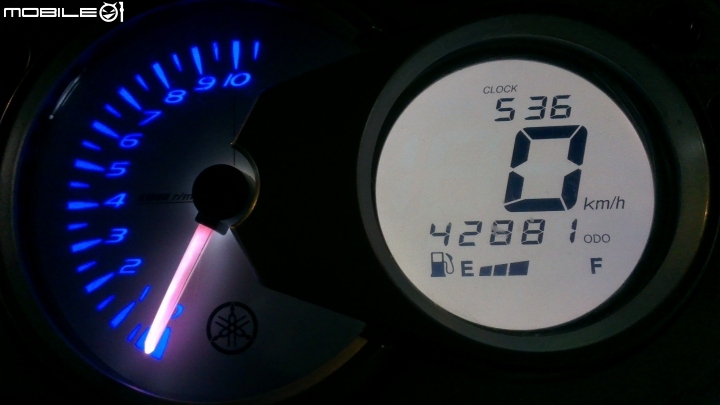

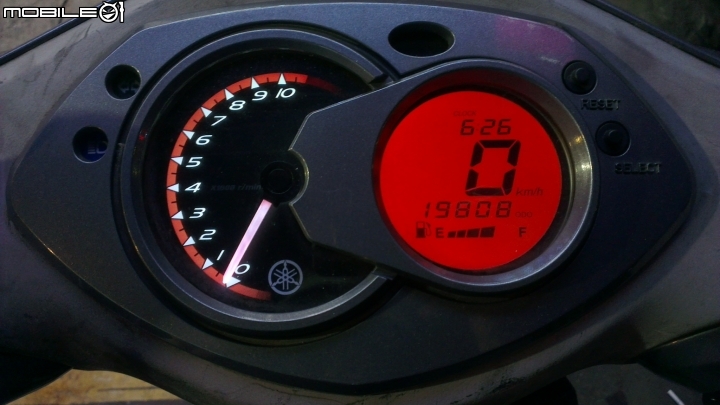

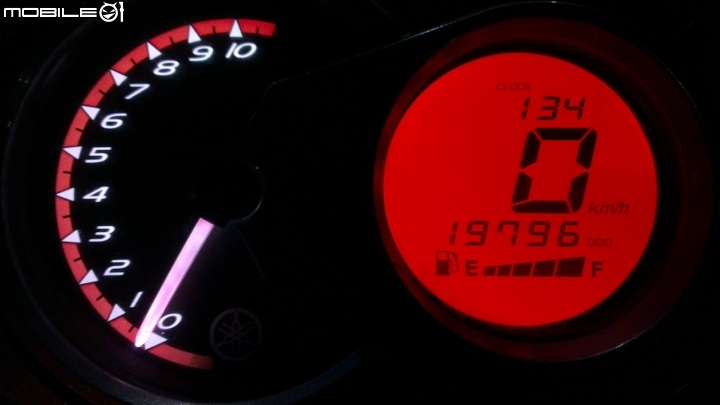

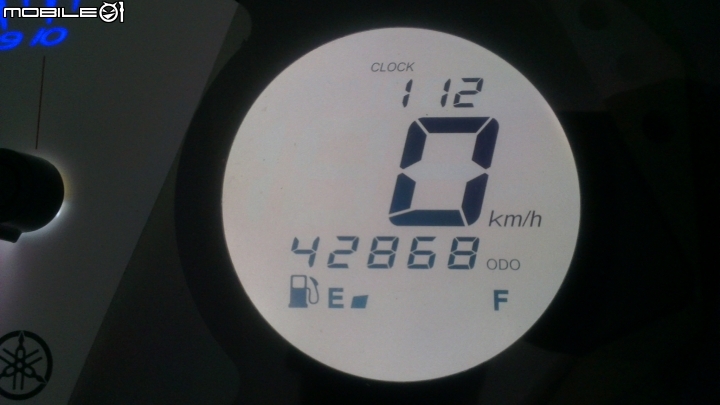

晚上的樣子~~
==============================分隔線=================================
同場加映一台家父的九年新勁戰~~

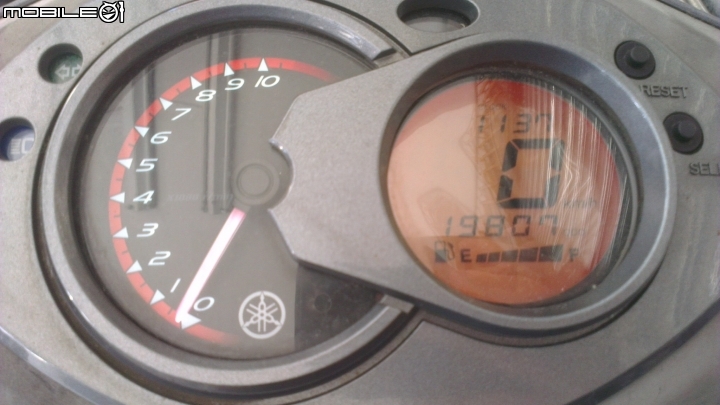

正面~~
側面~~
部分淡化了~~
撕壞的下偏光片(準備再次清除殘膠@@...)~~
貼完下偏光片後~~裝上車通電抓角度~~
原廠~~

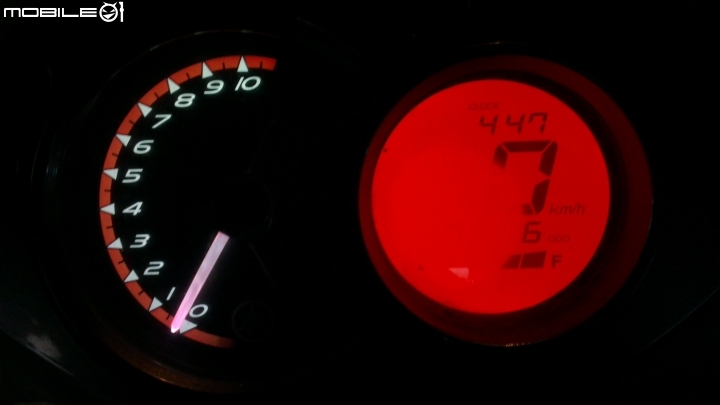

橘色背光用高反差的樣子不優~~
還是用原廠式樣好了~~
白天的樣子(反光嚴重...不好拍照...==")~~

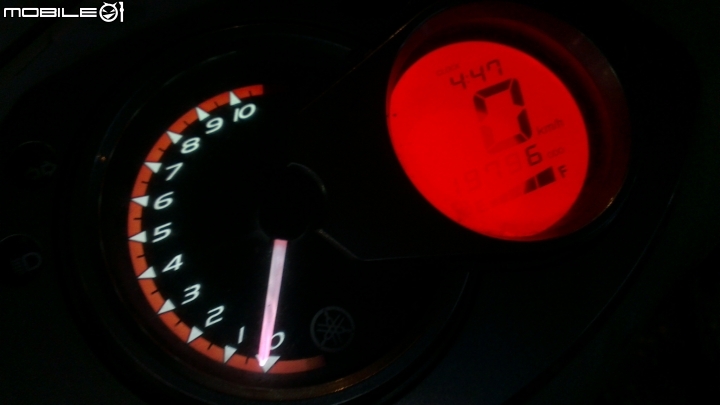

傍晚的樣子~~
兩個儀表板的維修完整度接近百分之百~~扣掉材料費用後~~還是比一個全新儀表板的價格便宜~~
而且暫時沒有看不清楚的困擾了~~爽度瞬間達到滿點~~
以上就是兩個儀表板的施工過程~~
感謝收看~~
