FZ2改LED方向燈疑問

小弟FZ2被撞倒,方向燈殼破裂
上網拍找LED方向燈,將四邊全部更換
也另外購買了機車改裝LED方向燈繼電器
目前問題是打方向燈會變成駐車燈這樣全閃
但龍頭上的方向指示燈會變很暗
上網搜尋去查說是可以使用二極體來防止電流逆流
於是買了1N4004二極體
把方向指示燈正負極線路剪斷測試方向燈正常,左右燈都會獨立閃
問題來了,把二極體串聯正極或是負極都一樣會變駐車燈
並聯時方向指示燈不亮
想請問要怎麼接才會正常


2014-06-17 16:48 發佈

Lance Yen wrote:
小弟FZ2被撞倒,方...(恕刪)


二極體有方向性
還有一個小地方,儀表裡的方向燈閃燈,你有一起更換嗎?
謝謝告知~
但我測試反接就不通電了
再改回來變跟原來一樣駐車燈在閃
小燈泡沒有更換耶
是傳統燈泡沒有壞就沒更換了!
FZ2的方向指示燈並沒有分正負極,那兩條線分別是左、右方向燈訊號
當打左方向燈時,右方向燈訊號就當是接地
當打右方向燈時,左方向燈訊號就當是接地
因為傳統燈泡耗電量大,所以方向燈泡耗掉電壓後
剩餘電壓不足以驅動另一方向的燈泡
所以當你換成耗電量低的LED後就會變成駐車燈了
這也就是為什麼你剪掉指示燈泡後方向燈就正常了
改裝方法是加二極體沒錯,但是你忘了接地這回事
要讓電流不回流至另一個方向,還需有接地才能完成一個通路
請照以下方法接線
將兩條方向燈訊號線各接上二極體
再將這兩條線接上燈泡的同一個角位
燈泡的另一條線請接地
油表指示器有三條線,黑色那條就是接地,直接接這就可以

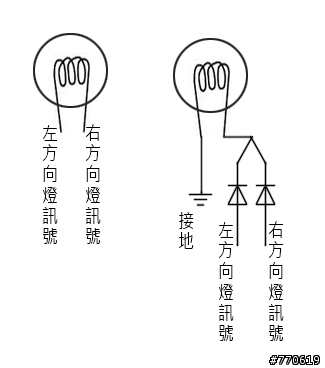

附上簡易接線圖,左邊是原電路,右邊是改裝電路
如果指示燈要改成LED的話,記得LED有分正負極
右邊為正左邊為負
你誤會我意思了,那個led繼電器是針對全車上的led燈泡,儀表版那顆也是啊,你不換那顆,全車都不會正常做動。
Lance Yen wrote:
小燈泡沒有更換耶
是...(恕刪)

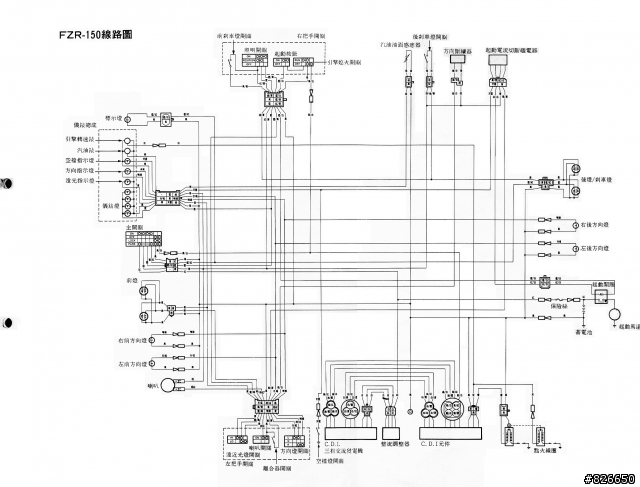

先自己研究看看電路圖吧
看不懂的話我再來幫你標記線路

請注意,所有元件的正極基本上都是與電瓶正極端相同的12V,只要左把手方向燈開關正常沒有短路,再加上線有插對位置,左右方向燈絕對獨立運作

方向指示燈變暗純粹是線路本身無法承受太大電流,因為你四個方向燈全部同時亮

二極體我目前是看不出來跟這件事有什麼關聯......
你可以把你的方向燈接法拍下來,還有那個LED方向燈繼電器,然後一起貼上來

感覺問題在LED方向燈繼電器...錶上面的指示燈也換成LED說不定會正常

話說回來,我覺得原廠的就很好了阿
六樓正解!!!

方向燈指示燈是相同低!!!

要分開來, 試試看把那顆燈泡拔掉是否就正常?!

當然繼電器跟閃爍頻率有直接關係, 但是左右連動是因為碼表指示燈的關係喔!

狼系改裝也是如此!!!!
感謝GhostSRX大大
我再來試試看!!
原來電路是這樣~終於明白了
有看到拍賣上賣LED方向燈阻絕器
多一條地線,這樣迴路才OK
謝謝囉!!
