[DIY]機車時速表不會動嗎? YAMAHA大兜風更換碼錶線教學

[前言]
幾個月前,摩托車皮帶斷掉.牽去修的時候,順便請老闆幫我看一下更早之前就壞掉的時速表.
幾個小時後去牽車,老闆說:
你碼錶那邊有零件壞了,修到好算你1400就好!
1400元...可以讓我吃一個多星期. 還是等下個月領錢再來換好了!反正這東西不影響我的行車安全!

過了好幾次"下個月",某天晚上值班,無聊上歪拍搜尋...
碼錶表頭...2000多元. 老闆不可能做這種賠錢的生意!
碼錶齒輪...200元.看歪拍照片,很簡單的機械結構,不太可能會壞!
碼錶線...60元. 看起來很有可能!!

隔天早上一下班,開始第一次拆摩托車:

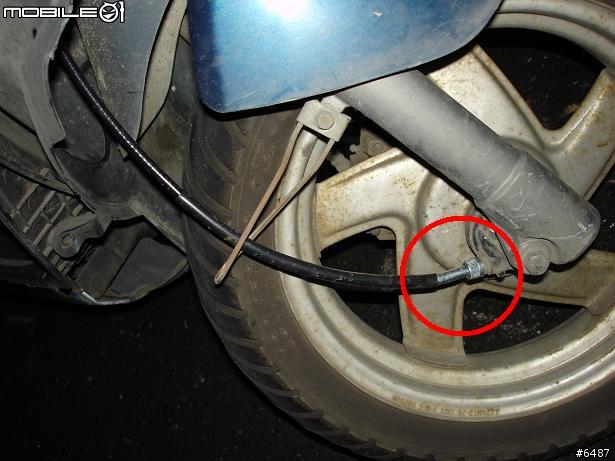

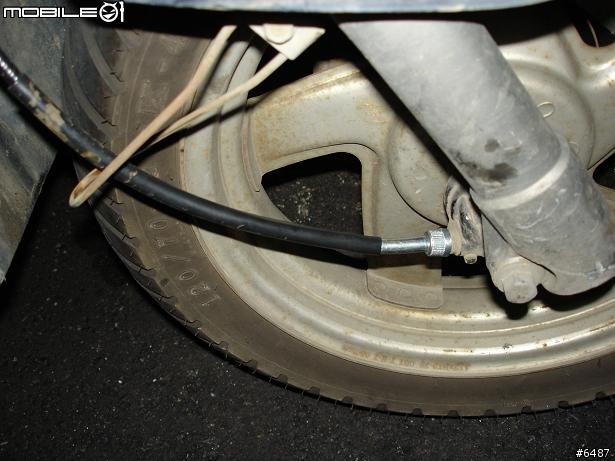

1.先檢查前輪的碼錶線,紅圈處就是碼錶線和碼錶齒輪的連接處

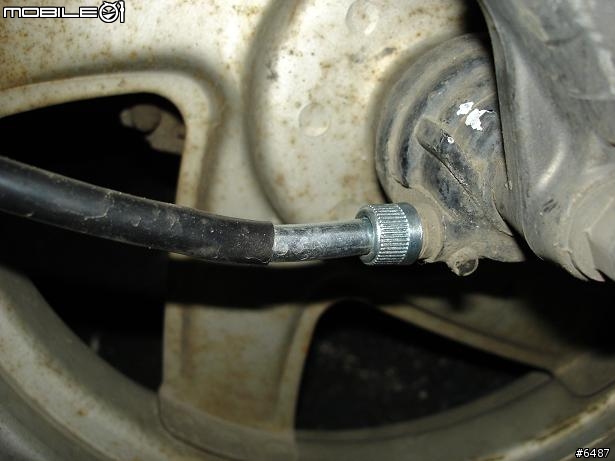

2.前輪連接處特寫

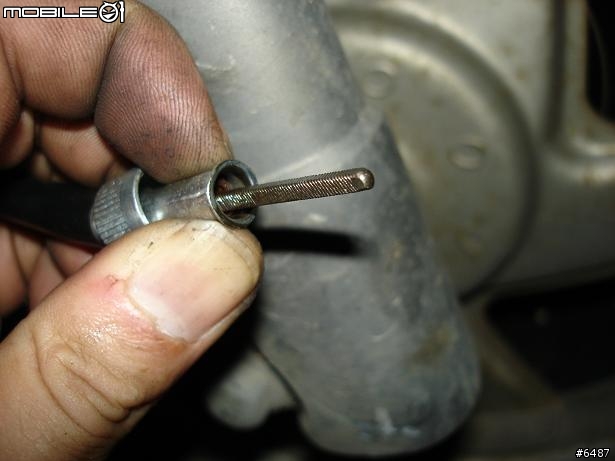

3.將固定用的螺帽鬆掉,線頭就可以拆下.碼錶線的線頭長這樣.(其實兩邊都一樣)

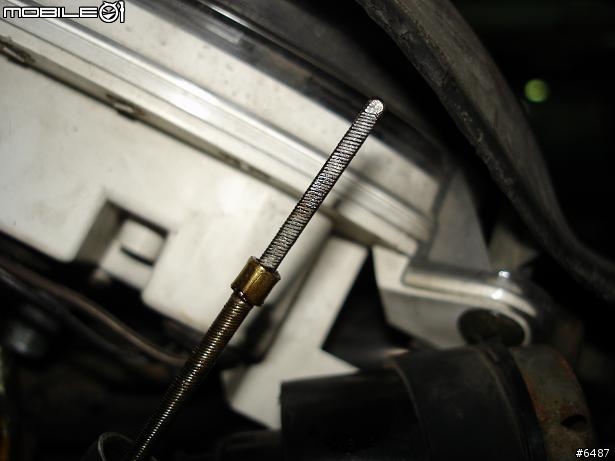

4.把線頭抽出來看,這是沒故障的樣子.(我就是這邊斷掉,斷在方轉圓的地方)

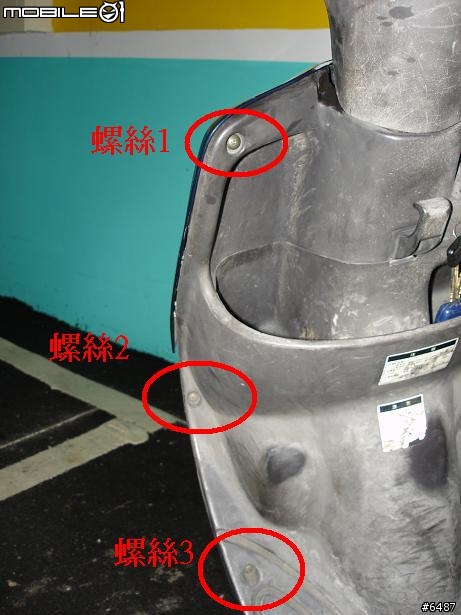

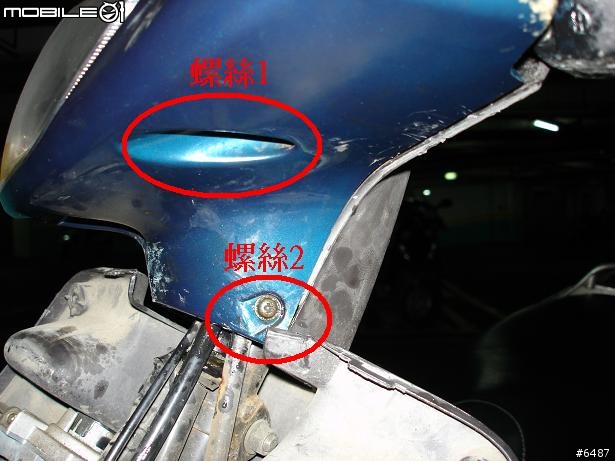

5.要拆表頭.前方斜板要先卸下,拆除左邊3顆固定螺絲

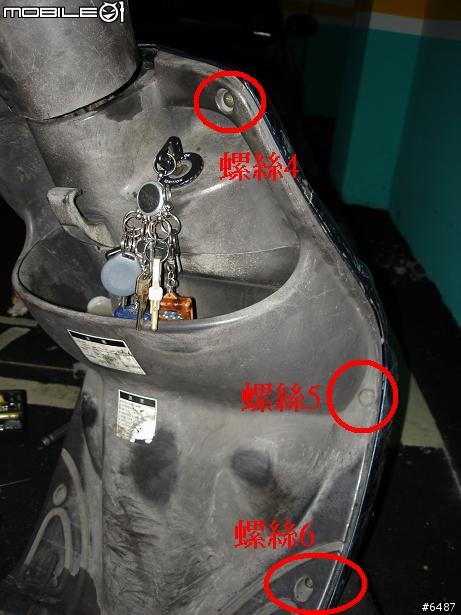

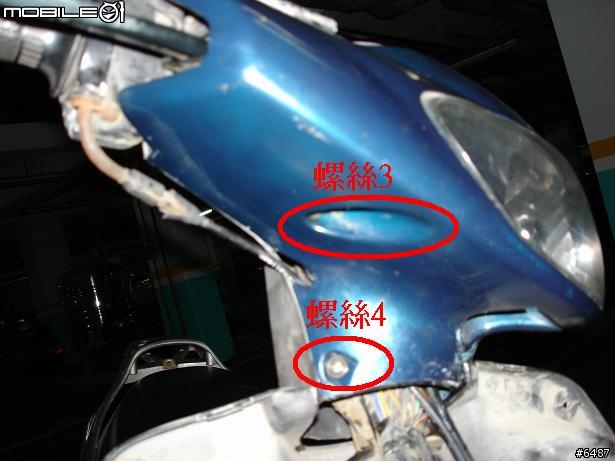

6.再將右邊三顆固定螺絲拆除,前方斜板就可以分離.

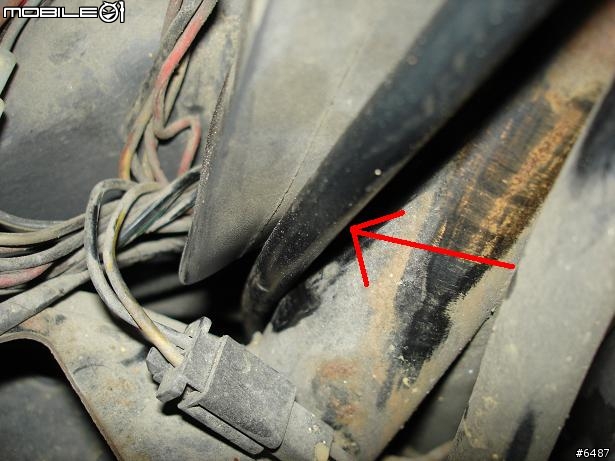

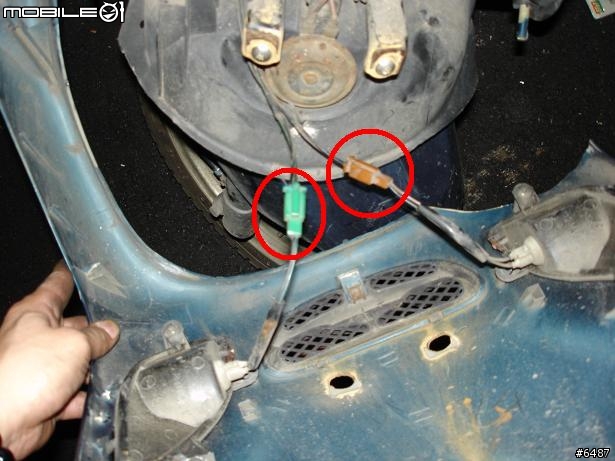

7.將圖中左/右方向燈的連接線拆掉後,就可以先將斜板丟到一旁(摔壞不負責)


8.再來要拆大燈的燈殼,左邊兩顆固定螺絲


9右邊有有兩顆固定螺絲

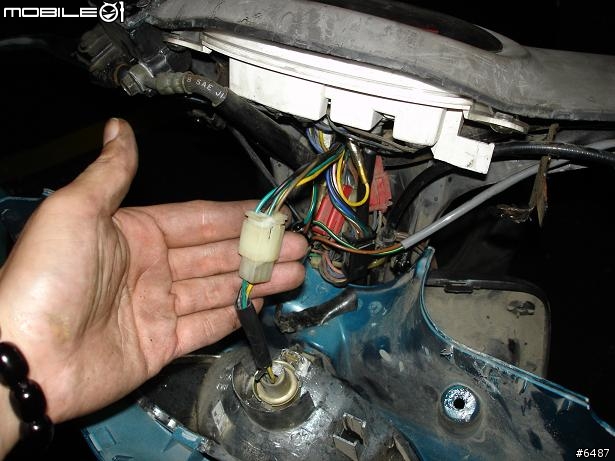

10.大燈的連接線拔掉後,礙手礙腳的燈殼就可以先棄置一旁

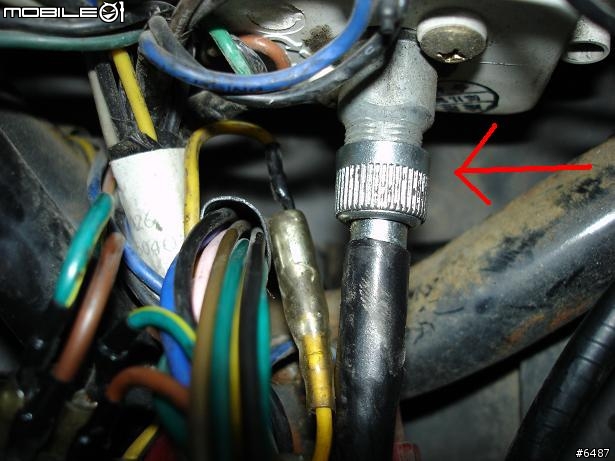

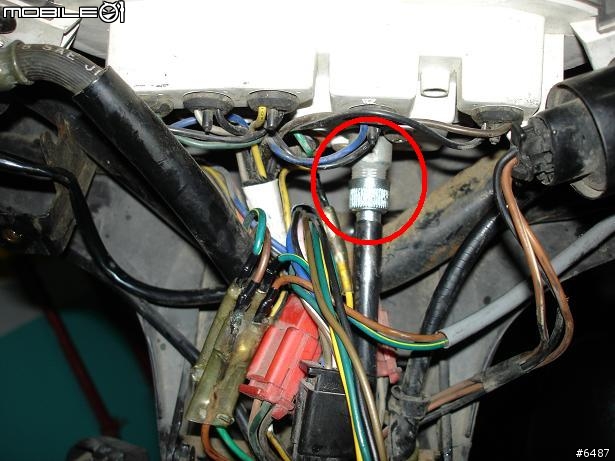

11.圖中紅圈處就是碼錶線和碼錶連接的地方


12.碼錶線的接頭特寫,轉動箭頭處的接環,就可以將現線頭拆下




13.拆下接頭的碼錶線.前面是方的,後面是圓的..若線頭斷掉,會斷在方轉圓的地方.


14.去材料行買的碼錶線,它不是只有一條鐵線.一整條的碼錶線會包含外面那段黑色的塑膠管
(沒圖片,已經被我裝上去了.請自行上歪拍看圖)

15.舊線拆掉(含黑色塑膠管).裝新線時,先裝表頭的那端.(偷懶重複貼圖)


16.裝完後轉動另一頭,看看時速表會不會動.我忘記要正轉還是逆轉,轉錯邊是不會動的.
若正轉/逆轉都不會動...那再拆下重裝吧!

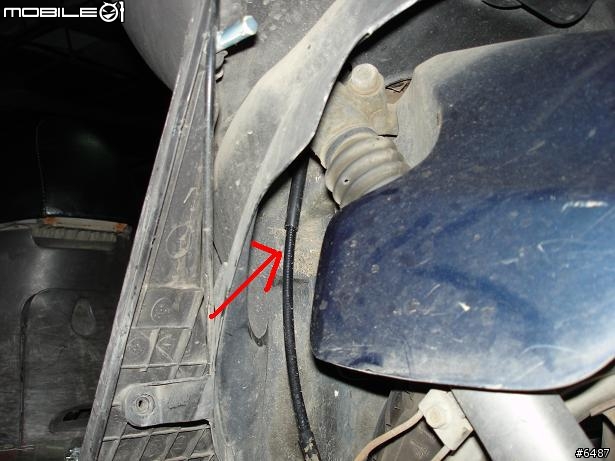

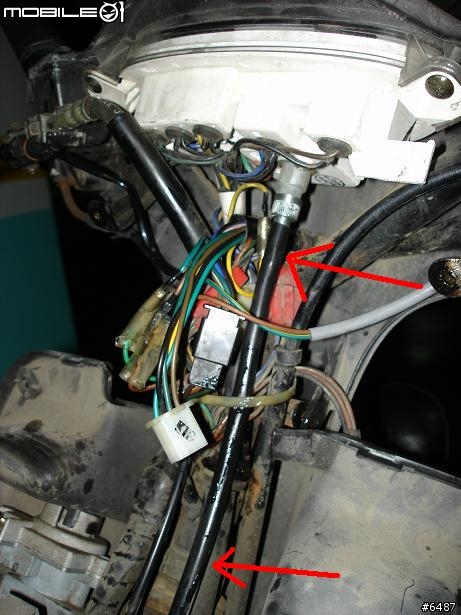

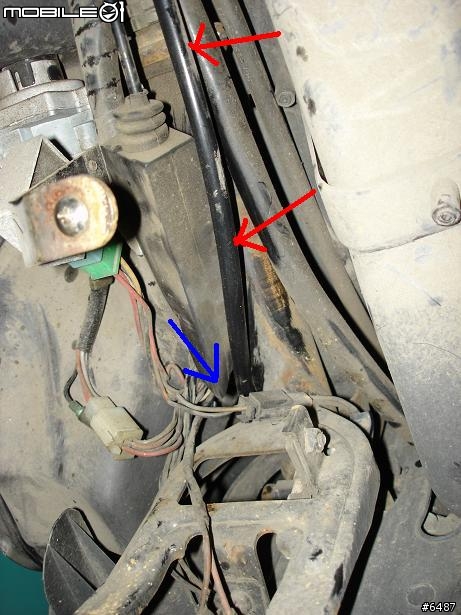

17.碼錶線如圖往下拉,這是現頭上方的位置(紅箭頭所指的就是碼錶線)


18.碼錶線中間那段位置(從藍色箭頭的角度看下去,就是圖19那張這片)

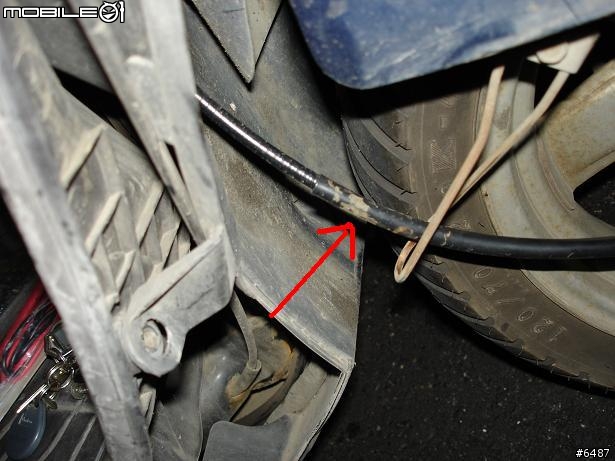

19.線頭直接穿進前輪的輪蓋


20.上方圖片看不清楚嗎?到車子的右前方,蹲下來看


21.再穿過這個固定環


22.另一邊接頭接上.


23.發動車子,騎看看碼錶會不會動!OK的話,燈殼/斜板裝回即可!

[後續]

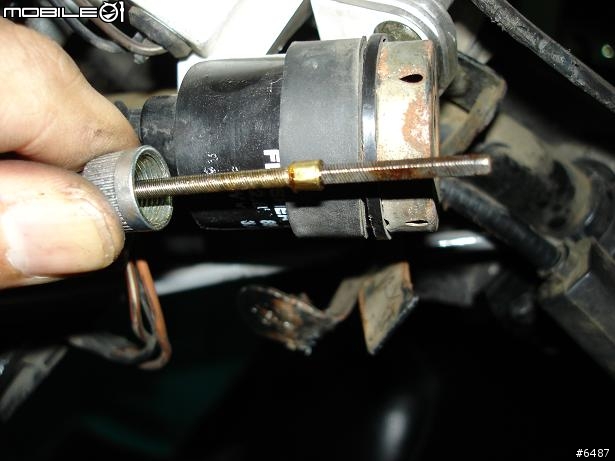

當初裝的時候,忘了拍照.今天在去檢查煞車燈開關時,順便拍的.
如何檢查煞車燈開關可以參考ericsun0514大大的[DIY]自己換煞車開關, 豪邁.迪爵等車系適用(圖多)

另外,那條線我買80元...車行老闆換到好1400元...
1320元的工錢...它還真敢開啊!!
