兩頂3/4帽的小窩..夏德SHAD SH40行李箱 [5/5更新後架補強圖]

馬車的行李箱容量就是那麼小.一頂3/4下去空間就沒了
若是要載人.可真是難過的要命.[前面也沒平坦處可放行李]

看了好久行李箱.一開始是決定33公升的.[一頂放車上行李箱,一頂放後箱]

直到上星期六上去塔塔加.看到某位車友[鐵灰色馬車]
也裝了SH40 [用原廠貨架.無補強].看起來不會很大箱

就決定了.上SH40吧
網路上找了幾天.終於入手 [已下照片手機所拍.畫質不好請見諒]

箱子上方圖.黑色物面材質[可加買烤漆上蓋,一片500].賣家含原廠靠背都裝上了

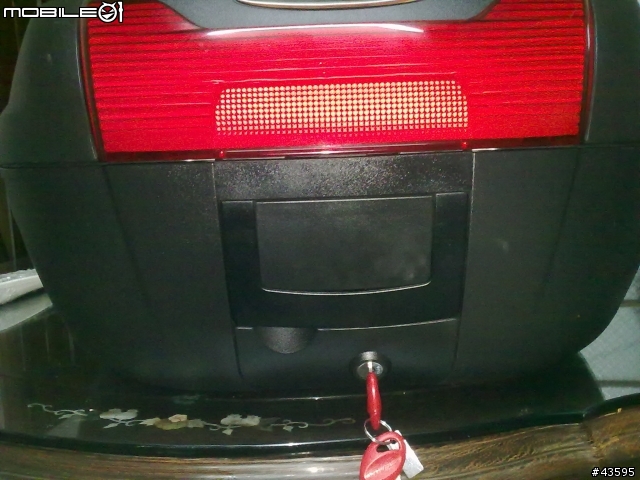

箱子前視圖.紅色反光板無LED功能.

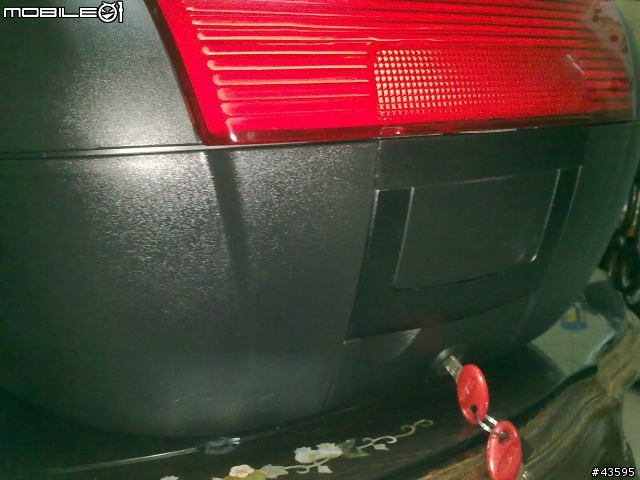

平時把手為隱藏設計.鑰匙鎖上.把手無法拉出

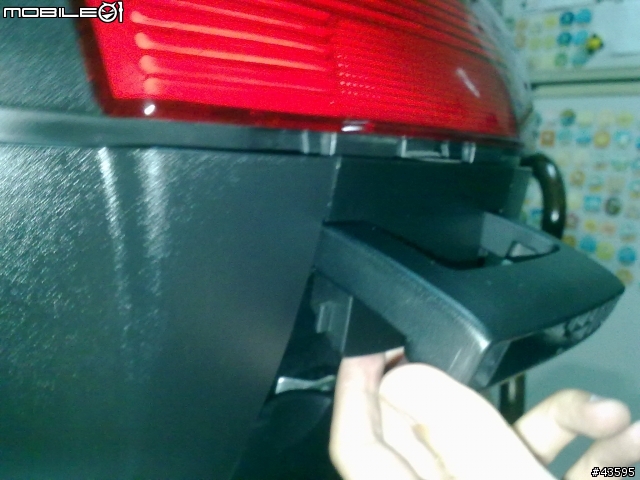

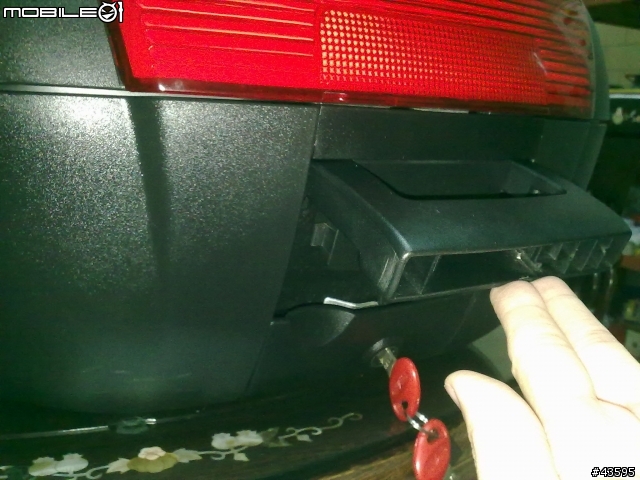

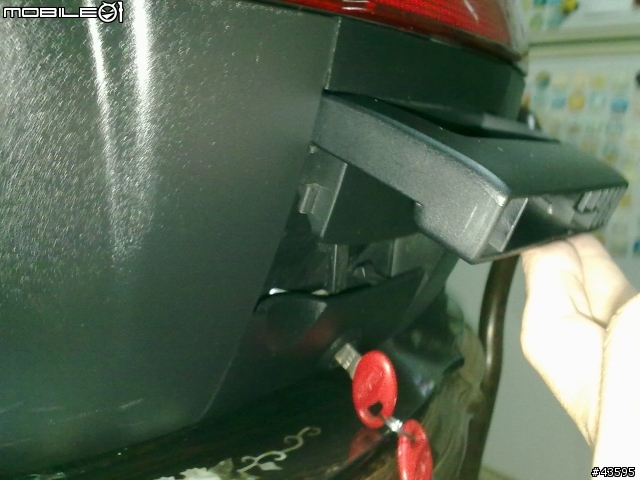

把手拉出圖


靠近點拍

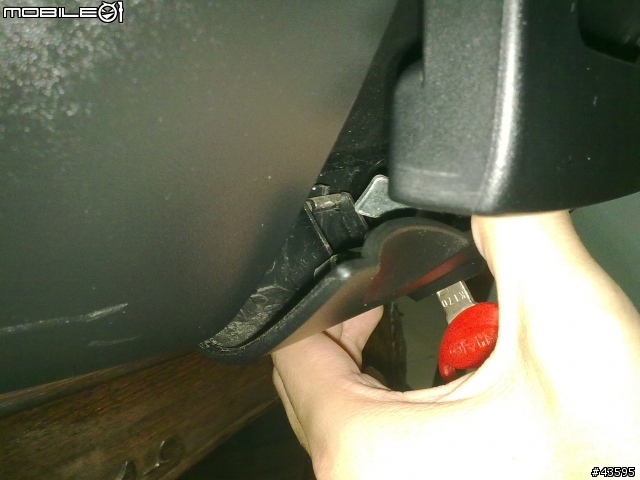

如果要打開箱子,要拉把手下面的開關[往上拉]


箱子會稍微開啟

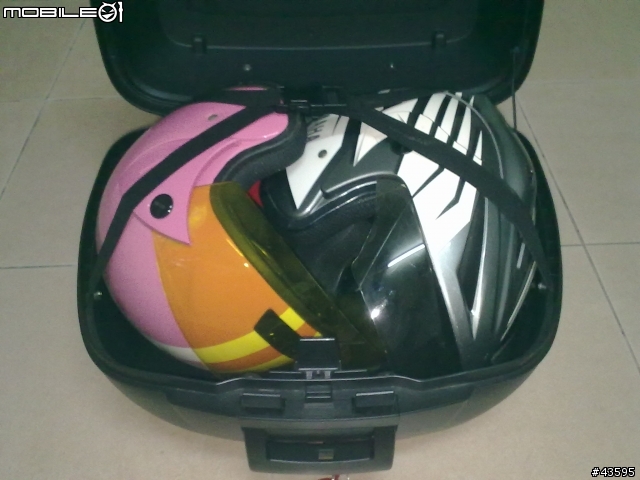

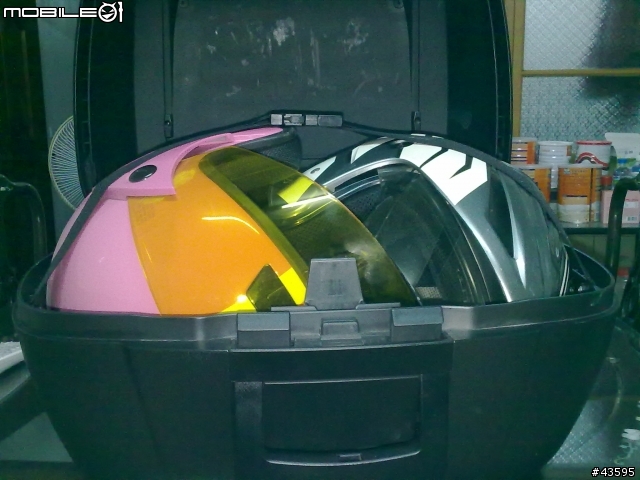

兩頂3/4需平放才可放入[風鏡要上掀.不然會卡到] 有附彈性扣帶


平視圖 [蓋起來輕輕鬆鬆]

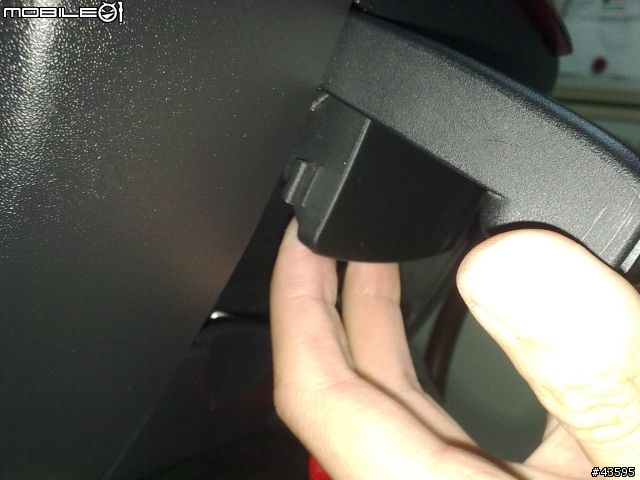

要將箱子與底座分離,要拉下面的開關


單頂帽子直放圖.箱子也可以直接蓋起來,不會卡到


-------------------------------------------------------------------------------------------------------
[3/27更新]
貨架昨晚入手,一回家馬上安裝,貨架看起來很堅固又很重,網路上說晃久了還是會斷掉
再找時間去焊接補強好了

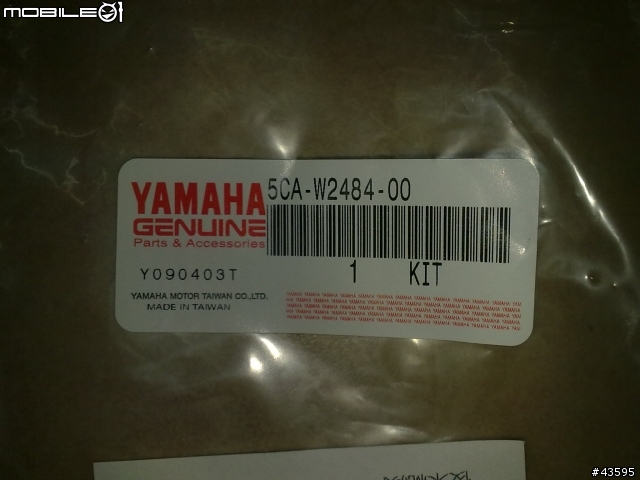

貨架原場編號

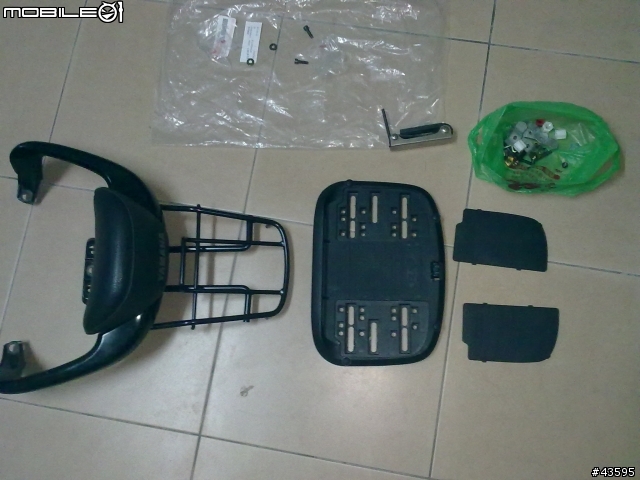

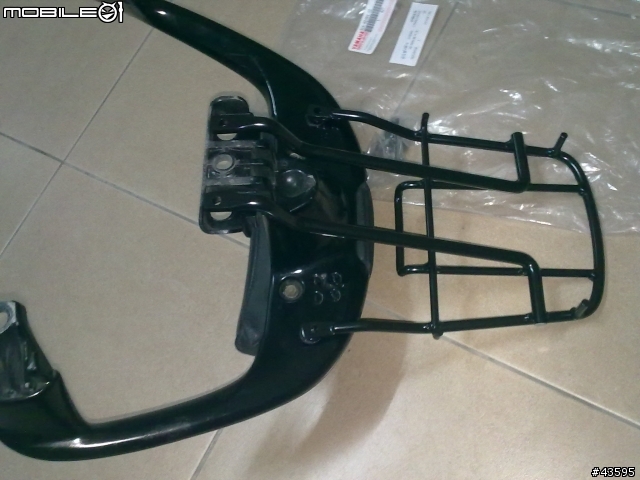

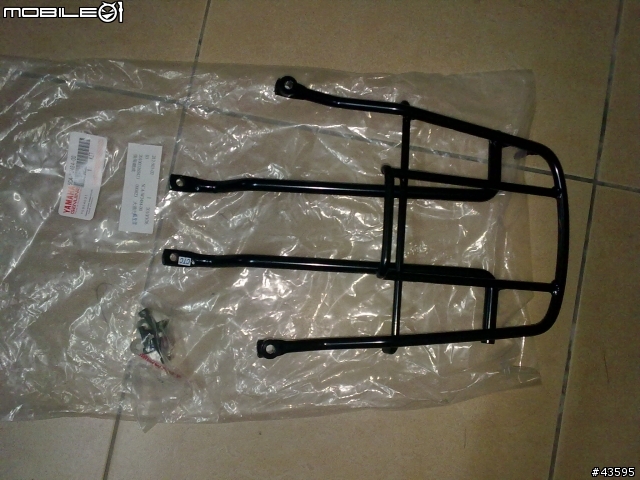

貨架內容物, 貨架+螺絲包 [需用六角板手鎖]


拆下原廠扶手,翻到背面,扶手下方兩顆

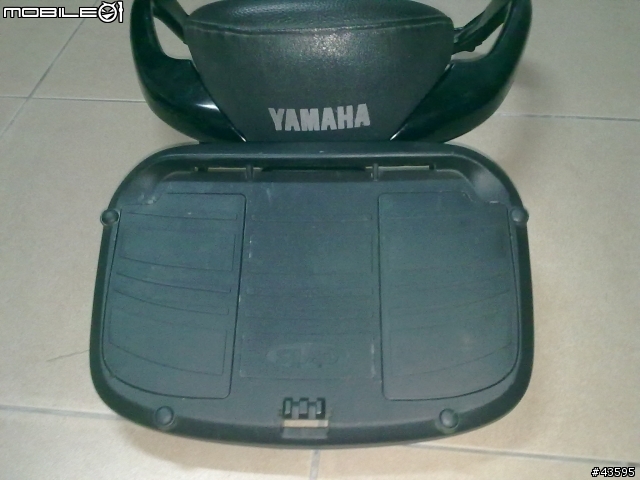

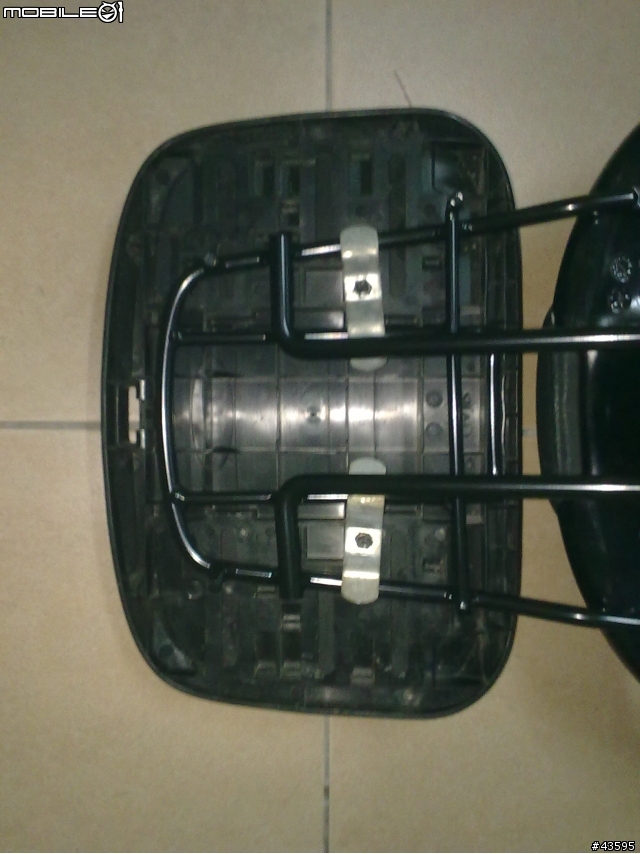

鎖完換鎖SHAD底座


鎖上兩個固定座 [之後出去晃了一圈,只鎖兩個不夠,會晃,回家又加鎖兩個]


鎖完後蓋上蓋子

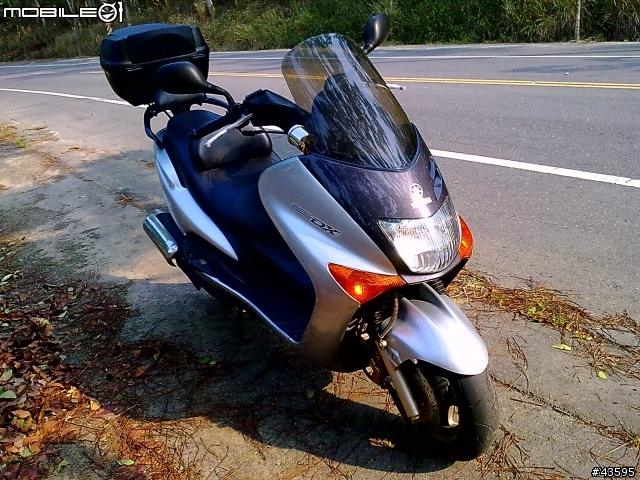

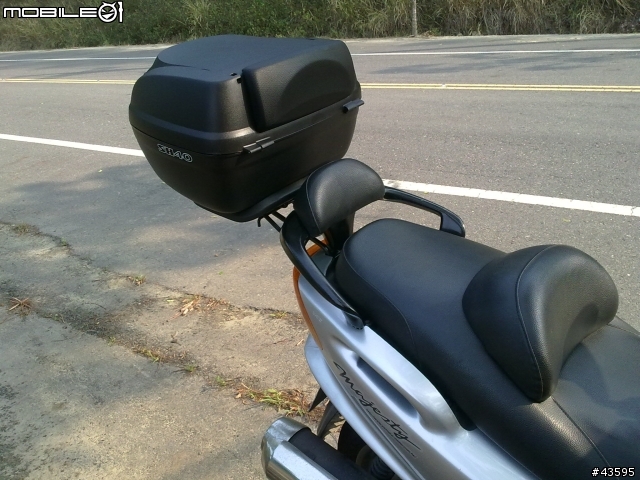

出門試車,以下為實車裝配圖

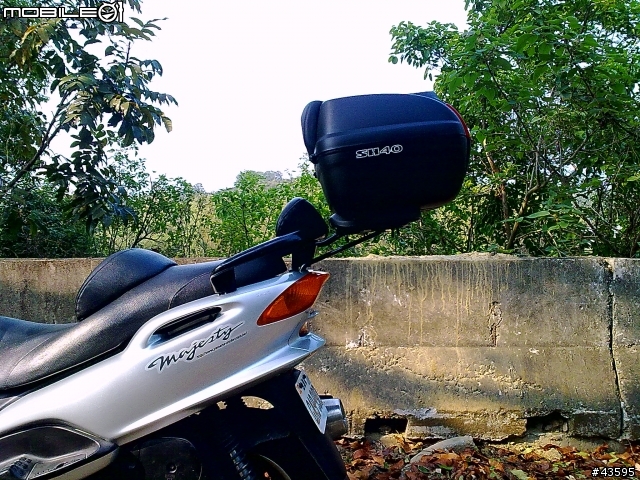

側邊

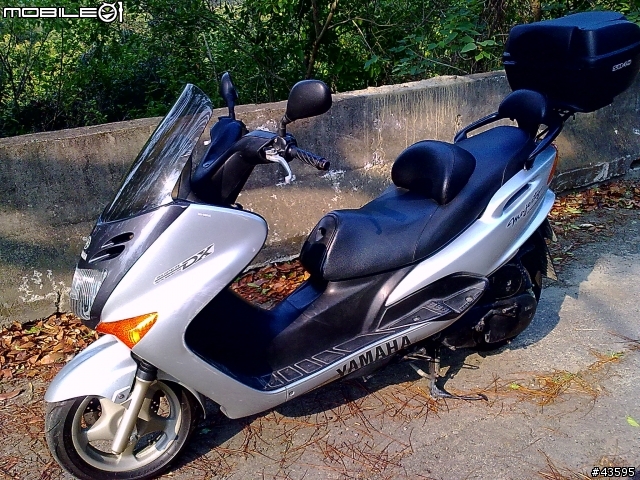

右前

雙靠背

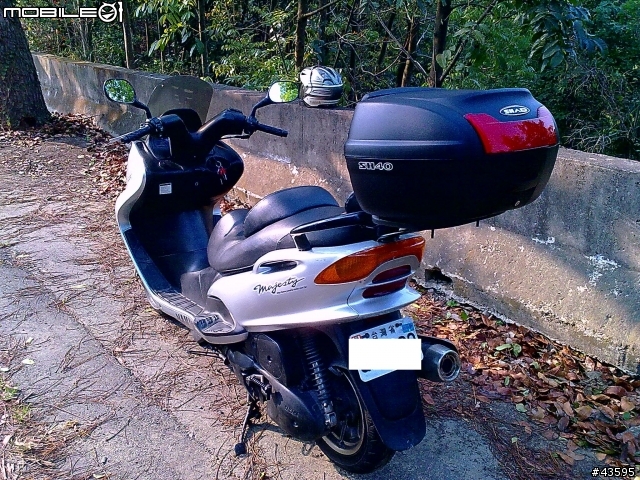

右後

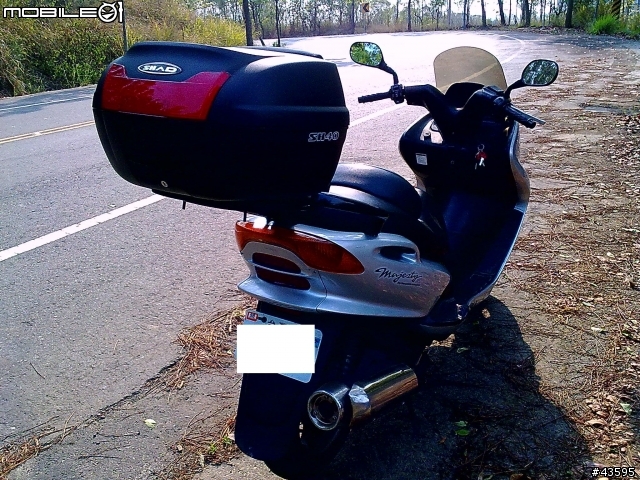

左後


------------------------------------------------------------------------------------------------------
[5/5號更新]

終於找時間去做後架補強了
因為不想焊死
所以跟店家商量做成可拆式的
不用時拆下也不佔空間

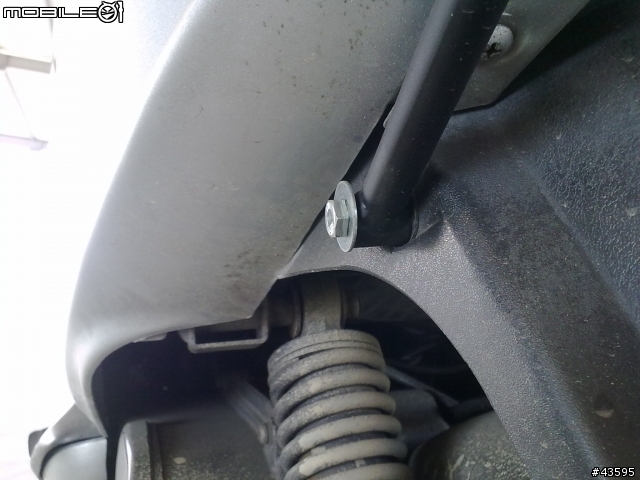

下鎖點為後土除鎖點


上鎖點.先折一片鐵片.鎖在原後架上.左右鑽孔
上鎖點圖


側邊圖.相當漂亮

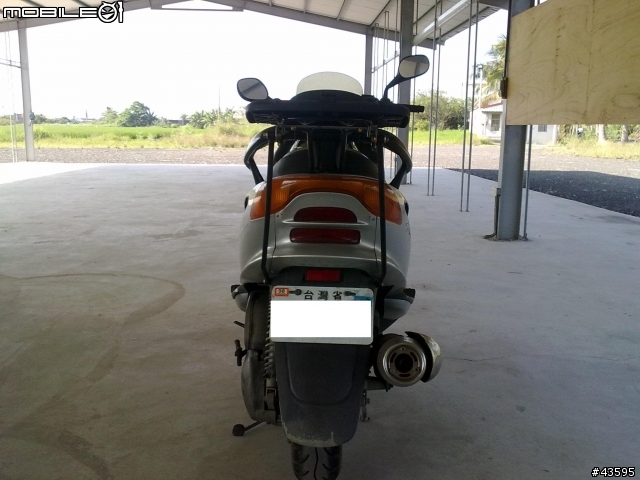

正後方圖. 因為後土除比較寬.原後架比較窄. 所以兩補強架會往內
