[續] 手工無價 - New Fighter 燈眉DIY + 燈眉方向燈 DIY

距離上次發的文章差不多一年了

下一代的FIGHTER好像要出了 似乎這台車也快變舊世代的車了

手工無價 - New Fighter 燈眉 DIY

燈眉之前接的其實也沒有很穩固 加上剛好有車友再問說燈眉要怎麼接

這次來整理一下順便重接一次 還是請大家抱持著純看分享的心情就好囉 謝謝

這次的材料有
t10 LED燈、燈座*2、5050 LED燈條*4、2PIN公母頭*3、漆包線數條 (抱歉忘了拍圖)

另外因為接線的時候來不及拍 所以就以說明的方式加完成的圖帶過

第一個步驟 依然先把NEW FIGHTER 脫光光

借用自己以前的圖



然後將龍頭的殼也拆下來(這張是已經接線接好的 正常是沒有黃黑那幾條的)




而定位燈的部分我是接龍頭上燈具的咖啡色線 以及 綠色線(接地線) 拉出一個2PIN的公頭

// 因為之前直接接底下殼的線組怕說壞掉很難修 所以這次全部移到龍頭上的線組

左方向燈的部分則是接 橘色線 及 綠色線(依然接地線) 也拉出一個2PIN的公或母頭




右方向燈的部分接上 藍色線 及 綠色線 (還是接地線) 也拉出一個2PIN的公或母頭



//小提醒：左右方向燈的2PIN公母頭最好左右不相同 左公右母或左母右公 以免在接燈的時候搞混

接好就是這樣




接下來 把t10 LED燈及燈座放入蓋子 (這邊就不贅述怎麼用了 欲知詳情請點之前我的文章)
成品就像這樣



然後把 5050 LED燈條塞入燈眉兩側 我是貼側的 亮度目前看來是足夠



然後把電線從上方小孔穿出 在接上剛剛公母頭的另一側





接下來 試著組合



如果沒問題了 就裝上車吧

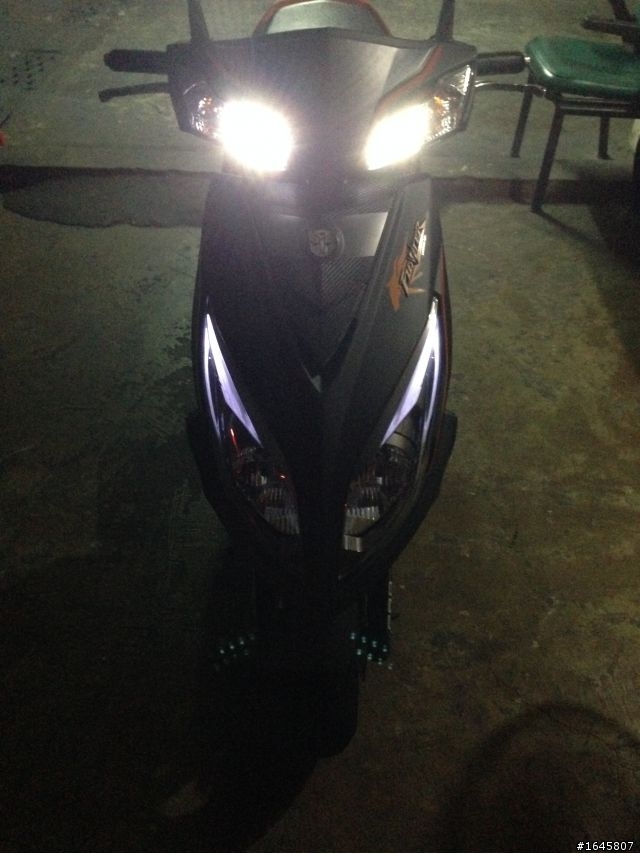

上車後實車照

定位燈





左方向燈開啟



右方向燈開啟



閃爍頻率我有特別注意 一切正常

另外亮度部分 是比正常的定位燈及方向燈暗 主要是沒必要用那麼亮 晚上看得到就好了

//小提醒：燈條及燈座的黏貼 要注意 如果平時裡面有灰塵 或是大燈溫度太高可能會導致黏不緊
所以要另外用膠加強

一切就大功告成了 謝謝觀賞

------------------------------------------------------------
