文章如果錯誤請各位大大別鞭我
我只是一個業餘的DIY使用者而已
因為機車已經很久沒換過零件了
感覺怪怪的所以就買了一隻氣動板手自己玩一下
順便發發文
給車行裝好貴壓
--------------所需工具--------------
1.空壓機一台(3HP)
2.氣動板手一隻
3.六角板手一隻
4.要換的傳動零件
-------------------------------------
1.氣動板手一隻
2.八號六角板手

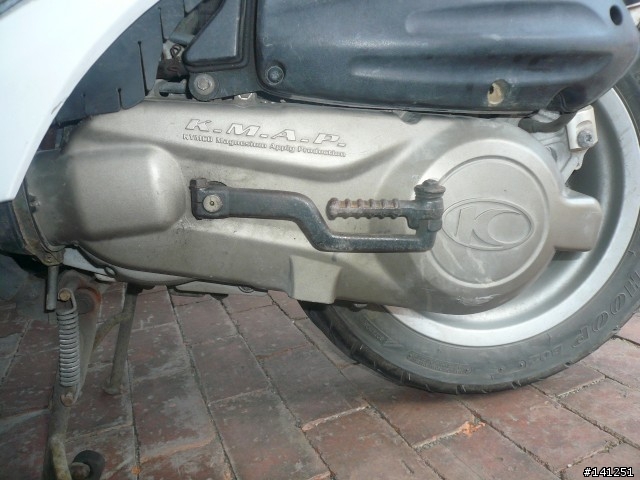

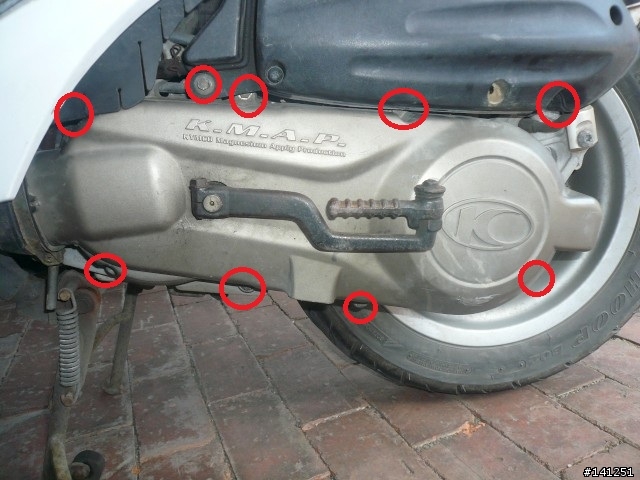

3.把紅圈裡的所有螺絲都拆掉

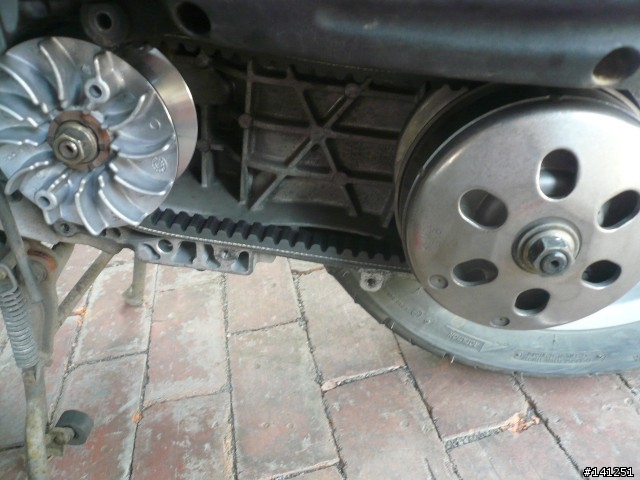

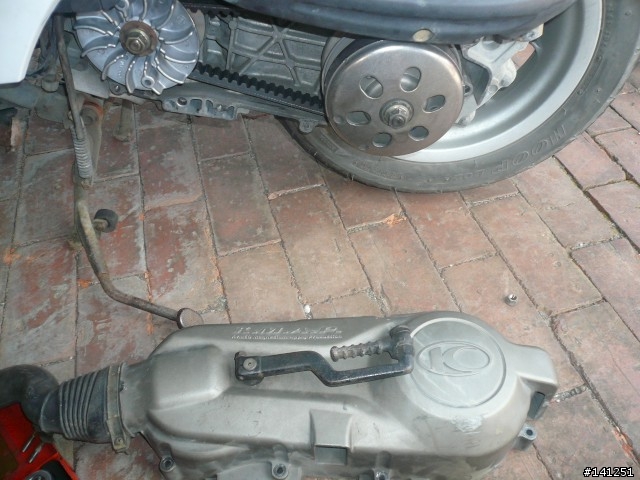

4.把外殼拔掉就可以看到傳動系統了

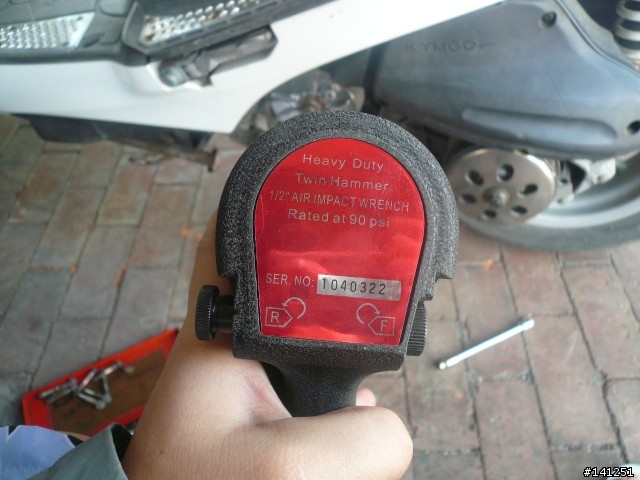

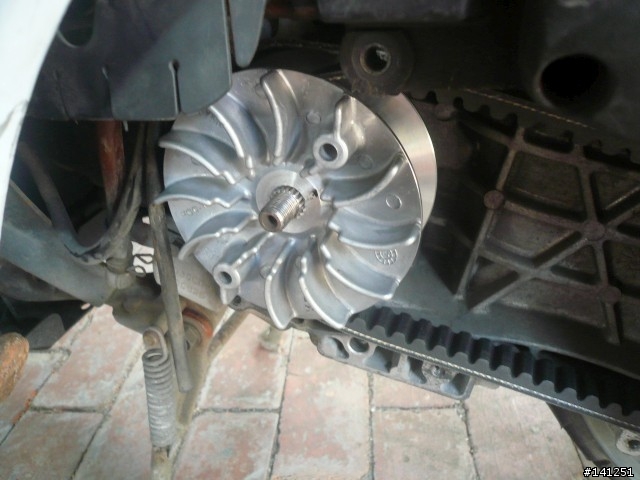

5.氣動板手轉到逆時針

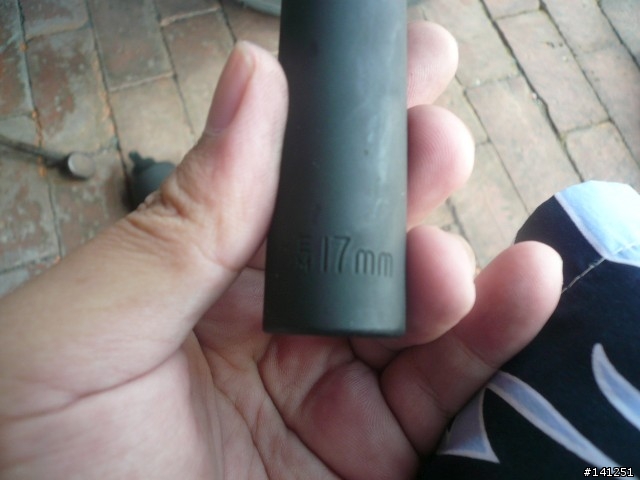

6.使用17號六角板手

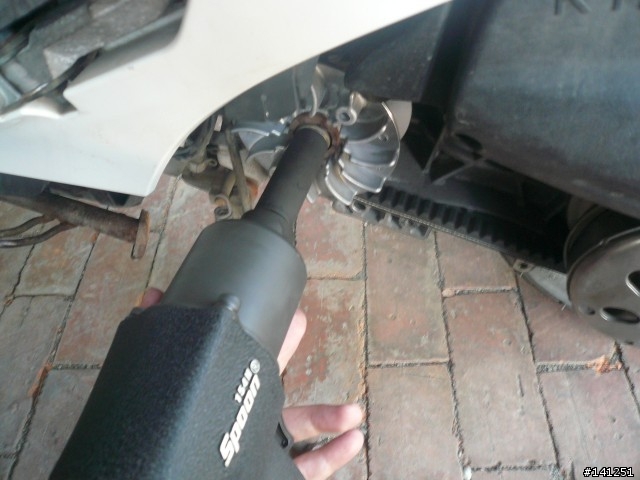

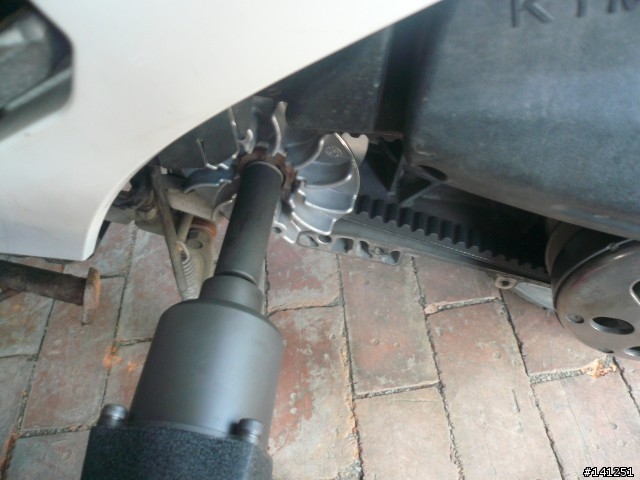

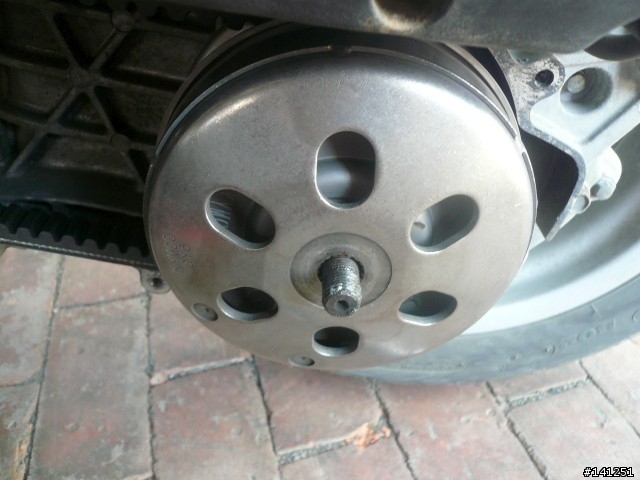

7.用力把螺絲打打打
8.螺絲下來了

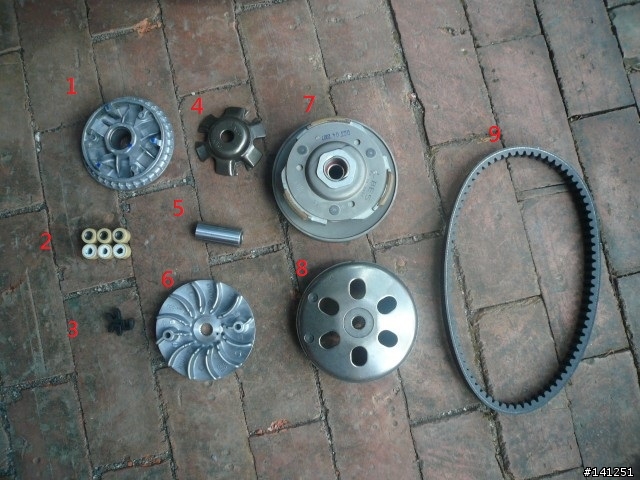

9.個傳動零件名稱因為網路上稱呼大家都不一樣所以我不敢保證我知道的名稱是對的(但是意思差不多大家也知道)
----------------

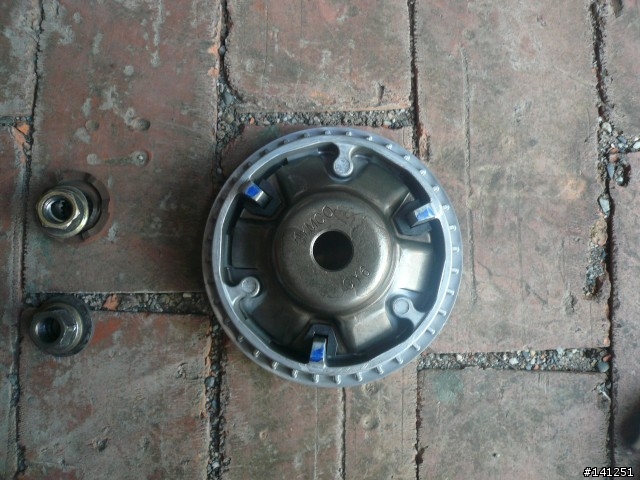

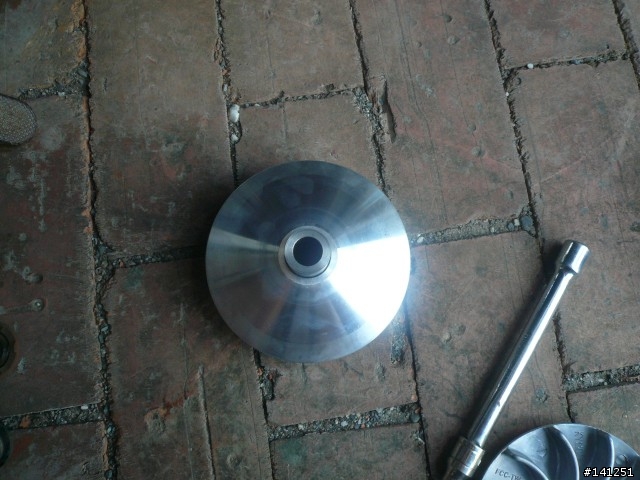

1.普利盤
2.普利珠
3.滑套、滑件
4.壓板
5.桶套
6.風葉
7.離合器總成(離合器+閉合盤or開閉盤)
8.碗公、離合器外套
9.皮帶
----------------

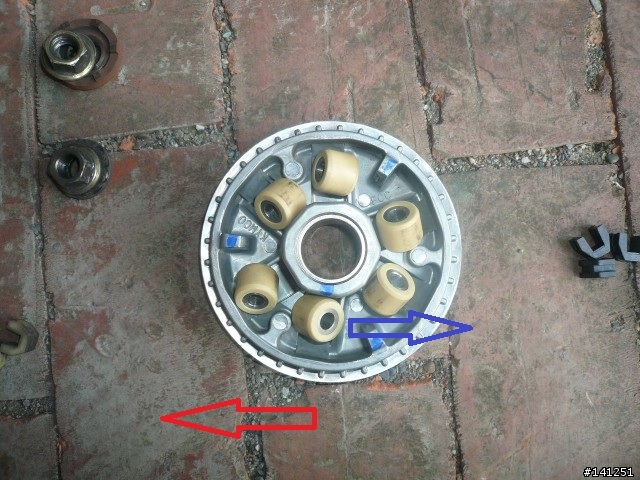

10."原廠"珠子是有方向性的，安裝方法就是盤子轉哪邊珠子會往反方向撞，所以有塑膠那面就朝哪邊放

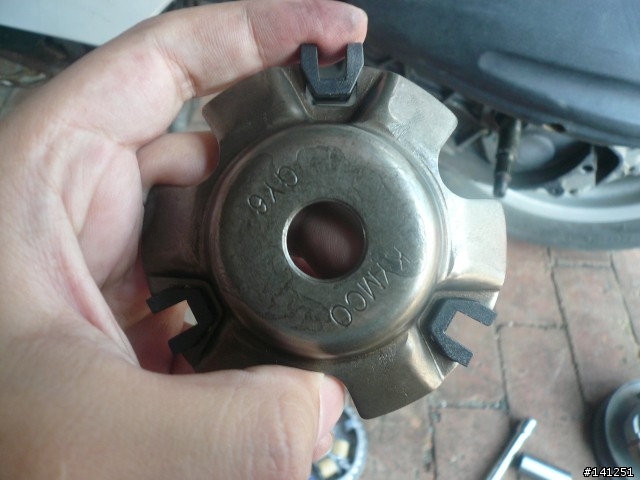

11.把滑套裝上去壓版的缺口
12.把珠子蓋起來
13.把普利盤翻過來桶套插進去

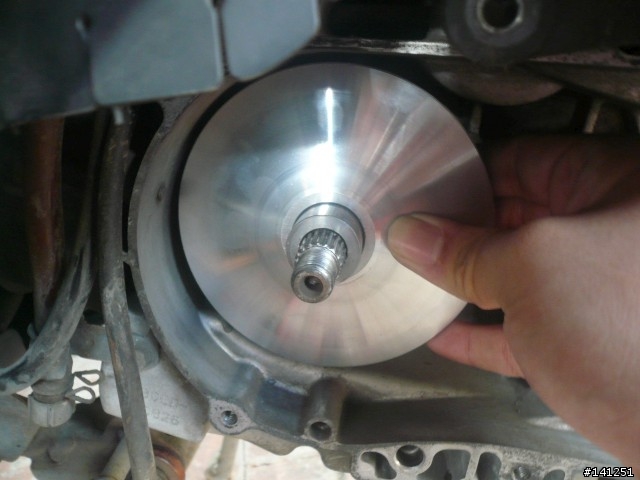

14.手壓著壓板插進去前傳動軸
15.皮帶安裝也是有方向性，如果沒有標示箭頭以字體向你看起來是正的為準

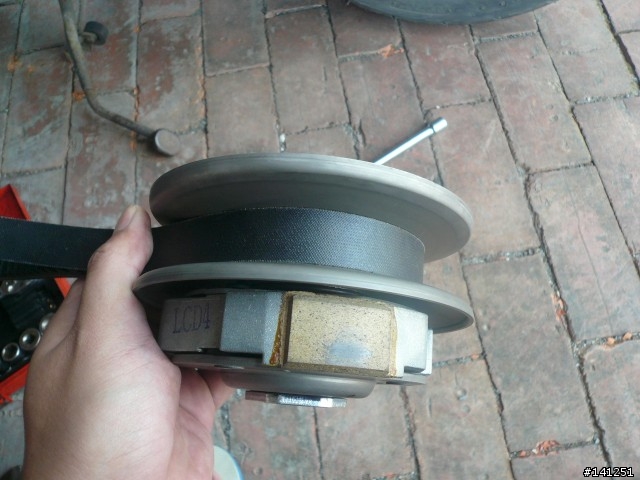

16.要裝上去前要先把皮帶塞進去閉合盤裡(這樣才不會在鎖前面風葉跟普利盤時因為皮帶關係沒緊密)

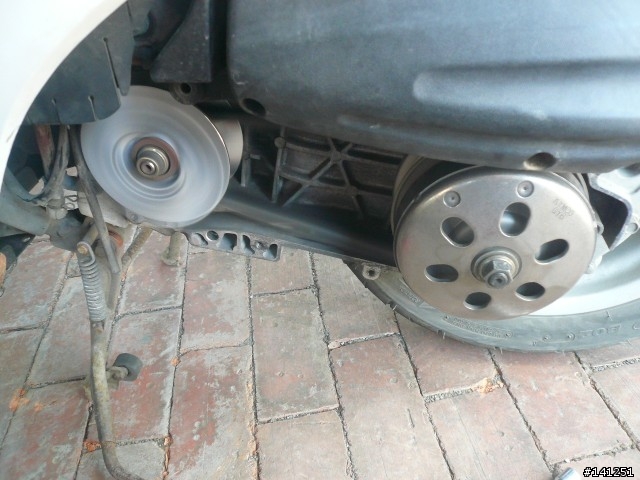

17.把離合器總成裝上去後傳動軸
18.碗公蓋上去
19.風葉蓋上去
20.把螺絲先用手鎖緊，不然零件沒定位氣動一鎖可能就要換曲軸(本人親身經驗)

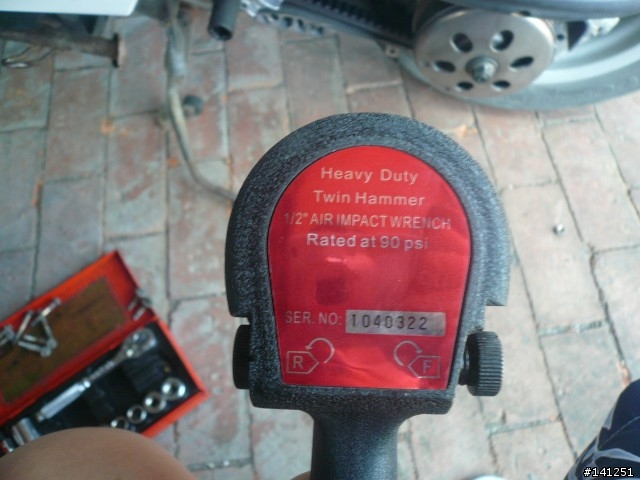

21.氣動板手轉成順時鐘
22.一樣前後都打打打

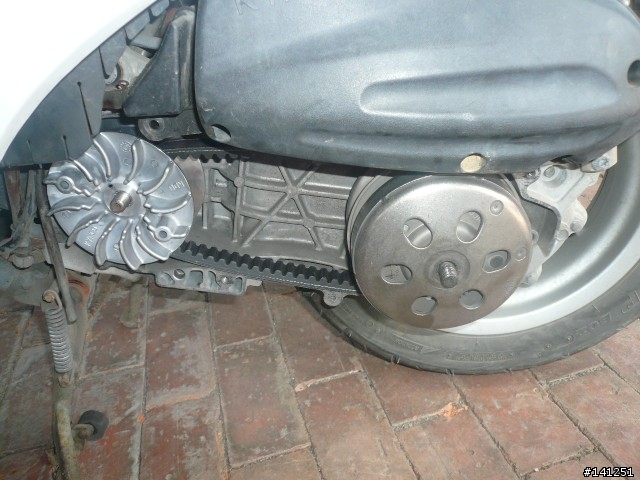

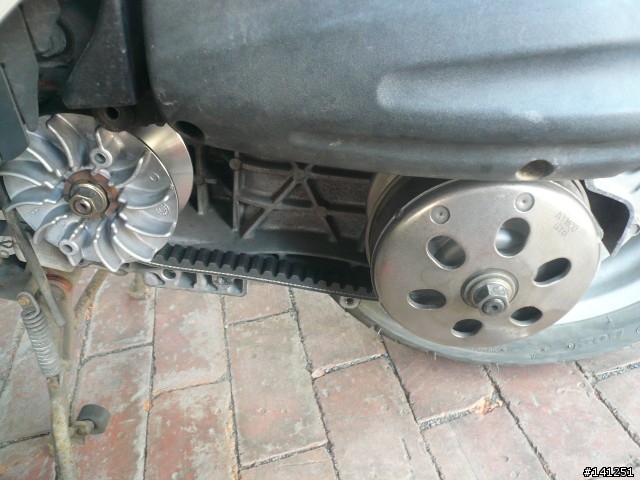

23.鎖完了
24.發動試試
25.完工~蓋回去
以上給想DIY的人參考
