[不專業] RX110 眉燈教學 DIY(5/3新增Rx110完整版42cm眉燈)

眉燈教學

眉燈 也就是SMD 薄燈條

有一條幾百塊（晶比較小） 也有一條300~500（５０５０型）

北部南部的講法也不同　

北部：　燈眉

南部：　眉燈

廢話太多了

進入正題吧

首先工具要準備齊全


眉燈 電子材料行有賣


工具（補充）　自己雙手　剪刀　剝線皮用　

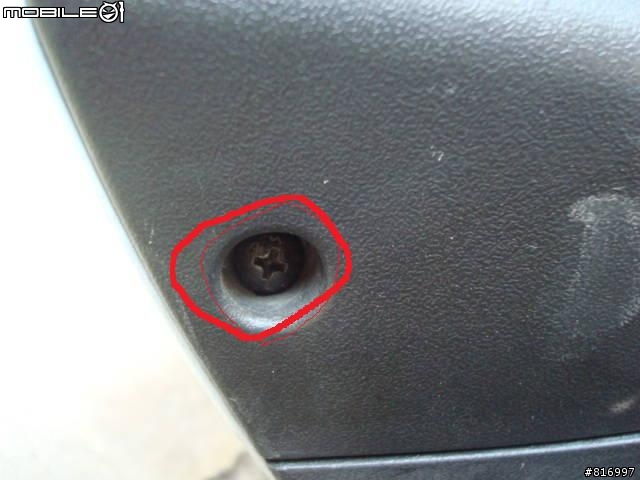

左邊 拆前斜板

右邊

共4顆 使用工具 螺絲起子



拆前面固定下導流 使用工具: T板手 10號

接下來


左邊

右邊

前面踏板共6顆 右邊少一張圖 請見諒
使用工具:螺絲起子

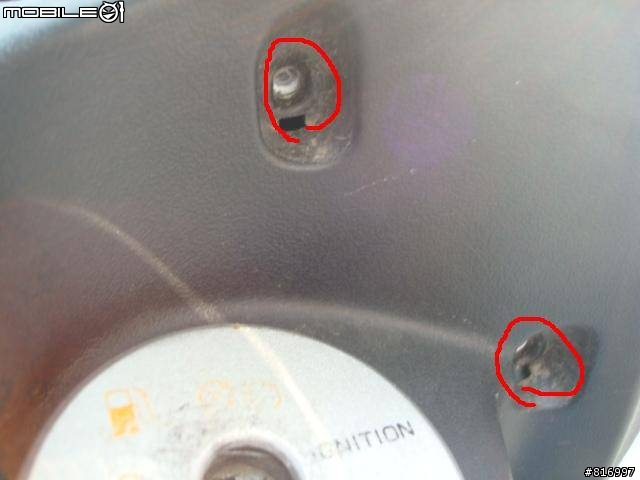

再來下導流上面固定 　共２顆　使用工具：螺絲起子

左邊

右邊

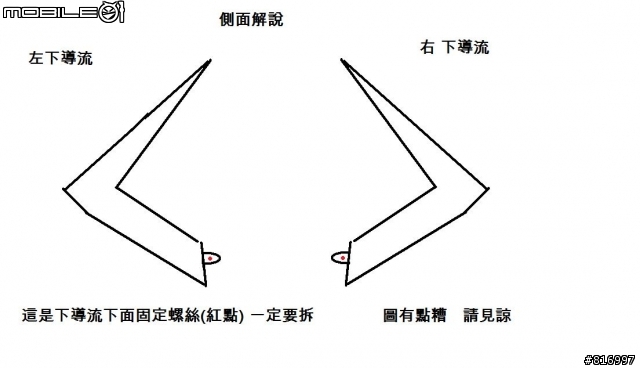

這很重要　下導流左右固定螺絲　使用工具：螺絲起子

拆側條　共８顆（左４右４）使用工具：螺絲起子


之後拆燈組上面和中間２顆　使用工具：螺絲起子







圖中紅字ＲＯＳＳ是　螺絲　　字醜請見諒

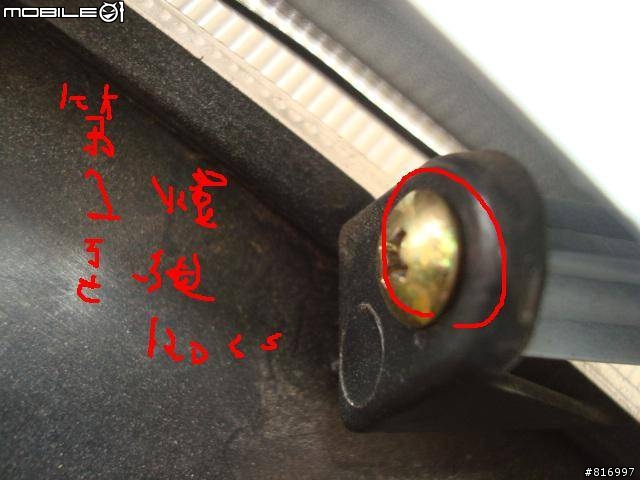

燈組中間那顆不好拆（注意）

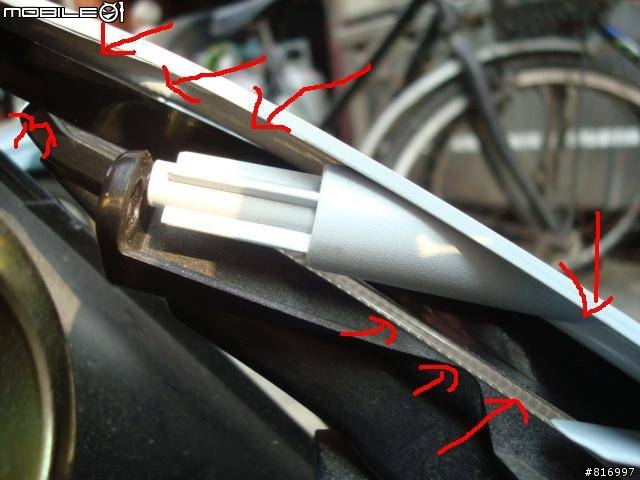

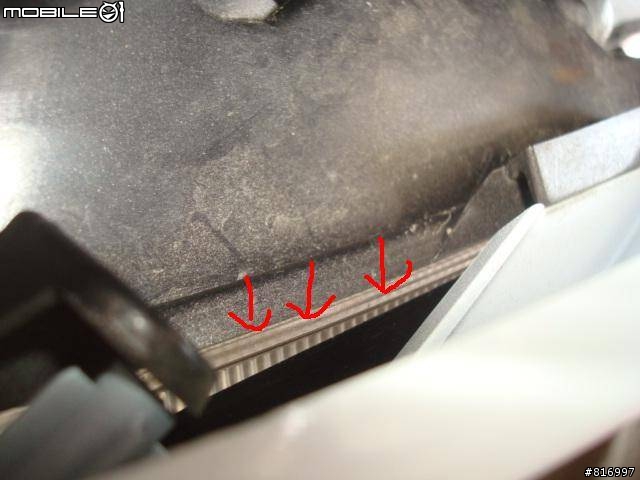

之後拆下來把燈組往內壓　出現縫隙可以塞進去

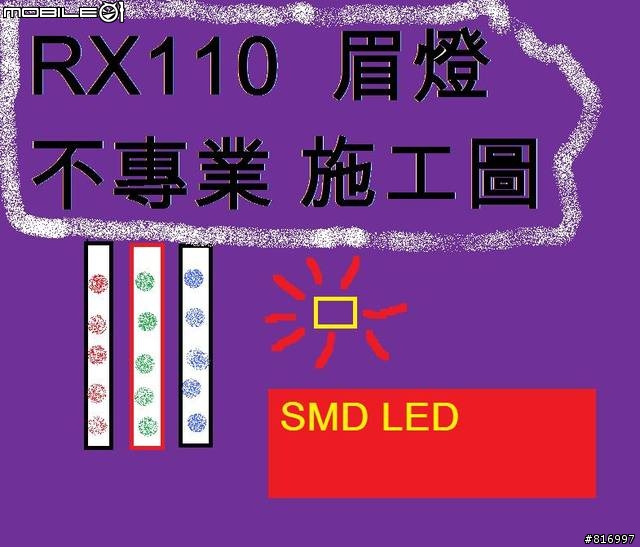

ＳＭＤ燈條　登場

使用工具：雙手

塞進去　拉出來　之後再塞回去　再把燈組與車殼壓回
準備鎖　燈組螺絲　（此版本無黏貼在車殼　使用方法車殼與燈組夾緊　以方便拆裝

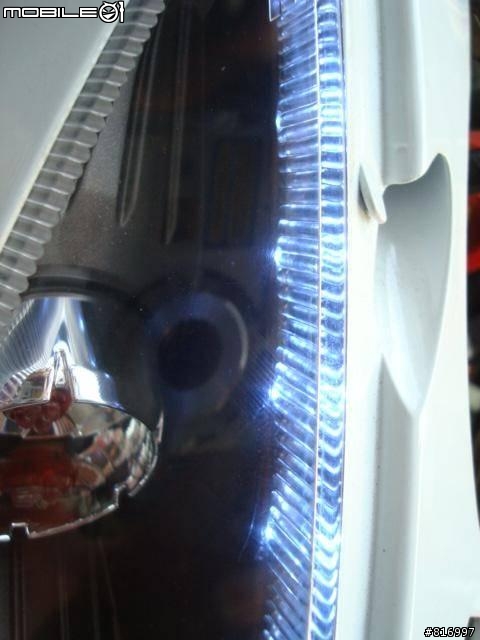

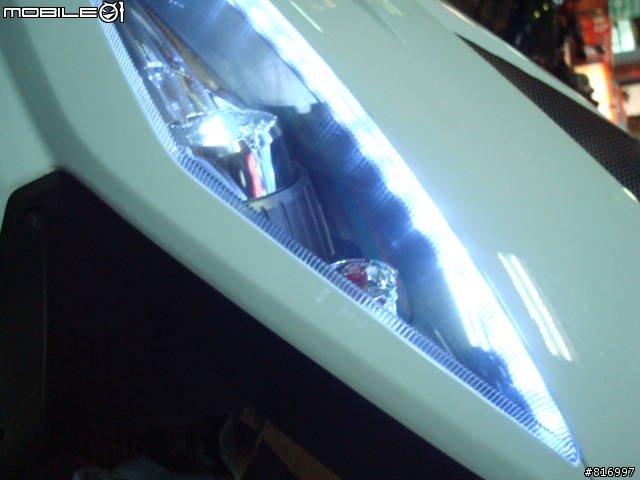

特寫１

特寫２

特寫３

接下來把線接好　使用工具：雙手

也可以用退ＰＩＮ方法　小弟直接用夾住的方法
將小燈電源拿來用也等於開關

千萬別碰再一起（通電中）　會燒壞保險絲（超級重要）


左邊的　３ＰＩＮ

右邊３ＰＩＮ
上２張圖中　水泥電阻　為防止快閃

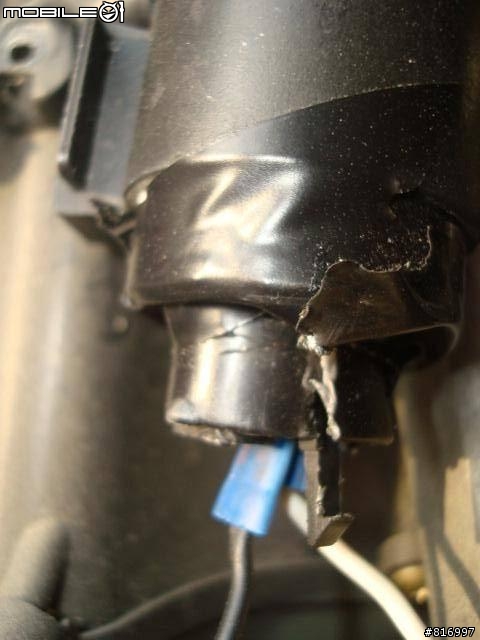

這個是方向燈ＬＥＤ閃光器３ＰＩＮ（有聲音的喔）　
土砲轉成２ＰＩＮ

全部弄好再一一裝回去　
大功告成　開燈測試
　　

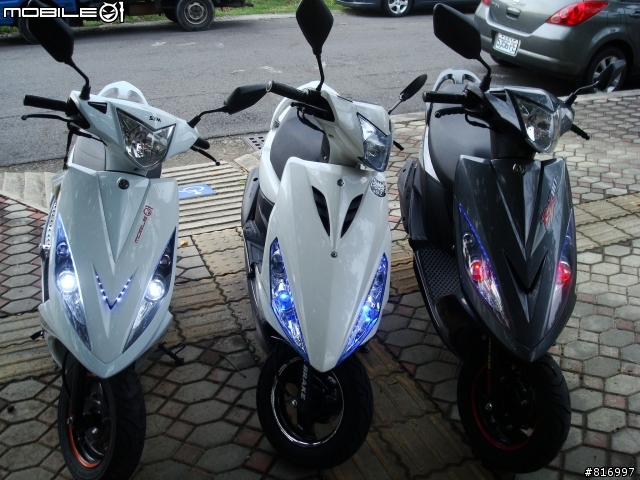

白天拍的

小燈為 電子材料行高功率白光6晶

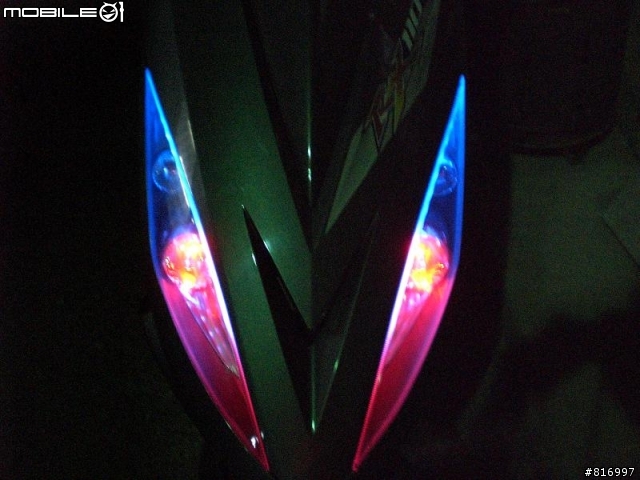

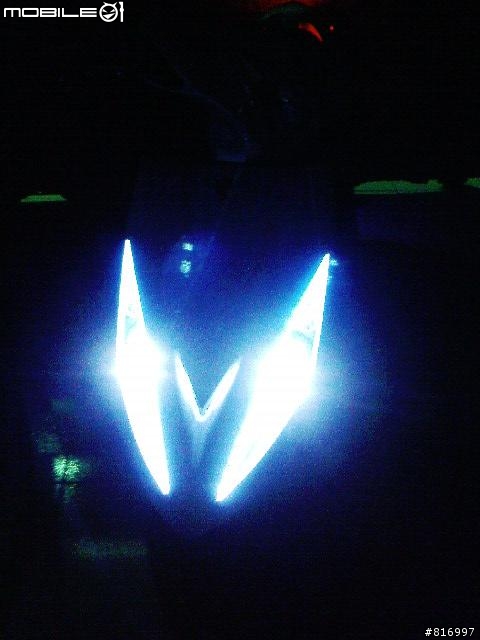

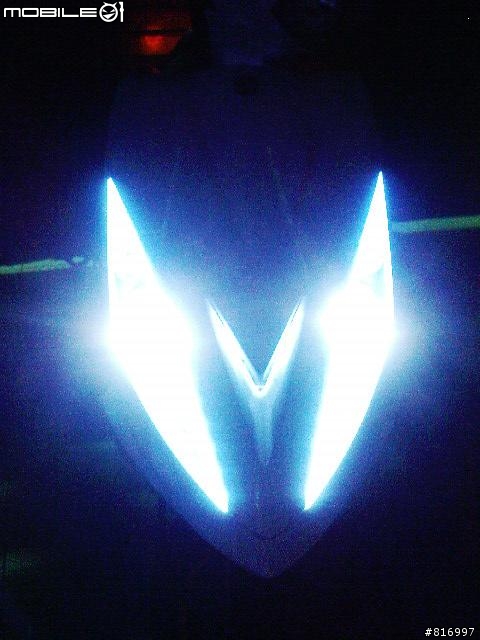

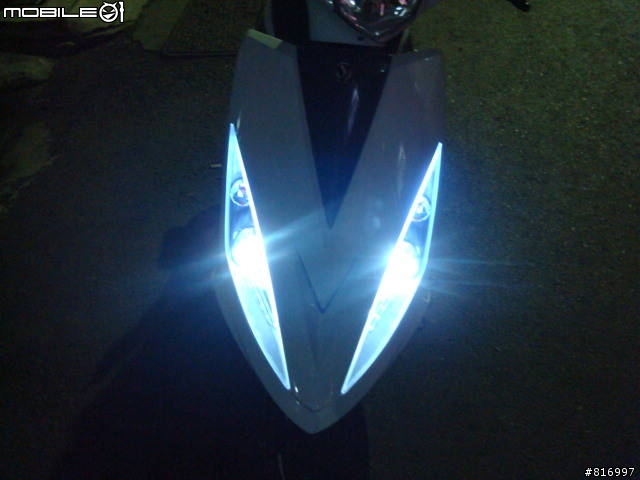

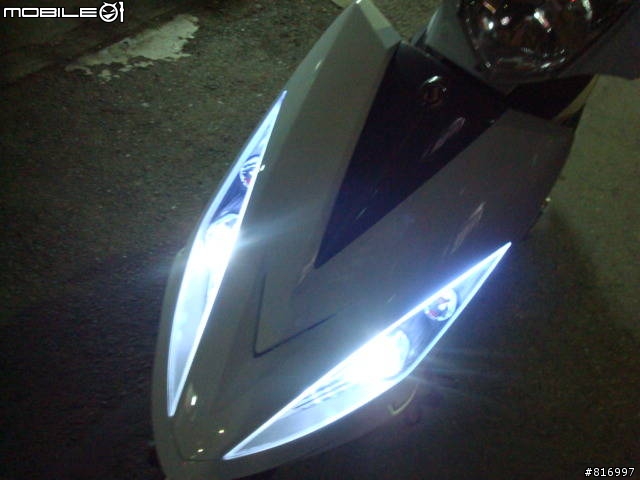

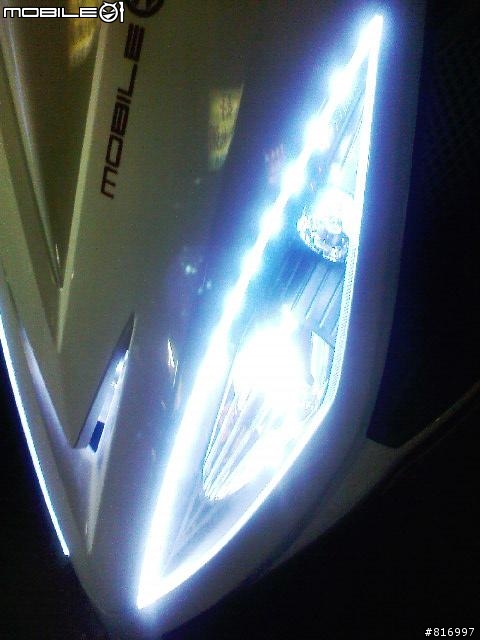

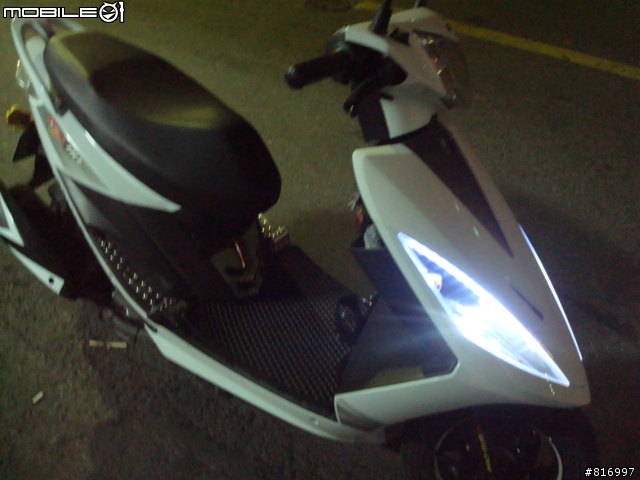

晚上　拍幾張

給外面裝　都要一千元以上

自己裝頂多材料錢＋工具　差不多４００以下

心得：拆裝完真的很累
但是看到完成品
哇　超感動的
很有成就感

ＴＨＥ　ＥＮＤ　謝謝欣賞　如有拍不好請見諒
油價
還有看不懂　可以問我　

下面補幾張RSZ 有RSZ車主要求




5/3 新增
