DIO 拆空濾

前言
有一天見到朋友家閒置旁邊的DIO(他弟的),讓我回想到高中時我的原廠無改白色DIO,....懷念!
隨口問他2000元賣嗎?
他說3000啦~
我回說2500,他說隨便啦~
就這樣,隔日大雨中來回騎了50多公里去原登記處辦理過戶> <
當時心中幹攪一下~雖沒車主聯與行照,難道一定要去原登記處辦理,電腦不能連線嗎?
補了欠稅(他弟出),行照與保險我出,約3200元買到一台DIO ^^
和許多01車友一樣,正因懷念騎DIO的美好時代.

剛剛拆了空濾,以下請教一下,


DIO 拆空濾

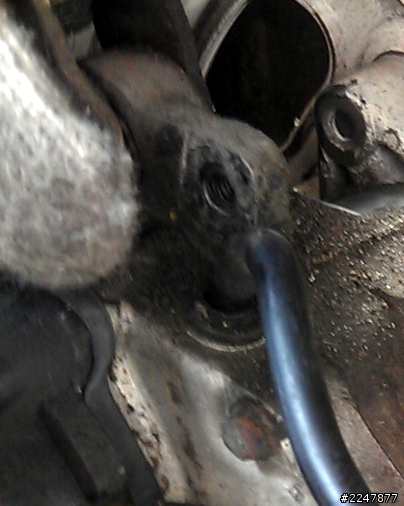

化油器下方的小孔是?卸油的嗎?是不是缺了一條管子.

DIO 拆空濾

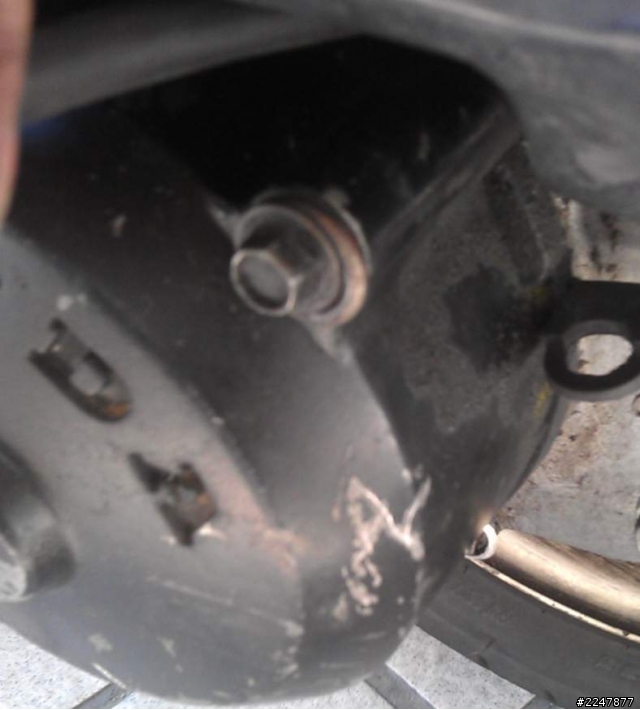

空濾彈簧夾的孔是接哪個管?(拆開時,就沒接了)

DIO 拆空濾

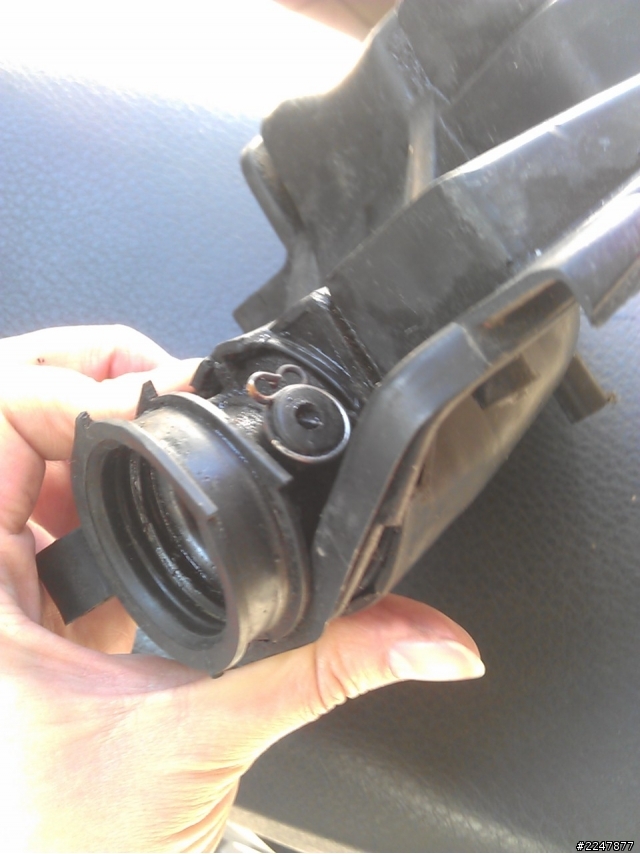

迫緊外漏的小圈圈(圖右邊)的功用是?

DIO 拆空濾
齒輪箱的這條管子是接哪?功用是?

當年只是單純騎,所以不懂DIO,請大家解說一下,謝了!

2012-12-29 11:34 發佈
文章關鍵字 DIO
化油器下方卸油的那可接可不接...不是很重要..
彈簧夾那我就忘記了...當年都不喜歡二期排放的一堆管子..全部堵起來..
第三問題好像是固定管子用的
第四是齒輪箱呼吸管...
化油器那個是油杯通大氣用的,平衡內外壓力。
非常謝謝酒鬼&電子大頭兩位
回應。
1. 那個孔是化油器卸油孔...由她左邊的卸油螺絲控制
2. 彈簧夾那是二期排放油氣回收管之一的洞..他的連結應是化油器油氣回用
請看你第一張圖片..化油器上有一條向左的黑色管子
他會連結至上方(車殼內)的一個閥(黑色物體)
閥上會有一條管子回插至彈簧夾的那個洞..
如果找不到..請這2孔(彈簧夾那個跟向左的黑色管子)一起堵住
可保化油器清潔
3. 固定管子用的..你可接卸油孔再穿過就好..美觀又大方
4. 是齒輪箱呼吸管...很重要..不能進水與砂石..
他有個固定位置..當空濾裝上時..正對空濾的空濾右下後方(靠近輪胎)就有個洞
洞在空濾上喔
把他插入即可..可能有點鬆..不要掉出即可

希望對你有幫助
化油器下面那個孔是所謂的廢油管
可接可不接 我用過幾顆化油器
說真的祇有王牌的PE26會滲油
其他的都不太會耶 所以不用理它

齒輪箱的呼吸管 要塞回空濾總成的
空濾的右下方有個小洞 塞進去不會掉出來就好了
