[DIY教學文] GSR 更換儀表面板 按鈕Button 維修分享




先前有先在版面上詢問過此類儀表維修問題
GSR儀表按鈕失效,有店家在維修這類儀表的嗎?

後續也有找到店家有在維修 -- 台中那間很有名的 **工坊
價格約550修到好
本來想直接寄給他處理....但修好我就沒辦法寫文章了
(老毛病~老毛病)


為了實驗死馬當活馬醫的精神(反正修壞頂多那兩顆按鈕一樣不能用而已
加上我好朋友 - 副團長 也對拆解這類儀表有興趣

我們倆就又開始這次的拆裝任務了
首先我要先感謝兩位版友 資訊樂曲 & AURORA_PART1
前者就是這次負責技術提供、工具提供、場地提供的大好人~~~
後者則是我每次發問題都會Call電話跟我聊上1X分鐘解釋原因的另一位好版友
PART1也很熱心地說我可以去找他一起處理這次儀表問題,先謝謝你了^_^。


廢話感謝言太多...直接開始正題

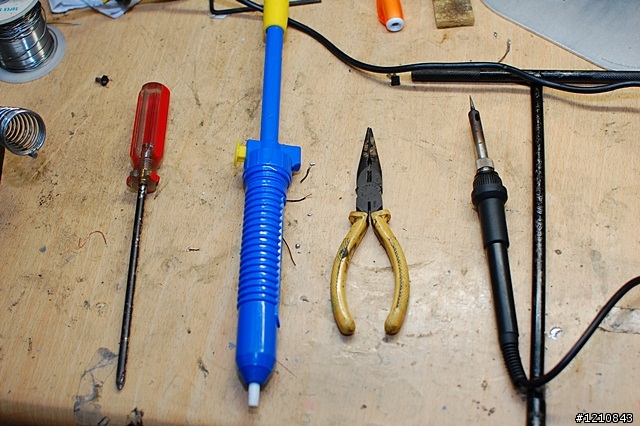

首先要先準備基本工具


左到右:十字起子(一大一小)、吸錫器、尖嘴鉗、焊錫槍

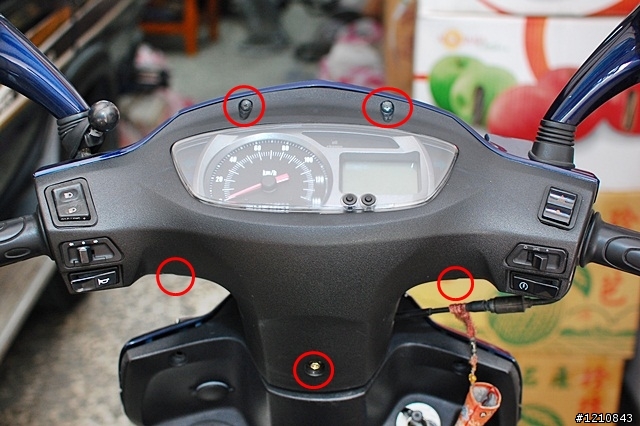

接著開始拆除拆到爛的龍頭
基本有四顆,正下方可以晚點再拆

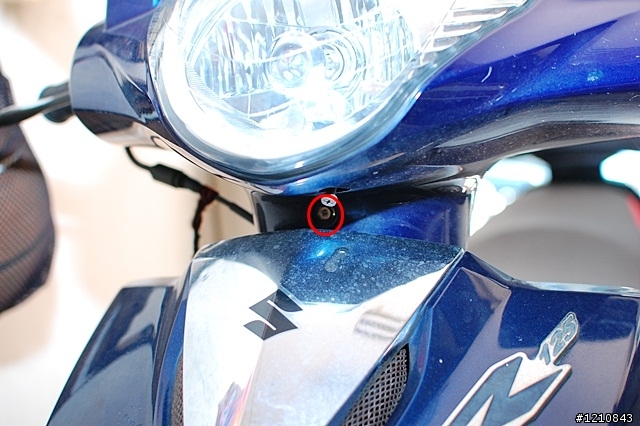

別忘了大燈底下還有一顆,小心點別掉下去了
(我就掉過兩顆了)



為了施工方便,先將大燈整顆移除(拔掉大燈燈座即可)

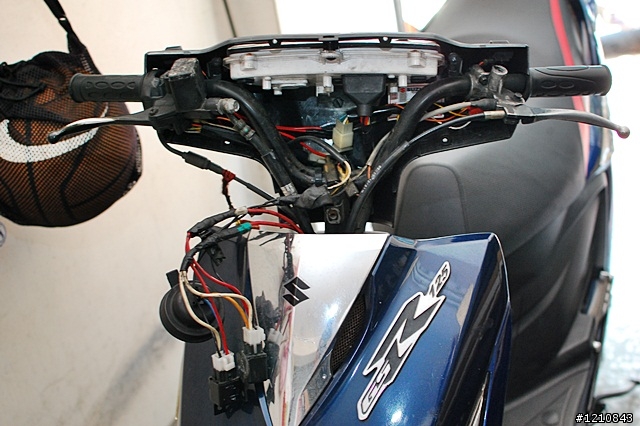

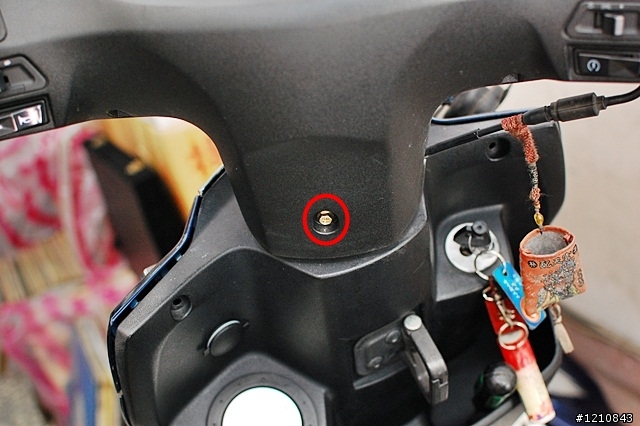

開始拆龍頭內裝,剛剛說明的正下方螺絲 ~ 來人~拆了!!!

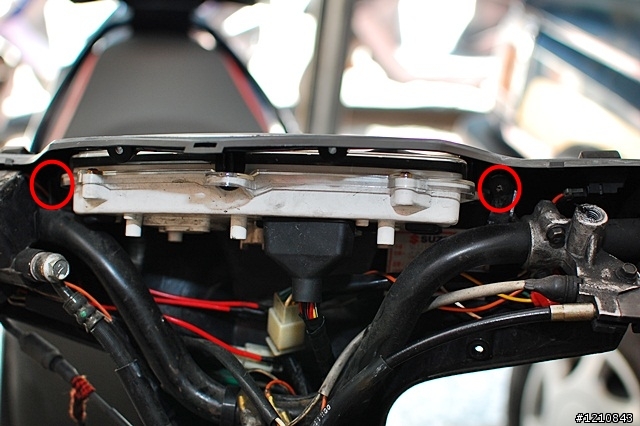

還有儀表左右兩旁螺絲,一樣輕鬆拆除

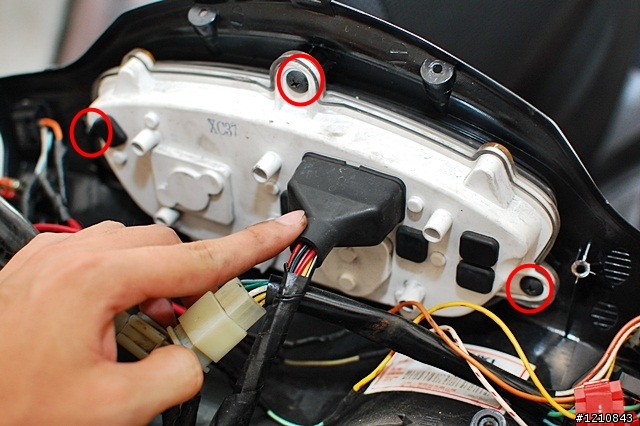

連結端,先把橡膠套移除就可以拔掉了(拔法跟拔主機板連結POWER接頭很像)
一樣有三顆螺絲要拆

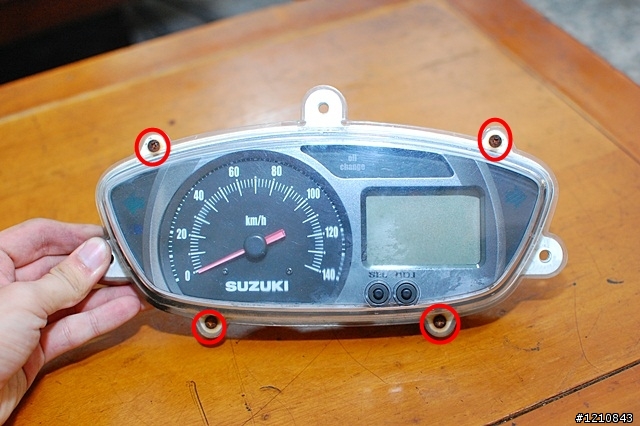

都拆除後就可以下儀表了,要拆外蓋那四顆小螺絲
如果像我一樣生鏽嚴重,十字起子最好壓緊再轉,以避免滑牙

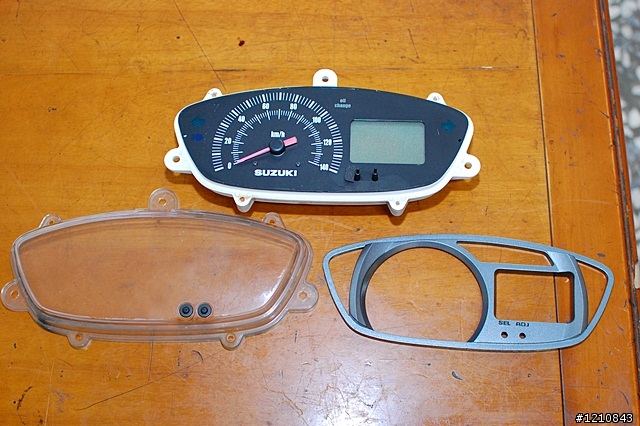

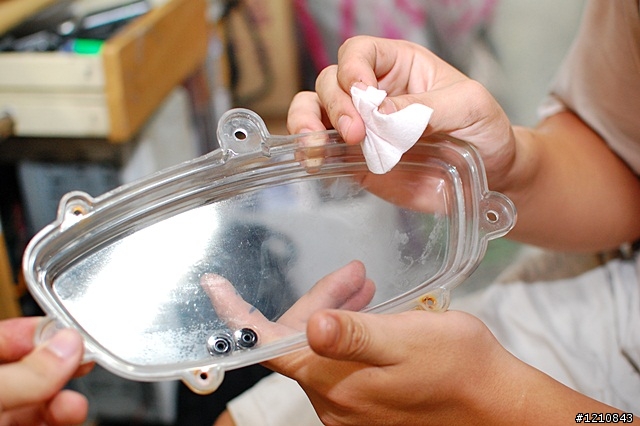

四顆螺絲拆掉,簡單移除保護蓋

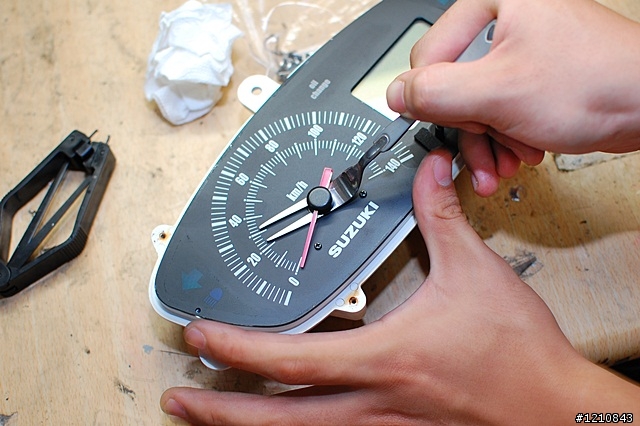

最難步驟之一 --- 移除指針

這部分我們用吃水果在用的叉子來拆,一人抓好儀表,一人負責拆
(拆的時候很緊張餒)

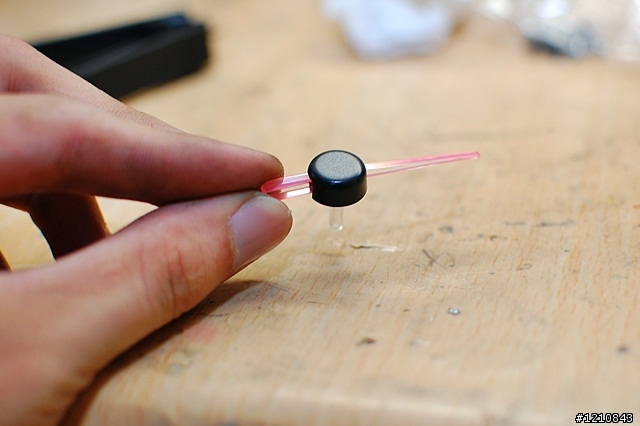

拆除完畢的指針請妥善保管,遺失整顆儀表 = 報廢 (沒有時速)
比按鈕不能按還要痛苦阿...



突破最難點後,接著又是歡樂的拆螺絲時間

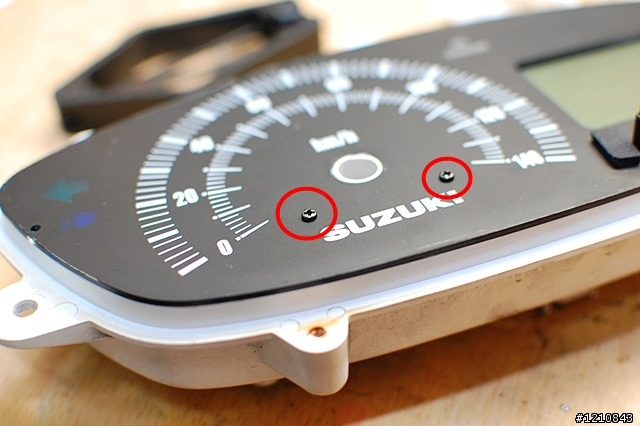

兩顆小螺絲,拿小支的十字起子就可以拆除

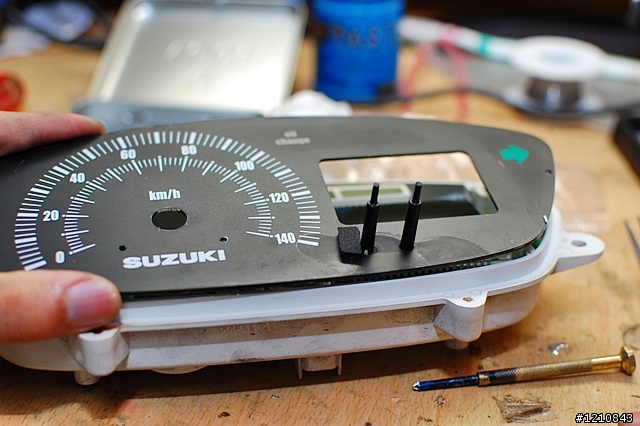

面板移除...(如果對按鈕旁邊有塊海綿問題,那是之前嘗試調整的按鈕角度,事實證明無效)

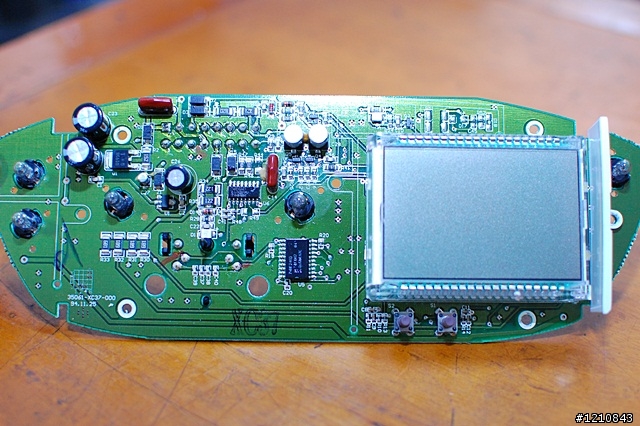

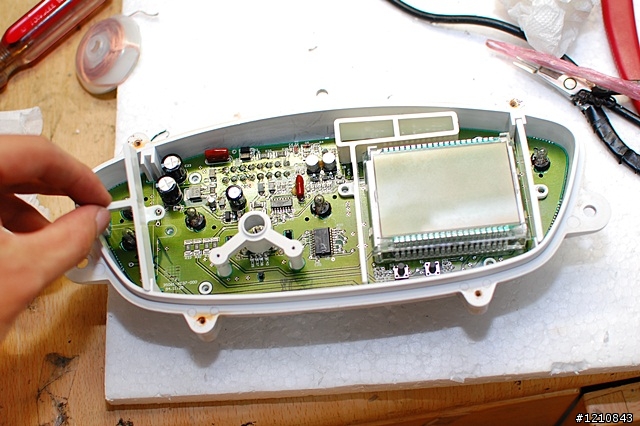

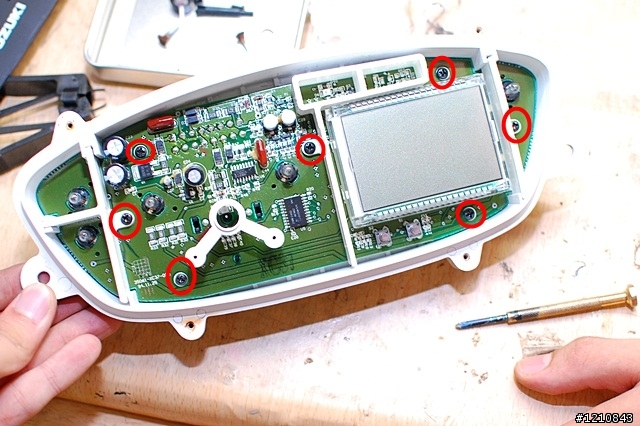

拿開面板後,就可以看到核心主件 --- 電路板

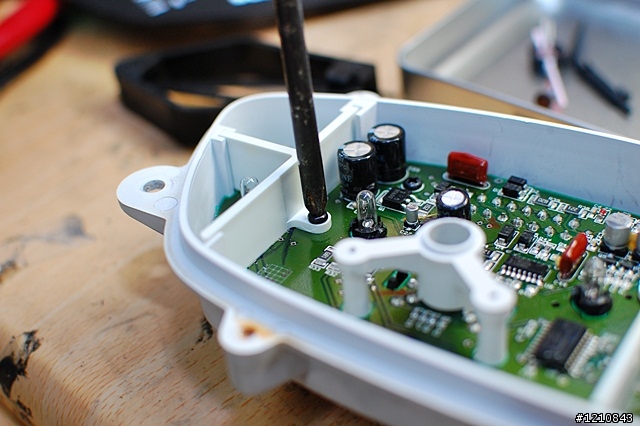

有七顆螺絲要拆除



一般十字起子就可以拆了~~~簡簡單單

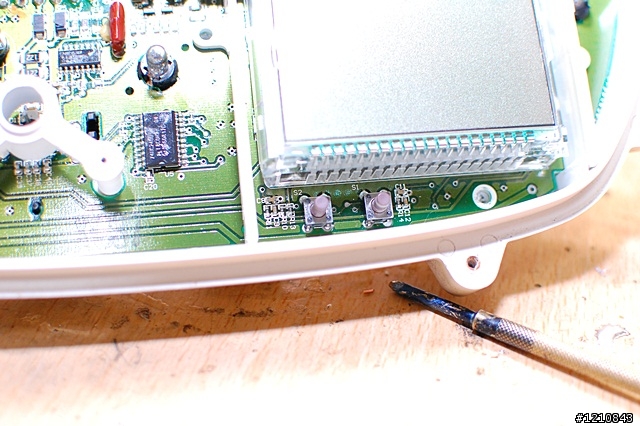

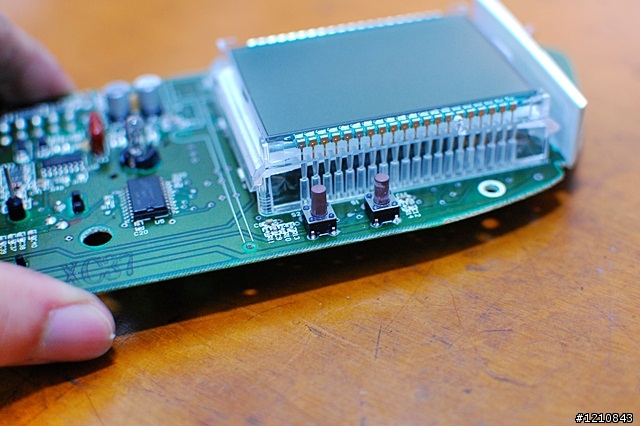

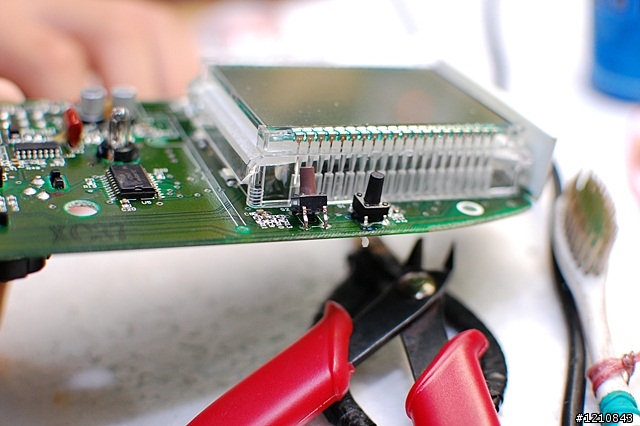

再來看到兩顆萬惡的壞掉的按鈕

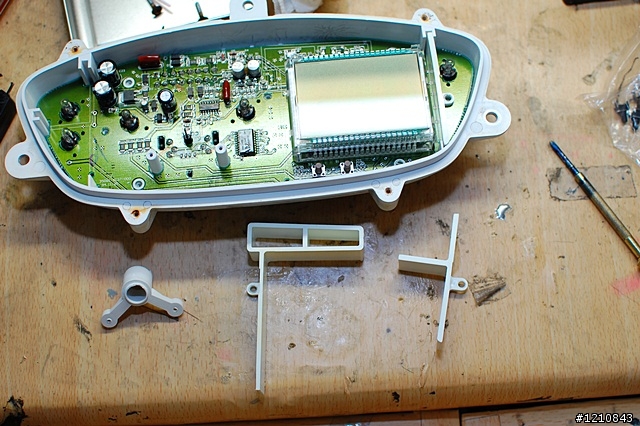

螺絲拆掉,把隔板拿開



電路板即可拿起....



在看你們這兩顆小混球最後一眼

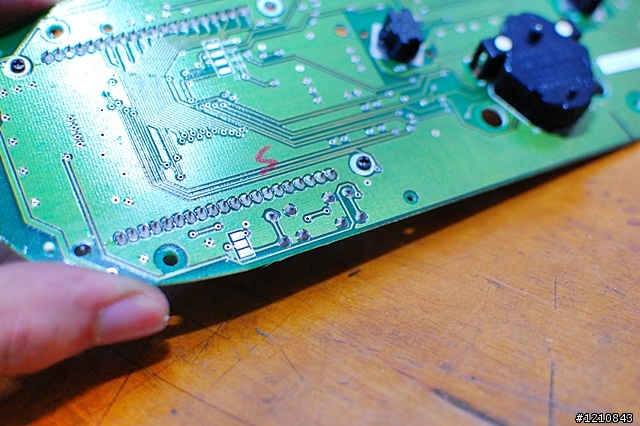

等等要等著解焊的針腳,一顆有四隻腳...兩顆有八隻腳....三顆有(喂!!!

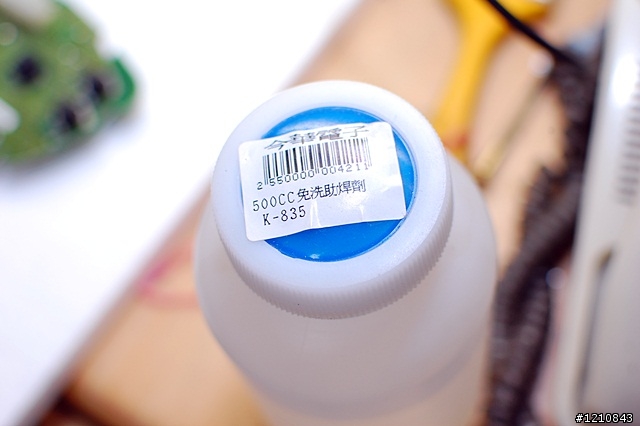

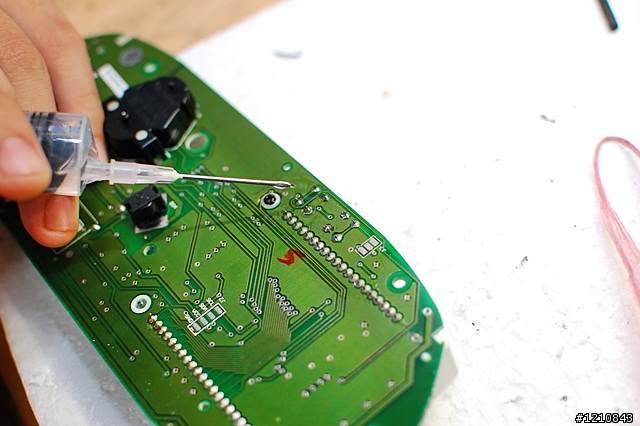

接著非必要物品 --- 助焊劑
據好朋友表示,有這會比較好解焊(畢竟焊點有四年之久了)

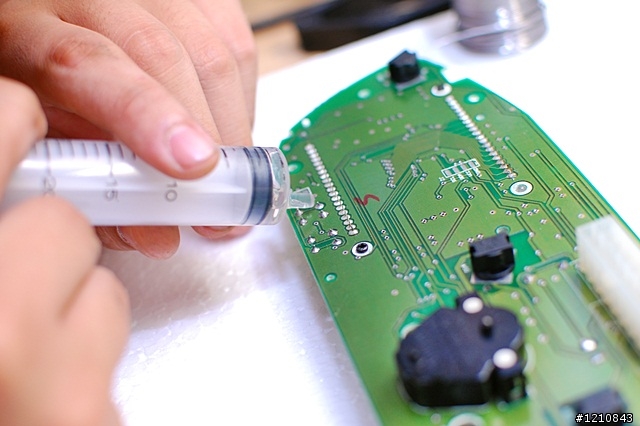

為了控制量,還有針筒可用


最難步驟之二 --- 解焊點

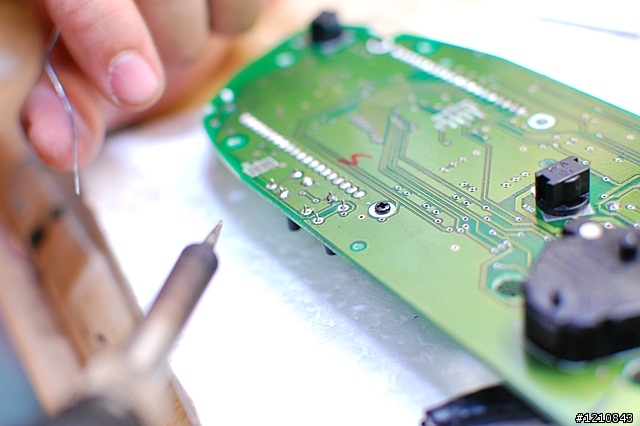

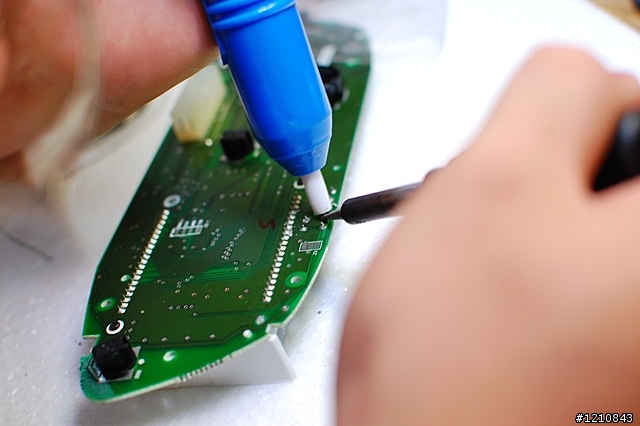

最困難的點,解焊,兩個人會比較好施工,一人融焊點,一人拿吸錫器吸取
默契好點很快就可以K.O
不過不得不說SUZUKI的焊點有夠OOXX
有些焊點連另外一面也有,所以解的真的很痛苦

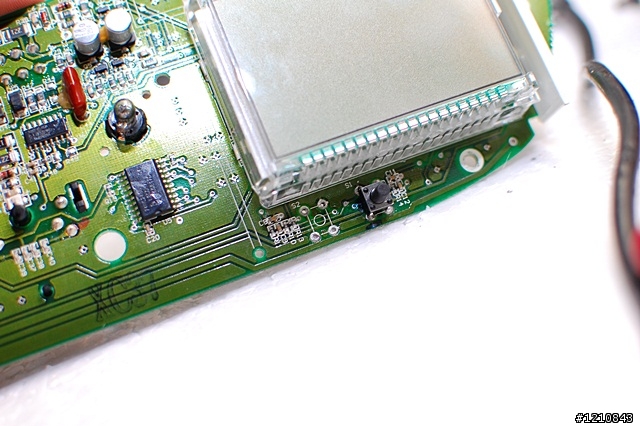

換好一顆了
第一顆拆解時間:1小時
(這要是在外頭做工,可能隔天就被老闆請出門回家吃自己了)



接著拆第二顆,歡樂中....這顆超好拆



解焊的點及格為:可以看到穿透過去~~
不然你新的按鈕也裝不上去

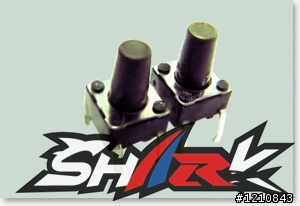

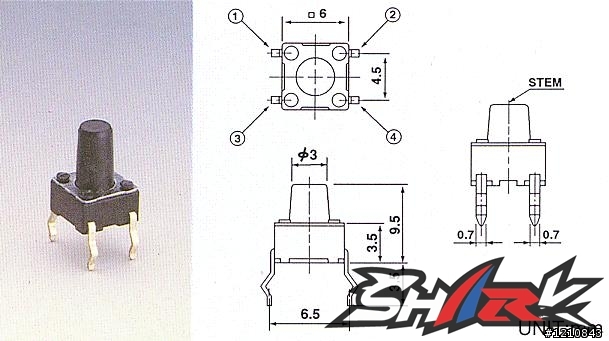

接著裝上新的按鈕吧
圖片取自:小小鯊家族


規格為:6 * 6 * 9.5mm
基本上我買六顆,完好的只有用掉兩顆
所以有需要的可以來跟我要剩下的四顆,一顆台北地下街購買:3元/1顆

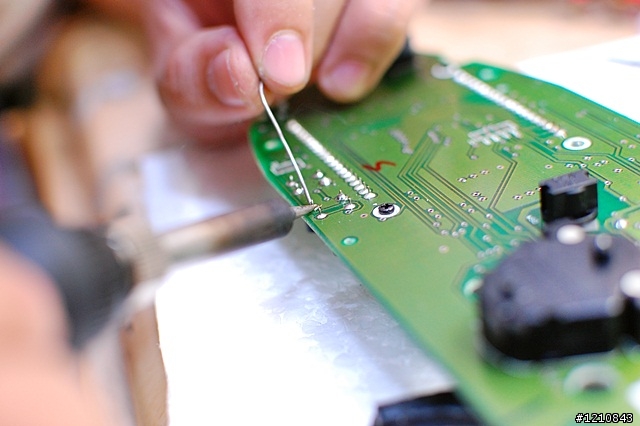

確定四根焊角都過來後就可以開始焊接



這還是副團長的功勞.....因為他看我焊接一腳,就要我換手了
只能說我焊接技術爛到爆炸
第二顆拆解時間+焊接:15分鐘

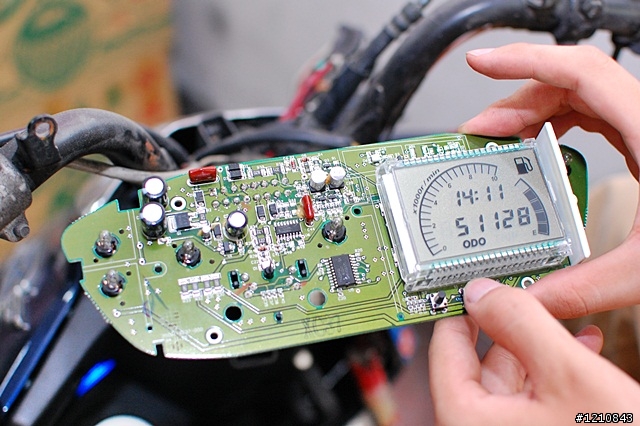

最終測試:直接接上連接頭測試
確定兩顆按鈕都沒有問題感覺超開心的

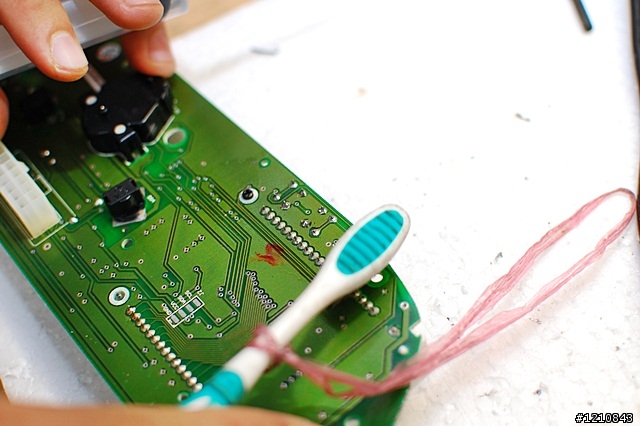

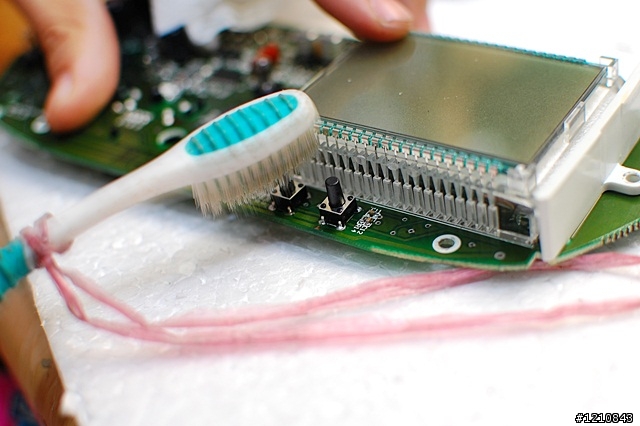

最後是洗版時間(非必要)


背面刷刷



正面刷刷
溫馨提醒:如果有看到電路板"銅"露出來,拿油性奇異筆塗一塗
以避免日後生鏽接觸不良

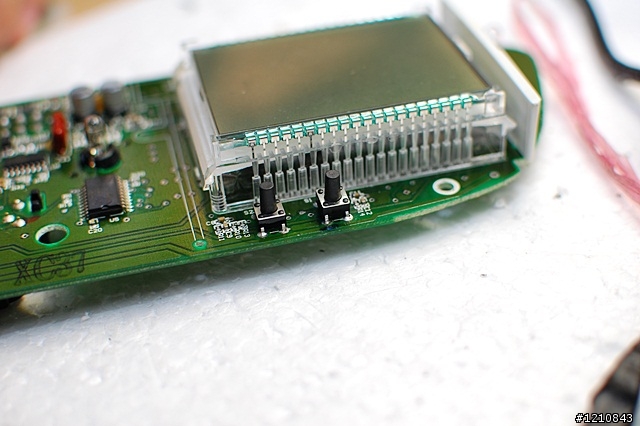

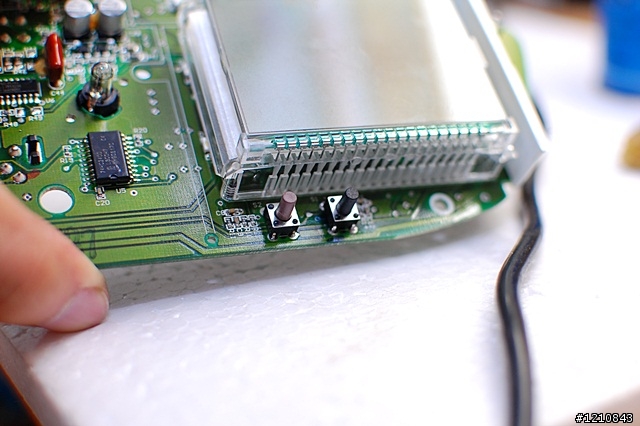

換好的兩顆按鈕...最後一眼
等等就要把你們裝回去了



裝回去步驟就不再多做說明....反覆安裝回去即可

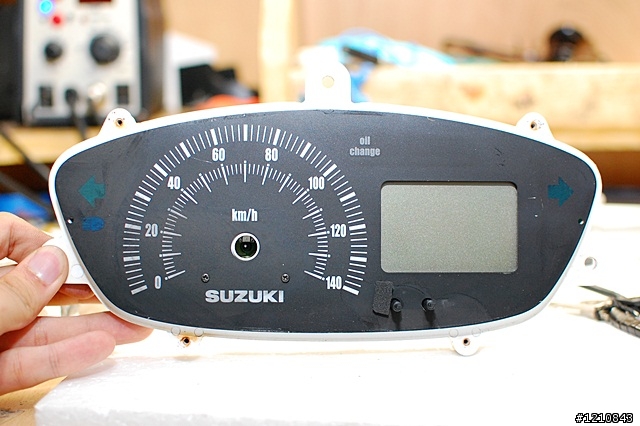

面板
溫馨小提醒:請勿看到表面有髒髒的就拿水擦拭,他是層塗料,
我的0-40km跟左邊方向燈被我擦到,現在晚上都有色差(日後請車行老闆撿顆壞掉的錶讓我換面板了)




文末溫馨小提醒:保護蓋可以在換按鈕時一併更換,我因為施工時間是週末,
材料行沒開,日後再來解決面板+保護蓋




以上為本次GSR更換儀表按鈕 教學文
以上分享給熱血DIY一員的版友們


最後,
若是喜歡這篇文章,請不吝嗇的加分
你的加分是我寫文章的最大動力
D大:http://gn00116743.pixnet.net/blog 我的:http://s2002898.pixnet.net/blog
2012-09-05 21:33 發佈
很棒的文章,圖文並茂又詳細
贊啦
我還沒到達可以評分的資格
但能夠感受的到你要分享給大家的熱誠!
很實用,謝啦!~
感謝分享,已加分
Smallily-Q wrote:
先前有先在版面上詢問...(恕刪)
雖然我不是騎GSR

但這類文章還是要加分&幫推一下

+5分先
可以兼職維修造福一下大眾
不然要換儀表總成,也很傷荷包
DIY我也很喜歡~
不過電子類我就沒法度了!
Smallily-Q wrote:
按這裡檢視圖片先前有...(恕刪)

蠻有趣的文章,先推一下~

感覺你的GSR壞很多東西了,比我的還車王...
目前我的儀表板都沒問題,洗車也沒有霧氣

或許是我大多都停室內的關係吧




Smallily-Q wrote:
先前有先在版面上詢問...(恕刪)



那層塗料好像是防霧氣用的,有錯請指正。

Smallily-Q wrote:
先前有先在版面上詢問...(恕刪)


才四年就死翹翹了

開關按鈕真的是品質真差@@......
├愛像是什麼┼只能用人生百態去看待┤


雖然我還不是GSR的車主,但DIY也是我所喜歡的....

預計本月會入主NEX.....屆時再發表開箱文....

加油!!
