想請問一下各位
在車廂內裝LED燈條,並且做顆自動彈回的按壓開關,在網路上買這種按壓開關,我是接在BON預留的小U電源上(保險絲換3A)https://shopee.tw/product/757584930/21500953560

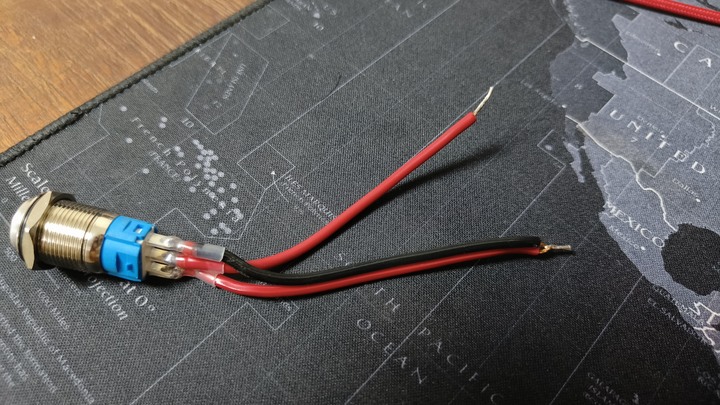

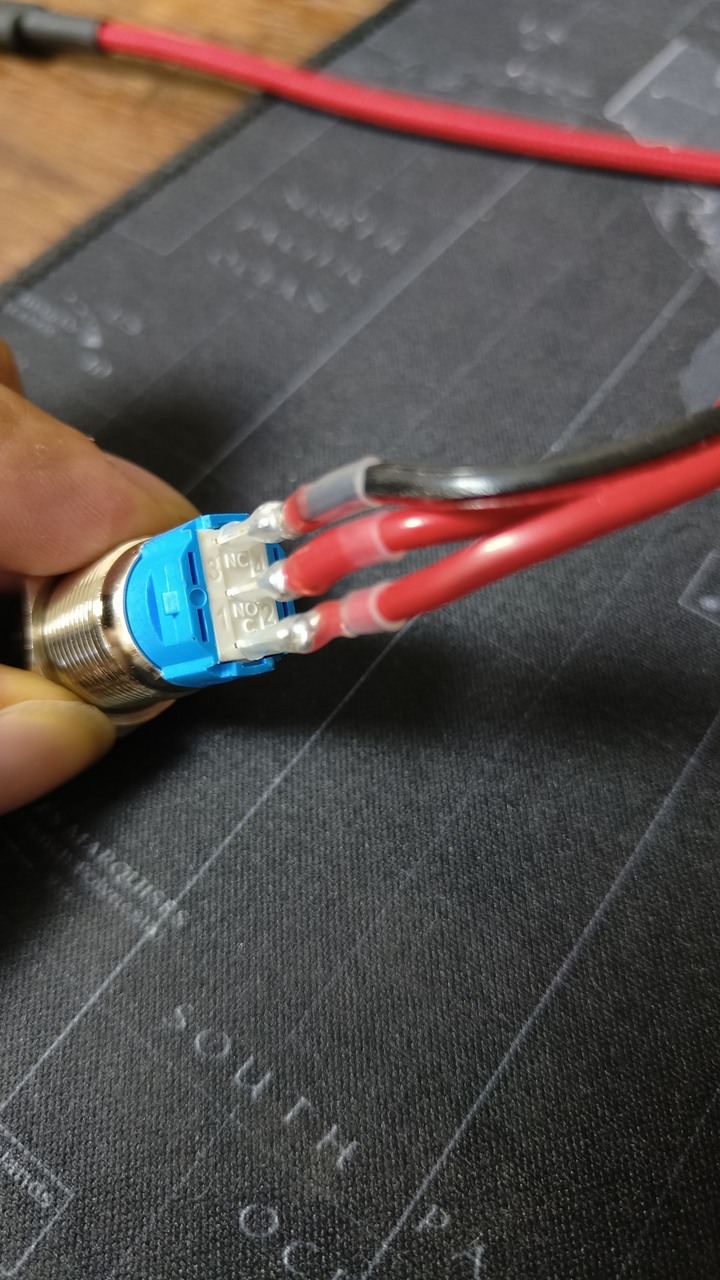

依照他的接法,用12V的LED燈條,接好後開啟電源是正常會亮的,按下開關照理來說會關燈,彈起會開燈,但是按下後直接燒保險絲,我有在家用9V的電池先測試過,正常都會亮,按下會關燈,但是裝在機車上就燒保險絲,想問是什麼問題

自己安裝車廂LED

2022-06-30 16:01 發佈

文章關鍵字 LED 車廂

熊熊貓

熊熊貓
個人積分：1094分
文章編號：85222709

1094分

2樓

2022-06-30 17:40

車廂燈接法

電(源)瓶＋~~~~保險絲~~~~＋開關－~~~~＋LED燈條－~~~電(源)瓶－

你畫的接線圖

電(源)瓶＋~~~~＋LED燈條－~~~電(源)瓶－
電(源)瓶＋~~~~＋開關－~~~~~~電(源)瓶－

開關一導通，電瓶＋–就短路了～當然燒保險絲回報你

a903181 樓主

很神奇的是,通電不會短路,開關按下才短路

2022-06-30 17:44

ye58024

ye58024
個人積分：858分
文章編號：85223539

858分

3樓

2022-06-30 19:34

開關你接-電是何作用，開關有指示燈，須要再接-電，+電一進一出，怎麼可能燒保險絲，

a903181 樓主

我買的開關是沒燈的

2022-06-30 20:22

真.酷比

真.酷比
個人積分：454分
文章編號：85223544

454分

4樓

2022-06-30 19:35

你的開關應該是有燈的功能....一正是燈的功能...一正是被你接去電瓶正電...

所以在開關關閉狀態是有過電給你開關上的燈亮起來...而你接的剛好就是這個配線所以會過電...

再來就是你的開關開啟的線路圖就變把電瓶正電直接跟負電過電...下場就是燒保險絲....

建議你別買這種的開關...買單純過電跟斷電2種的2腳開關就好了....

開關很多種...我是使用磁石開關...靠近就關...離開就過電.....適合裝在車廂燈這種地方...

正電最好從鎖頭開啟才過電的地方接..這樣才不會開關故障時亮一路的...真正要騎就沒有電發動

下面我po到u2的連結...

漢堡箱裝磁石開關車箱燈

真.酷比

那你就拿你那開關當2腳的使用也可以..就是壓下時不過電..彈開時過電的那2腳做開關裝在電瓶跟燈的中間串接就ok了...

2022-06-30 20:38

a903181 樓主

我再試試看

2022-06-30 21:10

ye58024

ye58024
個人積分：858分
文章編號：85224756

858分

5樓

2022-06-30 22:44

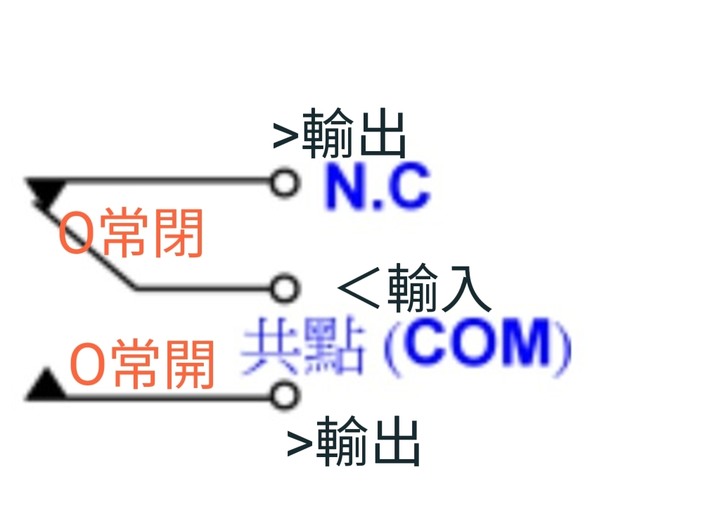

你的按壓開關3腳，
一邊常閉為平常導通，
一邊常開為按壓導通，

peppy

peppy
個人積分：2685分
文章編號：85226236

2685分

6樓

2022-07-01 7:37

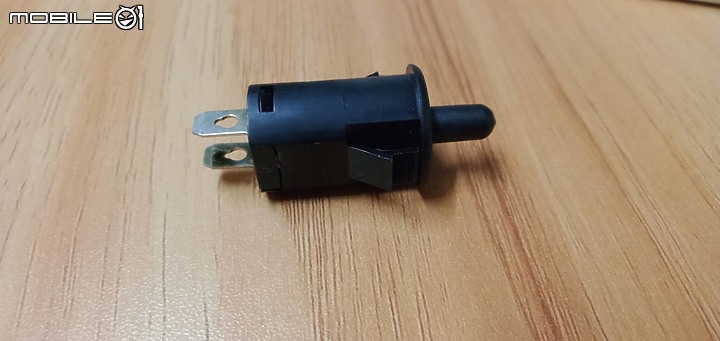

我是買冰箱門的那種開關
車箱蓋上就熄燈打開就開燈
只需接兩條線
樓主你買的開關有沒有寫幾v用的?
你這好像是要用手動按的對吧
我覺得有點麻煩

peppy

peppy
個人積分：2685分
文章編號：85226325

2685分

7樓

2022-07-01 7:57

真.酷比 wrote:
下面我po到u2的連結...

你的接電好方便喔
直接用那個
我一直在想馬桶拆下來
接車廂的線要用什麼方法

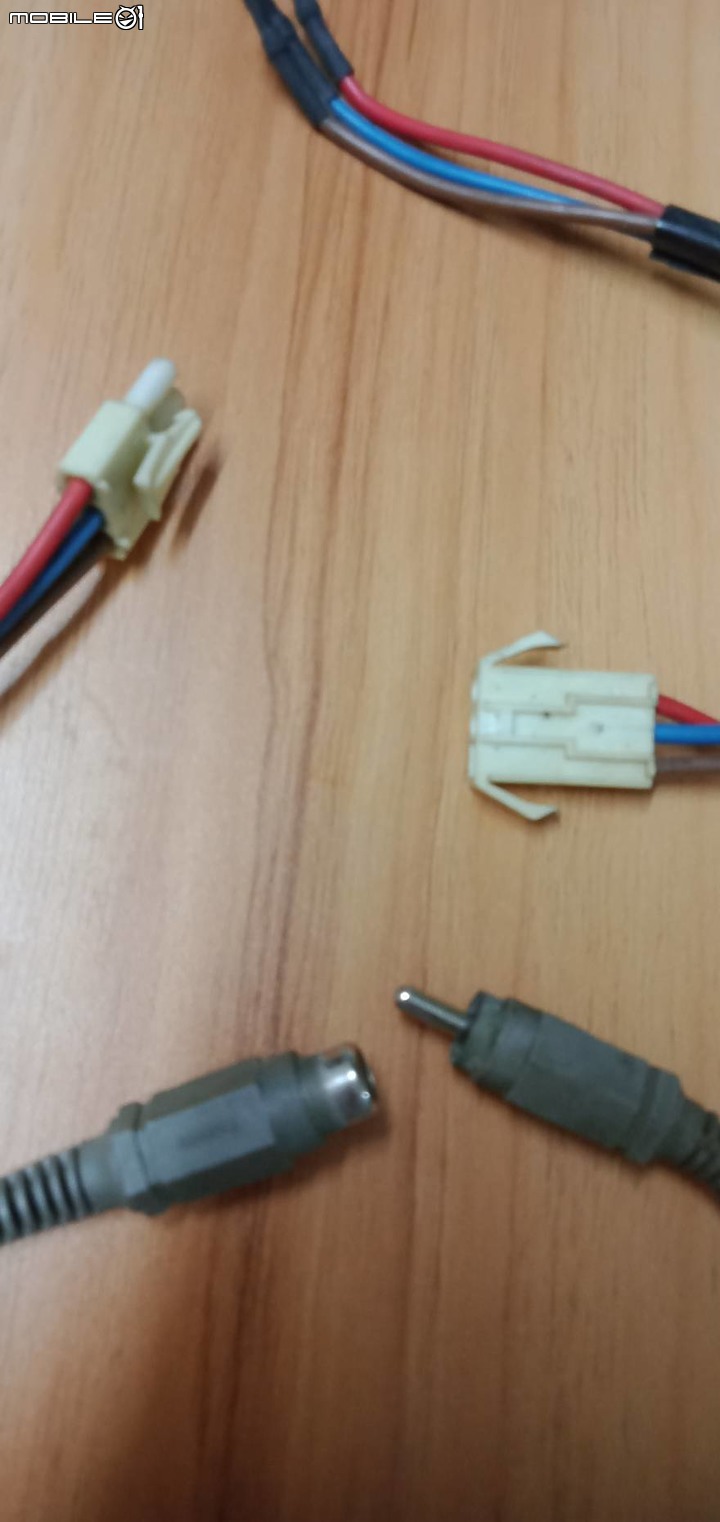

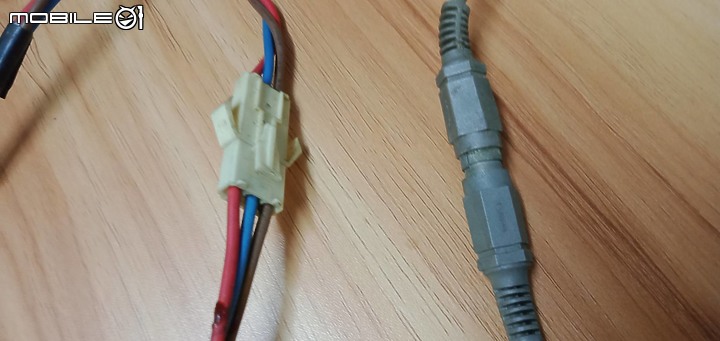

後來只想到找兩線有卡榫的接頭
下面圖中這兩個
但是弄這上去把馬桶裝回去就有點麻煩還有收線

不知道你的那個裝上去只接觸那三點的電叫什麼名稱之類的?
想找看看

tauyung

tauyung
個人積分：3067分
文章編號：85227308

3067分

8樓

2022-07-01 9:53

開關的AB接點請搞清楚喔~~~~~~~~~~~~~

真.酷比

真.酷比
個人積分：454分
文章編號：85233511

454分

9樓

2022-07-01 21:45

peppy wrote:
你的接電好方便喔直接(恕刪)

底座的設計是那漢堡箱本身就有設計煞車燈的功能所存在的東西...

只是因為對後方車輛太刺眼所以已經廢除.我就順便改來使用在車廂燈用而已....

車廂燈只要留足夠安全長度其實沒啥困難的...又不是隨時都在拆馬桶........記得留能快拆的公母插座就OK了...

peppy

peppy
個人積分：2685分
文章編號：85234191

2685分

10樓

2022-07-01 23:48

真.酷比 wrote:
底座的設計是那漢堡箱(恕刪)

原來是原本設計煞車燈的
害我好期待想說有更方便的方法
我會拆到馬桶應該就是在弄(清洗)化油器以及換火星塞
最後還是謝謝你的建議
