[不專業DIY教學文]全分解G-MAX對4卡鉗清理

由於今天天氣晴朗 總是在床上睡覺也不是辦法........CALL車友來聊天

剛好今天朋友拿一顆G-MAX來找我 想說拿卡鉗來實驗

就順便做了教學

首先 準備工具 內6角一隻 空氣機一台 去渣油 牙刷 各式基本工具

因為拿到卡鉗就已經在車上拆下來了
所以下車的動作就不多描述了

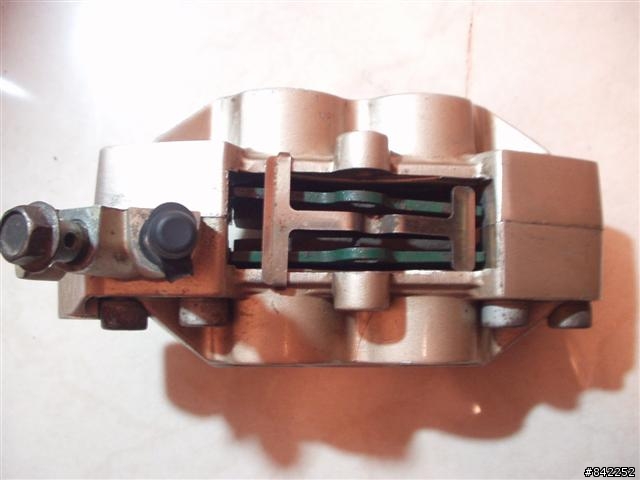

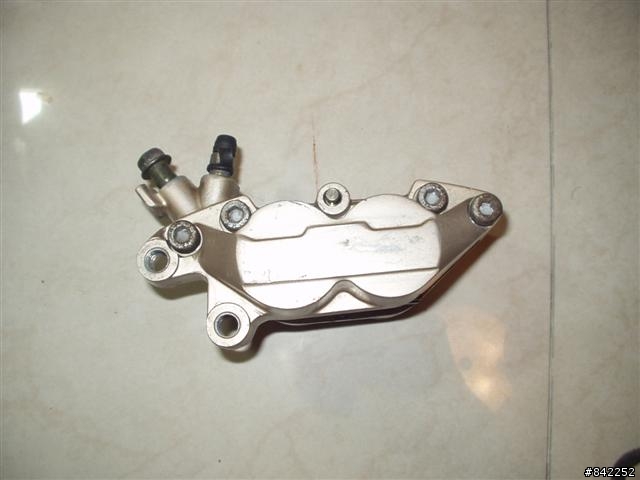

卡鉗照

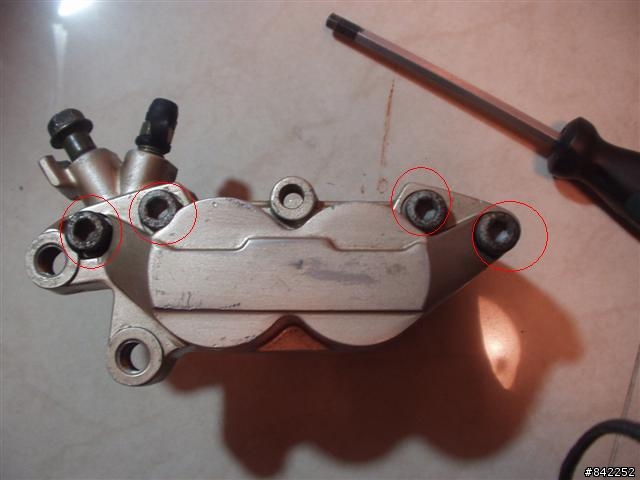

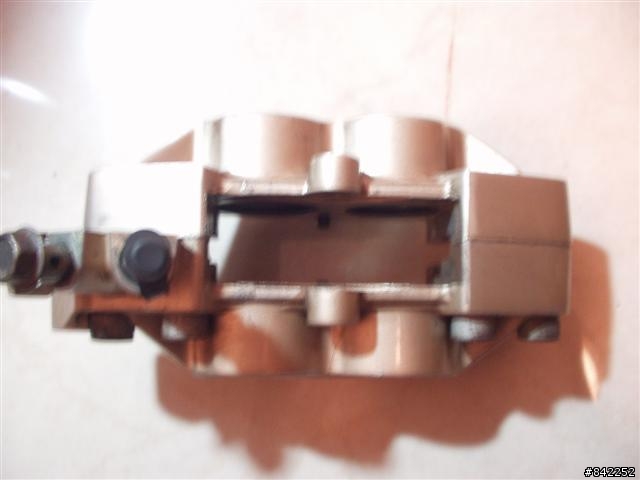

頂視圖

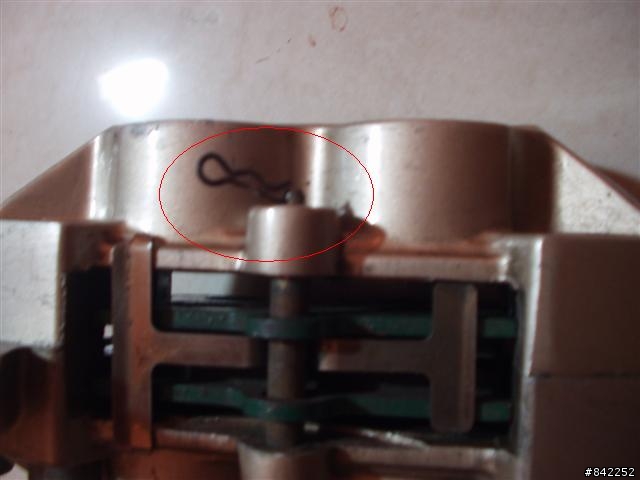

拔插銷

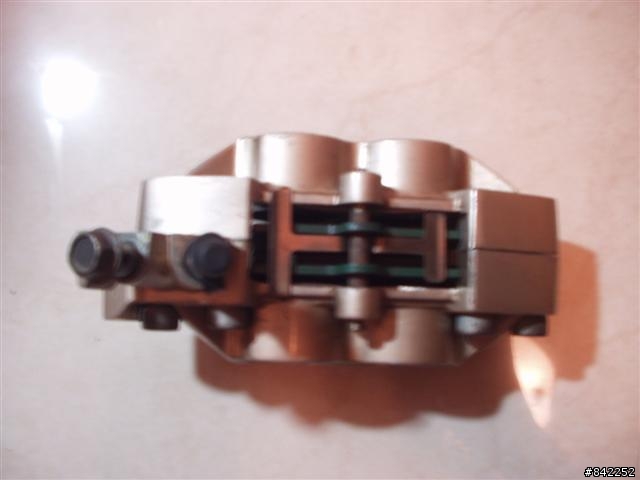

下煞車皮



鬆開這幾支內6角 工具可能要好一點 不然可能螺絲沒動 工具壞了

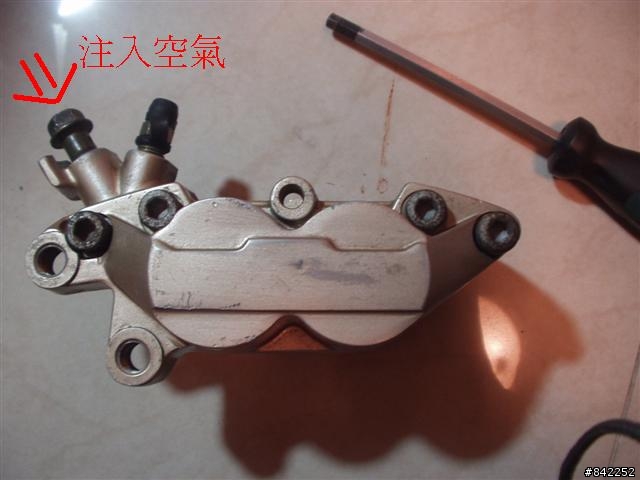

其中將活塞逼出的動作 這時候空氣機就派上用場啦 對著油管螺絲的地方打氣 自然活塞就可以逼出來了
其中的難度 可能要自行體會

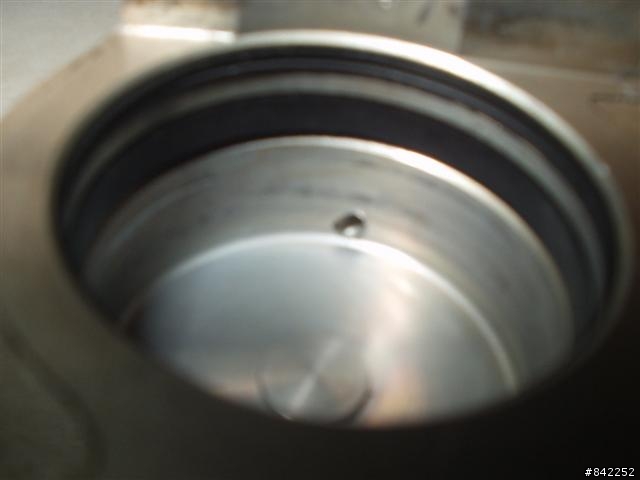

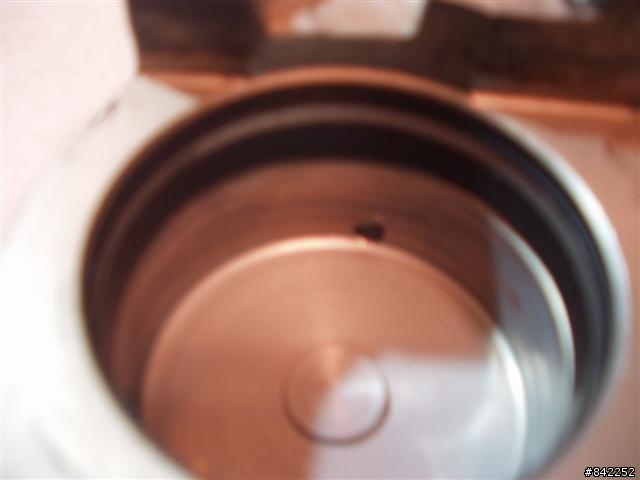

活塞逼出來 就可以看到活塞上面有多少塵土了 照片中是已經清過了

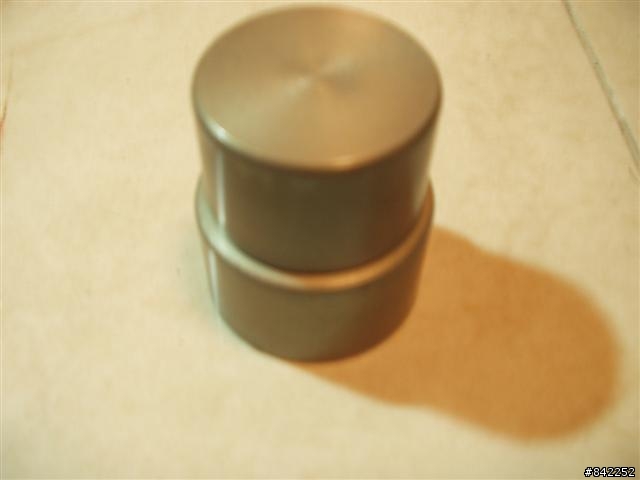

原來G-MAX 卡鉗也是異徑活塞.......

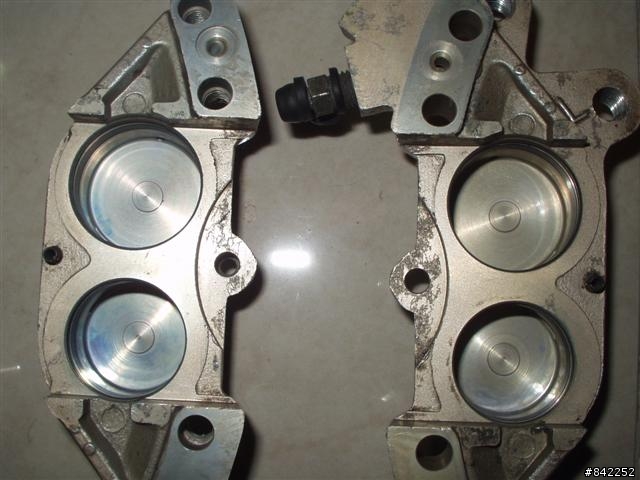

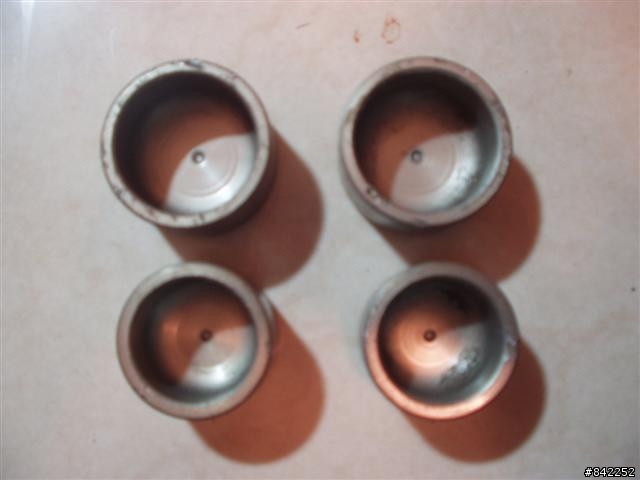

比較圖



土封 油封照

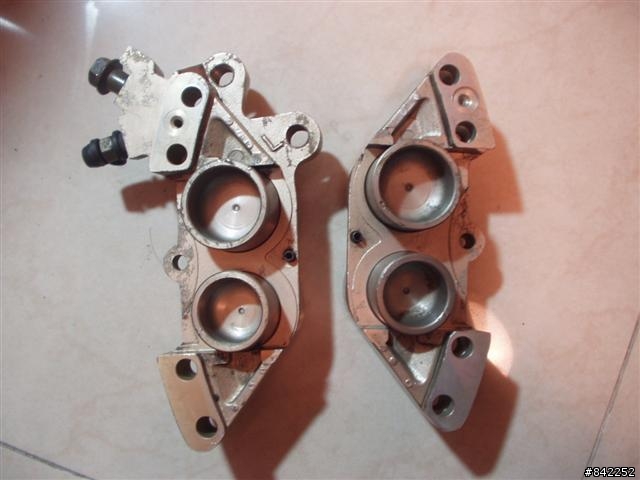

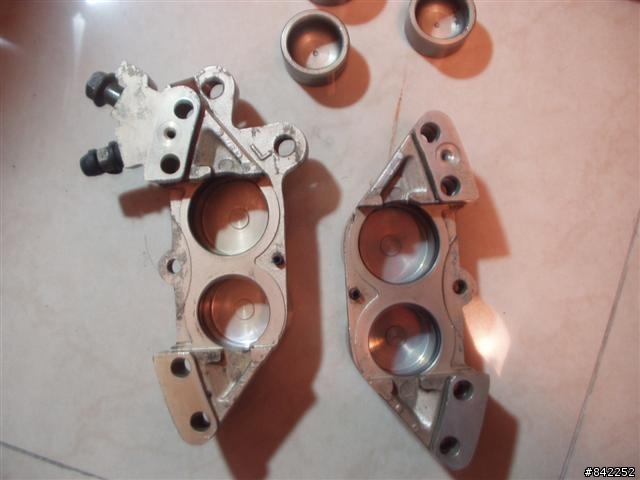

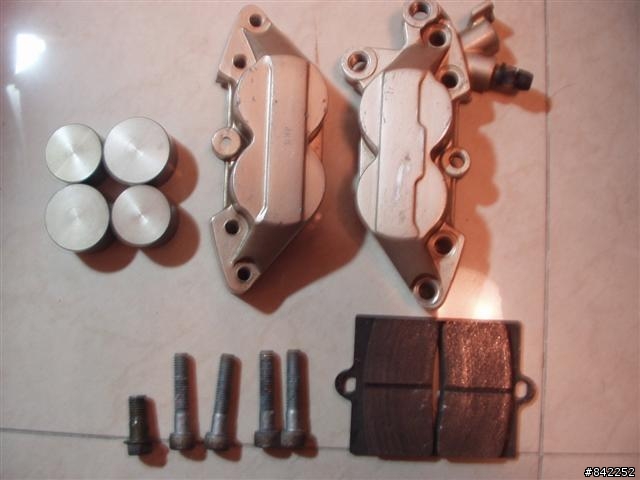

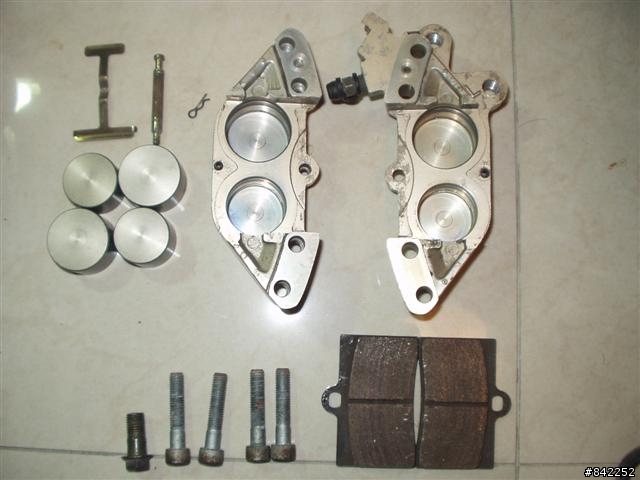

全部分解圖



裝回去時 只要依序動作反裝回即可
感謝大家收看
如內容有誤 歡迎大家一起討論

放空氣方法可以考慮 站上 的ericsun0514大大的內容
清楚明瞭
http://www.mobile01.com/topicdetail.php?f=266&t=193807
2008-03-10 12:01 發佈
幫您補充一點
若是第一次使用壓力不明的空壓機.手指不要放在活塞處...........

圖中是不是還少了個小油封???
請問將插銷拿下來後...
固定來令和壓版的那隻...
要從哪個方向敲出來阿??
只要往插銷另一邊輕敲就可以抽出來嚕
簡單說 就是敲插銷的那頭
個人小無名~~ http://www.wretch.cc/album/maess2101
精采的教學文章,

以後小弟要拆開來清的話,

又有文章可以參考了~!

五分獻上~!!
沒錯!!

大大眼睛真亮.....

他拆一拆就離家了
這幾天要去油封店找一個來裝
不好意思...小弟愚昧
不知有哪位大大可為小弟解釋何為異徑活塞??
簡單說呢= =
就是同一邊兩顆活塞不一樣大小 就是異徑活塞~~
至於公用在哪= = 煩請後面有哪位大大知道就解釋依下嚕 哇哈哈哈
個人小無名~~ http://www.wretch.cc/album/maess2101
小顆的活塞先夾來令!
小顆的活塞先夾來令!
飛不動的阿翔 wrote:
簡單說呢= =就是同...(恕刪)



小弟有個愚蠢的想法

會不會是因為 油道的設計會使得第一個活塞比較容易先推出

所以就把第2個活塞做的比較小 讓他比較容易被油推動

來平衡尼捕與第一顆先推出的時間差.....
