各位還有開叉燒嗎? 我剛入手了一輛2010年的, 想用acc匙火接駁繼電器做一個開關給及

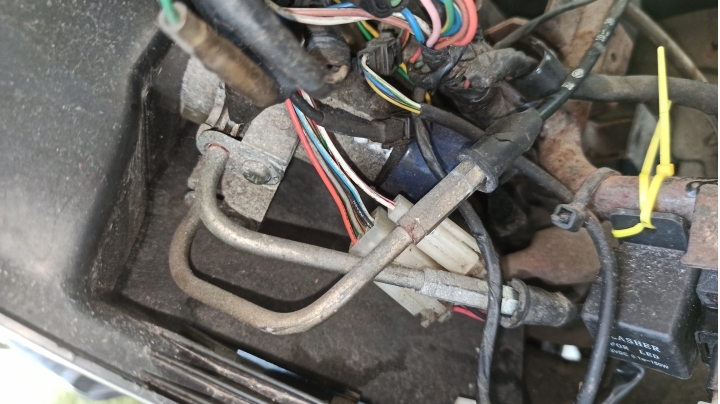

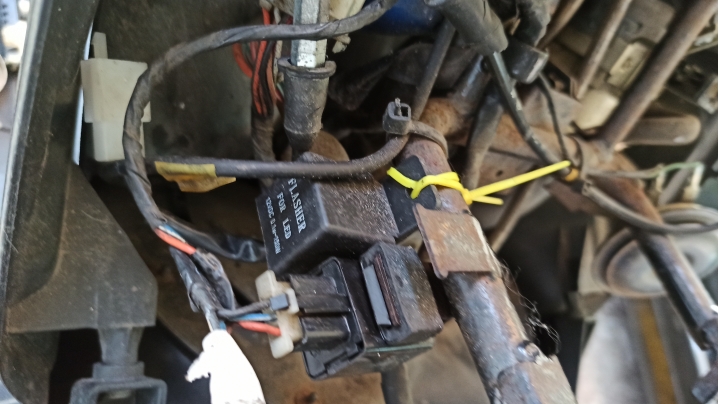

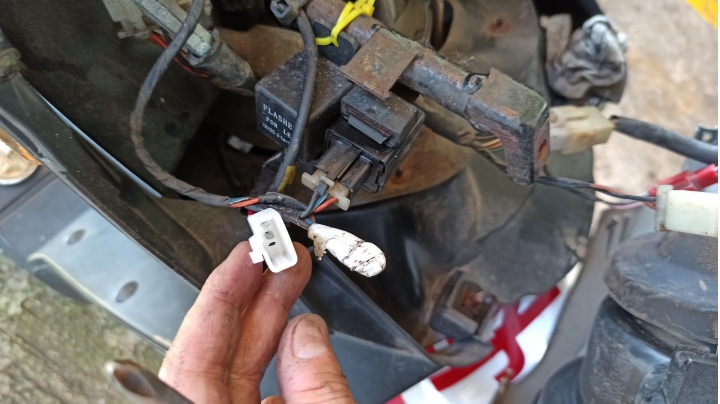

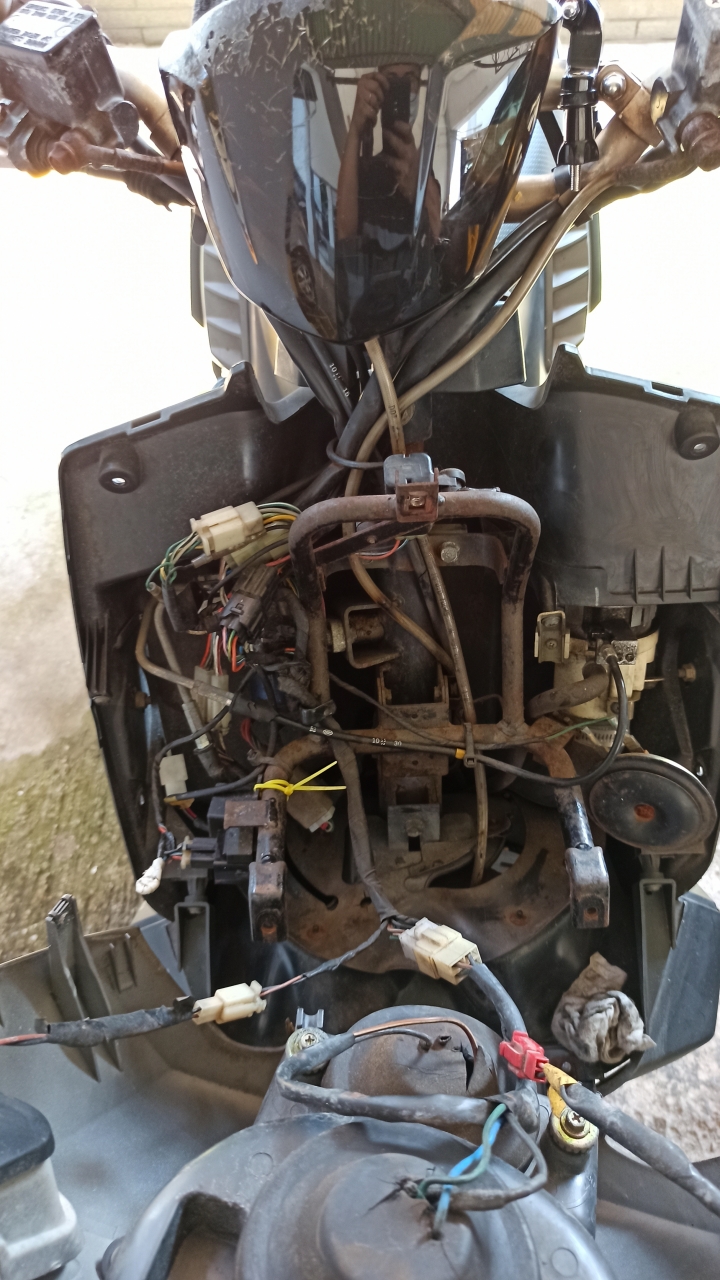

行車紀錄儀,剛打開面罩發現很多線路, 能告訴一下那個插頭是接駁頭是ACC的? 因為維修手冊找中不到供電系統的接駁線路圖

謝謝大家!
x-Hot 150cc ACC電源

2020-08-30 12:30 發佈

文章關鍵字 x-Hot 150cc ACC 電源 150

0分

2樓

2020-08-30 14:46

有一種儀器叫三用電表如果不會使用最好請機車行幫忙裝! 安全為重!

5828分

3樓

2020-08-30 15:04

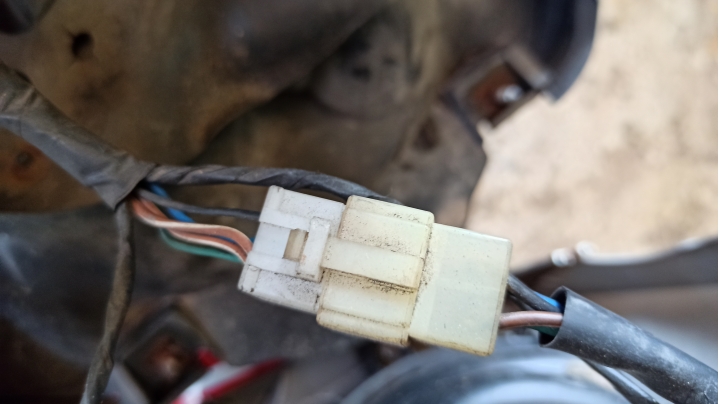

反正就是從鎖頭底部出來的的第一顆插頭，你找不到也不懂我也沒辦法了......
再不然找連接儀表板的插頭，此插頭也會與鎖頭ACC 連接，鎖頭OFF 有根線也不會通電
至於是哪根線自己使用驗電筆測試或是三用電表

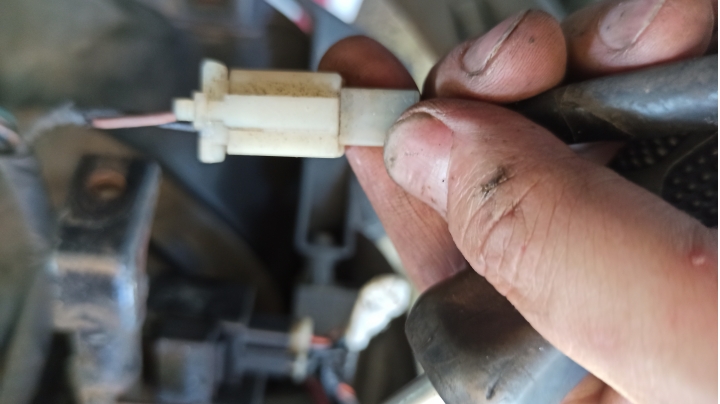

一般鎖頭插頭是250型快速接頭照片上只有這一顆符合....

15033分

4樓

2020-08-31 0:03

不知道是不是看同一本.........

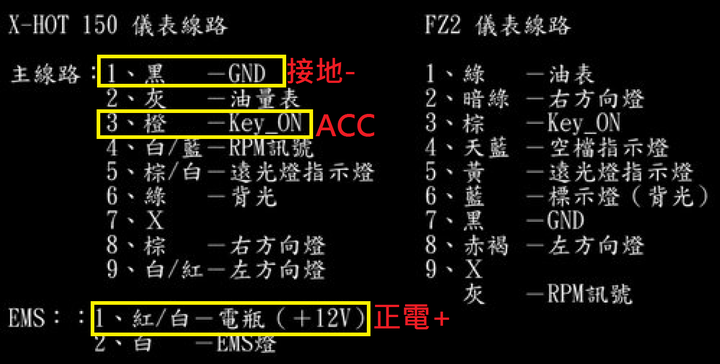

最後一頁已經告訴你了

當然還用三用電表確認一下

13分

樓主

2020-09-13 20:27

84865426 wrote:
不知道是不是看同一本...(恕刪)

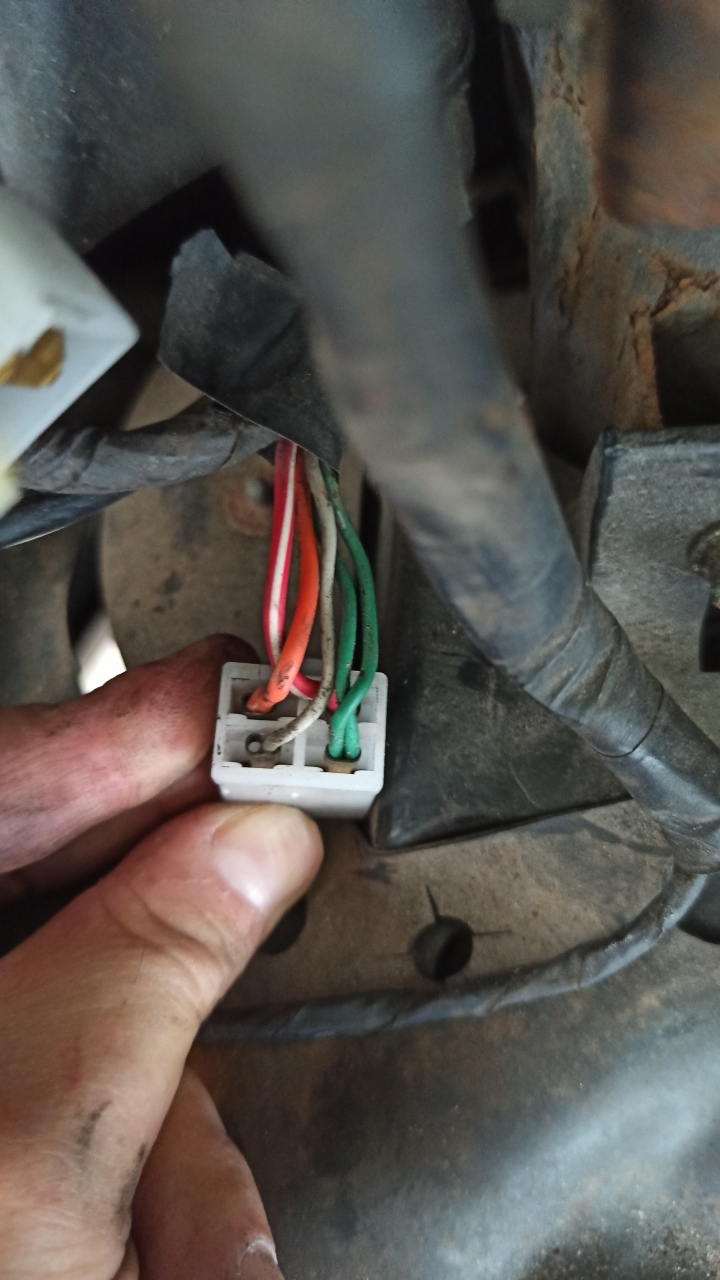

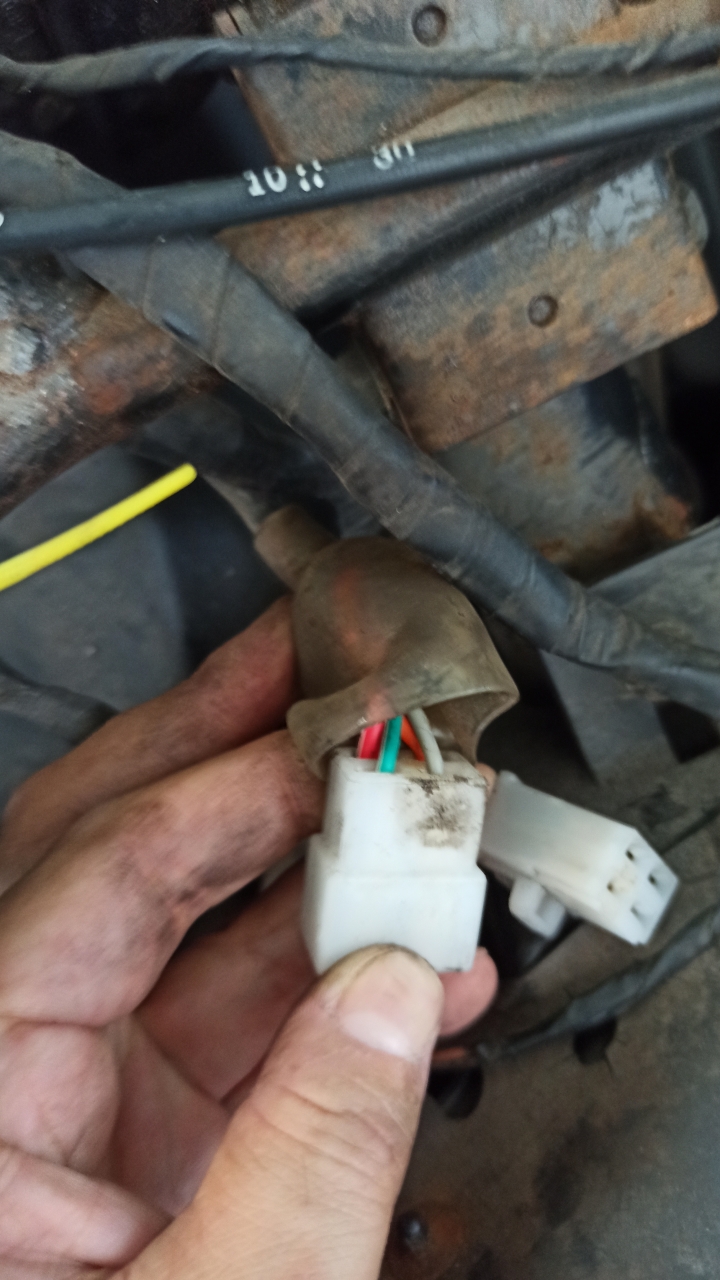

我看到鎖頭接線的接頭有4種顏色(紅,橙,灰,綠), 那就是把橙色接到新增的繼電器就可以了嗎(不是紅色)? 謝謝
