因為最近在diy免鑰匙啟動系統，主配線都接好了，但就是找不到啟動的線組，只能開電門不能發動，希望有大大能告訴我啟動接頭是哪一個線組🙏
韓森弟弟 wrote:
淘寶貨 上面說接啟動(恕刪)
首先你是買哪一牌哪型號防盜器?
直流防盜器與交流防盜裝在直流啟動上，配線上不一樣
光陽啟動系統是負級導通 (負啟動)
淘寶貨 免鑰這產品一般是 正啟動
你需要加掛繼電器才有辦法 達成搖控啟動
總而言之就是
控製器輸出 藍色 線，是輸出正級
但啟動扭按下去， 是導通接地
剎車拉桿作動時，是導通 12V

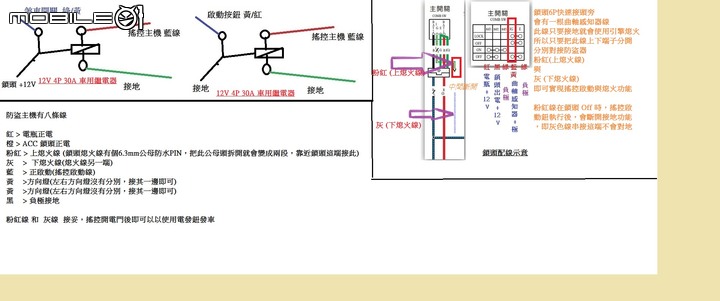

所以繼電器要這樣接
不過因噴射車鎖頭線組熄火線與化油不同
搖控啟動可能無法實現
不知樓主你的上下熄火線如何搞????
噴射車種要在鎖頭上做跳接
直流車鎖頭接法，陸產防盜器目前大多是相同電線顏色與接法
下圖是 直流防盜器 與 非直流防盜器 安裝在 直流車(鎖頭)上配線法

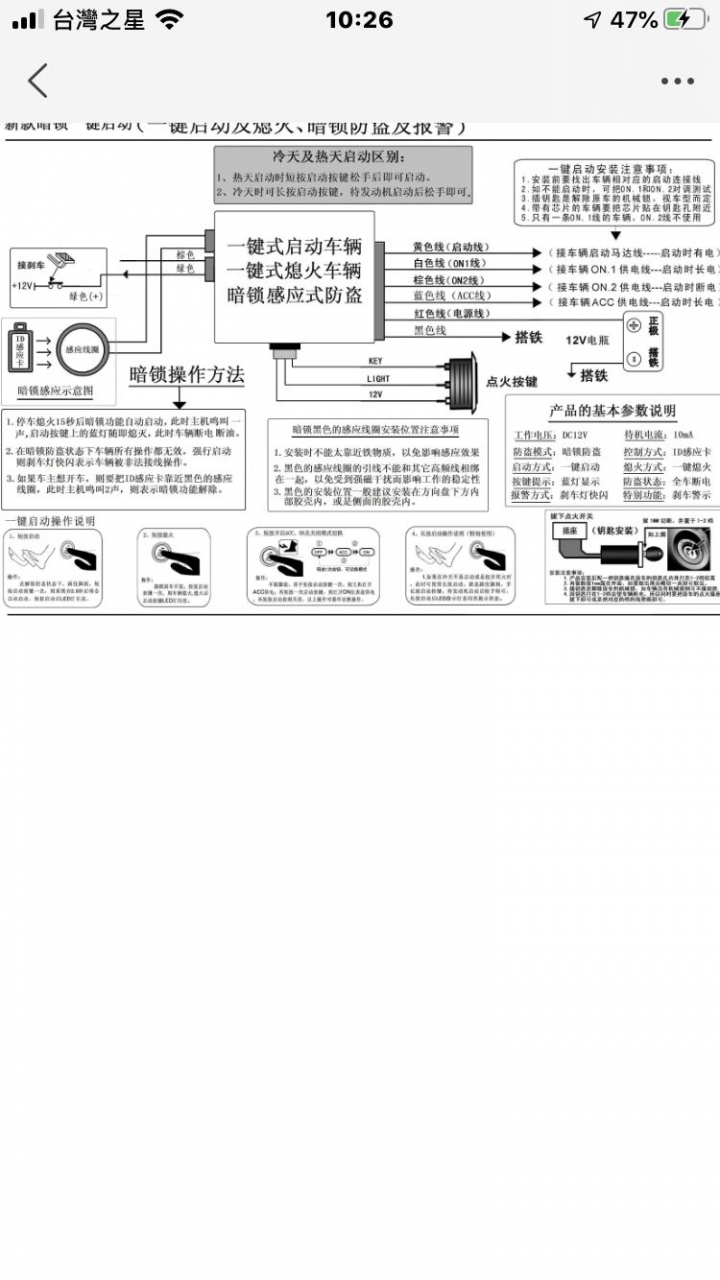

他的安裝說明 都接好就唯獨啟動馬達那一條沒接好
韓森弟弟 wrote:
我買的是汽機車通用型(恕刪)
你未使用高解析圖片，目前圖片太小放大失真看不清字
剩黃色線沒接對吧?
主機左方綠色線踩煞車那條你有接在拉桿負級線上嗎?
棕色線不接??? 圖下方字看不到.....
ON1 ON2 線是???
ON2 啟動時斷電是指 未啟動時有電? 還是啟動瞬間是接地? 若是瞬間接地，可以當啟動繼電器負極
黃色線當正極，然後這兩條另拉線到啟動繼電器
若非瞬間接地，啟動繼電器就只能串一顆4P繼電器來控制
使用 黃色線做繼電器吸合
你怎會買這種感應式.....搖控器型PKE 感應式約700元有找，搖控器離主機2公尺就會自動解鎖 [鎖頭電 ON]
方便！
反之搖控器超過2公尺就會自動上鎖，且當車子晃動時搖控器還會震動
這主機有防水嗎?? 方便的話可以拍幾張主機照片?
