G4液晶淡化DIY分享

本人的通勤機車G4已經8歲
近日出現液晶部位淡化
網路上不少淡化自行修理的文章
但找不到G4液晶修理的文章
因此分享修理過程
供G4車主和他牌車主參考
願意付出時間的車主
大概可以省下一大筆錢
(全新儀表大概2500元、找他人維修700元以上)
自行維修撇除工具開銷
材料價錢(偏光片)100元以下(拍賣搜尋),而且量大概可換2次

會淡化的主要原因就是液晶上下的偏光片變質
假如沒斷字,而字體逐漸消失的情形
大多都只要換這兩片就可

以下為維修過程
1.(從車上拆下來就不拍了)
G4液晶淡化DIY分享
2.儀表透明蓋只有三個卡榫就可拿下
G4液晶淡化DIY分享

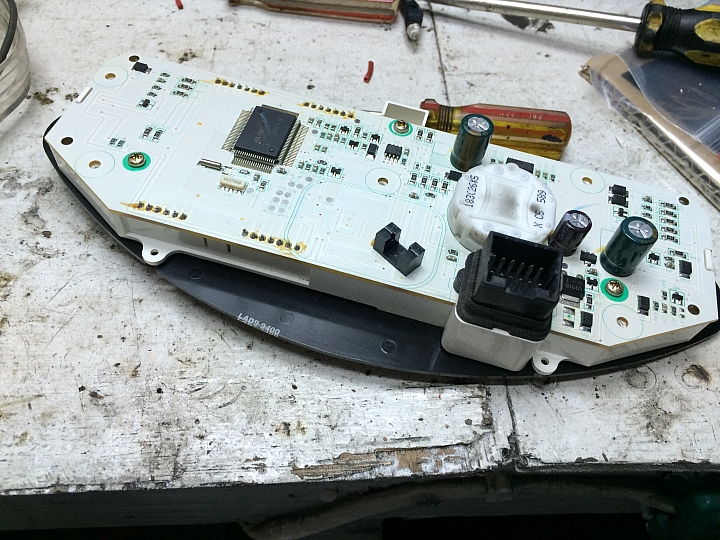

3.背蓋五顆螺絲解開即可輕易拿下
G4液晶淡化DIY分享

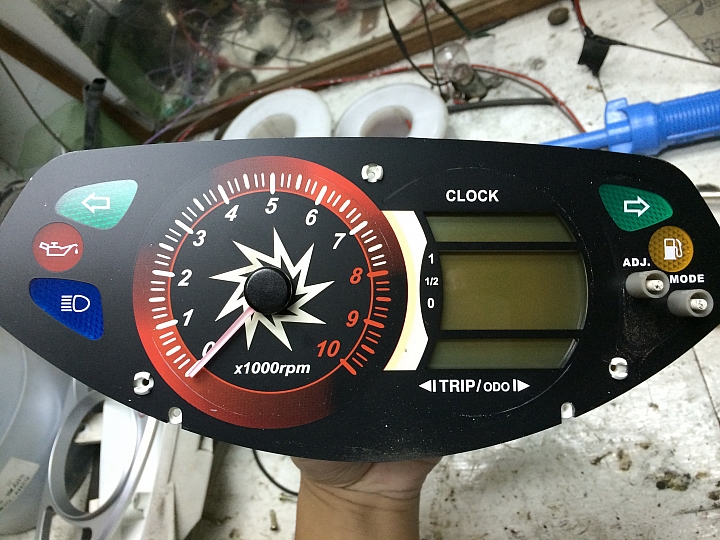

4.正面銀色裝飾蓋解開三顆黑螺絲可拿下
G4液晶淡化DIY分享

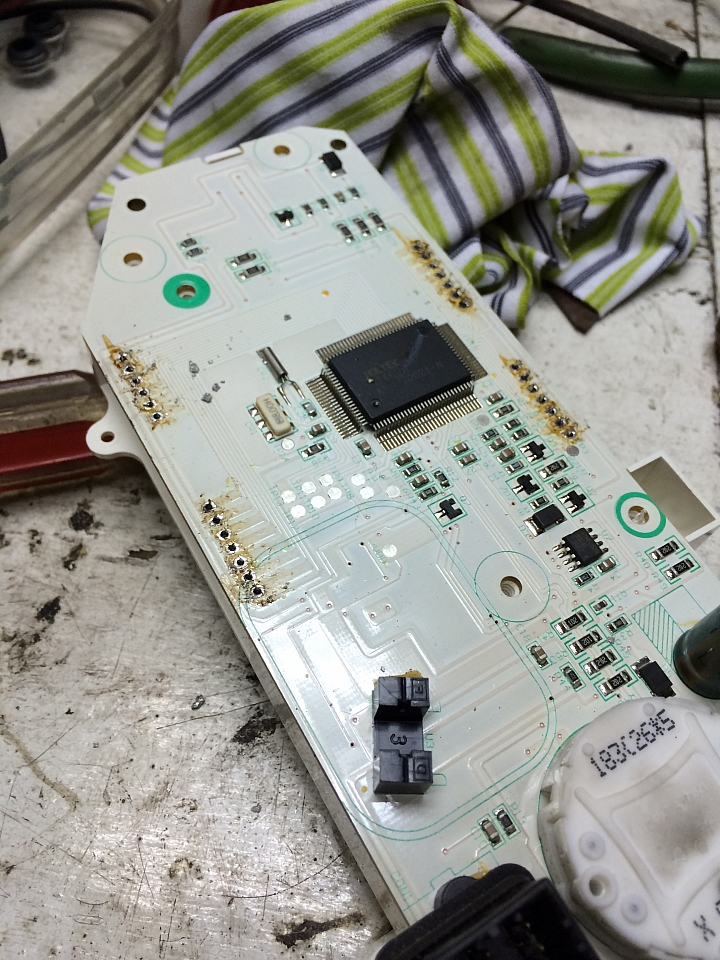

5.共有27個針腳要解焊,請"完全"解乾淨再試著拿起電路板,
何為解乾淨呢,就是可以輕易用手移動凸出的針腳。
另正面液晶上下稍微有膠黏住,以針或小刀挑出即可。
G4液晶淡化DIY分享

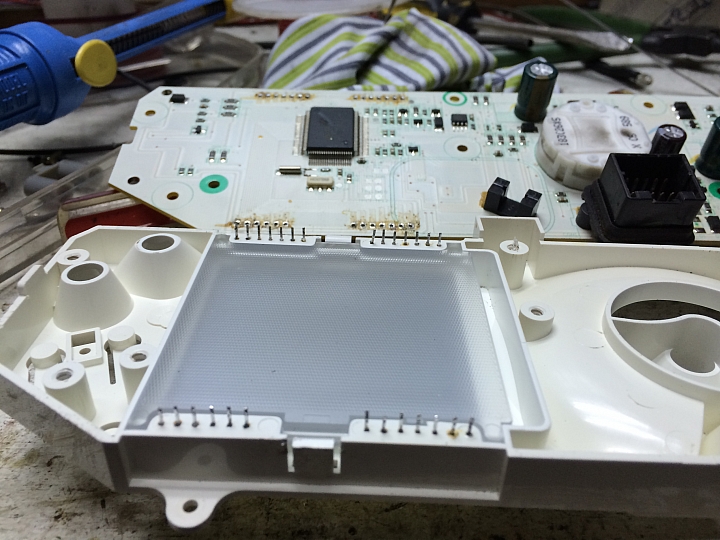

6.電路板拿開可看到霧面壓克力板,直接用手即可取出
G4液晶淡化DIY分享

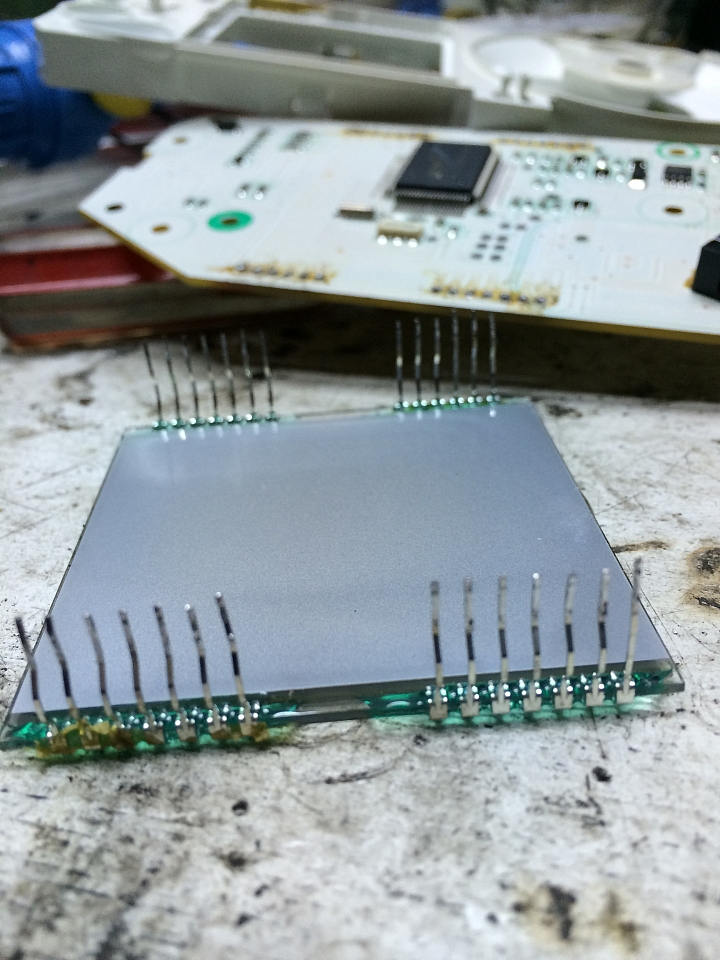

7.將液晶與殼分離(切記不可硬取,液晶可能會裂)
G4液晶淡化DIY分享

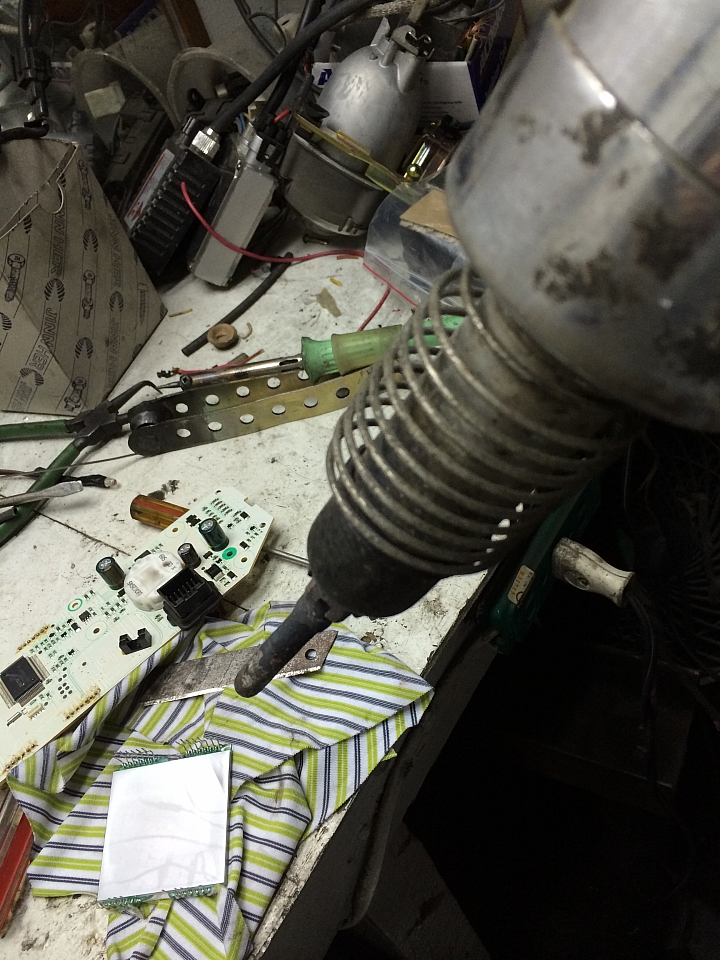

8.下偏光片與反射面膠黏的非常緊,我是邊吹熱風槍邊撕取(切記不可硬撕,液晶可能會裂),上偏光片於正面,撕法一樣。
G4液晶淡化DIY分享

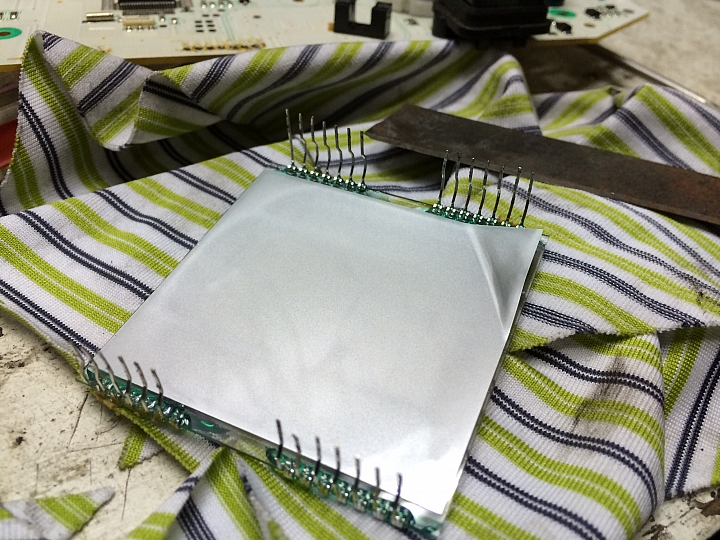

9.建議以小刀從四角撕起,撕起後會有殘膠,可用去殘膠劑處裡(記得清理時小心針腳)
G4液晶淡化DIY分享

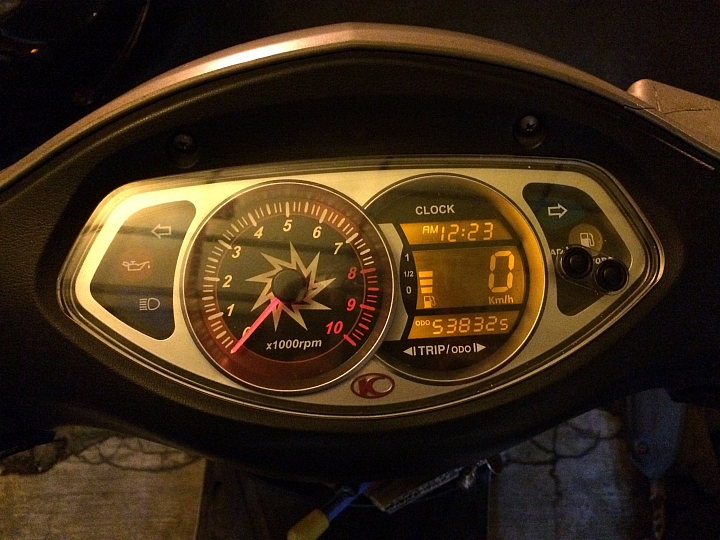

10.裝回的過程就不貼了,就是反著裝而已,撕起什麼就貼回什麼,至於高反差也只是上下偏光片水平角度不同,不解外面修理順便改高反差還要多收錢的道理...
G4液晶淡化DIY分享

這次其實我只換了下偏光片與反射面(主要淡化原因)
至於上偏光片不用解焊就能撕了,這次換發現也沒變質,所以等之後真的變質再說

至於難不難
其實不難,摸一次就會上手
最重要就是不可急
拿時間換金錢

給別人換也是要時間,何不自己賺
2014-12-21 22:00 發佈
下偏光板是會反射的材質嗎?何處買呢?
很不錯DIY
但我還是看不懂
偏光片 什麼片 怎麼貼
studior wrote:
本人的通勤機車G4已...(恕刪)
不好意思,我仔細數了一下,是解銲27支腳還是28支呢?
看到這突然有種感覺還是傳統的指針式好
我很好奇怎麼就沒有人一買來就拆碼表蓋在裡面貼上抗UV的隔熱紙呢?不知道效果怎樣。
的確是27隻,已修改
熊的爺爺 wrote:
不好意思,我仔細數了...(恕刪)
買來的偏光片上已經有膠了
就像手機保護膜一樣直接貼上即可
dhc1473 wrote:
很不錯DIY但我還是...(恕刪)
studior wrote:
本人的通勤機車G4...(恕刪)

詳細的教學,感謝分享。
