【已解決】電系,JR100 後煞車燈(LED)不亮

Huan Ye Zi
個人積分：0分
文章編號：50663247

0分

樓主

2014-06-17 12:36

近日發現JR100 後煞車燈不亮了..

按前、後煞車，煞車燈均不亮，發動開小燈煞車燈會亮，但按了不會更亮

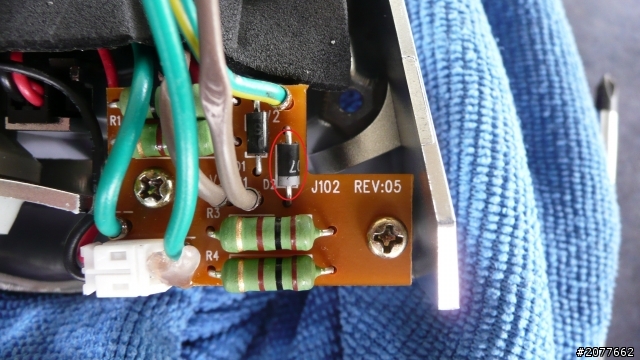

基本線路檢查過沒有問題，似乎是圖片那兩個零件（二極體?紅圈處）有問題

三用電表測量兩個零件，一個會導通一個不會，檔位是接觸會逼逼叫的

該從哪個零件下手呢?

【已解決】電系,JR100 後煞車燈(LED)不亮

--6/21 更新

兩個Zener Diode中,右邊那個怎麼測量都不會導通

到電子材料行花個1塊錢,焊上去後煞車燈終於亮了

謝謝各位大大的指教

【已解決】電系,JR100 後煞車燈(LED)不亮

2014-06-17 12:36 發佈

文章關鍵字 LED jr100 後煞車燈

土城土豆仁

土城土豆仁
個人積分：43分
文章編號：50664104

43分

2樓

2014-06-17 13:25

你要不要先測一下左邊跟右邊的煞車開關 , 搞不好是煞車燈開關掛了

chinatech
個人積分：9分
文章編號：50665548

9分

3樓

2014-06-17 15:02

基本上只要按住煞車可以發動車子,不管左右邊,煞車開關的功能應該是好的,依版主的照片來看,你說的那零件是Zener Diode,你可以用三用電表,請轉到量測二極體的檔位去量測,電表負極請放在Diode的負(本體有一條線的那一邊),電表正極請放在Diode正極,只要電表有量到順向電壓約在0.5V左右,基本上這顆Diode是好的,如果沒有,通常Diode不是遭擊穿開路就是短路(也就是你說的逼逼叫)

kelly1211
個人積分：40分
文章編號：50668781

40分

4樓

2014-06-17 18:21

我覺得是被壓壞的那條棕色線有問題

二極體很難壞

電阻看起來也沒燒焦的問題

Huan Ye Zi
個人積分：0分
文章編號：50671448

0分

樓主

2014-06-17 21:49

土城土豆仁 wrote:
你要不要先測一下左邊...(恕刪)

有測過,左右剎車沒有問題! 謝謝你

kelly1211 wrote:
我覺得是被壓壞的那條...(恕刪)

線路均測量過,是導通狀態,剩下有問題的可能是我說的那個零件(Zener Diode)或者電阻,謝謝你

chinatech wrote:
基本上只要按住煞車可...(恕刪)

左右邊煞車均正常,所以小弟認為可能被擊穿,上次整流器壞掉充電電壓都是在15~18V之間

只好找時間再拆下來量量看了,去電子材料行該如何敘述此零件呢? 謝謝你

chinatech
個人積分：9分
文章編號：50671704

9分

6樓

2014-06-17 22:04

你有先按照我講的方法量過了嗎??
確定有壞在買,雖然沒幾塊錢??
你只要跟電子材料行,說要買Zener Diode就可以,至於型號,Diode本體上那串文字就是
在怕買錯就把本體解焊下來,直接帶去電子材料行,就OK了

Huan Ye Zi
個人積分：0分
文章編號：50671897

0分

樓主

2014-06-17 22:16

chinatech wrote:
你有先按照我講的方法...(恕刪)

先感謝大大的熱心解答 100分

100分

這幾天會拆下來量量看,我還是解焊拿去材料店好了,怕買錯="=

更換後再上來放心得~

limni

limni
個人積分：8分
文章編號：50678646

8分

8樓

2014-06-18 11:10

通常這邊的二極體是為了防止逆流用的，既然開小燈會亮就沒什麼問題。另外才18V二極體耐壓沒那麼差吧。
我也是懷疑那條被壓扁的電線。小燈和剎車燈走的線路是不同的，而且小燈會亮且亮度跟原本一樣那兩顆電阻也沒什麼問題，你應該檢查剎車燈走的線路才對。

Huan Ye Zi
個人積分：0分
文章編號：50725725

0分

樓主

2014-06-21 0:25

chinatech wrote:
你有先按照我講的方法...(恕刪)

換完Zener Diode後煞車燈終於亮起了

謝謝你啊

limni wrote:
通常這邊的二極體是為...(恕刪)

為了縮小範圍,幾乎把車都拆了XDD

煞車燈的接頭有測量有供電(12V),圖片中被壓扁的線也量過,都是導通的

謝謝你

chinatech
個人積分：9分
文章編號：50758772

9分

10樓

2014-06-23 13:54

哈!!有修好就好!!

Huan Ye Zi wrote:
近日發現JR100 ...(恕刪)
