就剩SMD LED還沒去買!
頭戴式放大鏡昨天下單,昨晚才出貨~
功課也做得差不多了!
作業流程和注意事項也大致擬好...
近日可能會拿一張廢棄主機板試著解焊米粒大小的元件!
爾後再試著焊回去練習練習,熟悉一下手路...
關於偏光片(膜),我認為下面銀色反光片也是有角度的偏光片沒錯!
因為有角度,所以才能跟上偏光片發生偏光作用...
正常銀底黑字,上下偏光角度應該是呈90度角!
上下偏光角呈0度角的話,就會反過來變成黑底銀字~
也就是所謂高反差...
而當我把下偏光(銀)反面測試~
上偏光不論怎麼旋轉,都不會有透明和黑的變化...
因此,下偏光(銀)確實有角度!
而偏光片買幾度的嚴格說起來沒差!
反正上下兩片只要呈現銀底黑字時,就是上下偏光片呈90度角...
例如買了一張奇耙的23度角銀底偏光片!
那麼上偏光片不管本身是幾度...
轉到跟23度呈90度角的角度後就能正常顯示銀底黑字了!
因此,上偏光片必須大於要貼的液晶~
才能轉到可以正常顯示的角度並裁切!
我買最貴的45度上偏光+45度下偏光(銀),20cm*20cm=600元
依我上面所說,我買較便宜的0度上偏光+0度下偏光(銀)可不可以?
當然可以,但這是我買入手後才想通的事......
而正方形裁切無所謂0度或90度!
所以除非有工具可以量測,否則......
我無法得知買到手的是不是真的45度上偏光+45度下偏光(銀)!
因為不論是上下皆0度?還是上下皆45度...
20cm*20cm正方形,只要轉一次90度,上下兩張就能呈0度和90度角!
所以我認為,單獨換上偏光或下偏光(銀)的人...
才需要特別挑角度買~
但前提是,你得先知道不換的那張上偏光或下偏光(銀)是幾度!
目前一點關於偏光片的心得,不一定正確,故僅供參考!
如有錯誤,歡迎不吝糾錯...
由於5月初電腦陣亡~
至今仍沒正常價格顯示卡可買!
所以新電腦一直沒辦法組...
目前只剩一台老舊小筆電在上網!
我會盡量錄影和拍照施工過程!
但老舊小筆電無法編輯影片和圖片...
所以,可能會等新電腦組出來後再整理施工過程來分享!
不過這類專業教學已經不少,好像也不需要我這門外漢分享的東西...
當然,也可能手殘失敗~
最終還是送交專業的店家善後也說不定......
⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...
我突然發現一個問題!
我的SMD LED可能買錯了~
今天再次確認所有材料與操作流程筆記時...
我發覺一張VP125參考圖片上的SMD LED怪怪的!
打從一開始,我都只是覺得為什麼那5顆SMD LED特別細長!
今天放大後才發現...
原廠VP125液晶部份所使用的5顆SMD LED規格是側發光的!
圖片來源：http://maxding.blogspot.com/2015/07/vpgp-125-odo-ffffff.html
這應該可以解釋~
為何VP的液晶部份只用了單邊5顆SMD LED...
還能讓整塊液晶背光不至於左右亮度不均!
應是因為聚光型SMD LED較能將光打到液晶另一邊...
好讓整塊液晶能得到較平均的亮度!
如果使用一般正面發光的SMD LED...
可能會發生液晶左右亮度不均的狀況!
GP雖然就是使用正面發光SMD LED~
但它在液晶左右兩邊共使用8顆SMD LED!
左右都有光源,因此背光不至於左右亮度不均~
當然上述都是我憶測的......
VP125儀表改背光的資料幾乎是0...
GP儀表可參考,卻在這時發現使用SMD LED規格不同!
更換背光SMD LED,一定要先將液晶解焊下來才能施作!
所以,我不想冒險先試用我已經買入手的一般的SMD LED...
萬一真的如我臆測的造成左右亮度不均...
解焊液晶和SMD LED的程序要再重做一次!
這種不熟的手工,多做一次就多一次失敗的可能...
是的,頭都洗一半了我仍是沒什麼信心,奇怪~~~
想請問,側發光的1206 SMD LED哪裡有得買?
我在瞎皮搜不到...
PS.新北三峽/土城/板橋能自取尤佳,左岸出貨的賣場不考慮!
最後,某討論串裡有人提到將平面SMD LED立起來焊就可以!
理論上是如此,但我想關鍵還是在於哪半圓形像凸透鏡的聚光效果~
雖然不知原廠的是幾度......
⚠ 騎機車很討厭莫名其妙被狗追著吠,甚至被狗咬!我不能打那些狗自保,因為那些狗有人罩...
沙羅季曼 wrote:
沒有沒屋頂的帳號..(恕刪)
蝦皮也有,不過少多了
https://shopee.tw/LED%E8%B2%BC%E7%89%87%E7%99%BC%E5%85%89%E4%BA%8C%E6%A5%B5%E9%AB%941206-1204%E5%81%B4%E9%9D%A2%E7%87%88%E7%8F%A0%E9%AB%98%E4%BA%AE%E6%89%8B%E6%A9%9F%E8%9E%A2%E5%B9%95%E8%83%8C%E5%85%89%E6%BA%90%E6%8C%87%E7%A4%BA%E7%87%88%E8%A9%B3%E7%9C%8B%E8%AA%AA%E6%98%8E%E5%BE%8C%E4%B8%8B%E6%A8%9910%E5%80%8B1%E6%8B%8D70-i.252726.1328828644?position=5
adolphin wrote:
蝦皮也有,不過少多了https...(恕刪)
這筆我後來有搜到~
是我買偏光片的賣家!
一開始沒發現,不然就一起買省運費...
7/18剛好有一波免運費!
瞎皮的搜尋機制真心覺得蠻爛的...
所以我不知是瞎皮賣這型SMD LED的賣家少?
還是我沒下對瞎皮尋能懂的關鍵字?!
昨天詢問賣家該側面發光的白光SMD LED亮度為多少mcd?
今天收到賣家回覆：不清楚
說讚的,我以為電子零件規格提供是最基本的.........
雖然我也不是很懂亮度mcd值~
只是想能有個數值可以推估!

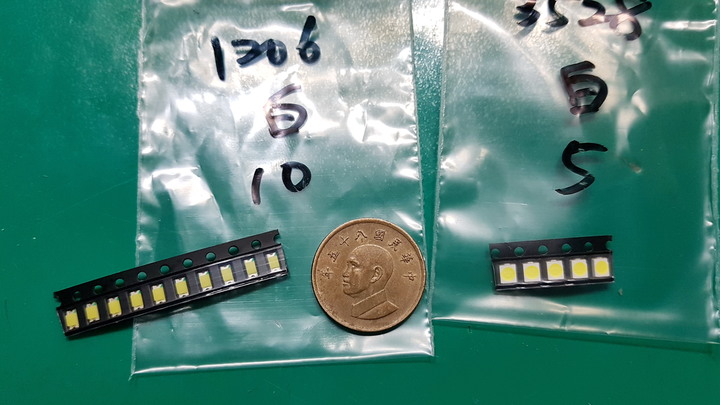

從手上已有的平面發光1206(500~1000mcd)...
和3528(1500~2000mcd)稍微去推估是否合用!
因為在做功課的過程~
見過有人誤買到低亮度SMD LED的例子!
而我想避免這種情況發生...
感謝adolphin兄協尋!!
謝謝~
