2023/10/08 更新 DIY牌架第3鎖點支架 紀錄
所需零件及零件號碼
注意：不含後土除,這部份由各位車主自行決定替代方案!
- 後中心外蓋

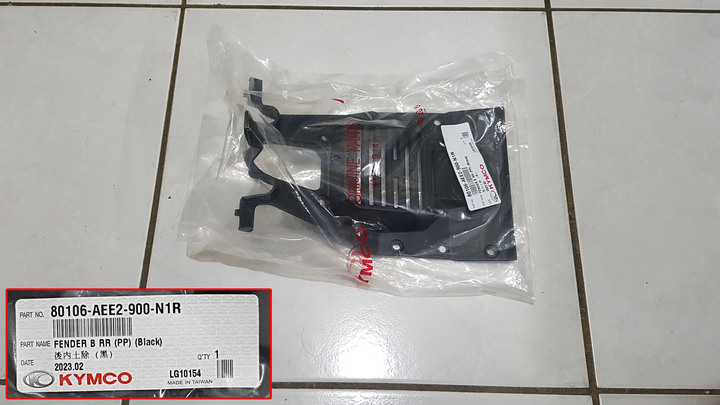

- 後內土除

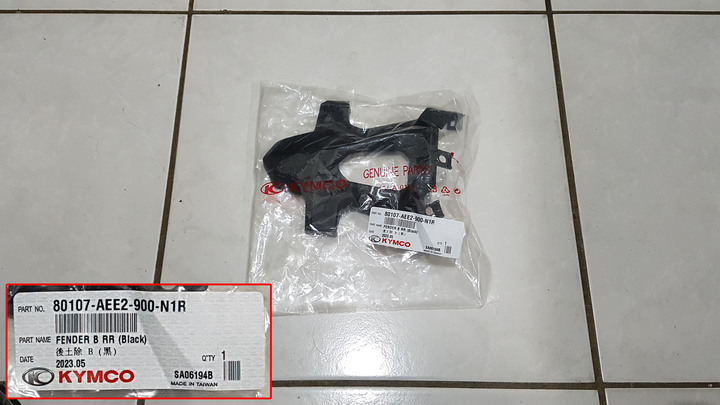

- 後土除 B

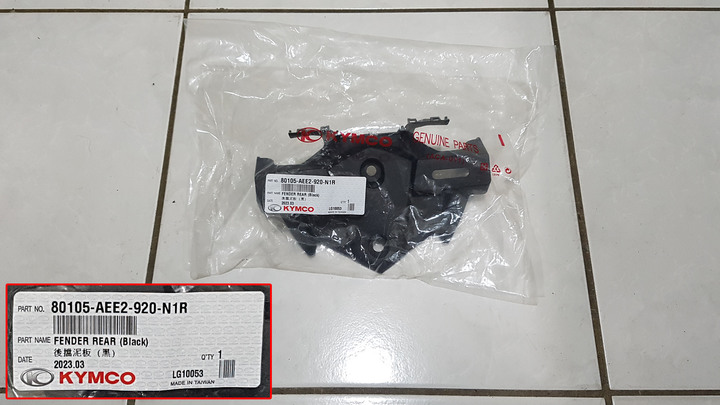

- 後擋泥板
- 後土除支架

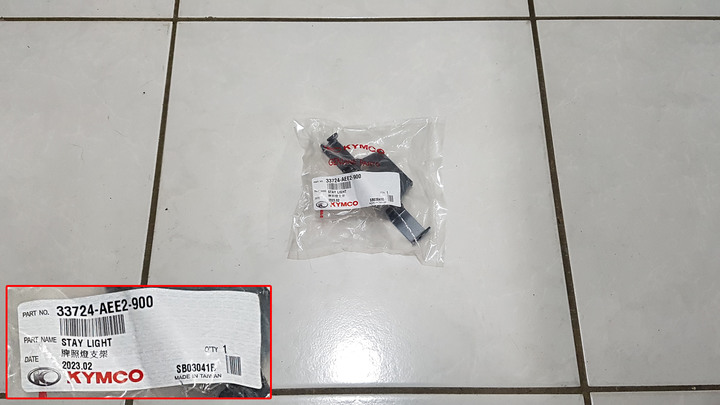

- 牌照燈支架

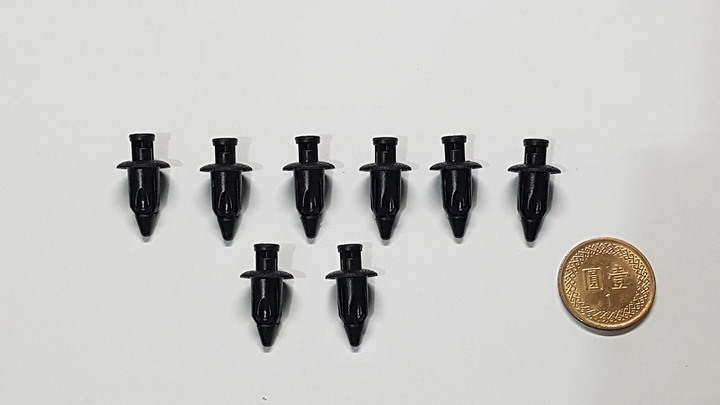

- 小塑膠螺絲*8
- 用於*6
- 用於*2

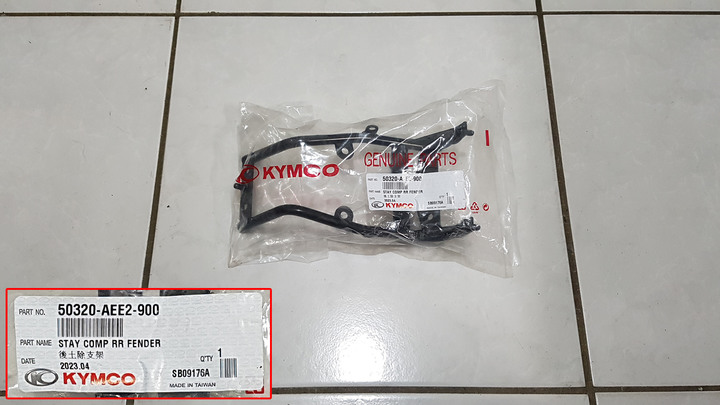

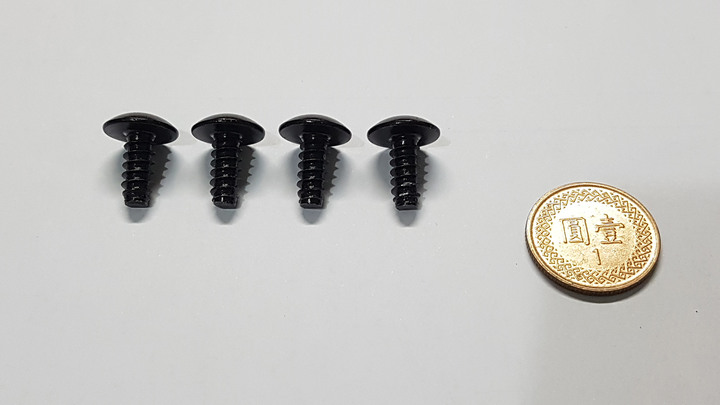

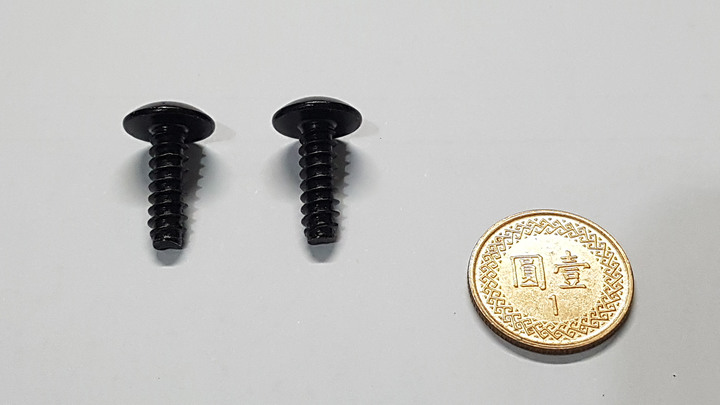

小塑膠螺絲零件號碼：90652-LFB5-900
購買標榜無缺可直上的套件裡只給6顆,實際上缺2顆!
跟賣家說明後土除支架上需要2顆,但賣家堅持不補...
後來我再自掏腰包在新莊一家老字號機車材料行購入!
1顆20元...

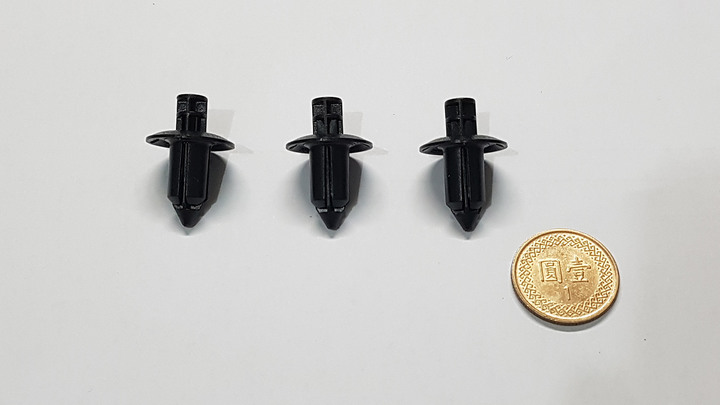

- 大塑膠螺絲*3
- 用於
大塑膠螺絲零件號碼：未知

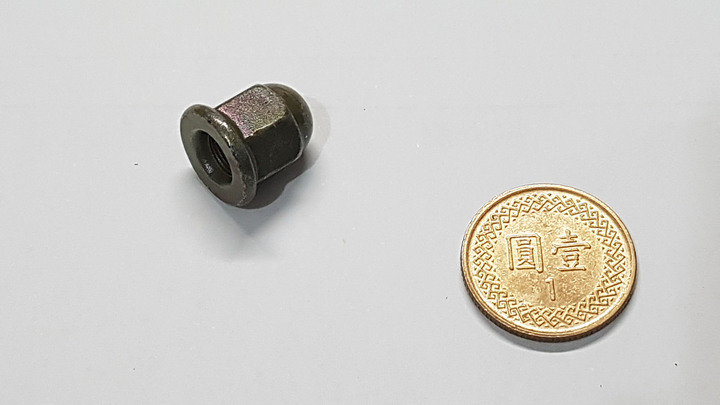

- 螺帽
- 用於
螺帽零件號碼：未知

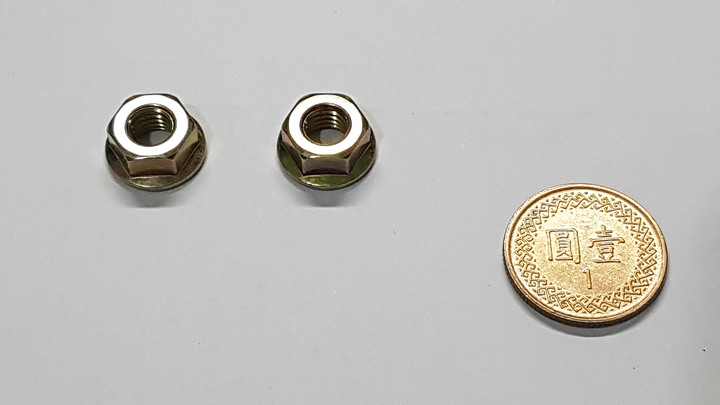

- 10號止滑螺母*2
- 用於
10號止滑螺母*2零件號碼：未知
購買套件裡缺這2顆,經反映賣家才補寄,隔幾日後才到...
試想,如果施工到牌架總成要裝上車時才發現沒有這2顆螺母!
請問單兵應如何處置...

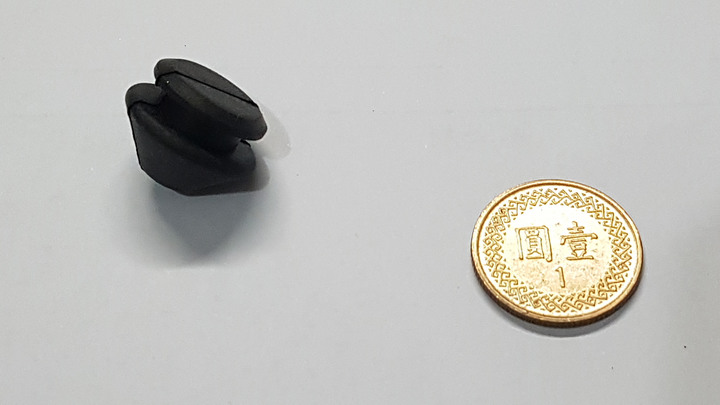

- 防震橡皮
- 用於
防震橡皮零件號碼：未知
- 鐵板牙螺絲(短)*4
- 用於*2
- 用於*2
鐵板牙螺絲(短)零件號碼：未知
- 鐵板牙螺絲(長)*2
- 用於
鐵板牙螺絲(長)零件號碼：未知
- 反光片(黃)*2
- 用於
部份零件料號不知!
如有知悉的車友,歡迎告知補充,謝謝~
備齊所需零件與數量再開工!
避免拆光愛車安裝到一半才發現短少零組件...
你看到時該怎麼辦才好!!
所以如果車友們要上網買套件~
真心建議先與賣家確認套件是否含上述所有零組件及數量!
買回來後,開封務必錄影,並逐一核對品項與數量~
避免發現零組件有短缺,不良賣家不認帳!!!
確認零組件都沒短缺後再開始施工...
對了,工具也盡可能備齊,施工會更順利......
我是因為邊摸索,且小心翼翼的避免拆壞~
另外加上行車紀錄器佈線與更換大燈下蓋及2片車殼~
所以才弄了6個多小時快7小時!
希望這篇圖文說明,可以讓車友們縮短施工時間...
開始拆...
拆後車殼部份,YT上有很多教學可以參考,例如：
【KRV】拆解後車殼 | DIY教學 |
【KRV優化＆保養-EP6】KRV車殼脫光光，拿去烤漆｜走自己的風格-黑色加金粉｜
由於KRV Moto版沒有TCS版的牌架總成!
所以拆後車殼的時候...

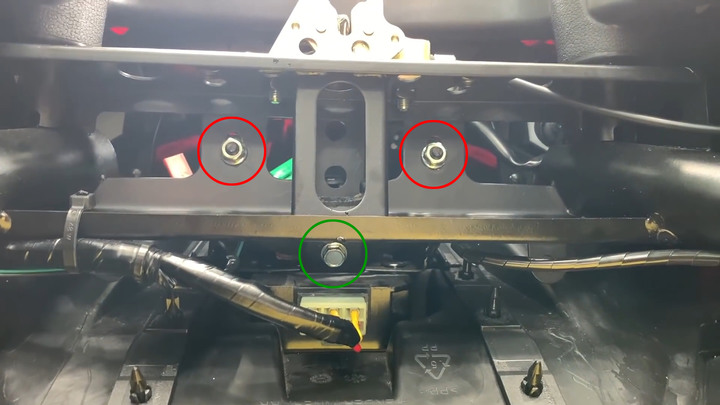

請注意目前沒有下面這2顆螺母(紅圈)和1顆螺絲(綠圈)!
這3顆就是牌架總成固定在車架上的主要螺絲/螺母!
不過當完成大牌上移後,也只會多2顆螺母(紅圈)~
原因後面會說明!!

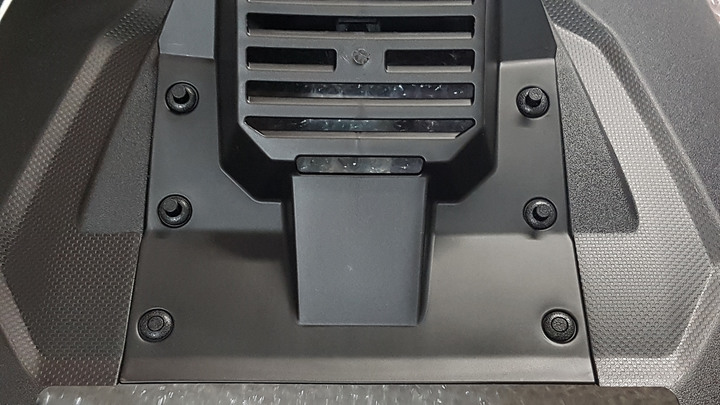

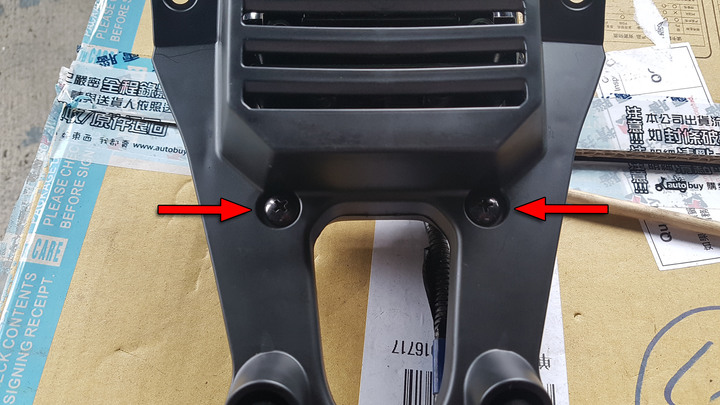

另外,目前也沒有內部3顆大塑膠螺絲,外部6顆小塑膠螺絲!
那是TCS版才有的,也是我們將安裝上去的部份零組件...

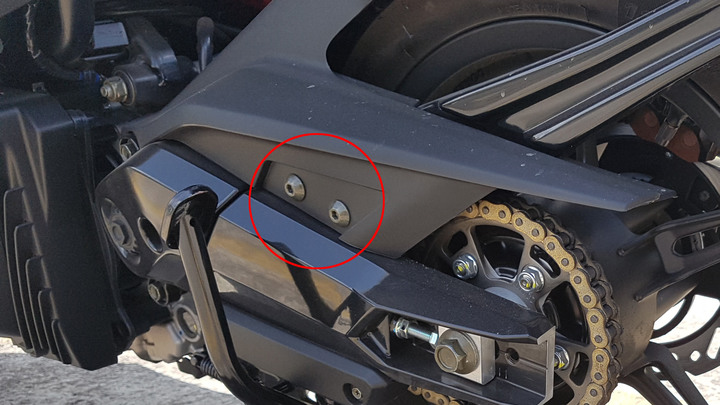

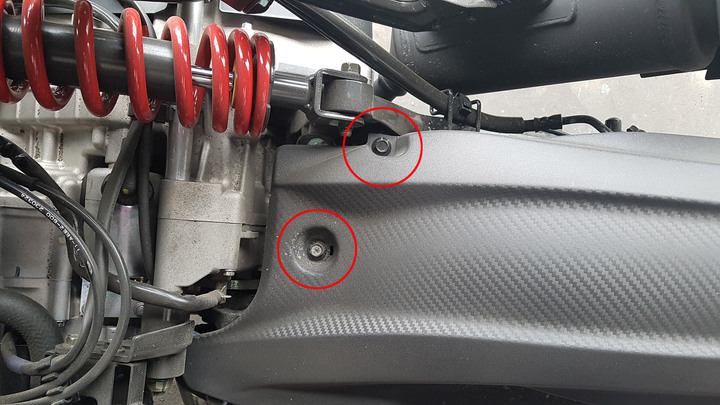

還有,KRV Moto版側裙尾端有多了塑膠螺絲!
請記得先卸下...
- 左側
- 右側

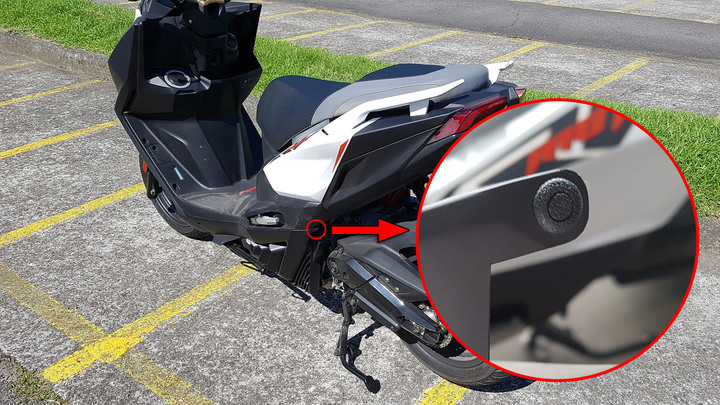

補充：拆KRV Moto後車殼螺絲位置與數量大致如下：
根據#5 phete兄表示,他的KRV Moto版側裙尾端沒有塑膠螺絲!
那應該表示,這並非Moto版問世就有的改進...
我的車是4月份出廠,那就只能推敲這部份是2023年4月前後才有的改進~
側裙 (左右共3顆鐵板牙,2顆塑膠螺絲 PS.不一定有)
馬桶 (左右共6顆10號螺絲)
胸蓋 (共1顆鐵板牙)
扶手 (左右共4顆6號內六角螺絲 PS.長短分前後)
車殼帶尾燈 (飛旋踏板處左右共2顆10號螺絲/後方上面1顆10號螺絲)
後土除兼車牌架 (4顆螺絲,2顆內六角螺絲)
搖臂上土除支架 (2顆螺絲)
PS.如有遺漏歡迎糾錯

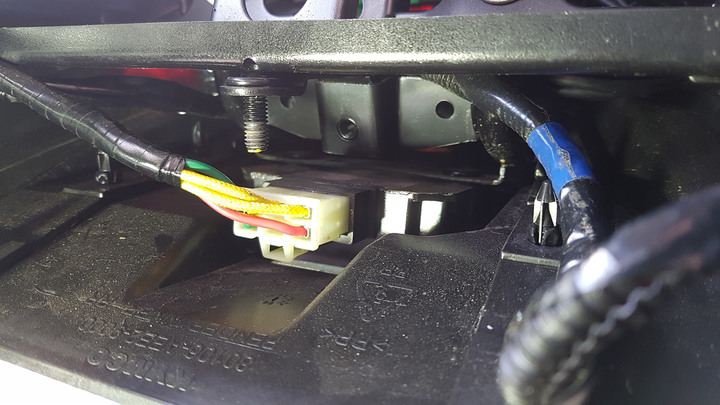

車尾內插頭：
紅色(2P)：馬桶照明燈
綠色(3P)：煞車燈總成
白色(6P)：整流器
白色(2P)：牌照燈
黑色：牌照燈+方向燈
注意：建議先拆下車牌,避免車牌損傷
1.拆下整流器
2.拆後土除兼車牌架,以下標示螺絲位置
- 螺絲*2
- 內六角螺絲*2
- 螺絲*2

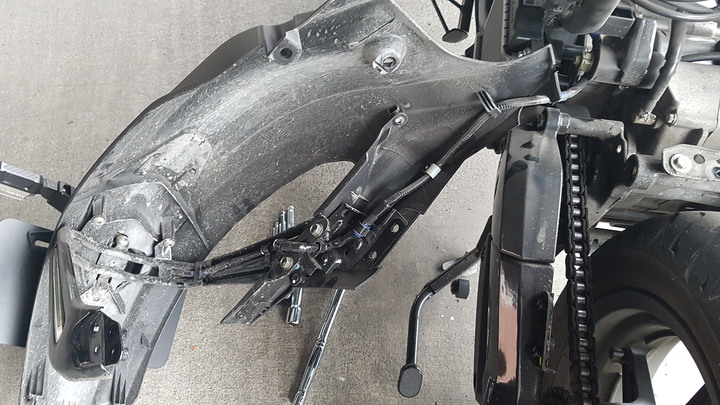

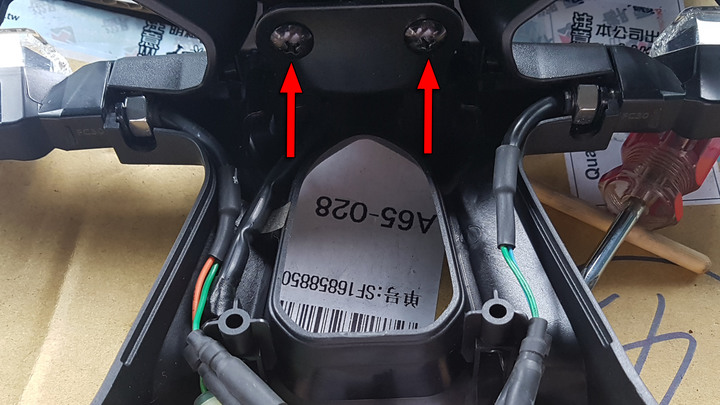

3.土除兼牌架上的牌照燈+方向燈插頭在主水箱旁!
將插頭拔除,接下來的拆解作業會比較方便...

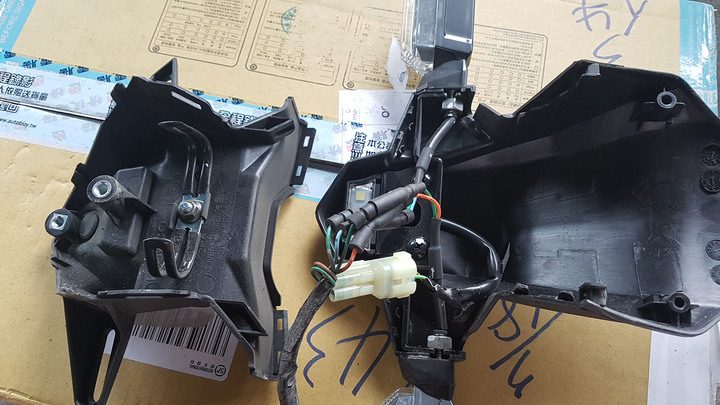

4.取下牌照燈和方向燈組件,基本上是有螺絲就拆~
六角,內六角,鐵板牙三種都有...

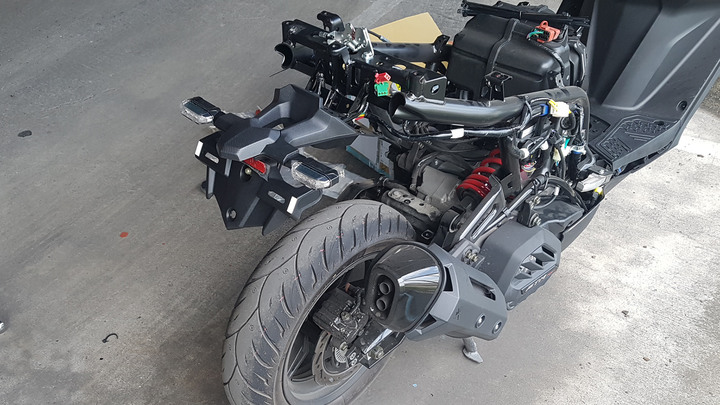

- 螺絲位置
- 螺絲位置
- 螺絲位置
- 螺絲位置
- 螺絲位置
把牌照燈跟方向燈拆下來後...
建議將所有螺絲及零組件鎖回原本位置!
不論留著以後還原或是當二手零件賣掉...
都可以避免零件遺失或忘記鎖付位置!
開始裝...
先說後中心外蓋部份...
只要將Moto版上的拆下,再將TCS版的裝上就好~
僅外型不一樣,鎖點都相同!
實在很抱歉,因為我一併更換左右2片車殼...
完全忙到忘記拍照!!!
下面這部影片,主要是參考TCS版的牌架總成的部份!
算是逆向工程的概念,藉以了解各部件組裝的位置...
【KRV優化＆保養-EP10】KRV來更換改裝整流器｜(請從06:28開始)

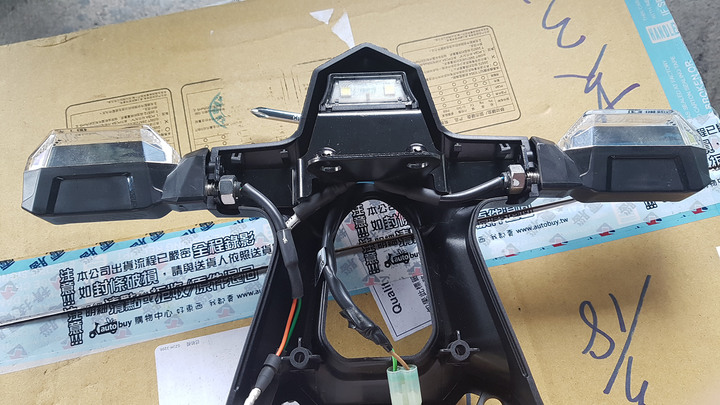

1.將整流器裝上後土除支架 (延用原本2顆螺母)

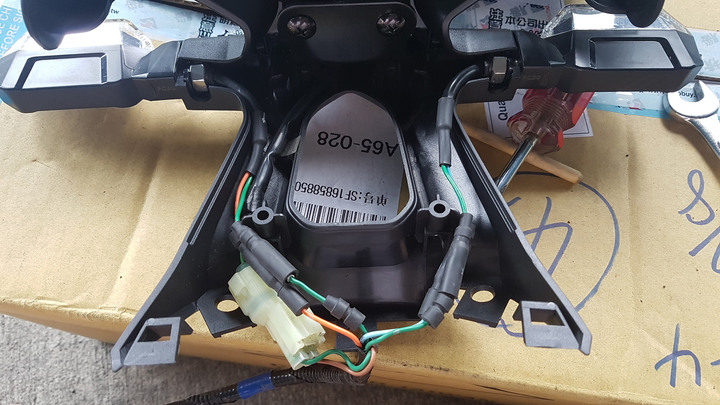

2.將牌照燈裝上牌照燈支架 (延用原本2顆螺母)

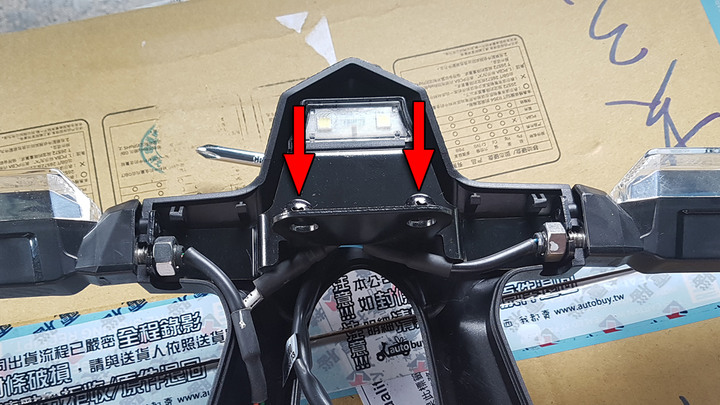

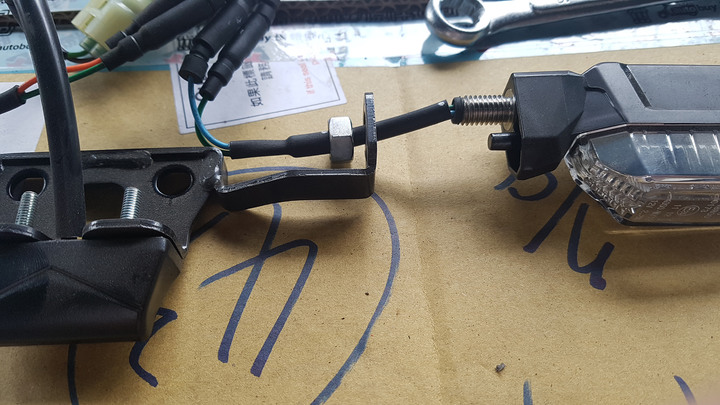

3.安裝方向燈,必須與牌照燈支架裝入後土除B這部份一併進行~
這裡要鎖付2顆鐵板牙螺絲(短)!
方向燈螺母因為拆解時沒有很緊,所以這邊鎖上時我沒有上螺絲膠...

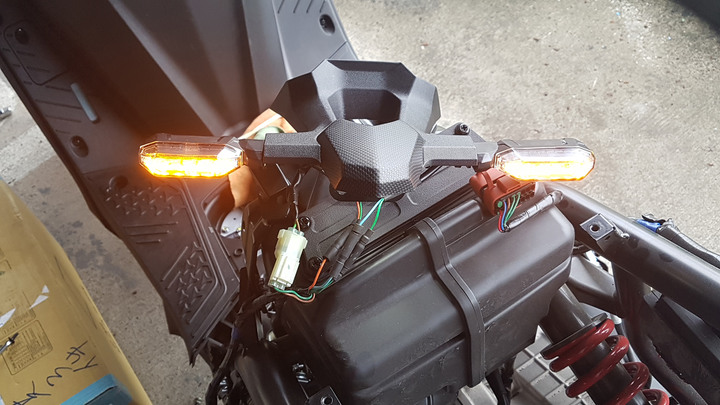

4.接上插頭,確認牌照燈與方向燈正常作動,尤其是左右方向...
5.裝上後擋泥板,這裡要再鎖付2顆鐵板牙螺絲(短)!
6.整線
7.安裝好整流器的後土除支架與後內土除組合...
PS.抱歉,這步驟又忘記拍照!
記得上2顆小塑膠螺絲~
8.接著將後內土除與裝好方向燈的後土除B,對準所有卡榫後闔上!
確認無誤後,鎖上2顆鐵板牙螺絲(長)...

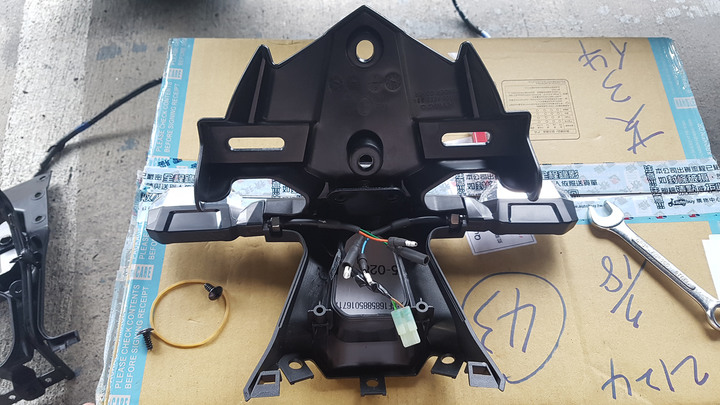

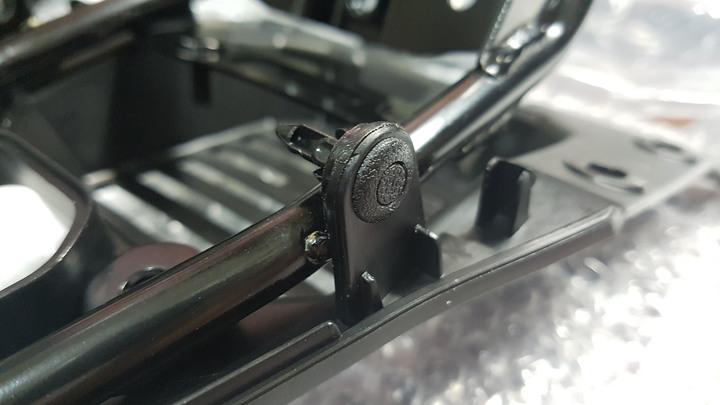

9.最後鎖上螺帽,塞入防震橡皮,TCS版牌架總成就完工了!
裝上車台前,我先說明一些狀況...

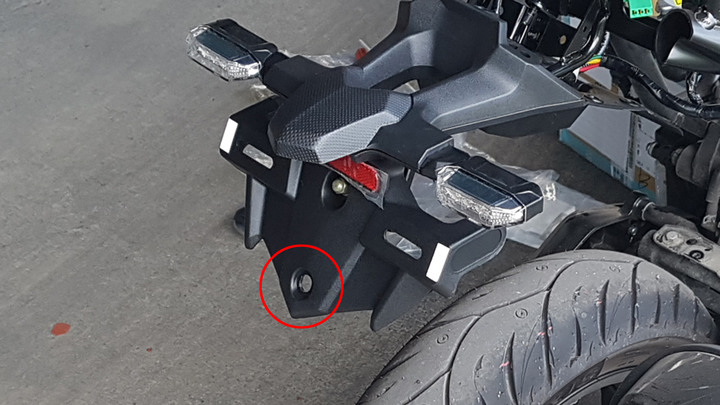

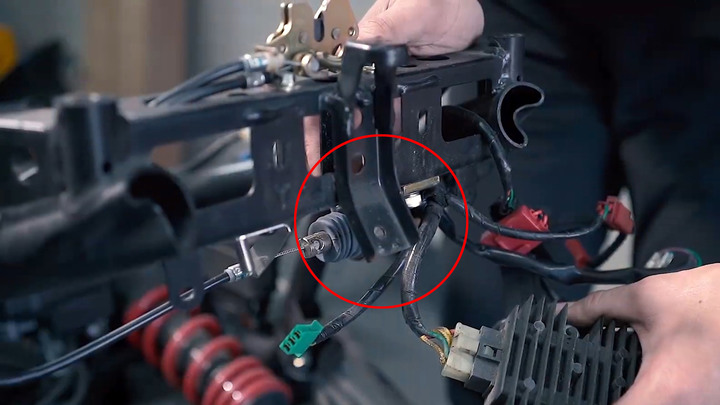

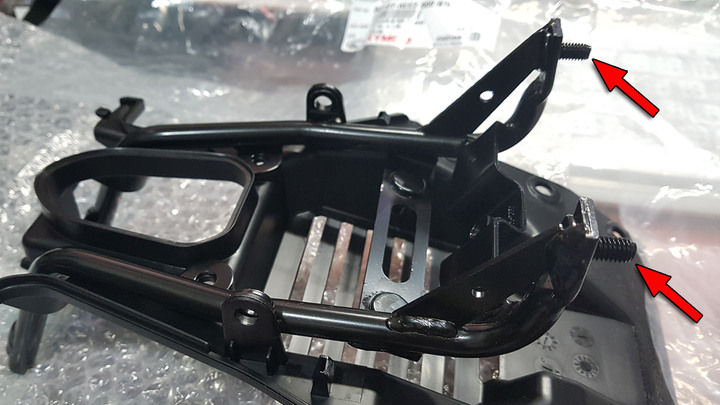

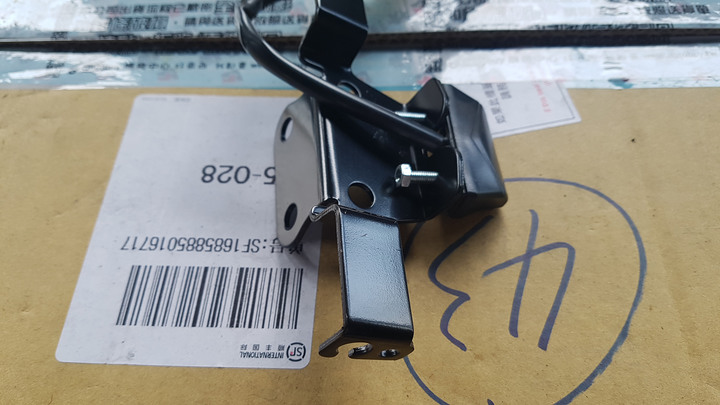

下面這張圖片是TCS版的,可以看到中間支架往下延伸,並且有一個孔!
牌架總成在TCS版上安裝,總共會有3個鎖點!
- 前視圖
- 後視圖
而Moto版該處改為固定整流器的支架...
所以牌架總成將會少一個鎖點~
也就是前面說到"大牌完成上移後,也只會多2顆螺母"的原因!

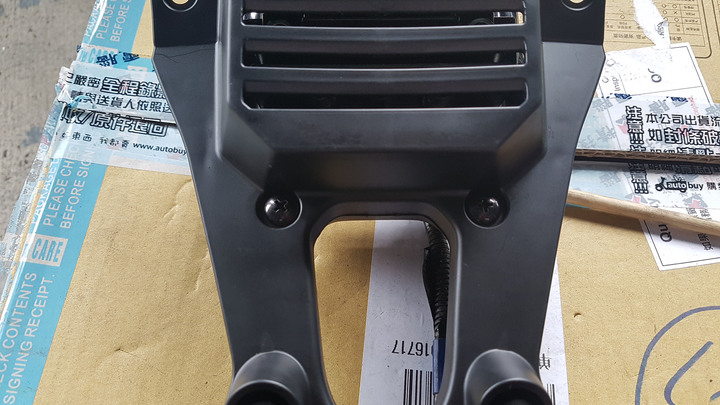

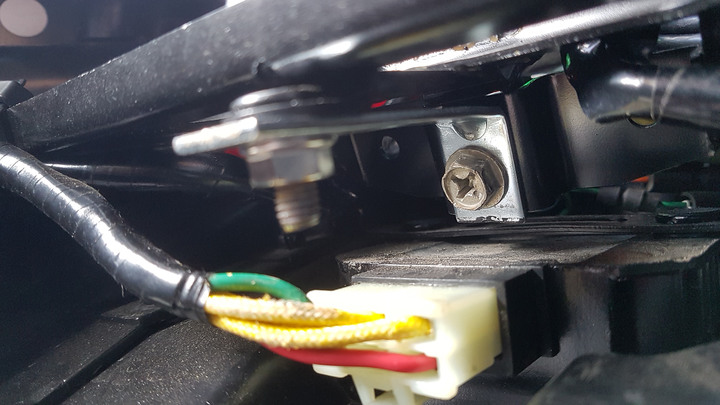

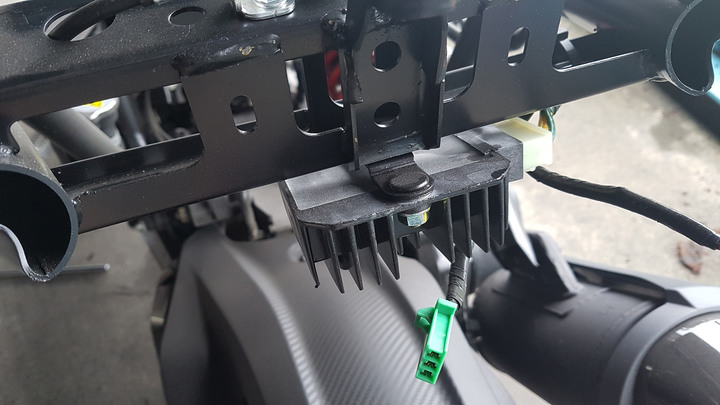

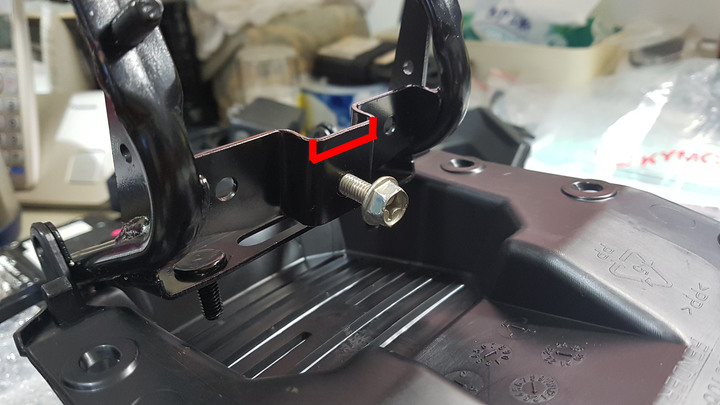

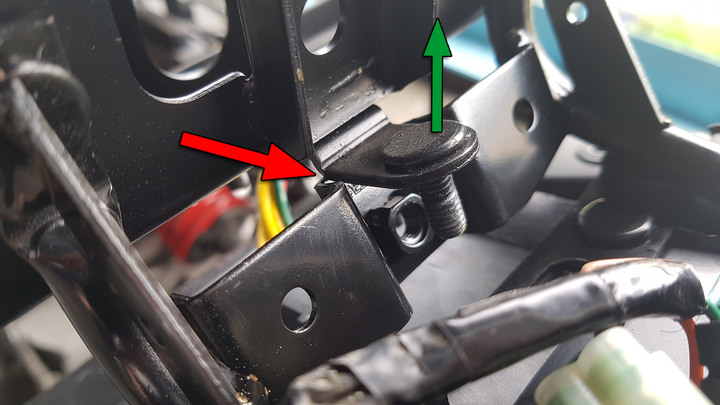

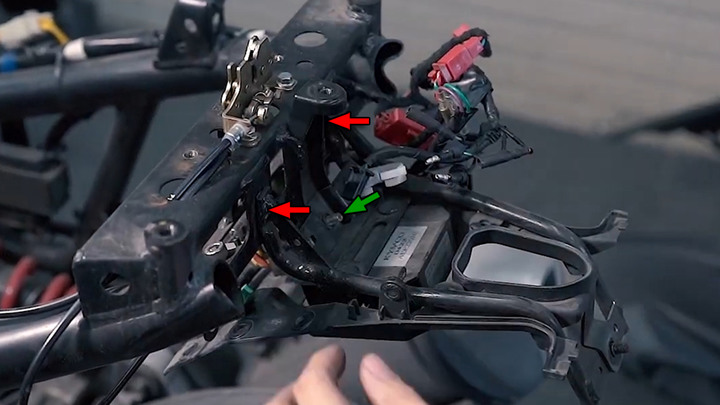

還有,Moto版整流器固定支架會干擾牌架總成安裝(紅色箭頭)...
所以需要將Moto版整流器固定支架往上硬扳(綠色箭頭)!
故請注意先準備好對應工具~
往上扳多少視實際情況~
原則上是牌架總成鎖緊時,完全不相互干涉到為最佳!
否則最後安裝車殼時,6小3大塑膠螺絲有可能會對不到孔...
我若早知道會有這情況,我會先將後土除支架加工!
將會干擾的地方磨出一個凹槽~
不動整流器固定支架的話,估計修約5mm可以閃過...
但我已無法實作印證,故僅供參考!
牌架總成鎖上後就差不多快完工了!
把整流器插頭接上~
牌照燈和方向燈線組整理好,並用束帶固定好...
最後車殼安裝上去,接上煞車燈總成插頭就大功告成!
PS.最好再測試一下所有燈號作動正常~
確認都沒問題再裝回馬桶和扶手!

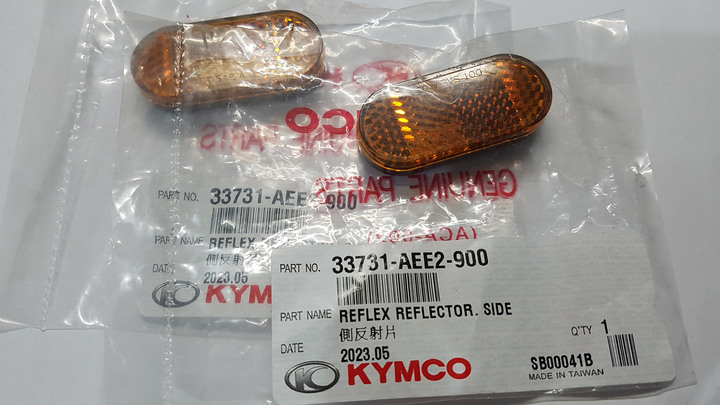

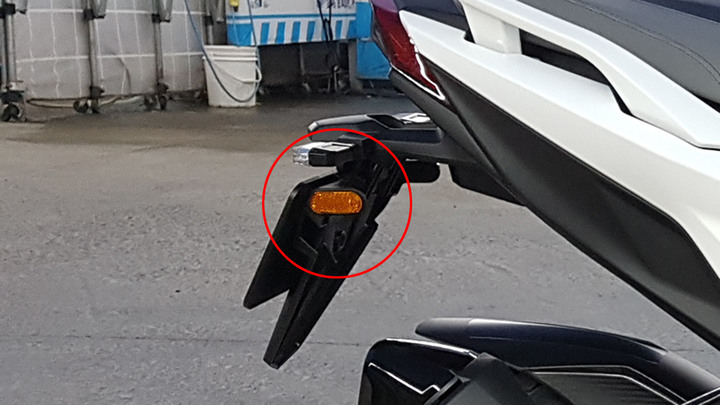

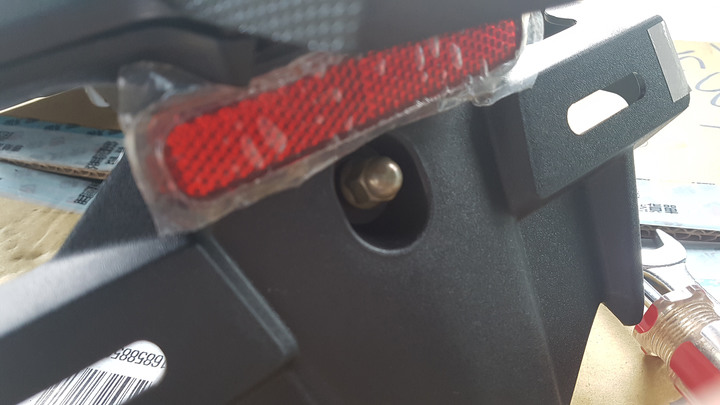

喔~忘了說黃色反光片...
雙面背膠黏貼式的,對準後黏貼上即可!
黏貼位置建議先用去漬油擦拭過~
PS.最初零組件買來時,反光片應該就可以先黏貼就定位!!
注意,原本Moto版拆後車殼的時後只有3顆螺絲...
從現在開始,拆車殼會多6顆小塑膠螺和3顆大塑膠螺絲!
若要單獨拆牌架總成...
則是2顆螺帽,6顆小塑膠螺絲,3顆大塑膠螺絲!
番外篇...

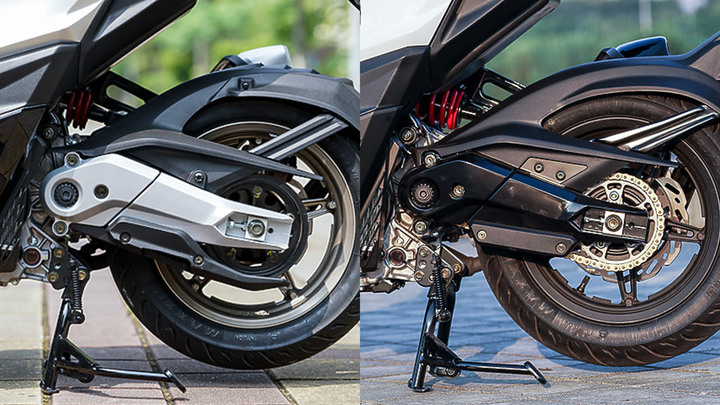

原廠TCS版(圖左)與Moto版(圖右)後土除鎖點對照：
圖片取材：
KYMCO KRV 180 TCS 量產版試駕｜極致靈活 旗艦速可達新範疇
KYMCO KRV MOTO 試駕｜升級鏈條傳動 全車滿配上陣
由於後搖臂上的鎖點差異問題~
研判TCS版原廠後土除,可能無法安裝在Moto版上!
PS.若有車友花錢買零件安裝成功,歡迎分享寶貴經驗...
因此,後土除需由各位車友自行尋覓替代方案!
我想,KRV Moto版車主搞車牌上移都會知道這一點~
所以本紀錄,說明,教學沒有特別講這部份!
現在之所以特別再補圖文說明...
是因為些許目幹🐒吱吱喳喳的真他妹的有夠吵!!
不屌那些目幹🐒還不行~
副廠改裝型後土除套件種類繁多~
我不能幫各位做決定要花多少錢?要裝哪一種?
就算各位不裝後土除...
要跟仿賽重車一樣後輪完全裸露~
我無權干涉!!
亦尊重各位車友,憑自己的自由意志所做的選擇...
各位的車最終是什麼樣子,當然由各位自己決定!!
而這裡要額外說明的是...

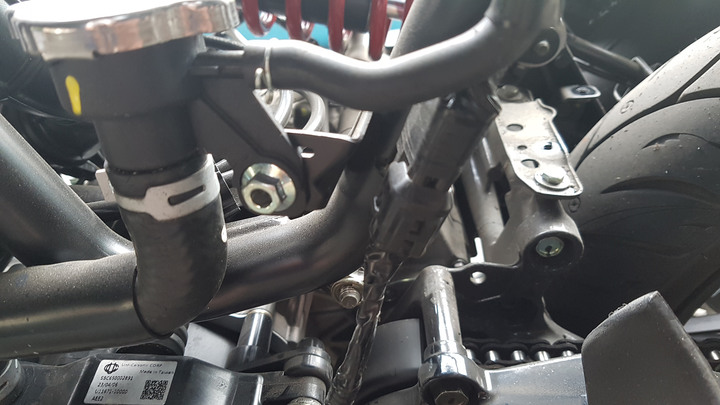

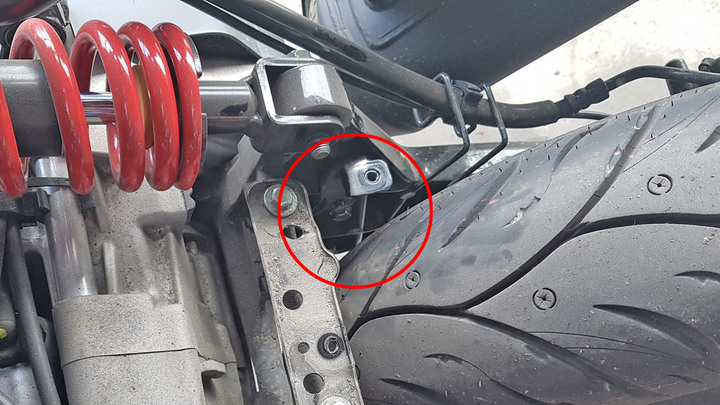

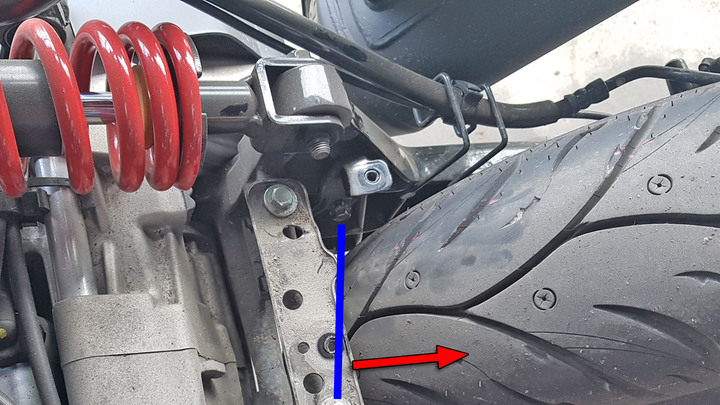

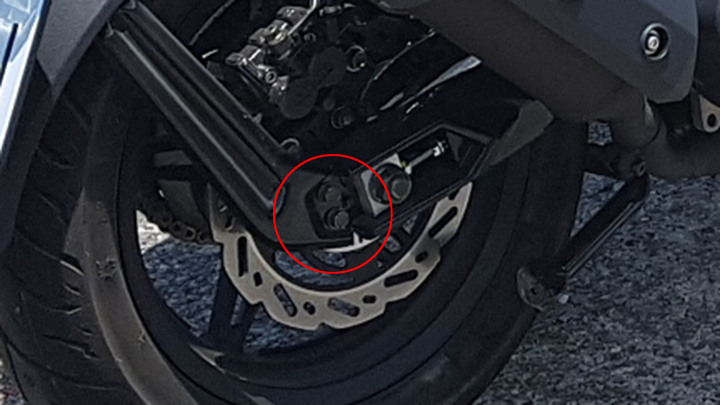

KRV Moto版的右搖臂上有多一個土除支架,使用2顆10號螺絲固定!
如果要安裝例如KOSO後土除,這個支架估計會干涉到!
正常來說,應該沒有人會想破壞KOSO後土除~
去閃過Moto版搖臂上多出來的支架...
所以,將它拆除是比較理想的!
但工具施做空間不足,使得拆除有難度...
我使用細頭的10號T桿~
套上支架上的螺帽後,盡量往螺帽方向壓!
這是為了盡量套到底,避免轉動T桿時滑掉...
同時將T桿往輪胎方向壓!
這是為了讓T桿與螺帽盡量垂直...
接著逆時針轉動T桿!
PS.這兩顆螺絲鎖得有點緊...
一開始我用4分T桿接10號套筒!
但套筒太粗,輪胎頂著,導致完全無法與螺帽垂直...
T桿一轉就滑掉~
好家在家裡有一支細頭的10號T桿!
大牌上移前後對照...
側面視角：
- 大牌上移前
- 大牌上移後
側後視角：
- 大牌上移前
- 大牌上移後
後面視角：
- 大牌上移前
- 大牌上移後
以上圖文紀錄及解說,供需要的車友參考!!
文章內容可能會視情況進行修改與補充...
致 少數自以為正義的目幹🐒：
如果是因為瞎了你他妹的鈦合金🐵眼,所以沒看到你想看的...
麻煩請把你的屁眼,馬眼和全身的雞眼都睜開來看清楚!
倘若還是目幹到看不到你想看的...
拜託掐你那沒啥用處的睪丸自殺吧!!!
跟瞎子沒什麼分別,學人家大放厥詞你好意思?
靈異什麼都缺,就是不缺這種歸剛靠北靠木的咖洨!
吃飽換餓是在吵什麼雞拔毛......
================= 牌架第3鎖點支架 =================

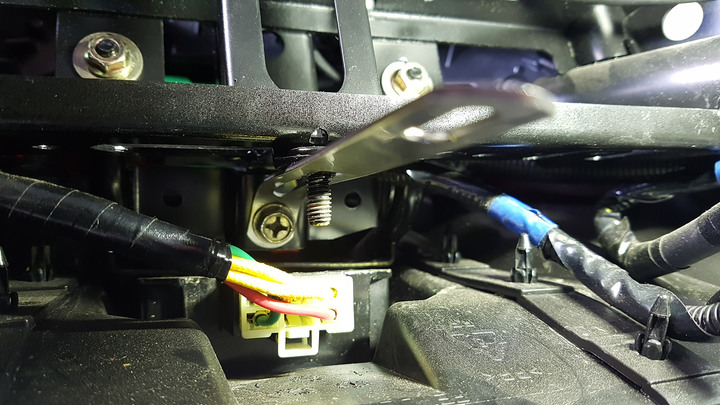

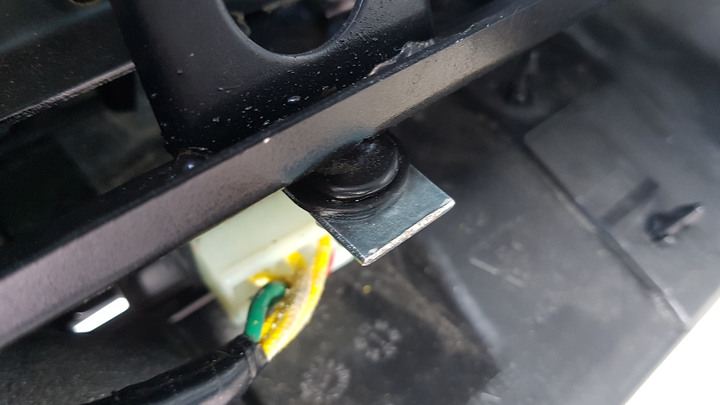

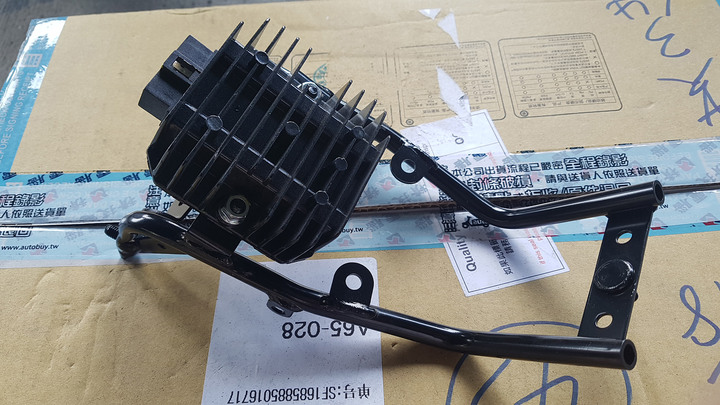

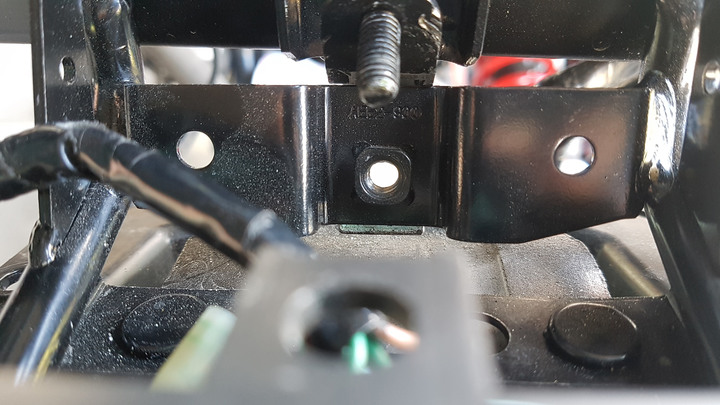

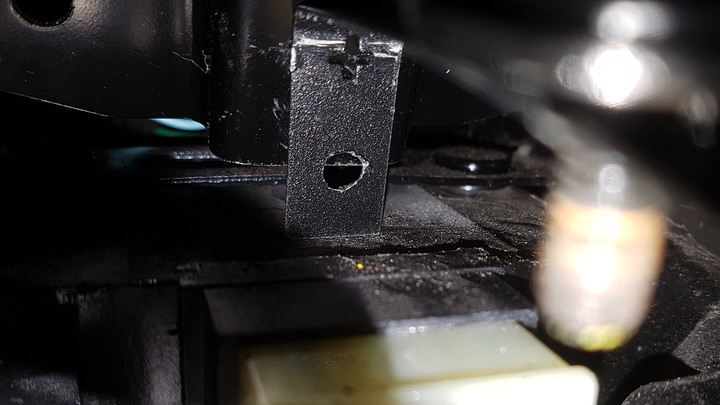

我一直忽略了Moto版整流器支架,前後各有一個鎖點!!
為了閃過牌架,所以前端硬往上扳...
但後來想起後端還有一個鎖點,可以利用!

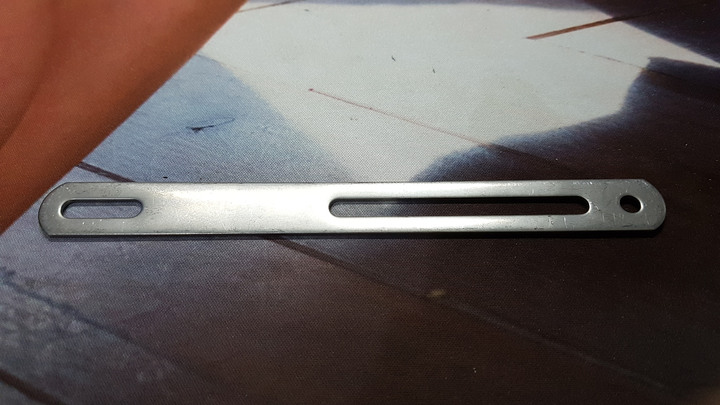

所以我買這個白鐵洞洞鐵~
一邊鎖牌架中間那個鎖點!
一邊鎖Moto版整流器支架後端鎖點!
這樣就能有支撐牌架的效果...

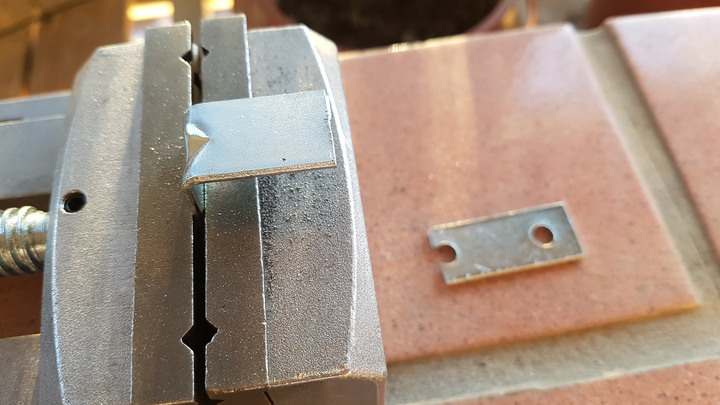

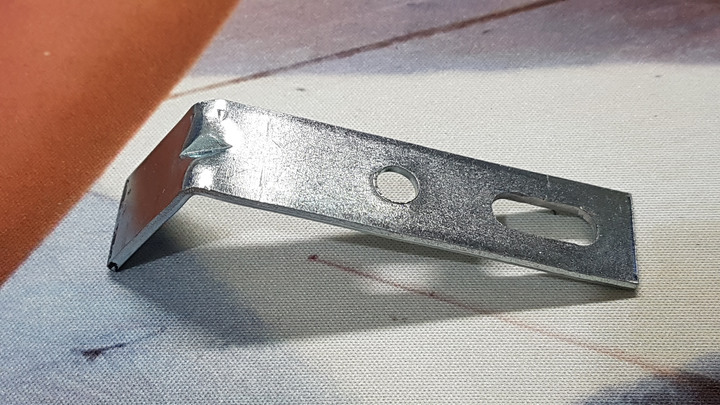

這白鐵洞洞鐵沒有很厚,1.5mm~
其實我想買厚度2mm,強度比較夠!!
只是怕自己要加工折彎不容易...
其次是這種造型的,沒有2mm厚度的!
整排鎖孔要擴孔修改鎖點需要的洞比較方便~
排洞是5mm寬,而螺絲是6mm...
搓刀小修一下就OK!
若是2mm厚度,又要完全要自己鑽洞的...
那很考驗精準度!!
偏個2mm,搓刀要修很久~
================= 2023/09/29 更新 =================

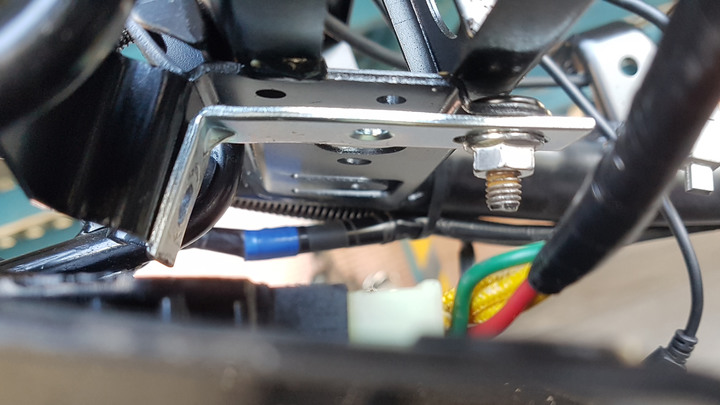

這兩鎖點的距離,比我想像中還要短...
沒辦法很精準的丈量,也沒辦法摺出直角彎!
概略目測,以鎖孔能對上並鎖上螺絲為優先~
螺絲我撿手上現有的,規格為M6,牙距未知...
整流器後端鎖點用止滑螺帽鎖付...
鐵片多餘的部份我將它往上折因應~

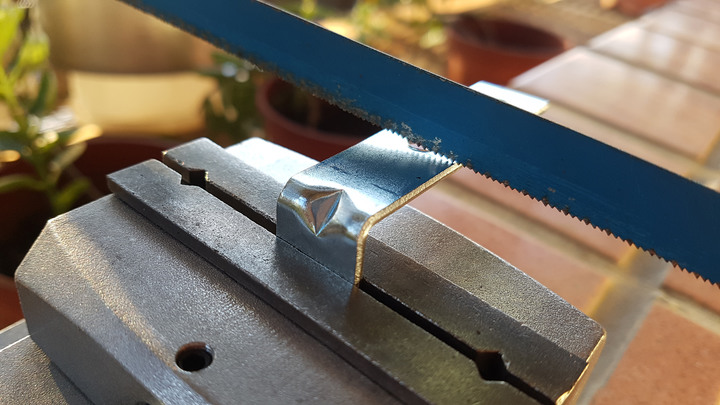

若鋸斷,支架就成開口狀,怕越鎖越開!
第一版試做DIY強化支架,估計總長75mm就能搞定!
前端20mm折角,角度未知...
歹勢,我沒有工具可以量!

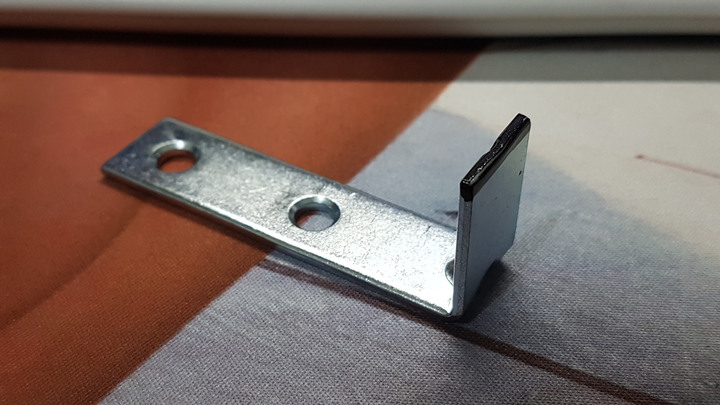

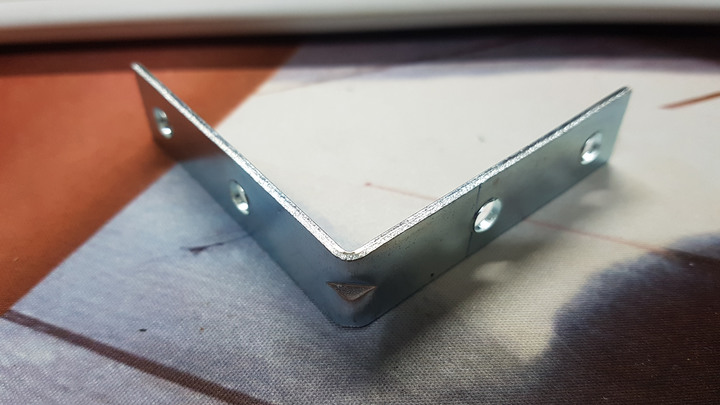

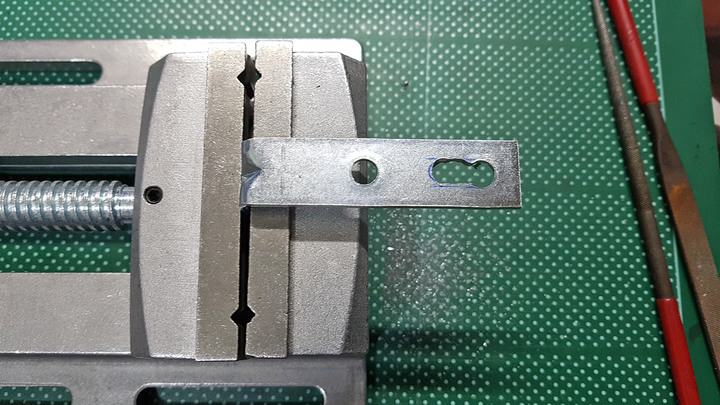

從雜七雜八零件收納箱挖出65mm * 65mm角鐵...
厚度2mm,夠硬!!!
90度角夠漂亮,再設法撐開一些,應該不會走鐘太多~
參照第一版,估計一邊長度留65mm應該OK!
過長可以鋸短,但太短可沒辦法拉長...
而整流器後端鎖點的螺絲洞要合過才會知道要怎麼修改~
牌架端支撐面,我依前面照片推估,大膽的預留25mm長度!

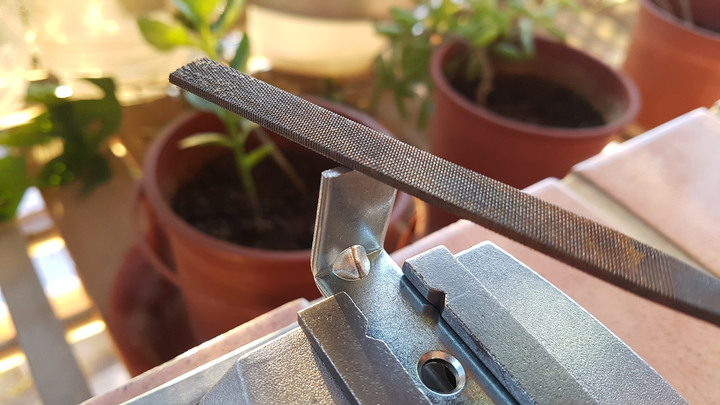

有點銳利,用搓刀修飾圓滑一些...
用以前開Civic K8時買的補漆筆!
將鋸斷和搓刀磨過的地方上漆...
鍍鋅層破壞後,生鏽速度會很快!
雖然安裝的地方不太可能會濺到水~
反正就一道簡易的手續而已...
至於螺絲孔,應該會仿造前面那個洞洞板...
再稍微加工一下!
以利縮短在外頭空地施工時間...

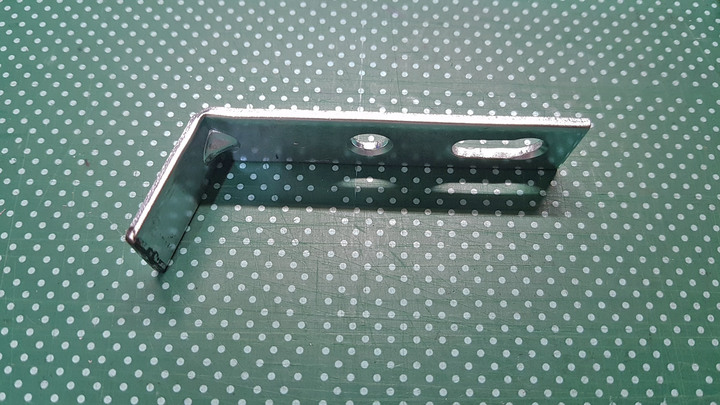

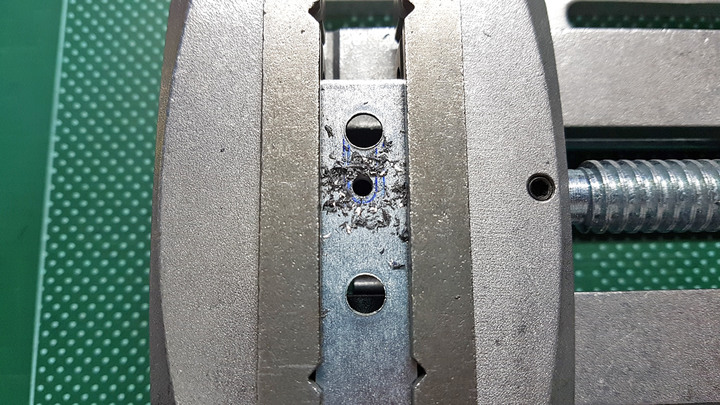

先把整流器後端鎖點的螺絲洞做出來!
抓個概略,直接做長條形開孔...

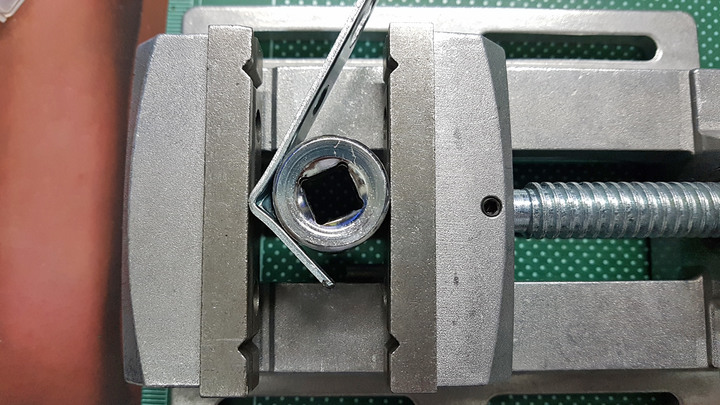

利用套筒把需要的角度撐出來...
角度先抓個大概,到時只須小幅度調整既可!
這方法能減少折角處兩邊彎出多餘且怪異的彎~
搞定...
剩下牌架中間那個鎖點了!
我還在想,有什麼方法能鑽出位置100%吻合的孔...
================= 2023/10/08 更新 =================
帶了一片機殼拆下的一次性檔板!
這個比較薄,比較軟,折彎角容易...
用這個抓牌架中間那個鎖點~
最後抓到的孔位還算準!
就是不知為啥,擴孔到最後竟然歪了一點點...
整流器後端鎖點後突出一點~
所以長度應該60mm就可以!
如果龜毛一點要再製作第三版...
完整度應該可以高達90%吧~
我是懶得把後車殼整個卸下...
所以抓角度,抓孔位才會那麼難!
================= 2023/10/12 更新 =================

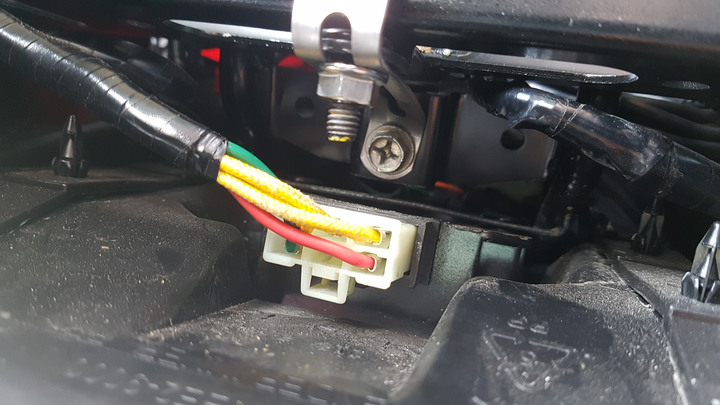

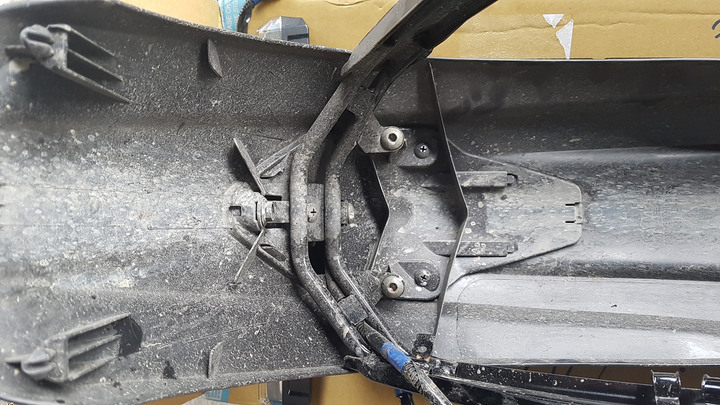

前面一張照片裡,赫然發現方向燈接頭的防水套沒套好!
電系的東西我真的不想隨便...
其實可以卸下車牌架總成處理就好!
但想想,乾脆拆下後車殼,除了更好施工~
也順便確認牌架第3鎖點支架...
角度到底正不正確?
因為我想若不正確,可能會將牌架往上頂或往下拉!
果然有差一點點...
應該是不影響牌架,但還是盡可能調整到與牌架一致!
另外,牌架鎖點孔位真的抓得蠻精準的......
雙子帶處女的龜毛,這下總算滿意了!!!
到此,車牌架上移工程總算畫下完美的句點!!
================= 2023/10/29 更新 =================
補資料供車友們參考：

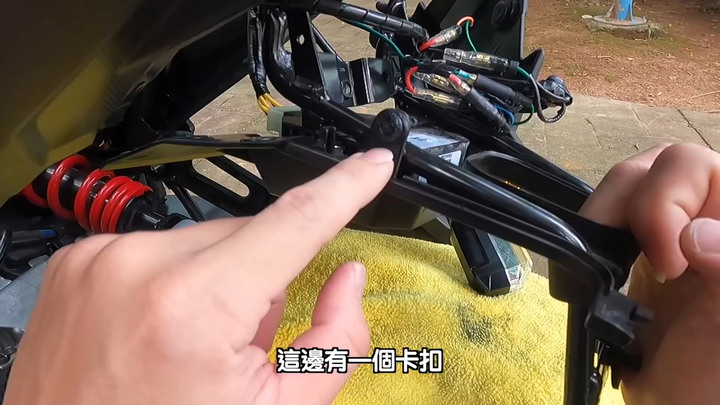

下面這支影片裡有涉獵到後車殼總成的拆解...
後中心外蓋拆裝可以參考!
如果跟我一樣有換車殼,這支影片也可以參考~
從這支影片,大家應該就能理解我為何會忙到忘記拍照了!!!

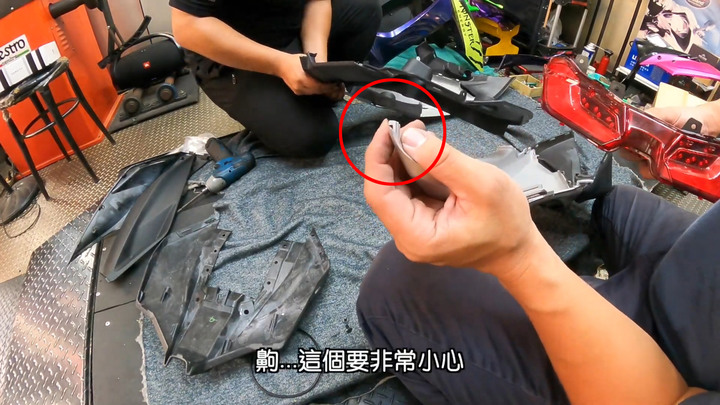

另外,拆下的殼......
