［問題］請問G5這兩個零件的名稱及功用？

琪布琪布

琪布琪布
個人積分：0分
文章編號：84969612

0分

樓主

2022-05-29 1:22

自學保養G5...有問題
［問題］請問G5這兩個零件的名稱及功用？

請大大們為小弟解惑

如圖所示

上面是啟動電驛（REALY) 對嗎？
下方那黑黑的一罐是什麼啊

？

2022-05-29 1:22 發佈

文章關鍵字問題名稱 G5 零件功用

may313

may313
個人積分：2445分
文章編號：84969829

2445分

2樓

2022-05-29 3:24

琪布琪布 wrote:
自學保養G5...有(恕刪)

上面那顆我不知道！
下面那顆應該是高壓線圈
如有錯誤煩請高人指點！

Ryan.CH

Ryan.CH
個人積分：68分
文章編號：84969869

68分

3樓

2022-05-29 4:00

上面是啟動繼電器
下面是活性碳罐
零件手冊

快樂的阿莫

筆記筆記（👍

2022-05-29 7:56

carens0108

carens0108
個人積分：26分
文章編號：84970940

26分

4樓

2022-05-29 10:13

照片是G4吧？
G5活性碳罐在電瓶下方

carens0108

修正，是後方才對

2022-05-29 10:15

mukaihara

mukaihara
個人積分：6902分
文章編號：84971156

6902分

5樓

2022-05-29 10:47

carens0108 wrote:
照片是G4吧？G5活...(恕刪)

沒錯，後單避震，G4無誤

港都狼仔

港都狼仔
個人積分：31452分
文章編號：84971643

31452分

6樓

2022-05-29 11:59

琪布琪布 wrote:
自學保養G5...有(恕刪)

上面啟動馬達繼電器
下面二次回收系統活性碳罐(很多改車的會廢掉二次，包括單向閥、吹漏氣管與活性碳罐)

hwr

hwr
個人積分：2305分
文章編號：84984167

2305分

7樓

2022-05-30 22:54

這顆不是二次喔！
二次會放在缸頭附近，
這顆是油氣回收碳罐....
別為了改車拆掉...拜託！！

有三條管路，
一條接油桶吸油氣（小管，接油桶最高處），
一條接岐管負壓（小管），
一條接肥腸之前（大管，停車時自動關閉），

停車時，
油桶油氣管通往碳罐直通大氣，
此時往肥腸這條管路會關閉，
（活性碳會吸收油氣）（控制閥在碳罐內）

騎車時，
岐管負壓讓碳罐閥門切換讓碳罐吸氣
（吸儲存在活性碳中的油氣&油桶油氣）
碳罐前端有大小兩個口會吸空氣

hwr

hwr
個人積分：2305分
文章編號：84984259

2305分

8樓

2022-05-30 23:07

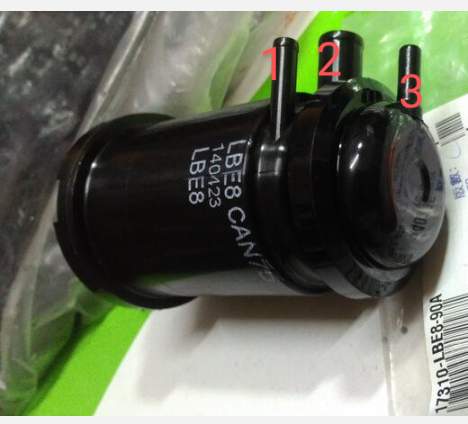

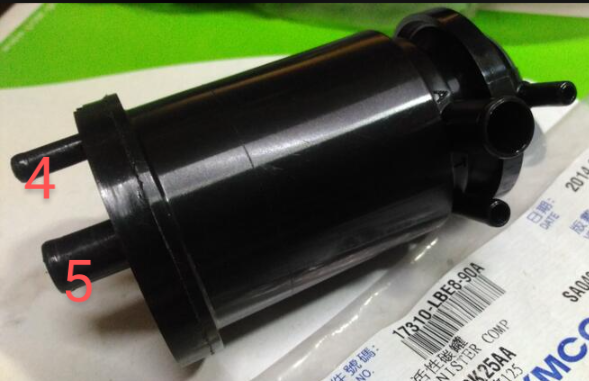

正常接法是

1.油桶
2.肥腸
3.岐管
4.不接（負責排大氣or吸氣用）
5.不接（負責排大氣or吸氣用）

4跟5是相通的，我有拆過

騎車油桶油被吸走時進去油桶的空氣就是從4&5進來，肥腸吸活性碳中的油氣也是從4&5吸新鮮空氣

內部構造參考小老婆
小老婆
