大家好:

不知道這問題適不適合在這發問，如有違反規定，請板大刪文

請教鋁合金壓鑄

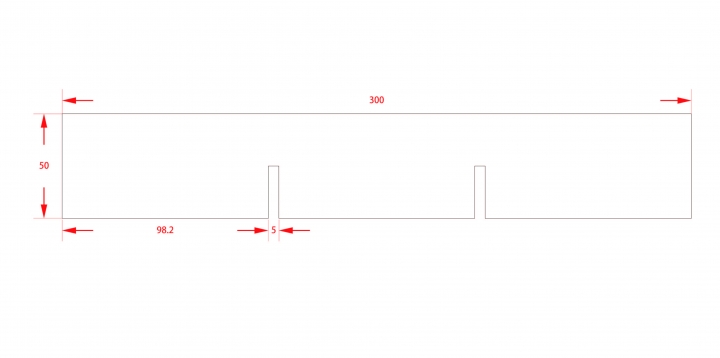

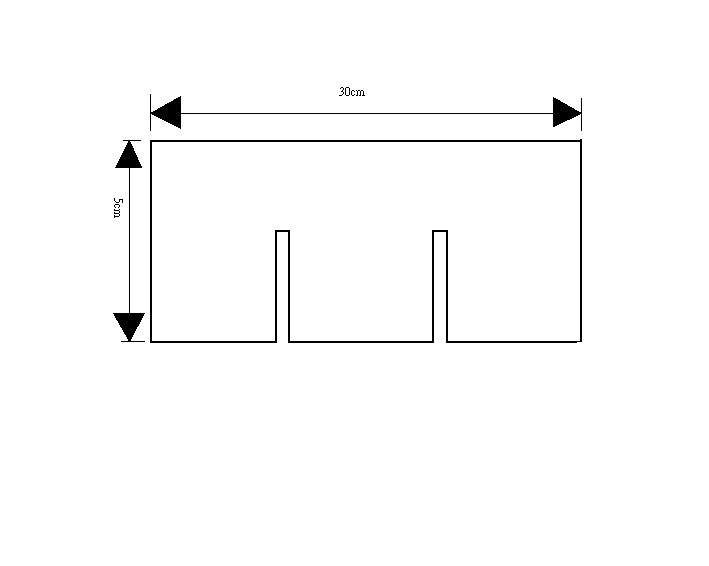

這是我用小畫家畫的，比例可能不大協調

這是紙隔板，就是四個可以組成一個井字，只是材質要改成鋁合金，厚度要5mm

像這樣的工件是不是用壓鑄的比較快？還是有更快的加工方式？

如果用壓鑄的，開模大概要多少呢？

以6061來說一個完成品大概多少呢？

謝謝大家!!

2016-06-09 23:47 發佈

文章關鍵字鋁合金壓鑄

王曉偉

王曉偉
個人積分：246分
文章編號：60528945

246分

2樓

2016-06-09 23:55

精度要求很高嗎？
不高的話可以參考鋁擠型製程！！
抽完再切割
抽完就像井字型了
如果像圖片的樣子開模用沖床生產最快

cyberhunter

cyberhunter
個人積分：555分
文章編號：60528977

555分

3樓

2016-06-09 23:57

要大量生產直接用鋁板沖壓比較快,成本也比較低,強度也比較強
壓鑄划不來

王曉偉

王曉偉
個人積分：246分
文章編號：60528998

246分

4樓

2016-06-09 23:59

你是打樣還是要生產的？
數量呢？
畢竟開模也是成本之一！

毛殺殺

毛殺殺
個人積分：0分
文章編號：60529111

0分

樓主

2016-06-10 0:13

謝謝兩位前輩解答

如果以沖壓的方式生產，模具費大概會多少？

每次生產大概1000pcs，每個單價大概會多少？

謝謝!!

王曉偉

王曉偉
個人積分：246分
文章編號：60529177

246分

6樓

2016-06-10 0:22

毛殺殺 wrote:
謝謝兩位前輩解答如果...(恕刪)

模具是算總生產數！！
假設一組模具一百萬
你總共生產十萬個那模具成本就是每個十元還沒算材料人工生產等等其他成本

模具價格喔多問多比較吧你這個看起來不是很難的模具！！

王曉偉

王曉偉
個人積分：246分
文章編號：60529204

246分

7樓

2016-06-10 0:26

王曉偉 wrote:
模具是算總生產數！！...(恕刪)

你要先確認你預計生產的數量
再來決定生產方式！！
你這個東西雷射切割 cnc銑床傳統銑床沖床壓鑄
很多方法可以做甚至純手工就做的出來！！

火星上的alumi

火星上的alumi
個人積分：7分
文章編號：60529534

7分

8樓

2016-06-10 1:26

5052有T*5mm的規格料,

直接鋁板沖壓下料就好,
不用到壓鑄,

如果毛邊不在乎,精度要求也不高,
可以裁300*50的板,
再沖中間的凹槽就好,
這模具便宜很多!!

有1個人

有1個人
個人積分：133分
文章編號：60529536

133分

9樓

2016-06-10 1:27

毛殺殺 wrote:
大家好:不知道這問題...(恕刪)

感覺還是得看你對這工件的精度跟品質的要求到哪
厚度5mm.....對沖壓來說感覺有點厚..
邊緣變形量可能會蠻大的....(一般鈑材好像都只有1~2mm左右)
公差太小的話缺口要互相坎入可能會有點問題
雷射切割的話雖然邊緣變形量較少...但不會很平整
還是得上cnc銑床去修整跟邊緣倒角才會漂亮
5mm的厚度我覺得很難用一種工法做到很完美

人若不帥~再暖都是變態~

王曉偉

王曉偉
個人積分：246分
文章編號：60529564

246分

10樓

2016-06-10 1:34

一千片建議用銑床一模夾20片
一米半的機台可以一次三模一次就六十片
