『附圖』請教熱處理高手 S45C 鋼材正常化後的金相

Eigen
個人積分：18854分
文章編號：49199206

18854分

樓主

2014-03-19 14:20

『附圖』請教熱處理高手 S45C 鋼材正常化後的金相

材料送熱處理廠做完正常化後，斷裂，業主將材料送金相，並將報告送回，要料商處理

後來我在書上找到正常化的金相圖（鋼鐵顯微鏡組織與解說，這書居然比我年紀還大）

利用影像軟體將比例調成一致後發現

這材料的顆粒未免也太大了吧~~

原本金相的比例尺是 200um ，我計算 200um 放大670倍後，應該會變成 113mm

之後我設法放大金相圖，讓金相比例尺等於書上尺的長度 113mm

兩圖疊起來之後，這~~ 溫度是不是弄錯了~~ 顆粗未免大的太離譜了

書上的四張圖分別是 700度空冷 800度空冷 1000度空冷 1100度空冷

『附圖』請教熱處理高手 S45C 鋼材正常化後的金相

2014-03-19 14:20 發佈

文章關鍵字附圖 S45C 高手鋼材

零的境界01

零的境界01
個人積分：401分
文章編號：49208081

401分

2樓

2014-03-19 23:40

你那本書我手上剛好也有一本!

這種書不是拿來這樣用的吧!!這本是"金相解說"不是"金相標準組織圖鑑"
雖然書上標示670倍，不代表你可以直接將書上的圖片作倍率換算，然後套圖做比較
書本有排版問題，書本圖片倍率應該已經不是實際圖片倍率了!
最好還是找金相顯微鏡直接觀察比較準

如果你懷疑正常化溫度過高，導致晶粒過於粗大，書本上不是有教你觀察是否有針狀的肥粒鐵了嗎?

不過正常化後就斷掉?不太可能吧?!
可否提供業主的金相報告做參考?

chiang:喂，我是很認真的回應，不是在搞笑，有會員想來我當然要告訴他我們的上班時間，免得撲空了會更火

Osm

Osm
個人積分：40分
文章編號：49209879

40分

3樓

2014-03-20 2:22

公司已經沒有能人了嗎？

Eigen wrote:
『附圖』請教熱處理高...(恕刪)

海菜

海菜
個人積分：0分
文章編號：49211222

0分

4樓

2014-03-20 8:42

有確定是做正常化而不是退火
熱處理場有些話不能太相信

tsaixmark

tsaixmark
個人積分：0分
文章編號：49448855

0分

5樓

2014-04-02 13:40

沒看錯的話應該是你的比例放錯
不然就是當退火做(很多會當退火再作)..

好自在

好自在
個人積分：0分
文章編號：49453579

0分

6樓

2014-04-02 17:39

樓主您的物件量大嗎?熱處理工廠都到達一定的量才會開爐,您的量少的話,基本上會跟別人的製程混著做,
那所得到的結果可能就不是你想要的,
我以前的經驗也是跟你一樣,只做完熱處理就出現裂痕了,您的製程送到下一關之前有作品質確認嗎?這種問題很容易推來推去,採購很頭大,尤其是您是小客戶的話,大多得摸摸鼻子吞下去.

Time 2 Die Baby

tocosusi

tocosusi
個人積分：2分
文章編號：49461509

2分

7樓

2014-04-03 7:25

這位朋友說得很中肯

小弟就是熱處理廠的員工

通常客戶說要包爐
公司開出包爐的價格給客戶!!
看客戶的量大或小

假如是很小的東西~幾乎都會混著其他客戶的東西一起開爐....

Eigen

Eigen
個人積分：18854分
文章編號：49464919

18854分

樓主

2014-04-03 10:59

謝謝大家的回覆

這批料有十多支，一支約 1000kG ，所以應該是一整批進爐

至於退火、正常化，應該不大會弄錯（退火要爐冷，很佔時間，正常化是空冷，移出來就可以，應該是這樣對吧？）

金相的圖片原本拿到的是翻拍的，後來拿到原稿，共有三張，

比例尺分別是 10um 20um 200um，所比例尺看來應該沒有錯

現在讓人不解200us 的圖看起來顆料大到不像話。

海菜

海菜
個人積分：0分
文章編號：49479803

0分

9樓

2014-04-04 8:59

請熱處理廠提供製程曲線圖
先有製程數據會比較正確
如果熱處理場沒偷吃步
應該會提供
不然650度回火
也跟你說正常化

Eigen

Eigen
個人積分：18854分
文章編號：49480448

18854分

樓主

2014-04-04 10:04

說實在，廠商要在資料上做，比材料容易太多了

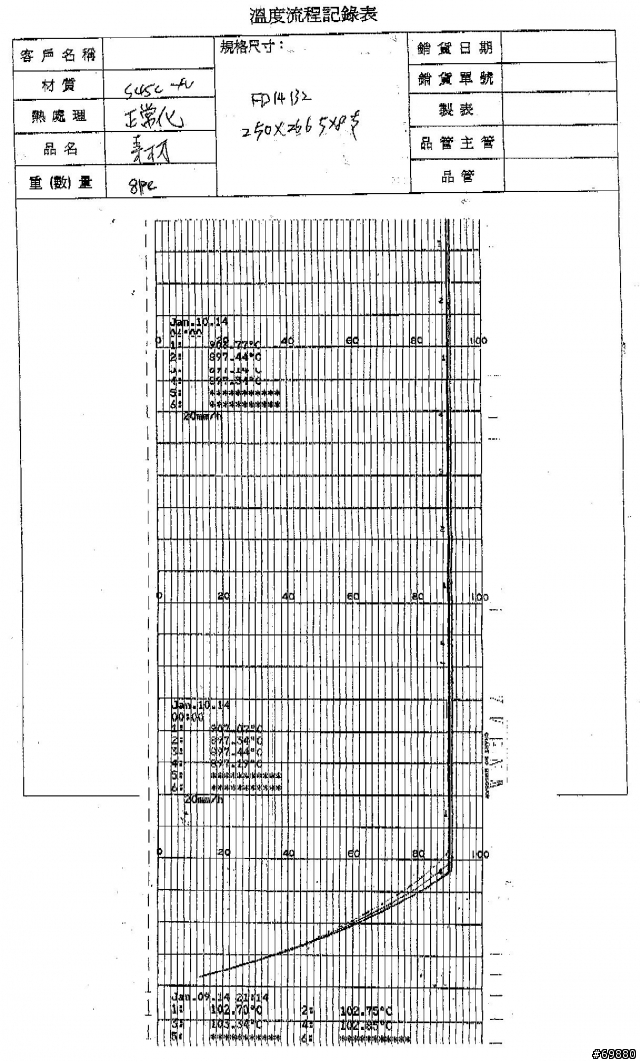

附件是廠商提供的資料，看的出問題點？

謝謝

『附圖』請教熱處理高手 S45C 鋼材 正常化 後的金相

『附圖』請教熱處理高手 S45C 鋼材正常化後的金相
