這是基恩斯的METER壓力表,下方我知道是接一條AIR管,那一條CABLE線是?

譬如說,機台吸起這塊東西,壓力值顯示於表格上,那AIR管接進去表上是讓表偵測出壓力值 ,再藉由CABLE線回傳訊號給PLC繼續下一動作嗎?

我按SET,會出現P1 P2.......是所謂的什麼意思呢?

感恩^^~ 各位神大

PS:

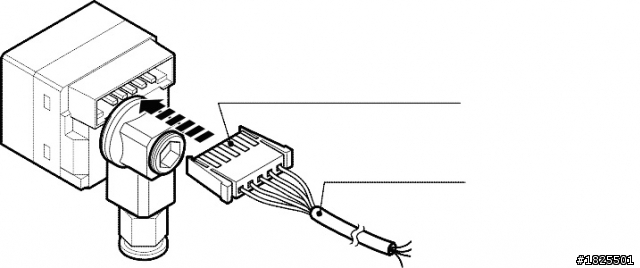

他的CABLE線說明書是這樣的...........

又來問一些職場問題囉各位高手幫忙解答一下(工程師高手或者熟悉這類的請幫忙)

麻煩囉>"<~~~~~~~~~~~~~~~~~~~~~

2013-01-29 16:26 發佈

文章關鍵字職場問題工程師高手高手

hob5378

hob5378
個人積分：317分
文章編號：41533950

317分

2樓

2013-01-29 16:35

愛好攝影 wrote:
這是基恩斯的METE...(恕刪)

沒有使用說明書嗎?這問題..............

愛好攝影

愛好攝影
個人積分：16分
文章編號：41533998

16分

樓主

2013-01-29 16:36

都英文的我實在是英文底子差阿!!!

..........哀...

愛好攝影

愛好攝影
個人積分：16分
文章編號：41535125

16分

樓主

2013-01-29 17:20

看那個CABLE 好像有OUTPUT輸出,總覺得是不是關於訊號回傳的意思

愛好攝影

愛好攝影
個人積分：16分
文章編號：41537149

16分

樓主

2013-01-29 18:52

SOS~~~~~~~~~~~~~~~~~~~

寧靜海^_^

寧靜海^_^
個人積分：71分
文章編號：41538039

71分

6樓

2013-01-29 19:44

愛好攝影 wrote:
這是基恩斯的METE...(恕刪)

我不會
但我好奇會不會有人回答標記先

kisc60832

kisc60832
個人積分：0分
文章編號：41538714

0分

7樓

2013-01-29 20:15

這組我不是很清楚
可是P1 P2應該是第一組壓力的上下限
需設定

kontou_k

kontou_k
個人積分：40分
文章編號：41539155

40分

8樓

2013-01-29 20:39

愛好攝影 wrote:
這是基恩斯的METE...(恕刪)

請把原廠說明書的網址給我

英文不好就要學一下日文

SMC的壓力表英文看不懂的我就看日文的部份

aj4789aj

aj4789aj
個人積分：63分
文章編號：41539232

63分

9樓

2013-01-29 20:42

愛好攝影 wrote:
這是基恩斯的METE...(恕刪)

首先，你要先確認你手上的表頭是什麼型號的。

我之所以這樣講是因為，你放上的線路圖，是兩個型號的表頭

作用並不一樣

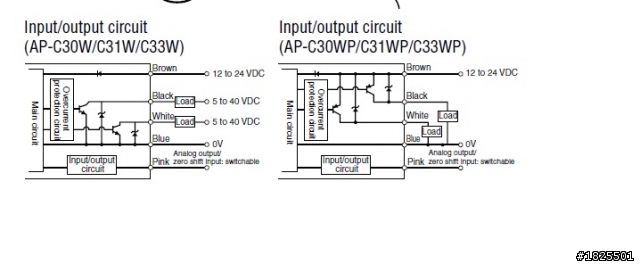

AP-C30W 這種的，注意中間黑線跟白線，是輸出5V～40V DC、來代表現在的壓力值。

AP-C30WP 這個中間的黑線白線，是低電位觸發信號，換句話說這是開關，可以在表頭設定壓力
到達多少壓力之後觸發黑線信號～是ON～OFF信號的模式。

另外，我沒用過這種表頭，也懶得去找說明書，你提供的資料太少了，我只能就我的經驗與線路圖

來這樣判斷，不過我想應該不會錯。

如果你常用電控元件你就會知道，這些元件表頭，往往說明書都共用的，一份說明書用了不少型號

功能往往差異很大，外觀卻幾乎沒有差異。

mark12321

mark12321
個人積分：63分
文章編號：41541207

63分

10樓

2013-01-29 22:02

左邊LOAD是電流汛入型負載，吃電流負載，輔助繼電器(Aux Ry)用電流型，或接PLC接點吃PLC電源。
左邊LOAD是電壓型負載，輔助繼電器(Aux Ry)用電壓型，或接PLC接點吃PLC電源。
P1、P2設定第一、二段壓力，到達設定點導通。
PINK應該是零點補償用。

又來問一些職場問題囉 各位高手幫忙解答一下(工程師高手 或者熟悉這類的請幫忙)
