我記得以前考自動控制時，題目也是右邊的電路圖。
左邊的應該是給一般人看的，以元件或配線盤佈置呈現。
即使不懂電路原理，也容易看圖配線或查線。

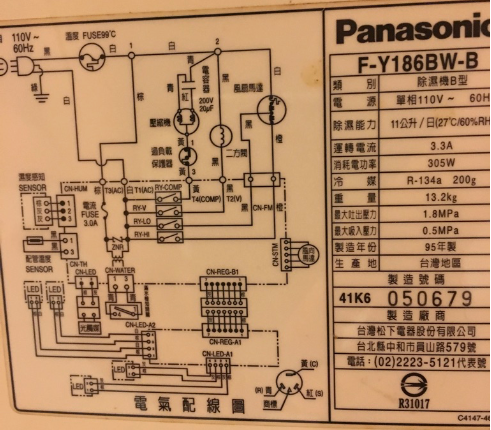

我家的除濕機背板也有像左邊的配線圖，
要檢修查有沒有哪條配線鬆了很淺顯易懂。
左右兩種圖我覺得沒有對錯，而是要看這張圖的用途？還有是給什麼人看？
就像機械加工人員看的是3視圖，而給客戶看時會使用3D圖容易讓客戶理解。
k62000 wrote:
專業的應該都看右邊...(恕刪)

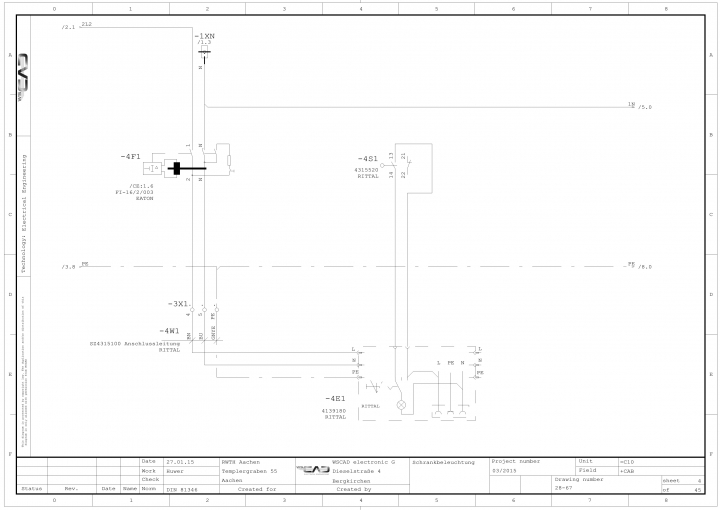

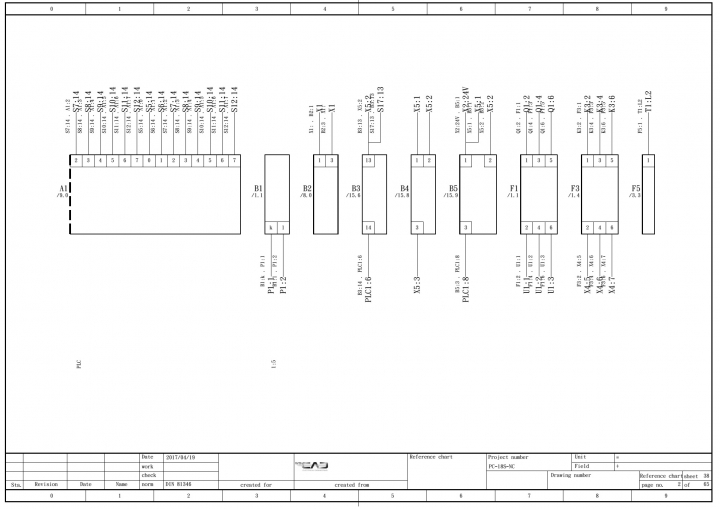

您所放的電路圖其實也都是以符號繪製而成的喔
，並不是單純以器具外觀繪製，原則上要查修一定是看符號才會馬上知道機器是怎麼運作的，且符號是有統一性譬如A接點就是這樣畫、保險司或斷路器是怎樣畫都是有固定畫法的，但器具外觀就不是這麼一回事了，維修人員根本無法從外觀看出線路邏輯。再補充一下我PO例子中是以日系常見到的品牌繼電器去繪製，但其實即使是日系平平是繼電器外觀就會有所不同，更遑論是歐系的百家爭鳴。
可是!!!不管是哪一家的繼電器他的電氣符號一定都是一樣的，只是看要follow IEC或 JIS的電氣符號而已，且誠如前面回復的電氣符號都有往IEC靠攏的趨勢
