請問各位大大:
我氣壓缸要做上下的動作,我公司有裝一個五口二位的雙頭電磁閥作控制!!,問題來了,假如我要使用單頭電磁閥作控制,那我單頭的電磁閥是不是要兩組?

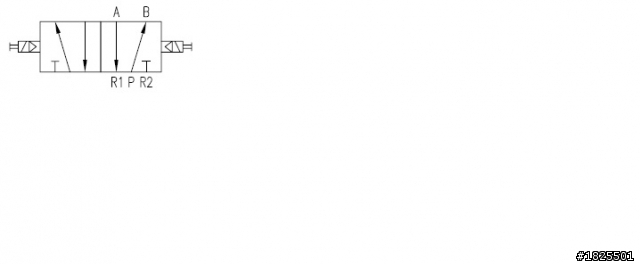

另外再請問下..我看五口兩位雙頭電磁閥的那個箭頭是什麼意思? 是否是表示電磁閥觸發的時候氣的流動方向?
問一下問題...職場問題...關於電磁閥高手幫幫^^

我查了書知道AB是表示出氣方向(接到氣壓缸的),而P是氣壓來源端!!
我的疑問是假如真的觸發了,P氣壓流向B我可以理解,但A為什麼要流向R1...感謝解答...我懊惱了很久..
感謝 .....

2013-01-05 7:34 發佈

文章關鍵字問題職場問題電磁閥高手

airlemon

airlemon
個人積分：0分
文章編號：40994964

0分

2樓

2013-01-05 8:48

A孔排氣至R1

愛好攝影 wrote:
請問各位大大: ...(恕刪)

NICK小朋友

NICK小朋友
個人積分：797分
文章編號：40995407

797分

3樓

2013-01-05 9:39

愛好攝影 wrote:
請問各位大大:
我氣...(恕刪)

洩壓吧~

pcfx

pcfx
個人積分：0分
文章編號：40996203

0分

4樓

2013-01-05 10:44

假設氣壓缸接AB當閥未作動前P->B讓氣壓缸持續推出/縮回.
A則是空載讓缸內另一側空氣回流(要氣壓缸動作總不能兩端有氣吧)

鄉巴老

鄉巴老
個人積分：143分
文章編號：40997030

143分

5樓

2013-01-05 11:41

B端加壓,
A端就要排氣!

愛好攝影 wrote:
請問各位大大: ...(恕刪)

憲哥

憲哥
個人積分：0分
文章編號：40997827

0分

6樓

2013-01-05 12:37

R1和R2是洩壓口
利用五口二位構造
是把汽缸裡另一端氣體藉由R1排放出去
然後灌充另一端汽缸
形成閥體動作

注意眼睛不要看排壓口
強力的洩壓現象
會容易造成眼睛損傷
甚至有失明的可能

愛好攝影

愛好攝影
個人積分：16分
文章編號：40998572

16分

樓主

2013-01-05 13:26

大家都很厲害^^"........01神人很多......感謝大家
藉由p=>B接至氣壓缸讓氣壓缸動作,把氣壓缸往上頂或者往下鼎剩餘的空氣藉由A=R1排放出去
當另外一側電磁閥作動的時候由P送氣至A作動氣壓缸上或者下,把缸內空氣從B排放至R2,

我看圖禮解是這樣不知這樣對嗎?

ul4xjp6

ul4xjp6
個人積分：1分
文章編號：40999279

1分

8樓

2013-01-05 14:19

愛好攝影 wrote:
我看圖禮解是這樣不知這樣對嗎?

動作原理是這樣沒錯,不過大大提到要使用單頭電磁閥做控制,

考量到安全性最好是不要,單頭和雙頭最大的不同在單頭閥裡面有彈簧,

當斷電後會自動回復原狀態而氣缸也跟著動作,如果斷電是因停電.緊急停止.

電路故障等不正常原因所致,將造成無法預期的危險,

而雙頭電磁閥則除非另一端通電,否則會停在原位置,

當然,如無安全考量,是可以改為單頭,只不過控制要稍作修改.
