(更新) DIY 3锂8萬8流明

<<5/21 原始昌达5050灯珠>>
說大流明其實也只有 2萬4 ~ 2萬5
SFN43九芯 2萬5, SFQ60四芯 2萬4
驅動 EE6 和 安德魯暴力版 不分高下
使用1顆 2.6~7mΩ 超低內阻 21700
筒長150mm的65口徑側按
適合習慣單鋰手柄握感的使用者

這兩顆燈珠的飽合電流20~25A
單鋰極亮時每顆燈珠不到10安培
仍在燈珠中高光效的功率區間

安德魯溫控一向很早介入但比較平緩
EE6這批溫控故障(老王說已改版修正)

安德魯無級/階梯可自訂亮度和階數
很多人看到安德魯複雜UI圖就倒彈
其實很直覺: 1C開機, 1H調光, 1C關機
若還是覺得複雜可自行換個講法:
單擊開機, 長按調光, 單擊關機
其它複雜功能可暫時當它空氣
哪天需要再研究 有比沒有好

(更新) DIY 3锂8萬8流明
(更新) DIY 3锂8萬8流明
(更新) DIY 3锂8萬8流明
(更新) DIY 3锂8萬8流明
2025-05-21 19:19 發佈
文章關鍵字 燈珠
昨逛閑魚向暱名手电小白的大牛神人
求到4片板子
2片7070*8
2片5165*8

其中1片7070打算搞双 or 3鋰
先求穩 目標7萬6就好

另2片5165專用板
可能组單锂拚4萬

板子還在湖北
有結果回來更新







Twilite wrote:
昨逛閑魚向暱名手电小...(恕刪)

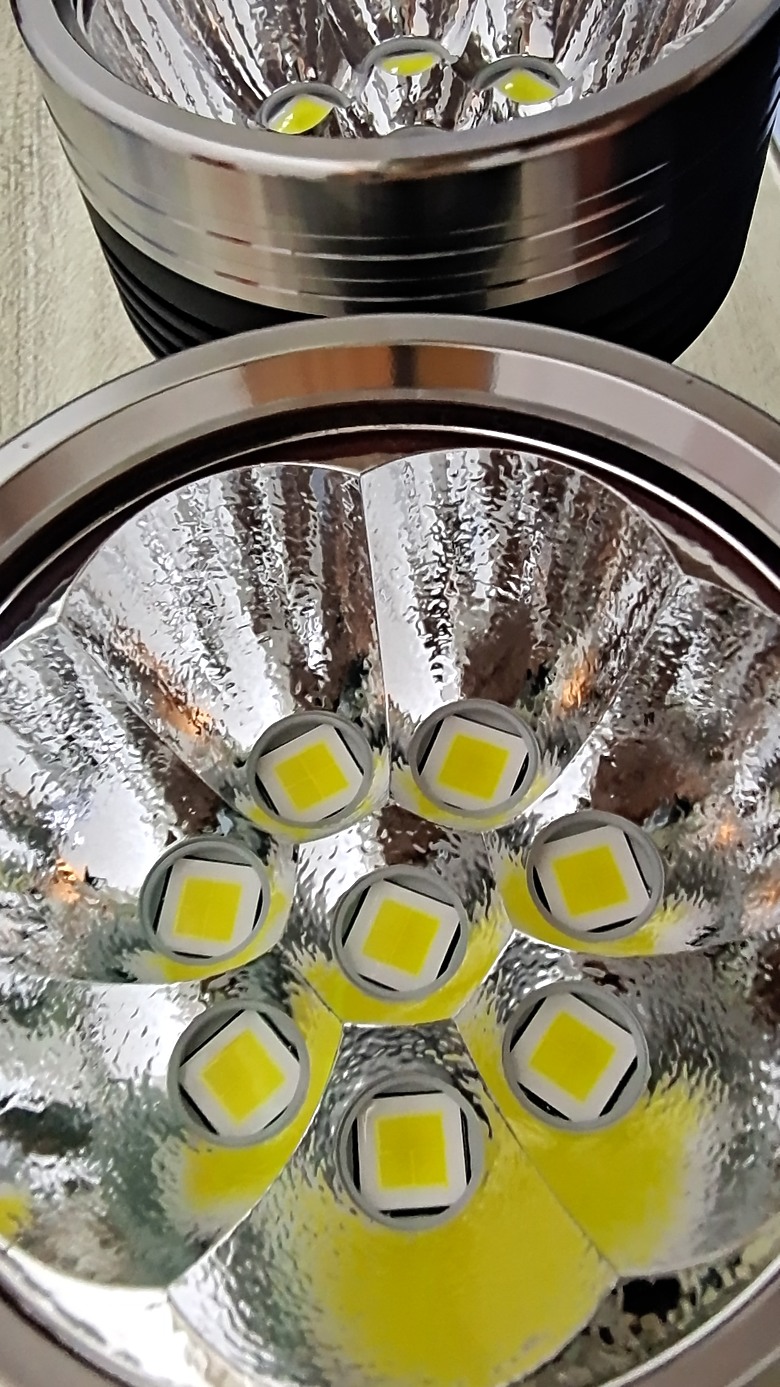

灯頭組好
8孔皆用宝塔擴孔
上10孔70墊片
對岸大牛的定製70焊板
8顆老王的9伏7175
9v全球最暴力驅動:老王ee5.2

外接恆压电源上限12.4v
电流上限50安培
鳄鱼夾 夾住正極銅柱
16AWG線頭 頂著驅動負極
極小的接触面積已測到48安培
每顆灯珠分到約6安培
恆压電源輸出近600w
第一次聽到它的風扇聲
光通流明 理論值6万3

尚未拿到延長筒
無法实測3串2.6毫歐80A电池
黃銅实心平改尖
阻值果然比一般空心的低
一兩週后回來更新










另1片70焊板搭了3v昌达N60
更强的3v驱动还没拿到
先用老王的ee5.2顶着
僅基本強化
正极飞双线
负极磷铜弹片飞16awg
内阻2.6毫欧21700
单锂轻松过三万
新驱动拿到会再测一次



手邊有閒置32mm安德魯暴力版
驅動正負極各兩條粗線
訂製70焊板負極僅一個點
兩條粗線擠在一個小負極焊點
焊點比較大顆 貼了矽膠膜絕緣

2.6毫歐超低內阻21700
5~10秒短時間放電超過120安培
瓶頸仍在驅動
32mm安德魯暴力版根據經驗
若灯珠vf夠小可輸出逼近100安培
8併N60每顆分到12安培
對應I-L曲線單顆理論值6千流明
我的水管測到4万3
考慮光損還算合理

對岸牛人屌絲大神已強化到五万多
把老王EE6的大mos擊穿
台灣浮出水面的只有這支4万3
台灣隊加油!




已組好並初步測過

恆压电源接灯頭再串电流表
恆压電源48.5A時电流表48.3A
誤差很小

使用3顆內阻3毫歐21700
兩條十出頭公分的16awg
1條線頭用大姆指按著手柄末端
另1條用食指頂著电池負極
兩線的另一端卡电流表
很小的接觸點最大竟測到77安培
後來錄影只錄到74A
(沒接电压偵測線, 請略過上方电压值)



按老王的I-L曲線77A的流明約8萬8
电池充飽鎖緊尾蓋实際測照度
同距離比77A時高出 11.57%
推算流明值約 9万8



積分球实測 据說60安培




老王的I-L曲線是电筒插積分球实測
而非只測灯珠的裸出光
對岸有大牛神人2節就上8萬
這支3節用克難水管只測到8萬8
(台灣隊加油)
但水管略微透光 越亮耗損越大
據牛人說7万5約15秒温控
這支10秒左右觸發溫控




第一次組這麼長的
桐油認為大支不用双擊也能唬人



幫人組的必須保持物況
照瓦楞紙要離兩三公分避免污染
且千瓦級电筒不開玩笑
组装測試皆戴著防靜電手套



真的有夠長
