近幾年每次颱風必定停電,
運氣好停個1~2天,
運氣不好3天以上跑不掉,
有時手機或手電筒剛好電力用光或沒有電池,
如果有個隨時可以充電或照明就會比較方便,
至少有光上樓梯可以知道怎麼走.
沒事也可以運動充電促進節能減碳.
1.零件工具
(1)工具:
烙鐵
焊錫
鑽孔工具
(2)電子零件:
單心線
多心線
洞洞板
ɸ5mmLED
單刀/雙擲開關
100歐姆電阻
USB type-A插座
1000uF/25V電解電容
104陶瓷電容
7805穩壓IC
1N4001二極體(DO-41)
(3)機構零件
熱縮套管
M3螺絲螺帽
M4螺絲螺帽
小樹膠板或小鐵板
2.電路
(1)建議線路圖

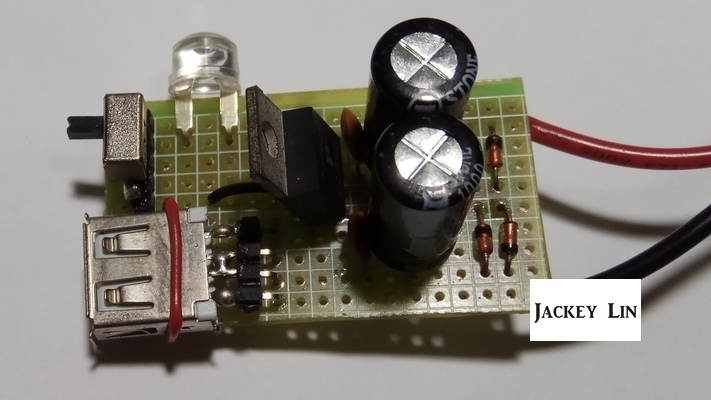

(2)焊接電路
正面
背面

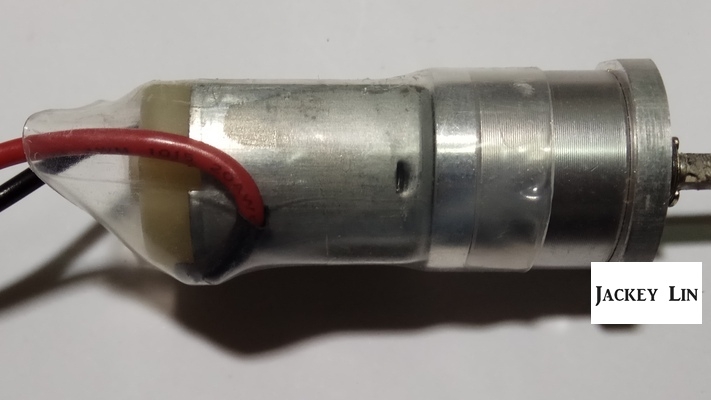

使用熱縮套管防止短路跟固定馬達線

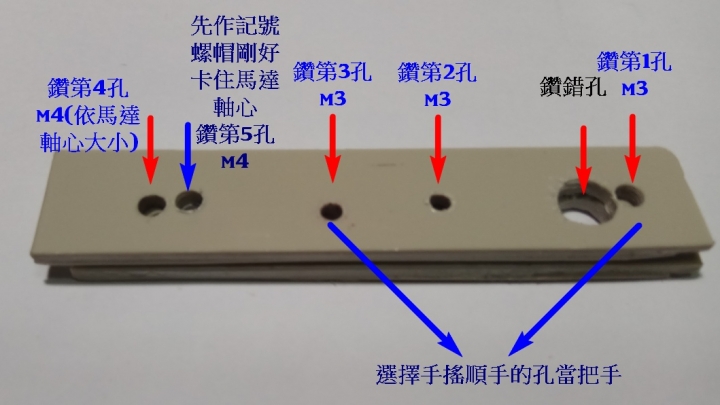

3.搖臂加工組裝

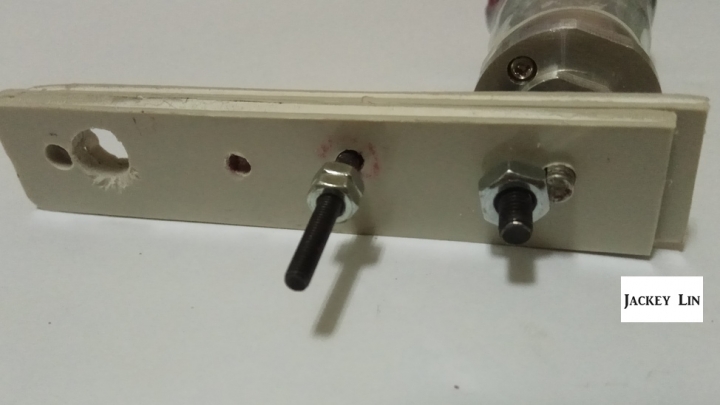

組裝完成

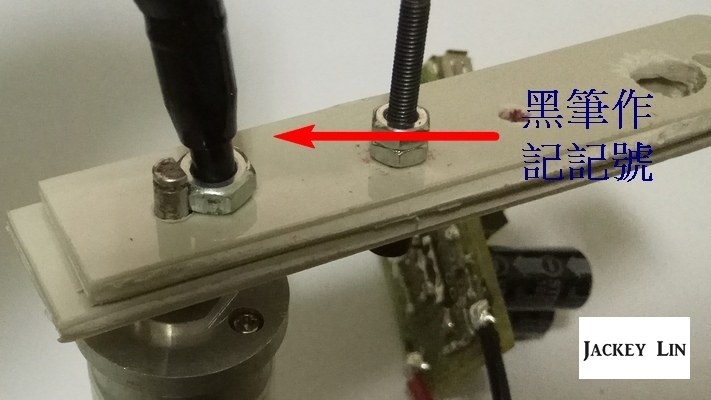

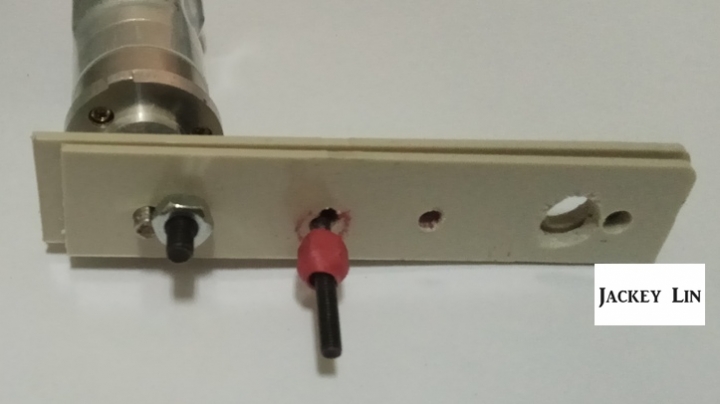

M3螺帽加熱縮套管固定
4.測試發電
5.結論
(1)要想充電更快更有效率,
必須選用更大顆馬達還有轉動的減速齒比.
(2)如果要充電更大電力或電器,
必須選用更大顆馬達還有轉動的減速齒比還有更換穩壓部分.
(3)希望找到大一點的馬達再DIY大發電機!
