我的Cree LED 脫落, 請問我的 XML-L2 手電筒還有救嗎?

財務工程

財務工程
個人積分：0分
文章編號：53511149

0分

樓主

2014-12-08 20:41

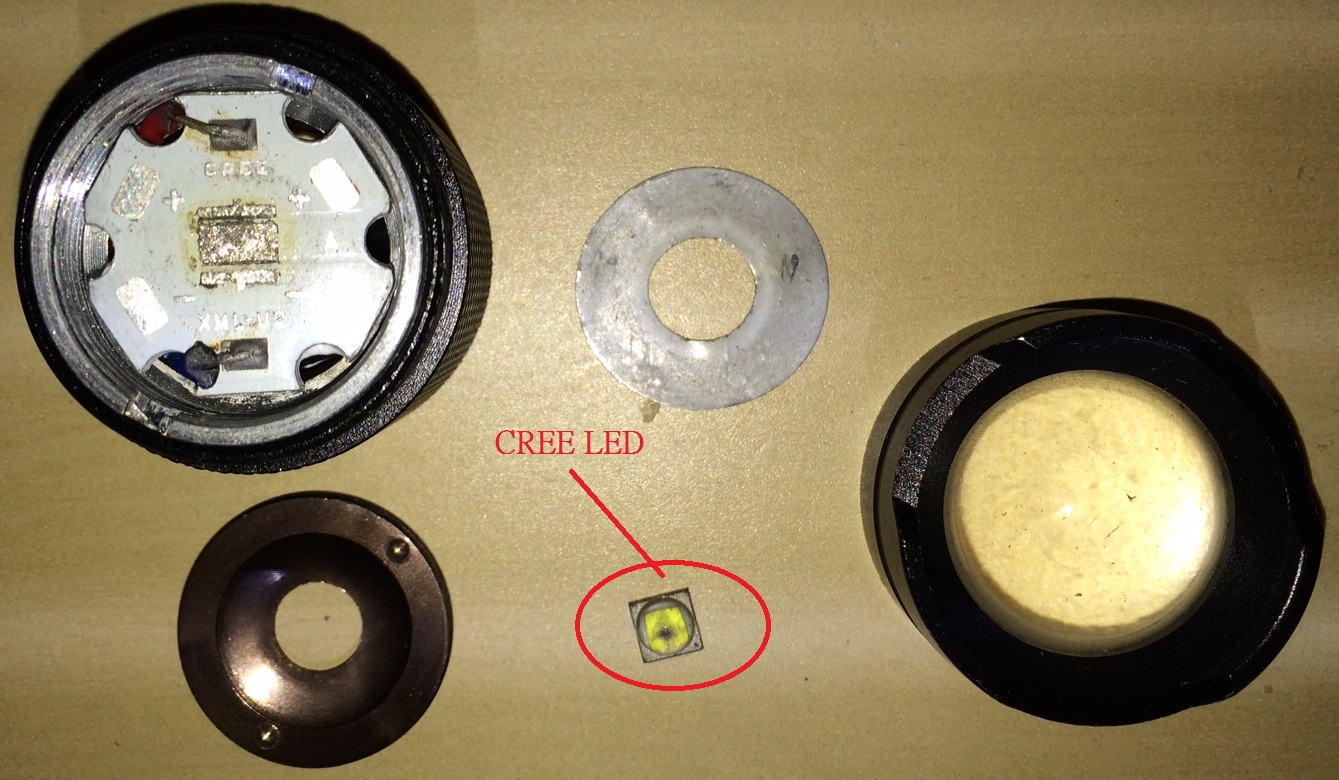

如下圖,
騎單車的時候手電筒忽然不亮, 以為18650 電池沒電,結果回家看竟然是 LED 脫離電路板如下圖.
請問這有辦法修復嗎 ?

2014-12-08 20:41 發佈

文章關鍵字 Cree LED XML-L2 手電筒

hujnbgy

hujnbgy
個人積分：16分
文章編號：53513885

16分

2樓

2014-12-08 23:39

財務工程 wrote:
如下圖, 騎單車的時...(恕刪)

如果你會焊接，焊的回去就有救，不會就沒救，就這麼簡單

bicc

bicc
個人積分：77分
文章編號：53514249

77分

3樓

2014-12-09 0:04

可以焊接回去，需要電烙鐵，助焊劑，還有及少量的錫線。
先用烙鐵把基板上3個焊接點“刮一刮”，讓焊點乾淨
然後烙鐵沾一點錫給基板焊點上錫，不要太多，再塗上一點點助焊劑
接著把led放在焊點上邊，要對齊哦，led有黑點那邊在負極。
最後把烙鐵貼在基板正中央的下邊，沒多久錫融掉led會因為重力慢慢“沉下去”，這樣就焊接好了。
----------------------------------------------
這一粒貌似是XM-L2的T6或者U2，如果不是照片沒拍好或者果凍上有臟東西的話它已經光衰很嚴重了，看手電筒貌似是無良空心倉，基板下面是架空的，高溫引起脫焊也有可能。

lenda

lenda
個人積分：188分
文章編號：53515028

188分

4樓

2014-12-09 1:32

請問你開最強檔，桶身會發熱嗎？

我跟你一樣款，有點擔心了...

14700K 4070 / Redmi Note 14 5G

財務工程

財務工程
個人積分：0分
文章編號：53516537

0分

樓主

2014-12-09 8:58

bicc wrote:
可以焊接回去，需要電...(恕刪)

再請問 bicc

LED 不是只有P-N 正負兩個端點嗎? 為什麼會影三個焊點 ?
另外你說的右下角的黑點對著負極, 請問是對著電路板上的左下的-, 還市是右下的-? 因為電路板上有兩個+ 兩個-.

這隻電筒是網路買的, 它的型號是 XML-L2, 強光時非常的亮,會有微熱不會很熱.

涼面

涼面
個人積分：120分
文章編號：53517173

120分

6樓

2014-12-09 9:36

財務工程 wrote:
再請問 biccLE...(恕刪)

基板拆下來，把基板放在烙鐵上
等焊錫熔了，再放上LED，對準，搞定

不過，這粒核心貌似發黑，已經光衰了吧
換一隻，會比較實際

peter_cheng001

peter_cheng001
個人積分：236分
文章編號：53518713

236分

7樓

2014-12-09 10:57

財務工程 wrote:
這隻電筒是網路買的, 它的型號是 XML-L2, 強光時非常的亮,會有微熱不會很熱...(恕刪)

因為悶燒才會光衰和脫落

建議不要一直開最高亮
另外買好一點的不要空心倉

crane06

crane06
個人積分：1035分
文章編號：53519373

1035分

8樓

2014-12-09 11:29

我沒有焊過燈芯的部分過，無法提供經驗
但我拍我的鋁基版給你看，這是我先前退役的L2

這東西被我玩的很髒不要介意

還有空心艙會讓廢熱無法散去，所以應該發熱的手電筒卻只有溫溫的
燈芯會掉落就代表燙到焊錫融脫，你那顆燈應該也活不久
建議換一支

台灣老闆認為設計師不值錢，所以他們產品設計就不值錢

tenchino1

tenchino1
個人積分：59分
文章編號：53519507

59分

9樓

2014-12-09 11:34

整塊含鋁基板的模組去拍賣找同直徑的換掉比較快

bicc

bicc
個人積分：77分
文章編號：53524915

77分

10樓

2014-12-09 16:41

財務工程 wrote:
再請問 biccLE...(恕刪)

有畫一個大致的圖，灰色的是焊點，中間焊點是加固用的，所以是三個焊點。
led方向就是這樣，向左平移上去就好，+-代表的是和電路導線的銲接點。
