Maglite 4c 1000+流明大變身

一、前言
手邊有兩隻全新 4C Maglite,無意間瀏覽美國網站時看到老美改造 D號 Maglite;再加上
自己喜歡Mag的作工及質感。想說那就來DIY吧

二、改裝過程

4C Mag
Maglite 4c 1000+流明大變身

4C 電池可以改為 3*18650 or 3*26650 鋰電池
Maglite 4c 1000+流明大變身

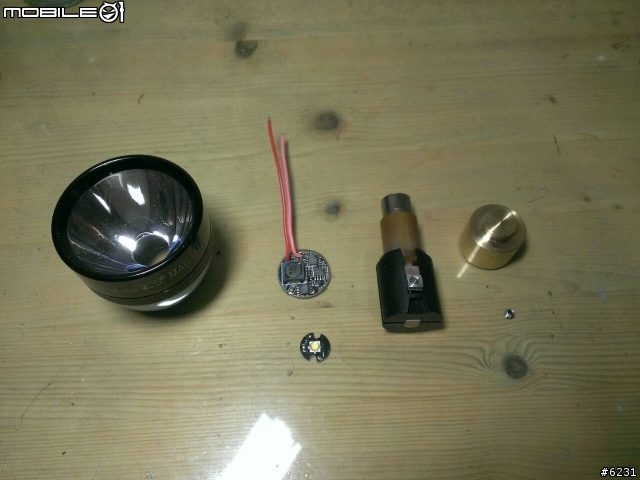

改造需要的材料
4C Maglite
6~16V 2.65A 恆流驅動板
CREE XML2 T6 4C 模組
原廠開關模
散熱座
4x4mm 內六角螺絲
Maglite 4c 1000+流明大變身

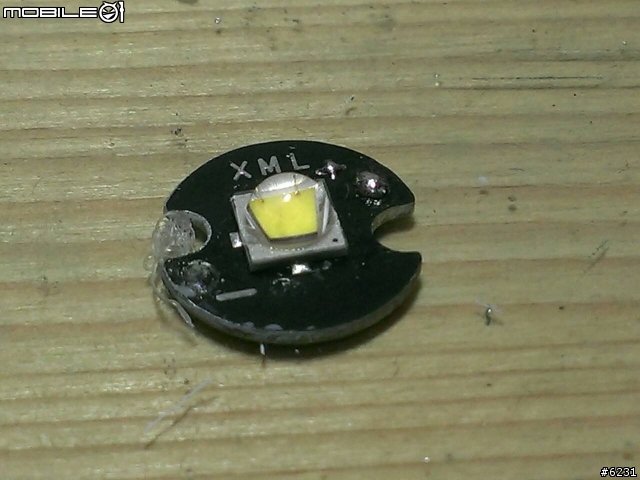

XML2 T6 4C 近照
Maglite 4c 1000+流明大變身

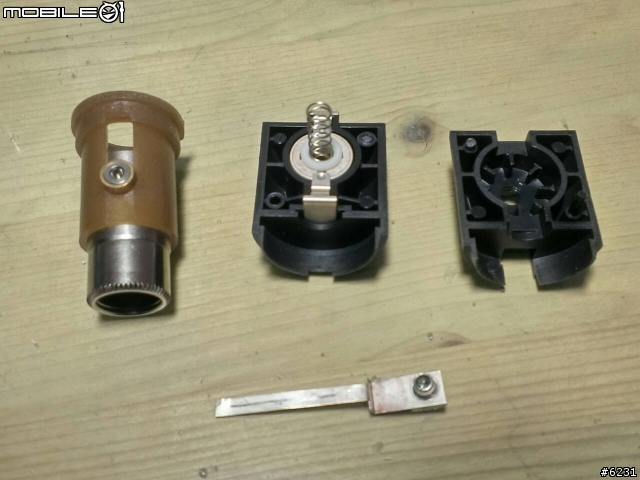

分解原廠燈座及開關
Maglite 4c 1000+流明大變身

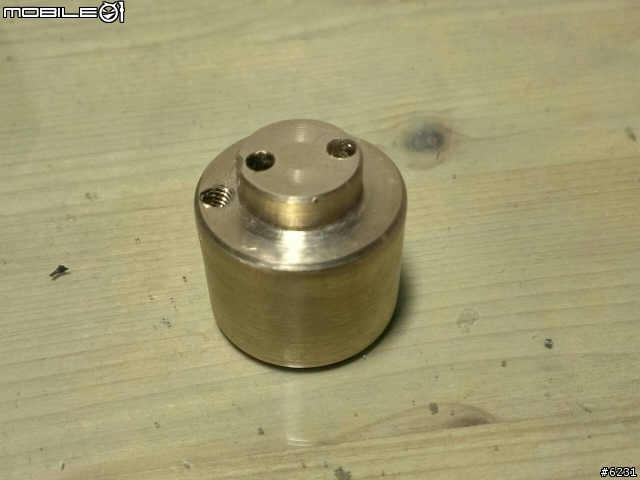

這是請人用車床車出來的散熱燈座
DIY鑽孔及攻牙
Maglite 4c 1000+流明大變身

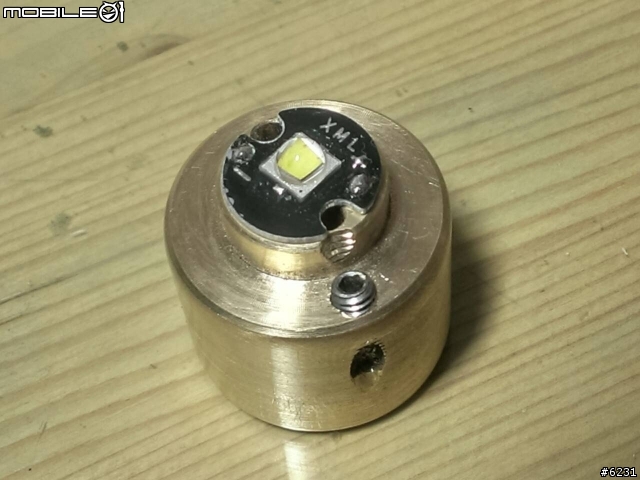

將 LED 粘在散熱座上
Maglite 4c 1000+流明大變身

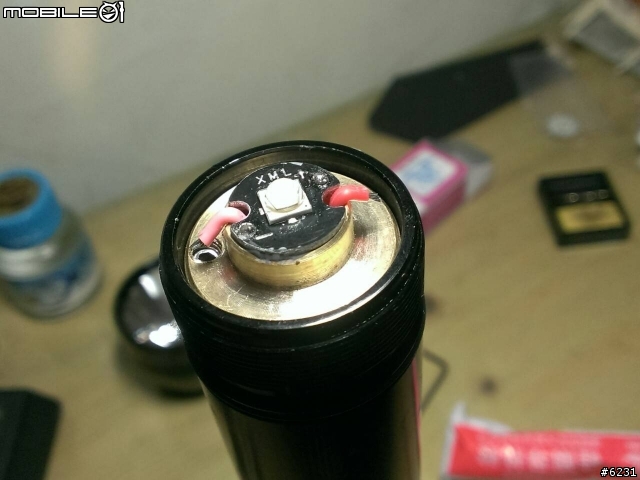

將燈座塞入 Mag 外殼內
Maglite 4c 1000+流明大變身

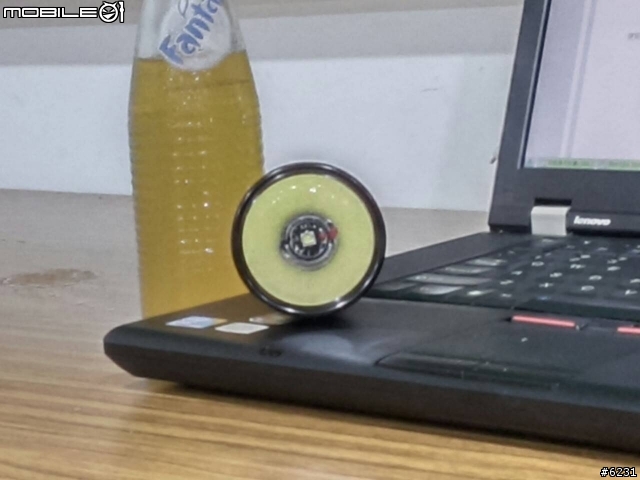

最後組立完成(應該算滿杯黃了吧)
Maglite 4c 1000+流明大變身

三、實地測試圖

光斑圖
Maglite 4c 1000+流明大變身

戶外測試,距離約50公尺
Maglite 4c 1000+流明大變身

室內測試,約30公尺
Maglite 4c 1000+流明大變身



照片是用手機拍的請見諒
2014-04-21 19:36 發佈
文章關鍵字 1000
很厲害
我也有一支

不過很難自己 DIY
佩服
其實不會很難
就是散熱底座的尺寸要量好
找到合適的驅動電路和LED
在加簡單焊接
就可以了
