[求救]如何自製DIY超亮露營燈

之前到宜蘭的梵梵溫泉區去享受野溪溫泉

因為到溫泉區外面時，已經是晚上了

所以大家就拿著手電筒沿著溪邊走進去裡面的溫泉區


溫泉區早已有露營團駐足，好幾十台露營車在溪邊紮營、泡湯

他們的照明設備都很亮，遠超過我們手上的手電筒

後來我對一個燈盒很有興趣

走近看發現，是用透明保鮮盒當外殼(可以防水)，裡面有18650電池以及LED模組

大叔說 大概有用了 R5 U2 Q5 T4 之類的LED (現場亮度很明亮 又照得廣! 抱歉沒有圖可以參考><)

然後又可以撐很久不會一下就沒電


後來也不方便詢問的太仔細，只問了大概怎麼做的

現在回來查資料，發現好像很少人有寫此類DIY的文




目前LED部分大致上研究清楚有那些東西要接

但電源供應部分就還是抓不著頭緒 (小弟對光電方面知識較淺)



18650鋰電池無保護板與有保護板的 (內建保護的意思)

但我看過2~3個別人DIY的成品，好像電池都是焊死在裡面的

所以沒電應該不是把電池拆起來去充電



推測之下應該是額外買保護電路板來接無保護板電池的串聯，不讓電池過放

而保護電路板上也提供能直接接上直流充電器來充電之接點

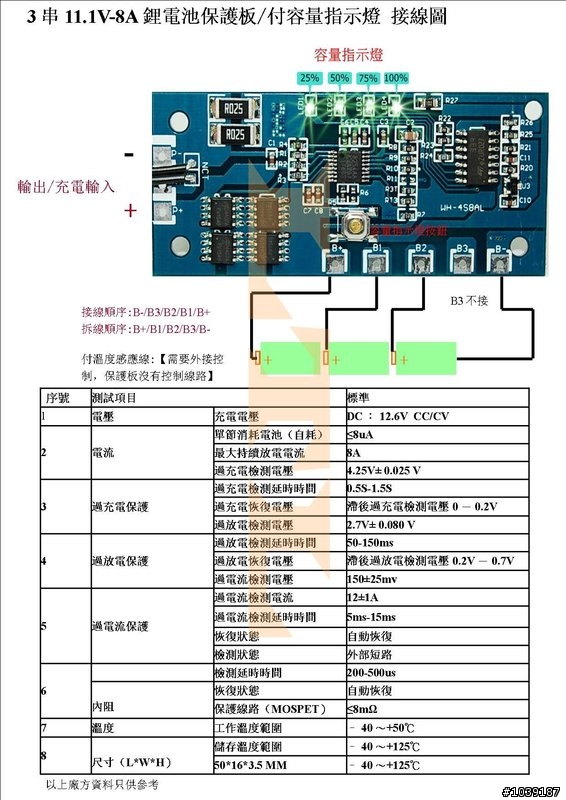

PS. 鋰電池保護電路板圖片 from 鋰鐵鋰





1.那不知道鋰電池焊了保護電路後，還要不要再接上 恆流模組 去給LED供電呢?

我猜想個模組是這樣接
(充電器) -> (鋰電池串+保護電路) -> 恆流模組 -> (led + 散熱模組)



2.有此類DIY教學相關網站嗎?

做不出來就只好買貴貴的現成手電筒了..
