EagleOne wrote:
要換檔試著半按開關七下，看看能否進入選檔模式.閃第一次就是第一組....
或是在最低亮時，第二秒會閃一下，此時快速開關就可以換組...(恕刪)

謝啦，總算找到方法了
沒錯我的T6就是這樣換模組的
測試了一下
在開啟開關的情況下不論在任一檔
連續快速半按七下，如果變成弱光，那就是進入選擇模式了
至於模式我目測試了一下可能是下列這樣
第一組是最亮的恆亮單檔
第二組是最亮的與爆閃
第三組是最亮，中亮，小亮
第四組是第三組加上ＳＯＳ
第五組是最亮，中亮，小亮，弱光，ＳＯＳ，爆閃

我覺得第四組如果改成最亮，中亮，小亮，弱光
這樣比較實用
老實說ＳＯＳ模式根本沒什麼用吧
留在全包的第五組就好

買了鷹眼X2來當備用
CP值真的不錯
以500元來說
比起那種兩三百元的雜牌手筒
真的各方面好太多了
各方面都很ＯＫ
檔位使用上也很直覺
以輕便的小直筒來說
裝配上夾子後
隨身攜帶很方便
我想手上這隻舊的MKII T6應該反而會變成備用的吧
畢竟隨身筒有沒有夾子攜帶上的方便性就差了

gitano

gitano
個人積分：23分
文章編號：62125135

23分

32樓

2016-10-23 15:14

沒記錯的話，Focusnite MK2(R5) 1.4A 驅動電路至少有兩個版本
原本它家兩個電路說明圖我都有備份，但當下只找到舊版，新版說明一時找不到
新版我先用文字說明，找到再補上

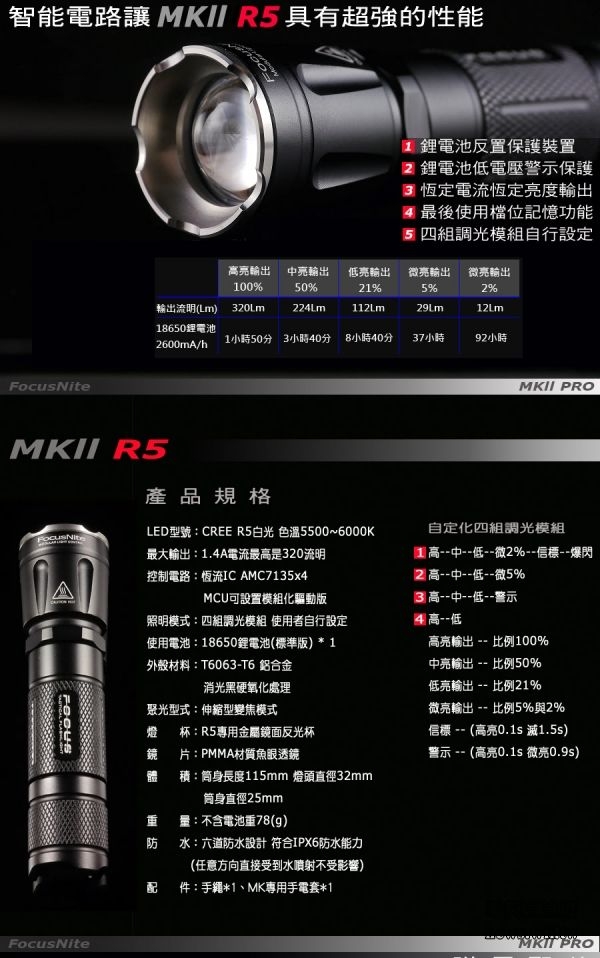

舊版電路設定(如圖片內容)

新版電路設定(文字說明)

五組16檔自選電路組別說明：
第一組：100%
第二組：100%--爆閃
第三組：100%--50%--20%
第四組：100%--50%--10%--信標閃(約1Hz)
第五組：100%--50%--15%--2%--SOS--爆閃(出廠預設)

切換組別方法說明：
任意檔位，連續半按開關 7 次進入設定模式
成功進入設定模式時手電筒處於低亮狀態，並每隔 1 秒閃爍一下

第一次閃爍時立即斷電(半按開關 1 下)，手電筒便進入第一組模式,並退回到正常使用模式
以此類推，第 1、2、3、4 秒的閃爍分別對應第 1、2、3、4 組。

如果前 4 秒都沒有進行選組(斷電)操作，手電筒在第 5 秒時自動進入第 5 組(出廠預設)

設定完成，並自動退回使用模式

另補上

Focusnite MR6(XML2)2.8A 2+2檔驅動電路設定方法

2+2檔位說明：高亮檔(100%)--自訂亮度檔(5種亮度可選)--微亮檔(1%)--信標閃(100%-約1Hz)

1. 啟動/關閉(隱藏)後兩檔檔位(微亮檔-信標閃)：任意檔位快按5次

2. 第二檔自訂亮度：
切換至第二檔(自訂檔)一秒後快按 3 次即可進入亮度選擇功能
70%-30%-15%-10%-5% 五種亮度依序循環，在所需亮度級別半按(斷電)即可儲存

以上電路均有記憶上次亮度功能，設定資訊給需要的筒友日後參考!
