閒閒罔變弄之- DIY折疊椅(床)

只是閒閒,無刻意圖謀開發商品化

我所有的幾張折疊椅無一具備多才多藝- 舒適/快速收折/輕量/耐操/單車易攜行- -所以想DIY一寮折疊椅

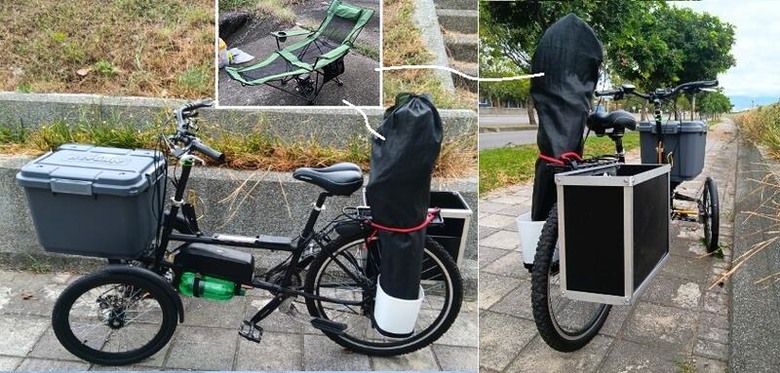

#月亮椅: 輕量,收折材積小,但是展開耗時又不耐用,剛性差; 腰際車縫線易裂,塑膠鞋易掉落,小腳不適鬆軟地面
閒閒罔變弄之- DIY折疊椅(床)

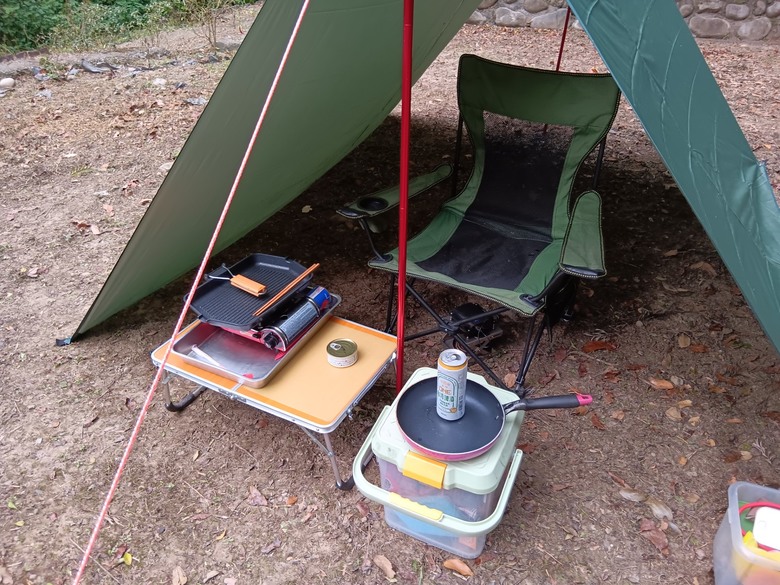

#導演椅: 舒適椅床兩用,材積較大也較重,套袋也有些麻煩
閒閒罔變弄之- DIY折疊椅(床)

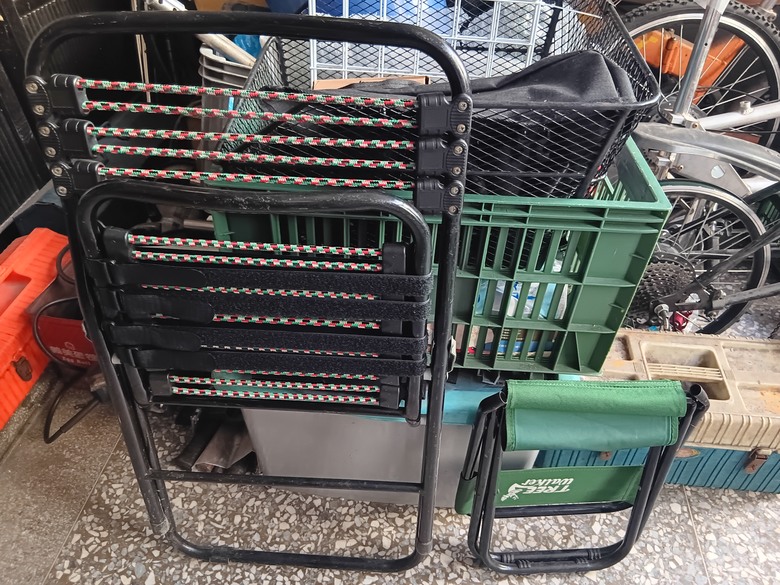

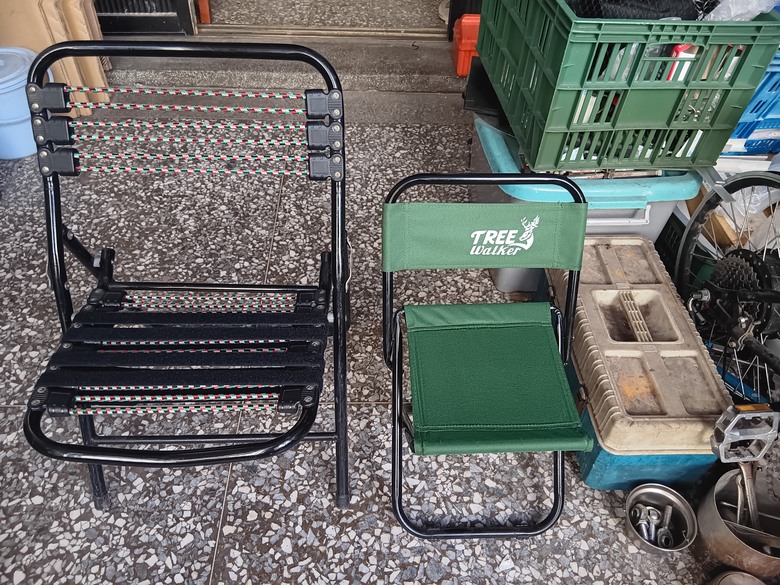

#另外兩張椅,小的三截大的兩截,快速收折展開,小的太小只能靠腰無法靠背,大的重收折材積也嫌大
閒閒罔變弄之- DIY折疊椅(床)

閒閒罔變弄之- DIY折疊椅(床)

閒閒罔變弄之- DIY折疊椅(床)
彎道小三/小四 /小五/ 6輪水陸仔 設計開發 造物者
2024-06-22 13:44 發佈
文章關鍵字 DIY折疊椅
開工好幾天了,太閒了就開電腦比比畫畫,沒思緒就關機

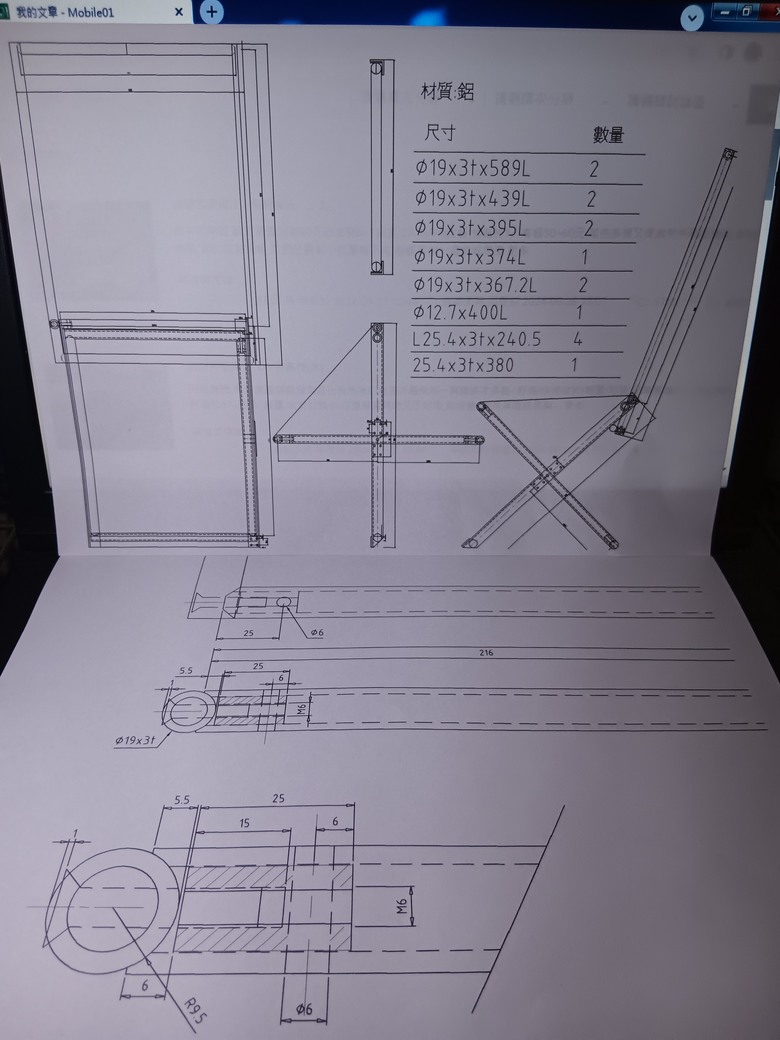

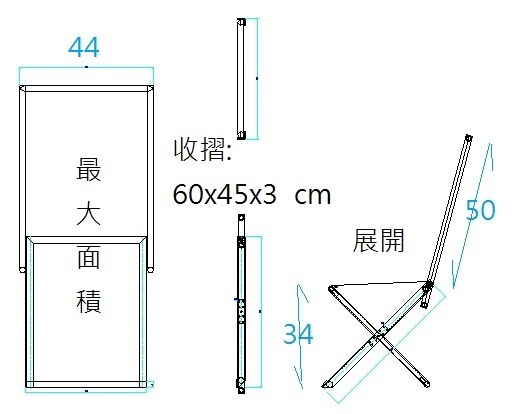

用了20幾年的3D繪圖軟体因硬碟壞了換新後再也無法安裝, 只好以AutoCAD畫三視圖

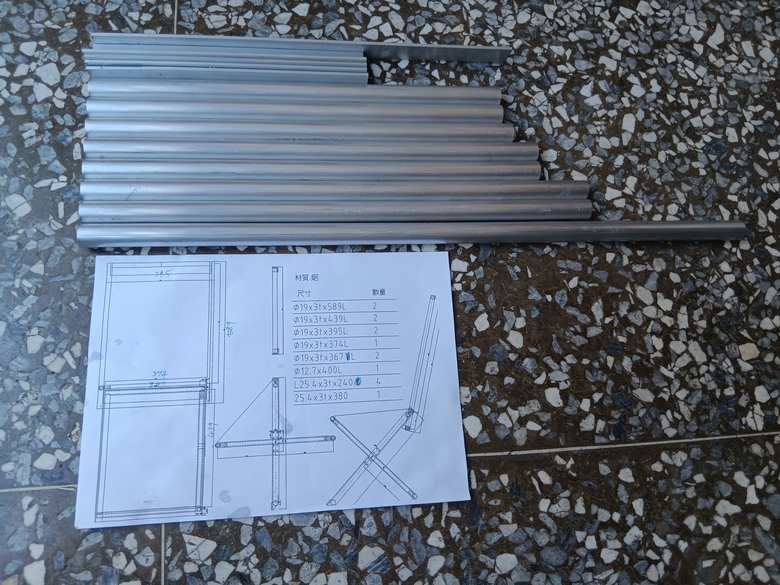

材質以市面街坊鋁材行買得到的鋁型材尺寸去畫,此機構有如樓上三截式折疊椅,預留擴展為躺床空間



打工時見同事在設計機構時都會先用鉛筆畫草圖,我是直接能在CAD上構思作圖

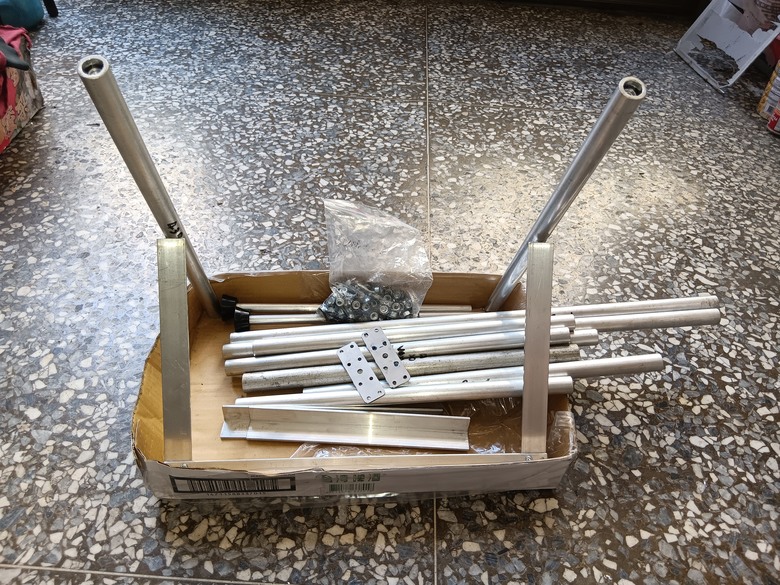

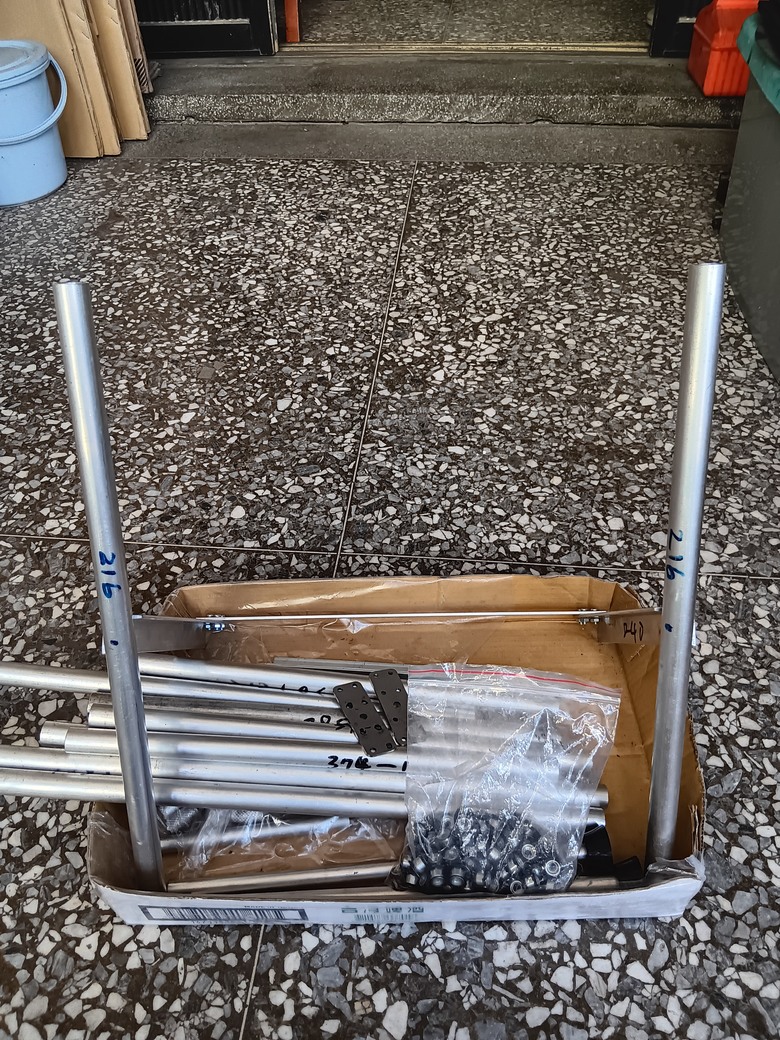

鋁型材備料,做螺母用途的棒材先拿去車了!
無彎管不焊接,只用彈簧銷拉釘與螺栓緊固

無3D圖,反正能看三視圖的人不多

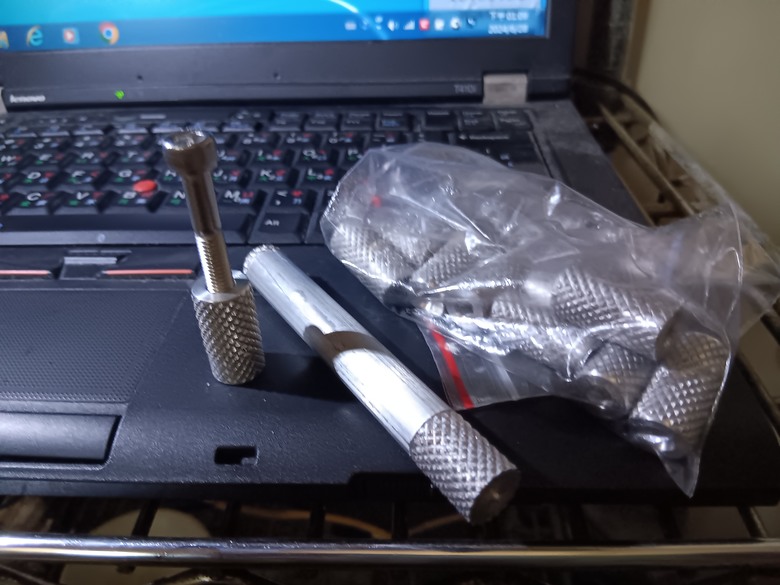

以12.7棒材車M6螺母,塞入13直徑孔內,需緊配才好定位,所以螺母外徑壓花才能緊配,照說壓直花才好,那工匠壓成羅紋了!

這10個訂製螺母價可買一寮折疊椅了,無法度! 少量加工件單價都高


等諸管都銑好長度再來塞螺母
躺床比畫OK!
背頭段及其支柱需拆裝螺絲,支柱較細,人体重不可坐其上; 與折疊桌腳同是12.7mm管徑,但支柱是3mm厚,桌腳估計是1.2mm厚

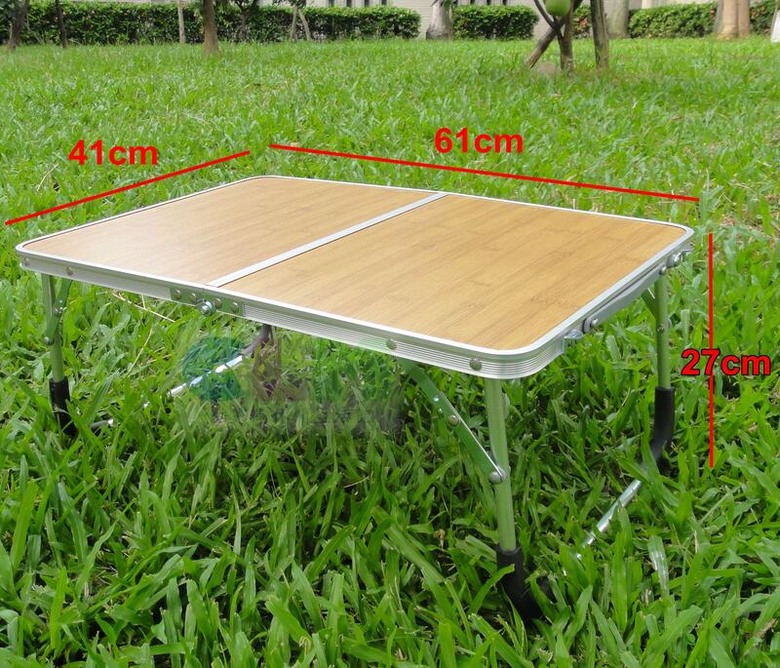

腿足段以折疊桌饋咖即可

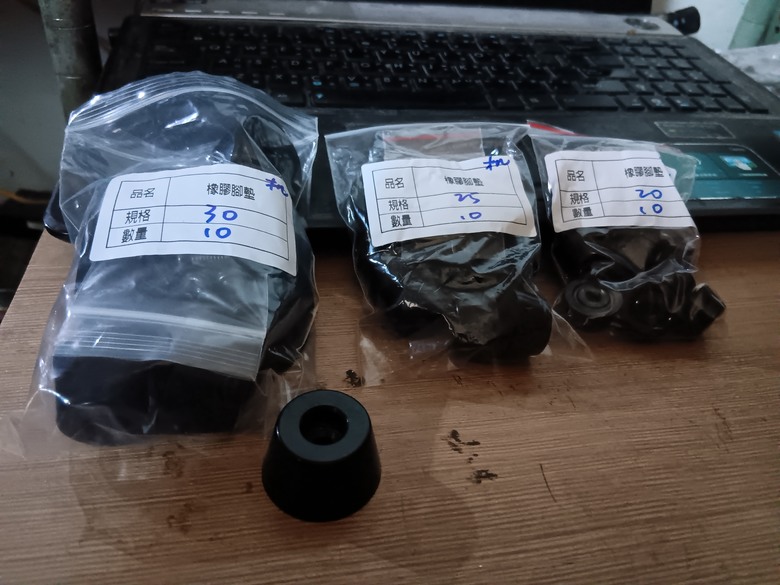

今早到貨的椅腳橡膠墊剛好支柱尺寸合用
烏都禾黑 wrote:
躺床比畫OK!背頭段...(恕刪)

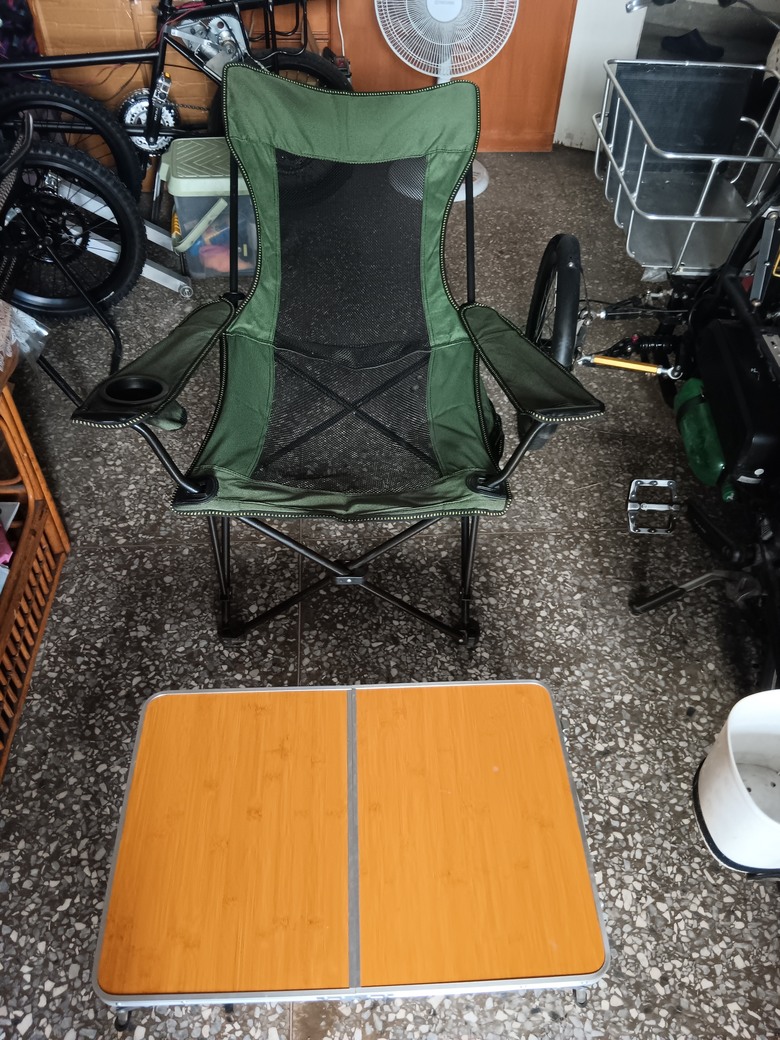

再度確認躺床尺寸,量躺椅(座+背)段與圖面104cm一致,露營與在家陽台睡過幾次沒問題,就躺椅的背頭端無床柱支撐,重心上移有時會倒地,我的鋁椅床有支撐更穩當

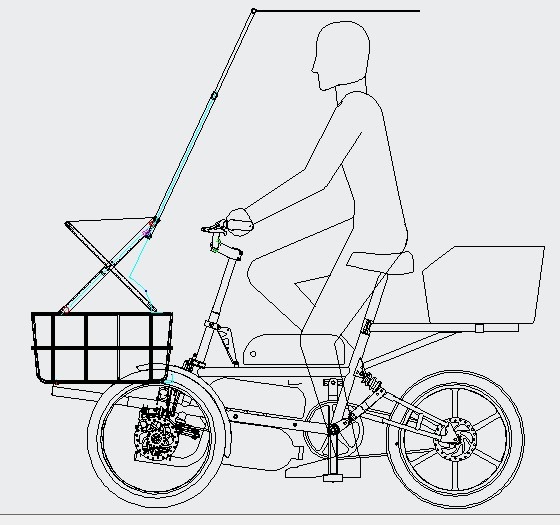

夏日豔陽的聯想- -加個頂蓬,遮陽又擋雨- 有影多才多藝多功能

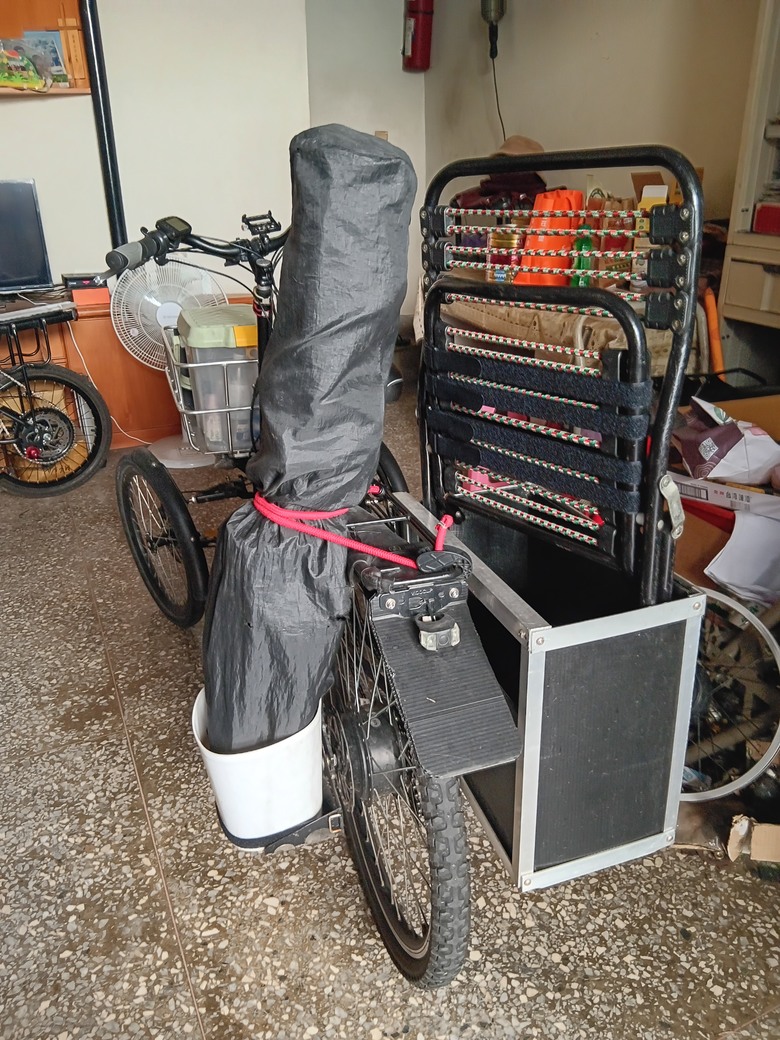

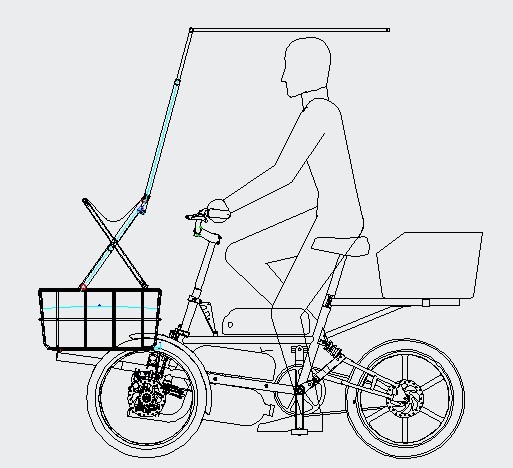

無3D,拿以前的投影拼圖; 車+人物+前籃+椅

銑床間仔老師傅怠工,只能等他高興才動我的工件

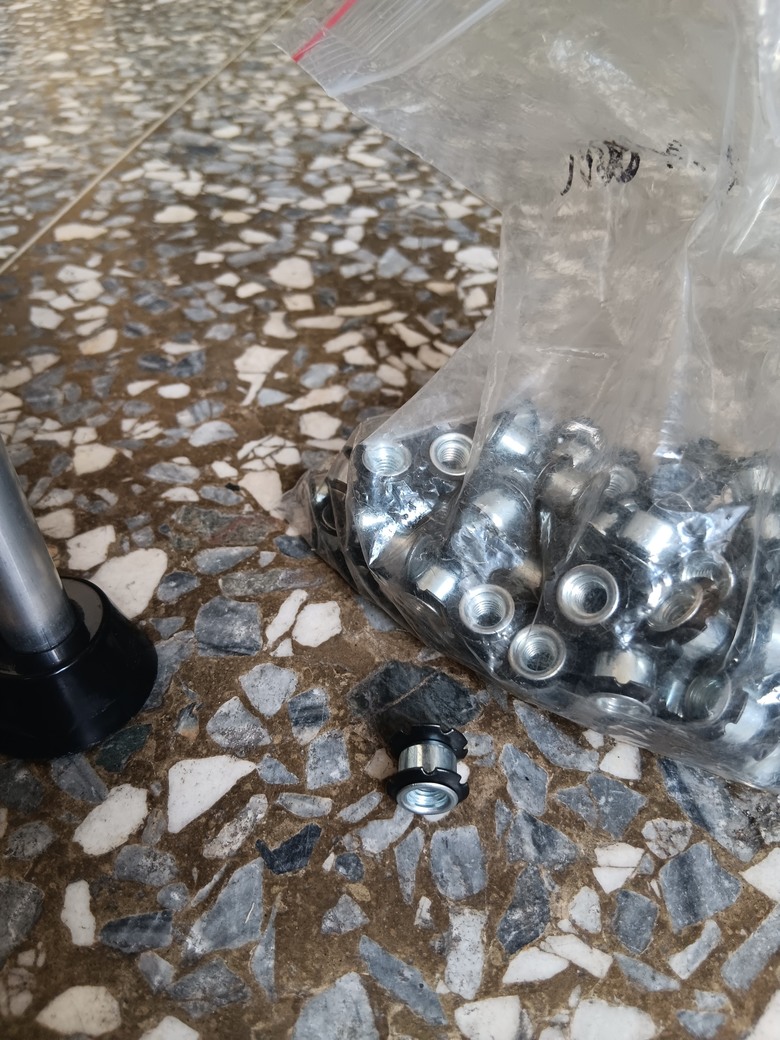

進度是網購了傢俱管內梅花彈片螺母,是4樓的1/10車床工價

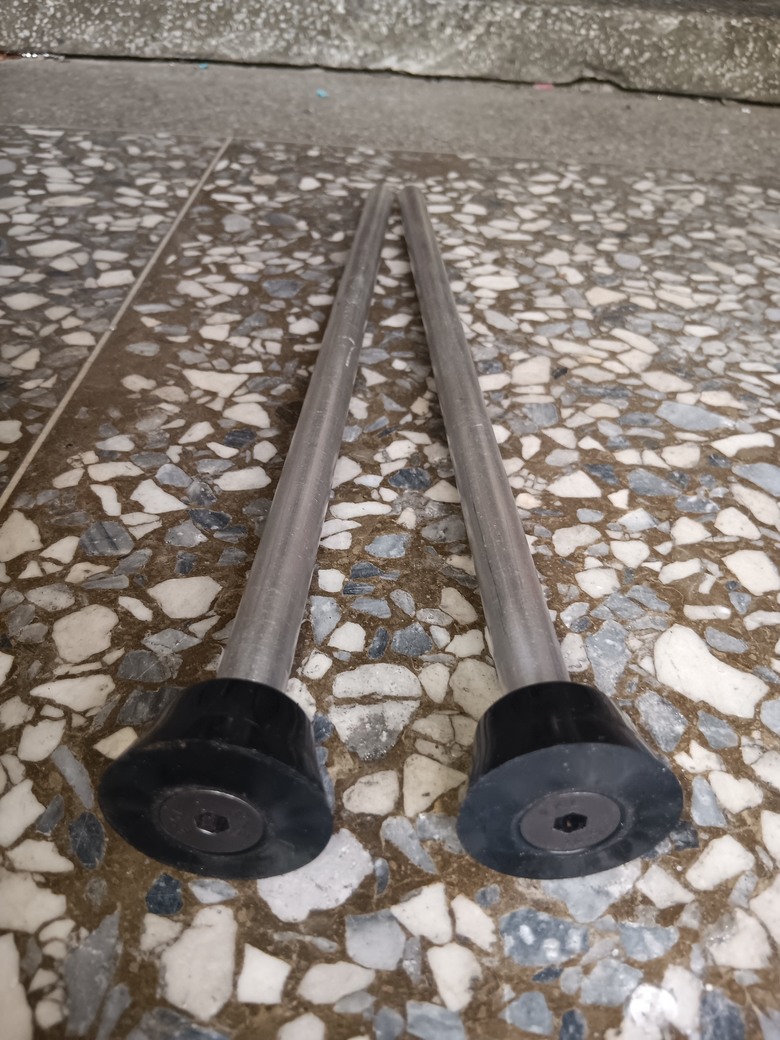

椅腳橡膠墊倒著裝在細鋁管效果還不錯



這姿勢迎風角較佳
終於完成銑工第一步- 銑出正確管長,拿回來入簧片螺母後,再送去銑R及鑽孔

椅腳局部組立;先以手電鑽鑽孔鎖螺絲定位
