10吋DC電扇 2段式改成直流PWM調速 無段式微調

yicheng_nt 樓主 #1
2019-07-05 20:55
10吋DC電扇

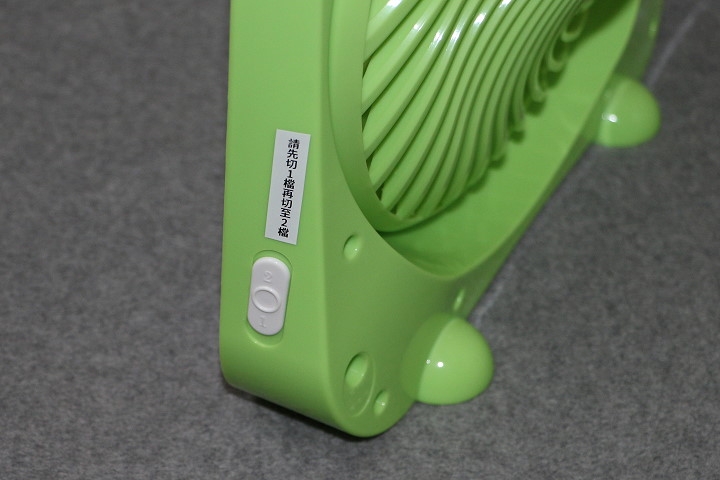

2段式風速






PWM調速器

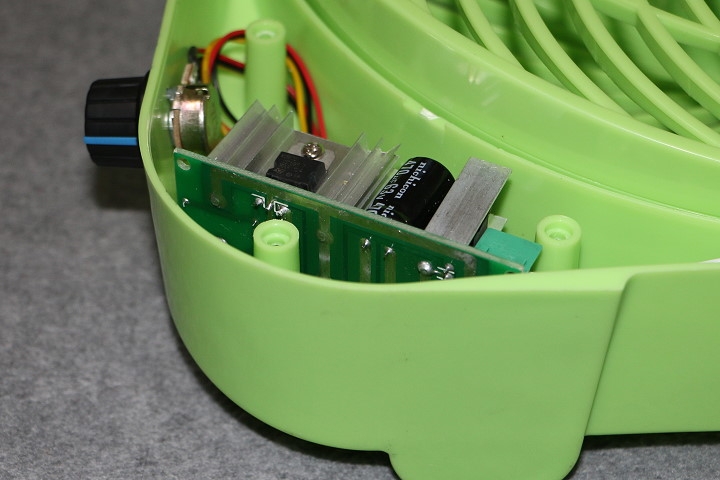

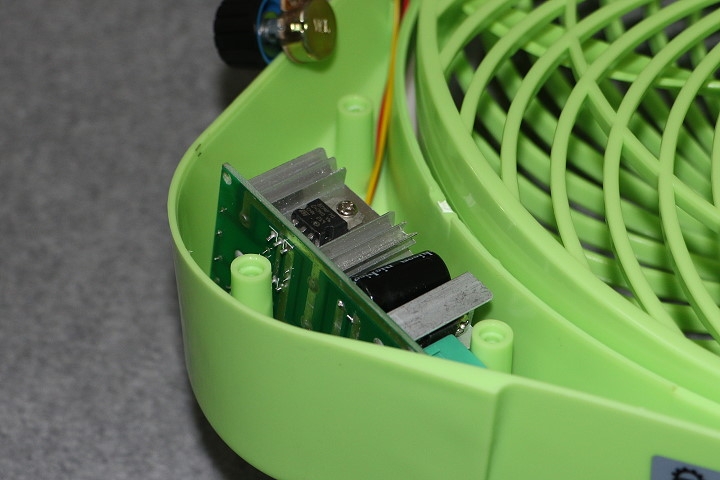

有點大,塞不進,要切割外殼

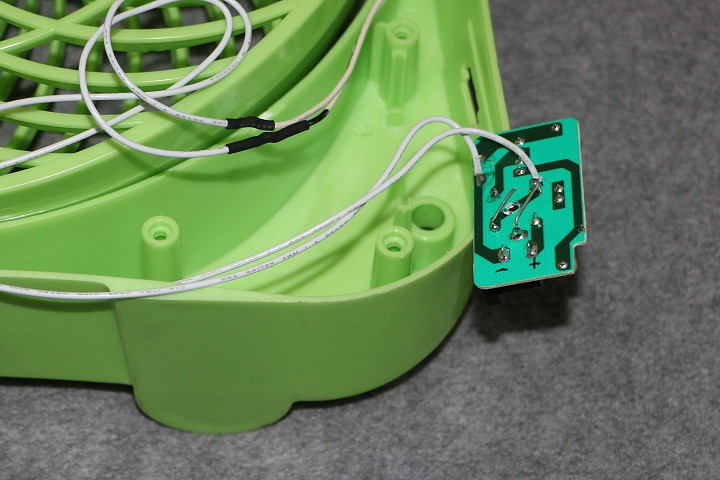

改接輸入電源

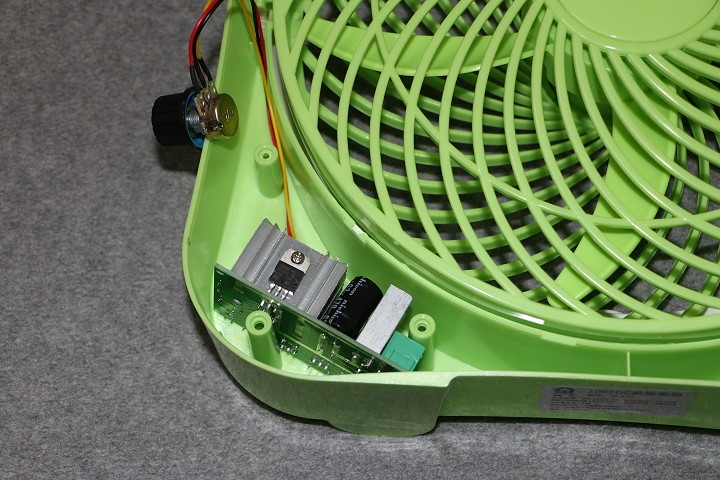

接好輸入和輸出電源

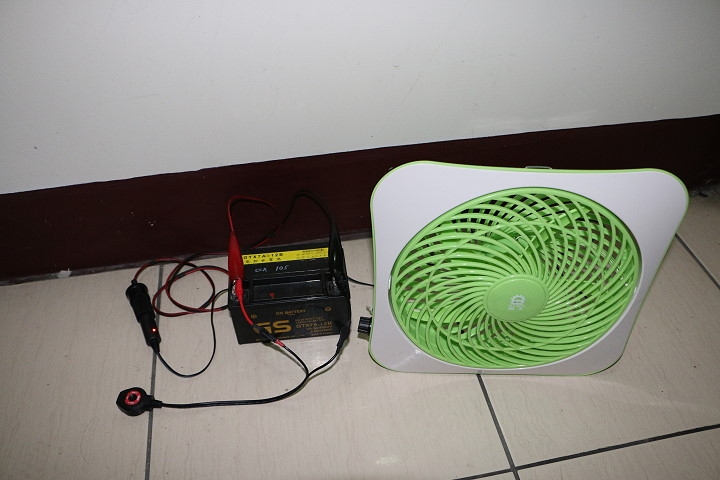

接12V機車電瓶,可以接上12V汽機車電瓶低電壓警報器,防電瓶過度放電



文章人氣:4,763
2019-07-06 09:38
yicheng_nt wrote:
10吋DC電扇
2段式風速
PWM調速器


這種風扇..隨著代理商的不同..也因此有幾個不同的販賣名稱..
小太陽..晶工..之類的....

依不同的個人需求..
我是裝三段式開關..這樣就可以吹..關..排..

雖然有了排風扇..但是要靠排出的風來降溫..說真的..有點慢..無法有立竿見影的效果..即使有開另一車窗對流..也一樣

但是如果裝了三段式開關..除了可排出車內的溫度..還可選擇式的..把戶外的冷空氣吸進車內..
降溫的速度..快多了..

但是裝PWM也有不少好處..
如果是用行動電源加升壓器的..吹整晚夠用了..
而且..調慢轉速..有效降低噪音..對晚上的睡眠品質有幫助..



買這個風扇..它有附一個110的變壓器..所以在室內使用沒問題..

但是在戶外使用時..
這個風扇的DC母接頭..無法使用一般賣場的DC公接頭..因為插入點太小了..
會卡住..除非是把隨機附上的變壓器剪斷..取它的DC公接頭..
再不然..就要買加長型的公接頭....不然無法插到..會無法使用..<<我說的很模糊..不知版主是否看的懂 ?? >>


所以版主用鱷魚夾.....是嗎 ??

yicheng_nt 樓主 #3
2019-07-06 21:24


虱目魚飛過岸 wrote:
所以版主用鱷魚夾.....是嗎 ??


我是用這個




虱目魚飛過岸 wrote:
要買加長型的公接頭....不然無法插到


我知道你的意思,插頭太短會差不到,頭要長一點的
Jonry #4
2019-07-07 22:16
樓主用的PWM太大片了,這台電扇吃的電流沒那麼大,頂多1.5A,用小片一點的直流PWM就不用把機殼割開,破壞機身的完整性。

這台電扇我改過三台PWM,改了之後用行動電源升壓可以很省電,帶去露營用只要一顆10000mAH的行動電源可以用一整晚。
敗家不歸路, 越走越恐怖
yicheng_nt 樓主 #5
2019-07-07 23:25

Jonry wrote:
樓主用的PWM太大...(恕刪)


那我買太大了,它可以到20A。
謝謝你的建議,我應該買小一點的,就可以塞進去了~

我就是在這裡看到你的建議,才去買PWM來改

連結~
pptlin #6
2019-07-13 23:07
這馬達不太耐用,吹久了軸心會偏,震動,噪音也跟著出來,塑料也不太牢靠,風向角度就垂頭。
