[分享]淺談古典汽化燈的性能 Part 2.

這篇主要是談"煙囪效應"對汽化燈的影響；
"煙囪效應"是指空氣沿著垂直環狀空間向上昇或下降而造成空氣加強對流的現象，
"煙囪效應"的強度與垂直環狀空間的高度以及內外溫度差距有關。
以汽化燈來說"煙囪效應"好壞對燈蕊燃燒效率的影響非常大。
以圖一為例，紅色箭頭是內部燃燒產生的熱氣流，藍色箭頭是外部的冷空氣，
透過燃燒室的集氣管(圖一右圖)產生"煙囪效應"的熱對流，
再搭配燃燒室的帽罩、燈罩玻璃管與下部進氣孔，
進一步加強"煙囪效應"，
下部的進氣幫助燈蕊充分燃燒，
上部的進氣幫助油氣混和(空燃比)控制，
250CP的"煙囪效應"遠小於500CP，
所以250CP燈具使用500CP燈蕊，
因為熱對流量無法滿足,
造成500CP燈蕊無法達到原設計性能。
圖一


實證說明；
最近搞到新的250CP燃燒室，

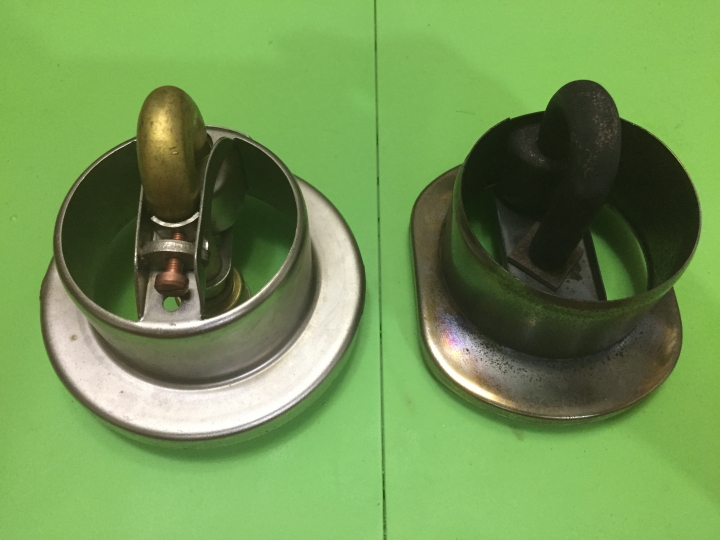

把新舊的燃燒室拿來比一比，
新的燃燒室外殼一體沖壓成形，U管固定方式不同，如圖二、三、四，
以結構設計分析，舊式的燃燒室較高且底部為曲面(類似集氣罩)，
使用新式燃燒室時，在廢氣中有些微油氣味，
改使用舊式燃燒室時，在廢氣中沒有油氣味
所以可以證明舊式燃燒室的"煙囪效應"更佳使燃燒更完全。

如圖二


如圖二


如圖四

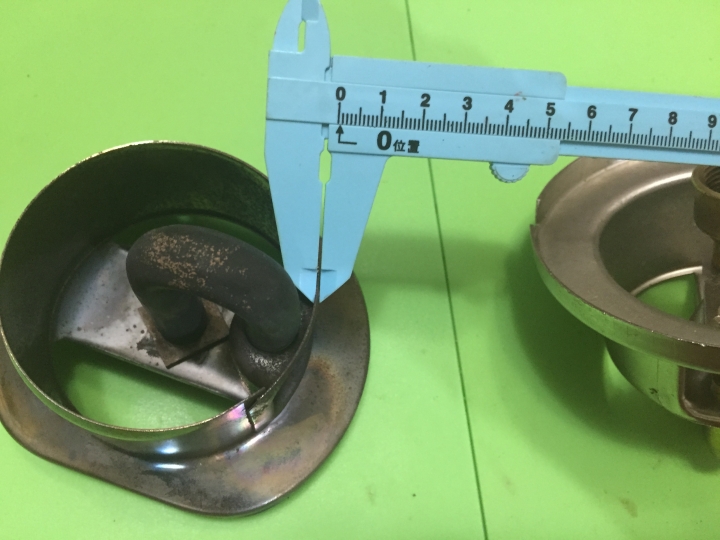

如圖五 新式外殼壁厚


如圖六 舊式外殼壁薄


如圖七 舊式內徑窄


如圖八 新式內徑寬


如圖九 舊式管壁高


如圖十 新式管壁矮


如圖十一 新式燃燒室使用
