DIY 露營用電瓶電源控制盒

之前為了露營用的備用電源找了許多方案(請參考好市多電匠(Power Dome LT) AC 110V 輸出測試),想要解決在露營時沒有市電的狀況,如何可以正常使用電扇(夏季使用)及夜間照明,最後選擇使用磷酸鐡鋰電池12V 21AH,它的優點是充電速度快(4小時充滿電),也比鉛酸電池放電效率還高,因為內含保謢電路,因此也不用擔心過放電的問題,唯一的缺點就是價格較貴(3000多元),上次露營實際將電瓶做為主要電源時發現一個問題,就是一次只能接一台設備,若要同時接電扇、電燈或同時接手機充電,這樣就沒辦法做到了,於是就興起了將各種電源接頭整合在一起的念頭。

首先是所需要的零件：
1、塑膠盒,做為控制盒的主體。
2、2.1mm DC母接頭*2,可接電瓶充電器及小吊扇。
3、汽車點煙座*2,可接USB車用充電器,用來充手機或USB行動電源。
4、開關一只,用來控制電源開關。

原先構想的是以上基本功能,只要能同時連接多種裝置即可,但在電料行選購零件時突然想到如果能同時看到輸出電壓及電流,那就可以預計電瓶大概連續使用的時間,在分配電瓶用電效率上會比較好計算,於是又有了以下二樣零件。

5、DC 20V 指針式電壓表,用來看電瓶輸出入電壓,或電瓶本身電壓。
6、DC 5A 指針式電流表,用來看電瓶輸出電流,在做電瓶充電測試時,意外發現充電時也可以利用電流表來判斷是否充滿電,因為電瓶在充電時電流表指針會反轉,等到指針反轉回0時,電瓶的電也就充飽了。

手邊的工具只有電動起子,使用鑽頭慢慢將所有零件所需的孔位鑽出連續小孔,再用美工刀依連續小孔裁切成所需形狀(因專注於切孔,整個過程忘了拍照),再將所有零件裝上,並配線銲接,終於完成電瓶電源控制盒的成品,以下為不同裝置使用測試的狀況。

電瓶電源控制盒的成品

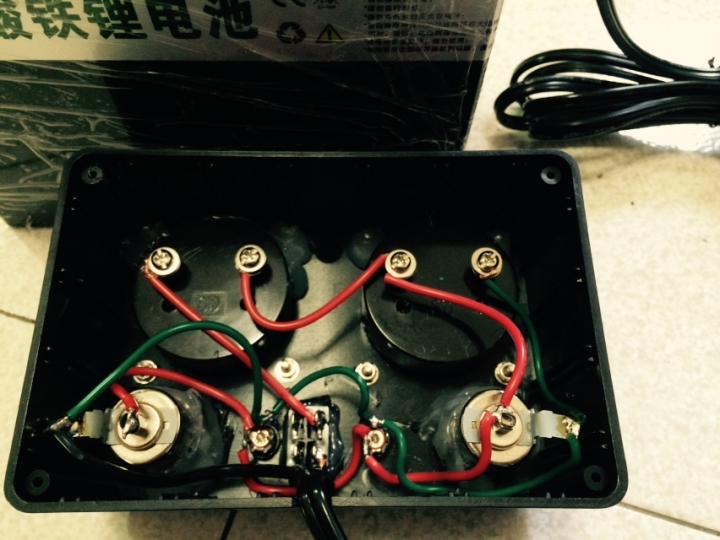

電瓶電源控制盒內部配線狀況


1、使用USB車用充電器來充IPhone 5S,來看輸出電流為何?

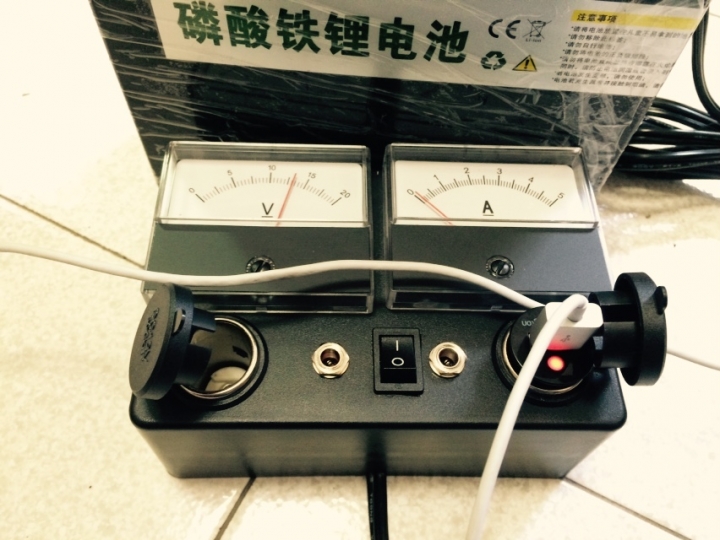

插上USB車用充電器,電壓為DC13V,電流接近0A

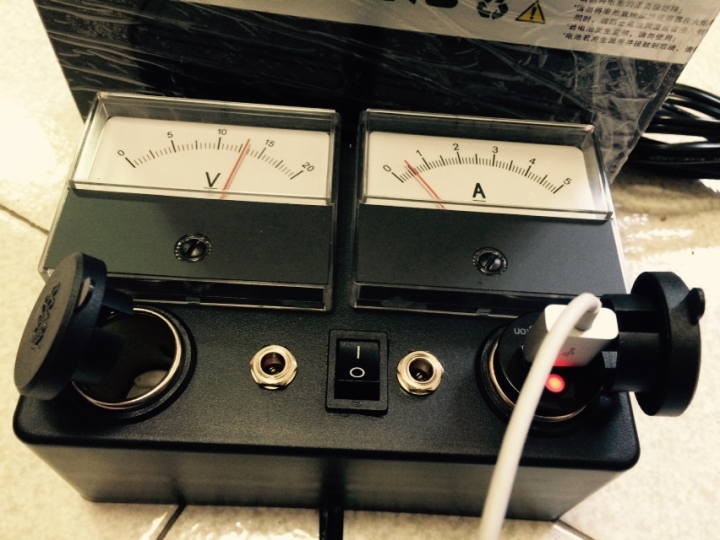

將IPhone 5S接上充電器充電,電壓為DC13V,輸出電流為0.5A



2、換用另外一種接頭來接小吊扇(DC12V 5W),來看輸出電流為何?
小吊扇未接電源前,電壓為DC13V,電流0A

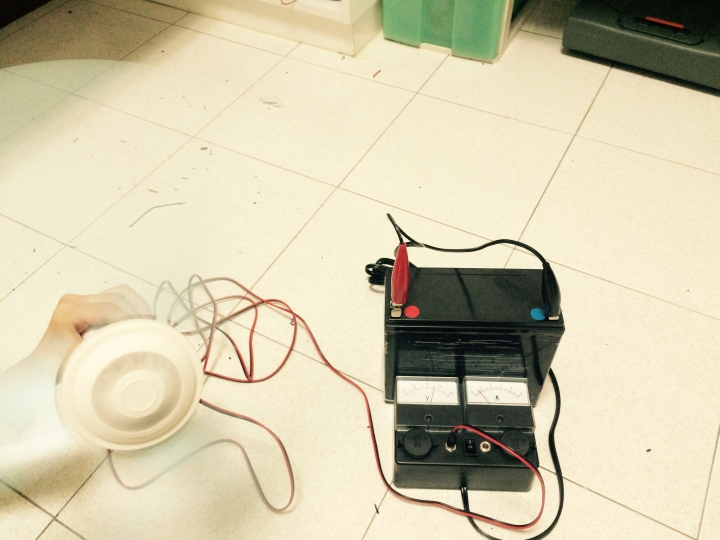

小吊扇接上電源後,電壓為DC13V,輸出電流為0.6A



因為這個電瓶規格為 DC12V 21AH,容量不是很大,但足夠三天二夜露營的用電環境,所以在選用電流表時只有選擇5A的規格,在使用電瓶為裝置供電時,若發現電流超過2A,那就要注意用電是不是太多,將不必要的用電移除,方可確保至少2天一夜的用電無慮,必要時若有市電可供充電,也可以臨時為電瓶充電(4小時充滿電),這台控制盒不只可用在這個電瓶,若以後想換大容量的電瓶,也可以直接使用,不過可能內部配線要換較粗的線,才能應付較大電流的設備。

============================================================
2014.10.20 新增配置圖及電路圖

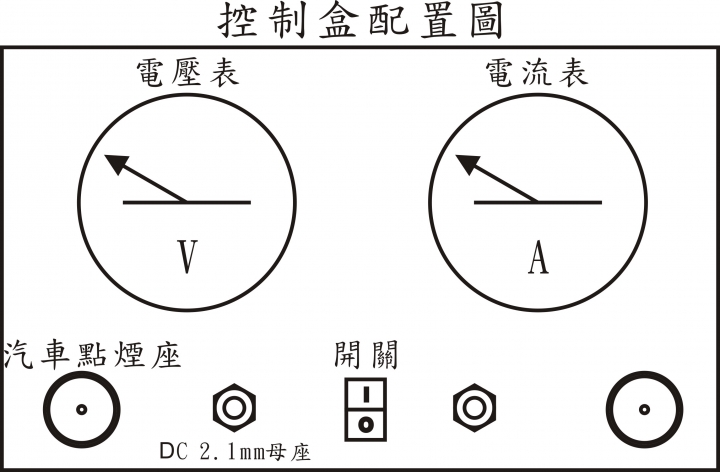

孔位配置圖，使用小鑽頭將所需大小鑽出大概形狀，再用美工刀修整


零件配置圖：
1、塑膠盒,成本50元。
2、2.1mm DC母接頭*2,成本10元。
3、汽車點煙座*2,成本20元。
4、開關一只,成本10元。
5、DC 20V 指針式電壓表,成本150元。
6、DC 5A 指針式電流表，成本150元


不太會畫電路圖，參考看看
