SCRV(CRV4) 車中床 part 1 (20140929 更新 part2)

參考了網路上各大露友的車中床傑作後,終於開工了,在大舅子朋友超大力幫忙後,架子已初步完成。
後座中間要再補強一支,放上6分木板應該就很穩了,part 2再來去B&Q買木板。

手畫草稿.......只有我看的懂
SCRV(CRV4) 車中床 part 1 (20140929 更新 part2)

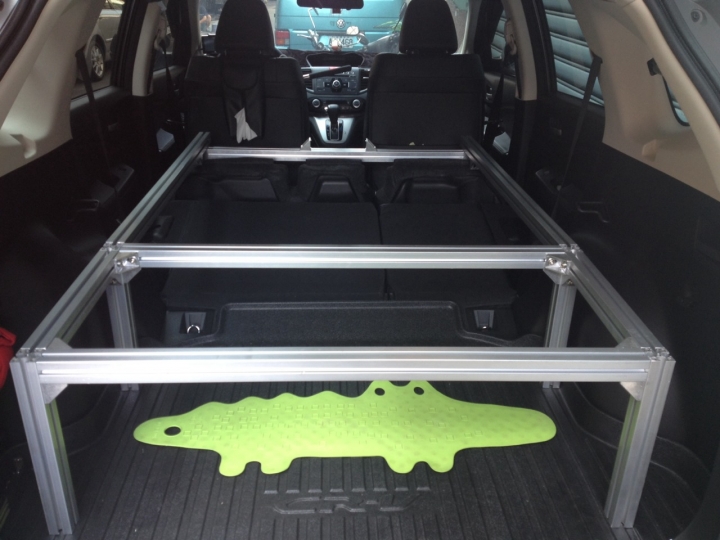

現場量、切、組裝
SCRV(CRV4) 車中床 part 1 (20140929 更新 part2)

去台北環河南路買M8螺絲和調整腳,又去太原路買了鋁擠型4040的塑膠蓋,小零件也都不便宜。

大舅子朋友一直有個疑問,我這麼大隻,空間這麼小,到底要從那爬進去,老實說我也不知道,應該從後座車門會比較好爬吧!

PS.鋁擠型4040真是有夠貴,感謝大舅子和他朋友幫忙&贊助。

----------------------------------------------------------------------
Part2 V2.0

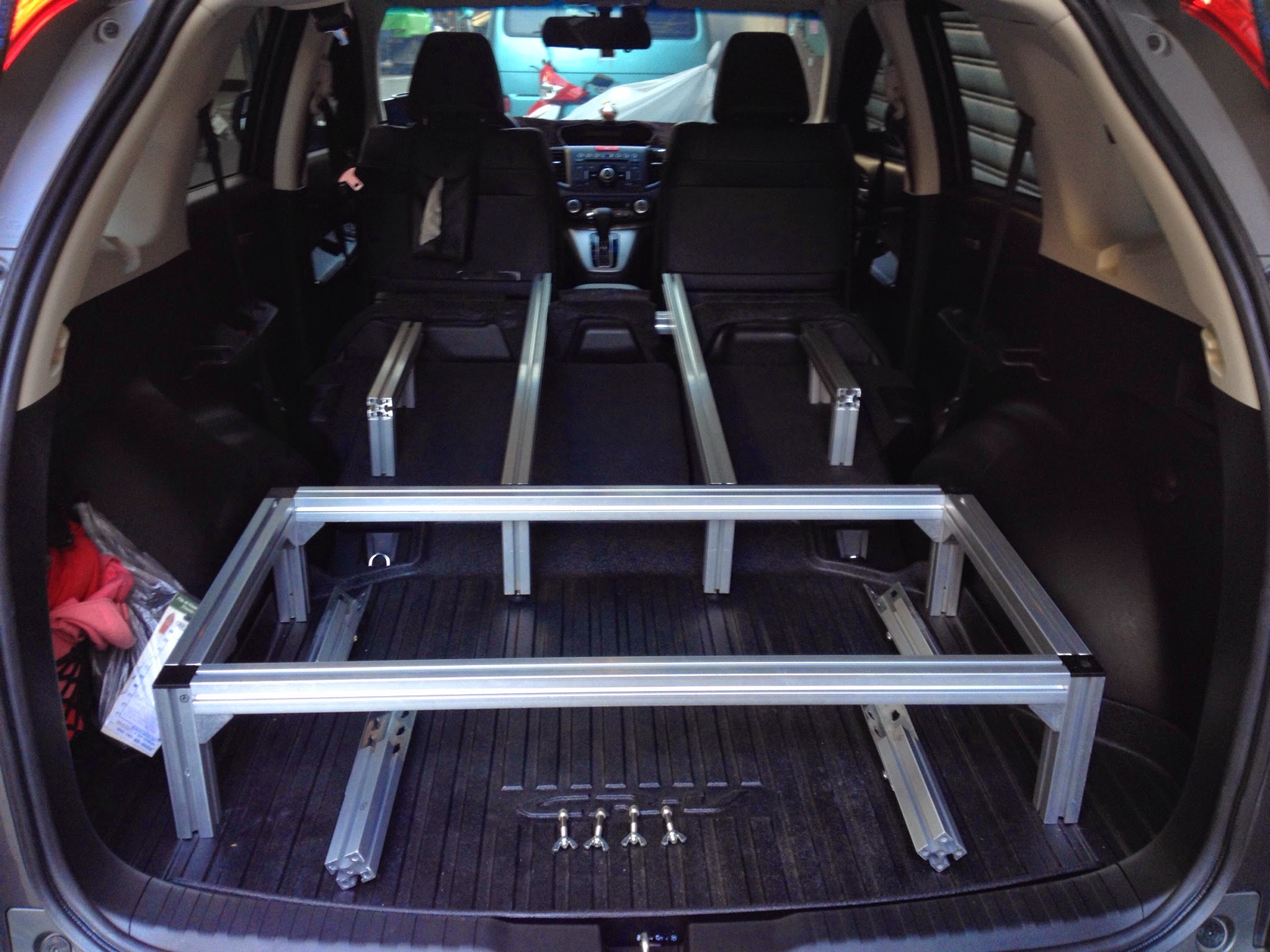

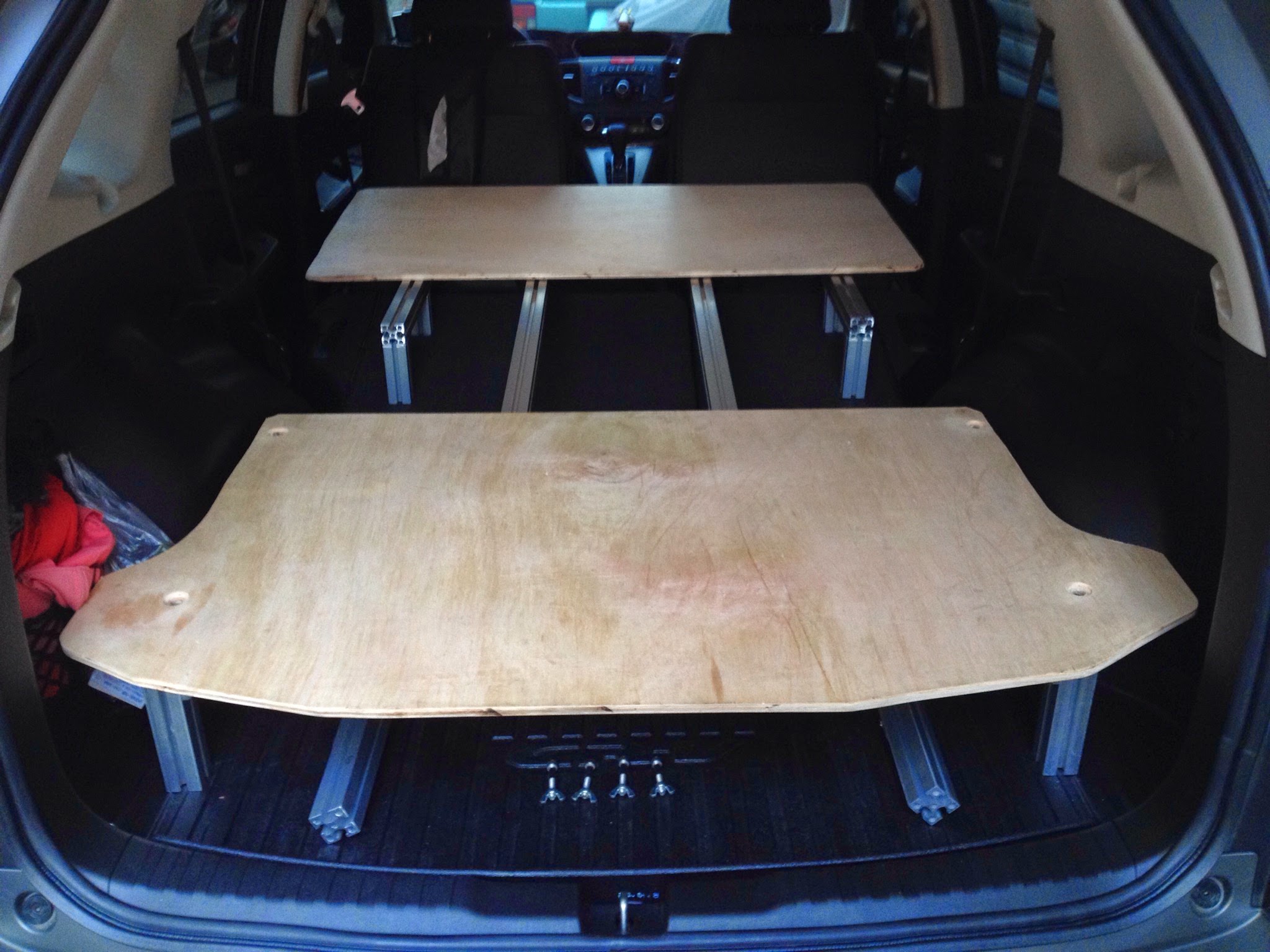

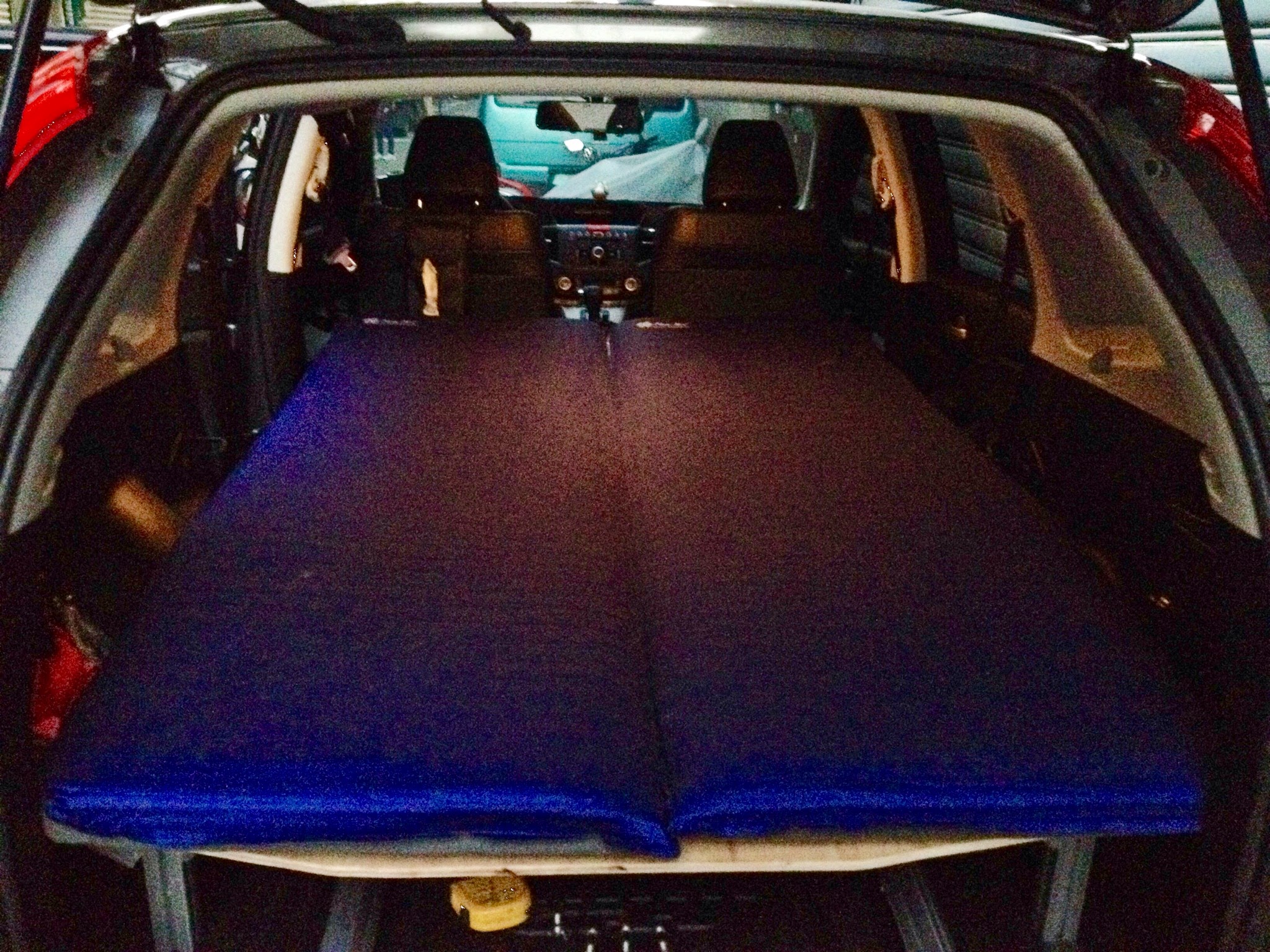

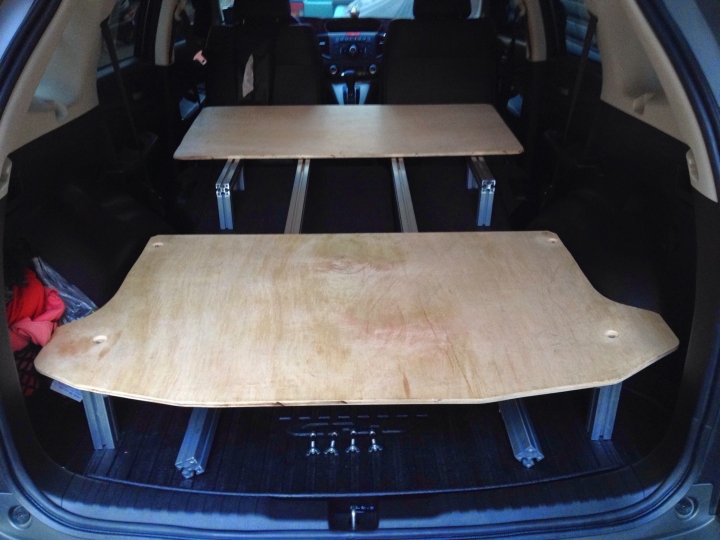

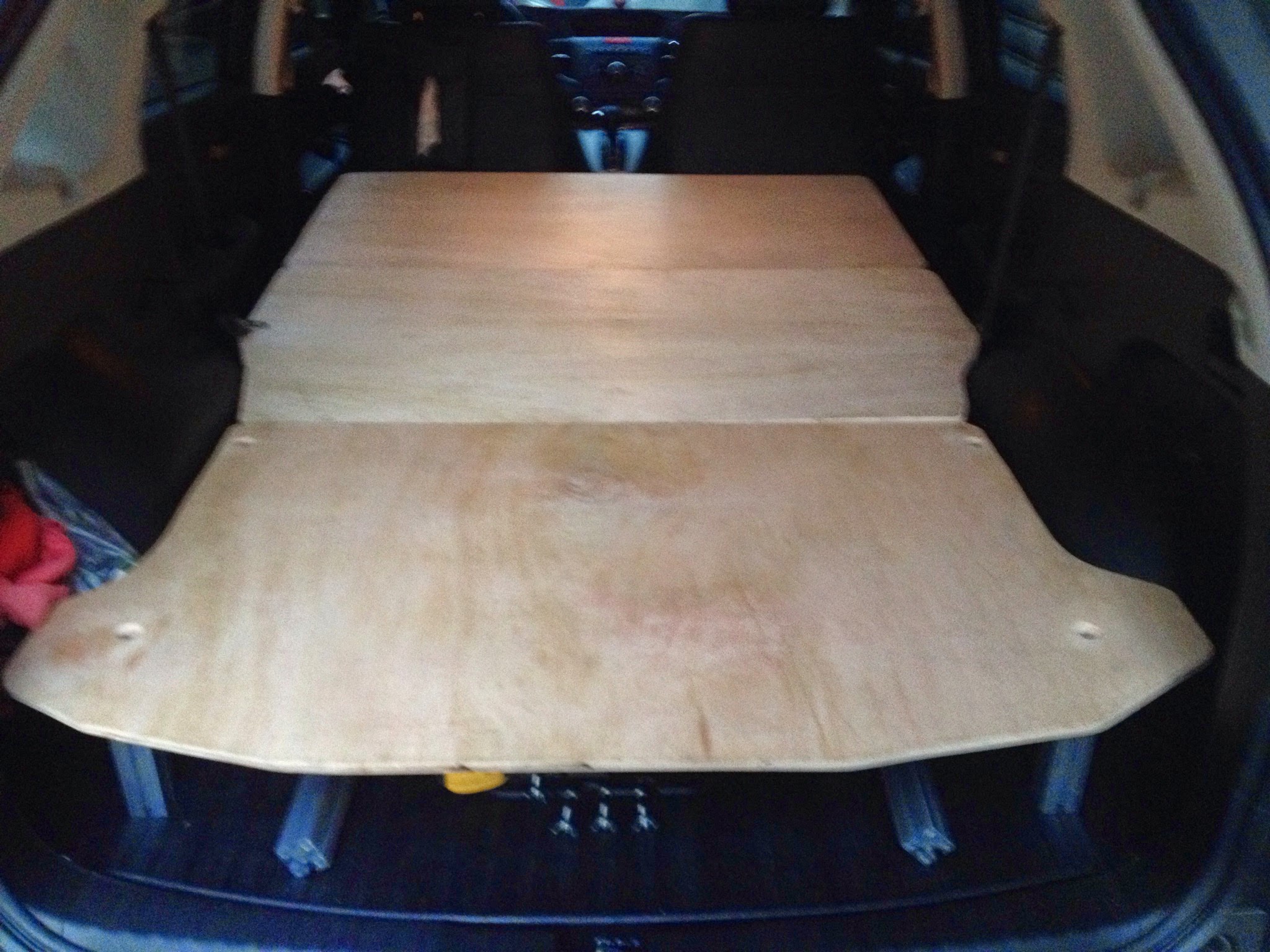

V1.0架子+木板+睡墊後都快頂到車頂了,很難爬進去,為了降低高度但又不壓到後排座椅,所以把原本跨在座椅上的直桿降低,兩個座椅都剛好有個缺口,和座椅高度一樣高。

後車箱架子降低了15公分,要載裝備時再長高,接下來就要想通風和蚊帳的部分了。


SCRV(CRV4) 車中床 part 1 (20140929 更新 part2)
SCRV(CRV4) 車中床 part 1 (20140929 更新 part2)
SCRV(CRV4) 車中床 part 1 (20140929 更新 part2)
SCRV(CRV4) 車中床 part 1 (20140929 更新 part2)
2014-08-07 19:48 發佈
不知您的車床打算睡幾人?

在台灣露營社有看到同樣是CRV4車友分享的車床(好像是只睡兩人)
http://www.campingclub.tw/forum.php?mod=viewthread&tid=2252&extra=page%3D1
做法也滿簡單的.供您參考

另外看您的骨架做得滿強壯的.
建議木板用4分厚的應該就夠了.
可以減輕一些重量.

阿堯0510 wrote:
不知您的車床打算睡幾...(恕刪)



應該只能睡兩個,鋁擠型4040真的很粗勇,阿堯兄的4分板建議不錯,謝啦。

分享連結的椅子有改過,不知怎麼改的,因為椅子會突出很多,所以只好架高,但是空間就變很小了。
我上次估的時候是打算用3060.
60的部分用在垂直面,怕單點受力(在床上坐起來,或移動的時候)40會撐不住.
鋁擠真的很貴而且我沒有工具現場裁,最後還是回到用木頭做.
橫向力量也要考慮,也許需要多加一兩條橫桿比較安全,供參考.
Eric N FiFis Blog

eric0706 wrote:
我上次估的時候是打算...(恕刪)


後座會再補一支120CM的直桿,跨放在後座走道的︹架上,三支的支撐力應該就夠強了,收的時候把︹架放在後座椅背三支120CM橫放後車箱......目前規劃,做了才知道可行性。

120CM去外面零買要480(4尺,1尺120)
下列雖不是CRV,也不是DIY,
但可參考一下老外的創意思維

站上也可能有人討論過這個物品了
swissRoomBox The new Nomadic Spirit
影片25秒開始處
http://www.youtube.com/watch?v=IR0AAyge8FM
這個有看同事分享過,但是不知那裡可以買到,而且也不便宜。
BTW感謝分享!
rickpto wrote:
這個有看同事分享過,...(恕刪)

可以網購..http://www.swissroombox.com/
這款算是2代1645瑞士法郎- 約52500台幣..比上代組裝簡單多了.
鋁擠型4040看來結構不錯..這東西方便零買嗎??鋁材看來很適合DIY..
可是網拍都沒看過..

rickpto wrote:
這個有看同事分享過,...(恕刪)


您沒淨心細想 "影片25秒開始處"
想表達的是 - 您已DIY製作車床,有沒有想要精簡車床佔用的儲放空間 ?
因為您做的框架每次上下都要耗點時間拆裝(除非這是台專用車,不再拆裝)
該影片中車床的收納精簡,組拆裝效率高些,可多些體力與時間聚焦在外宿的其它悅趣上
非倡導購買該品(好像隨便一套都20幾萬上下)
祝 成功

rickpto wrote:
分享連結的椅子有改過,不知怎麼改的...(恕刪)


猜測:

不是削減椅墊海綿"厚度",後重包椅面。

就是直接拔掉椅墊放它處,這樣椅背可躺較平整些,
但拿掉椅墊放倒椅背,這樣底部中間會有點騰空,需要加些東西支撐一下,避免放倒的椅背壓過頭變形。
